中夏S66E六管超外差式收音机实训报告

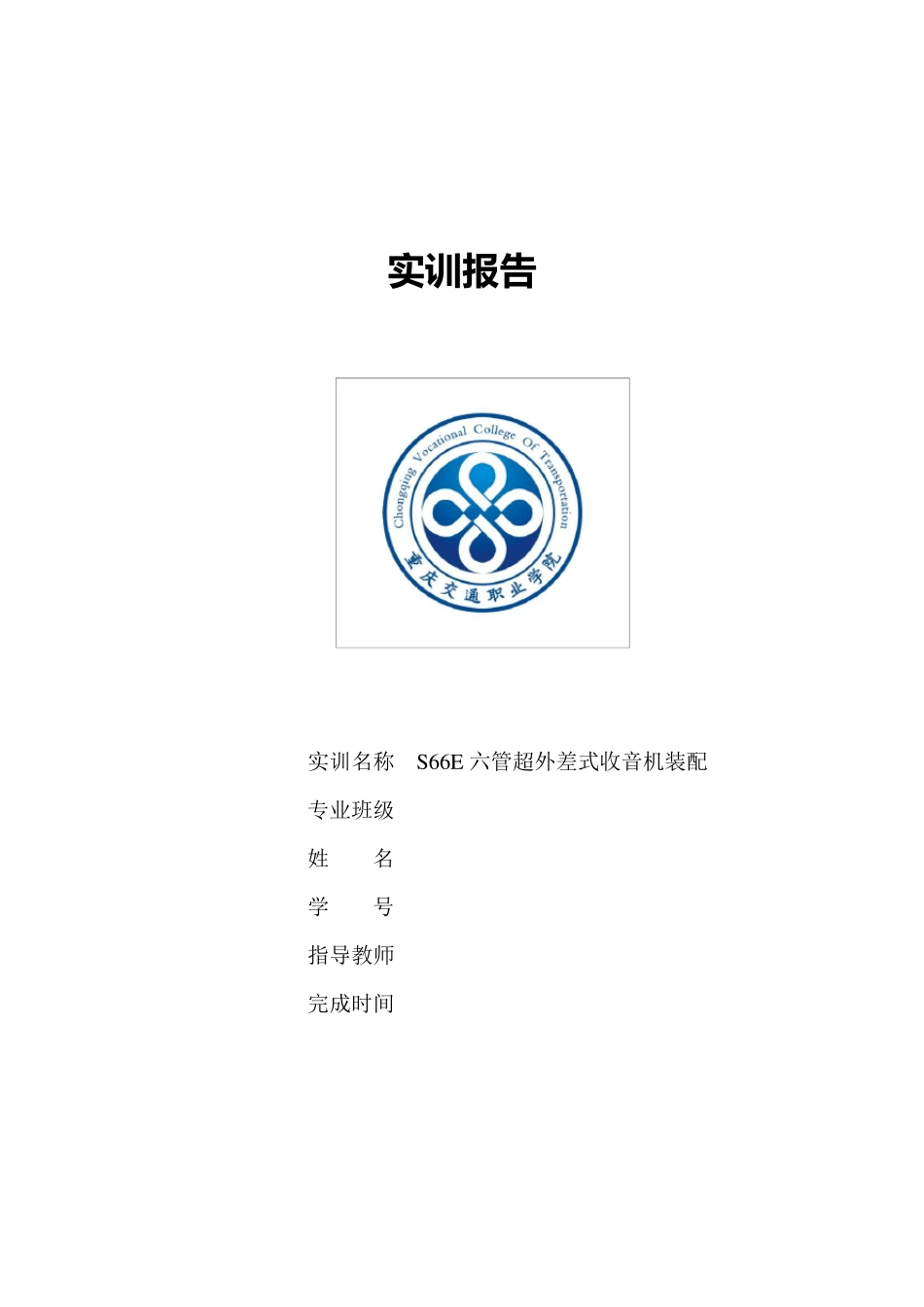

中夏S66E六管超外差式收音机实训报告_第1页
1/13

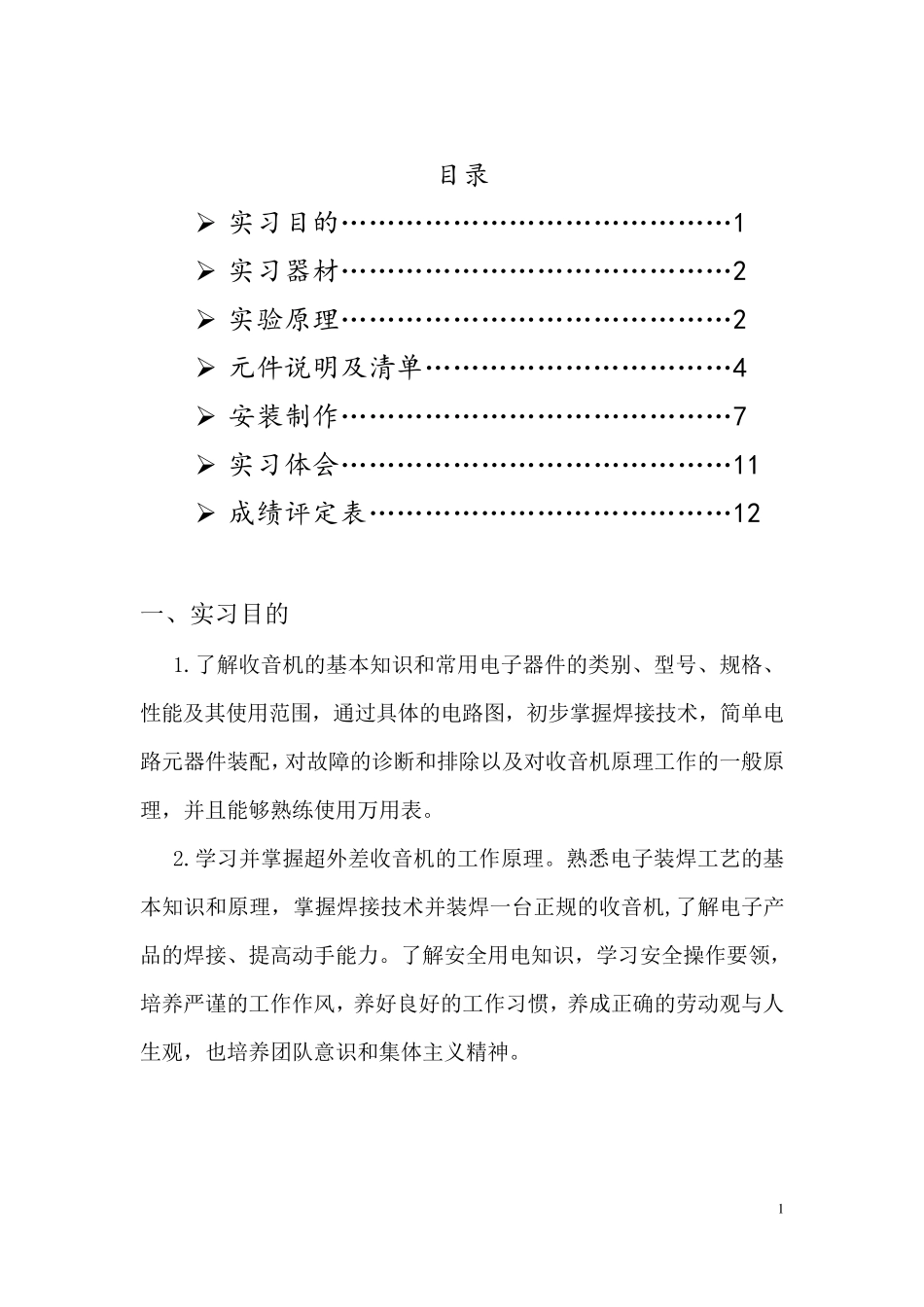

中夏S66E六管超外差式收音机实训报告_第2页
2/13
中夏S66E六管超外差式收音机实训报告_第3页
3/13
实 训 报 告 实训名称 S66E 六管超外差式收音机装配 专业班级 姓 名 学 号 指导教师 完成时间 1 目录 ➢ 实习目的……………………………………1 ➢ 实习器材……………………………………2 ➢ 实验原理……………………………………2 ➢ 元件说明及清单……………………………4 ➢ 安装制作……………………………………7 ➢ 实习体会……………………………………11 ➢ 成绩评定表…………………………………12 一、实习目的 1.了解收音机的基本知识和常用电子器件的类别、型号、规格、 性能及其使用范围,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对收音机原理工作的一般原理,并且能够熟练使用万用表。 2.学习并掌握超外差收音机的工作原理。熟悉电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台正规的收音机,了解电子产品的焊接、提高动手能力。了解安全用电知识,学习安全操作要领,培养严谨的工作作风,养好良好的工作习惯,养成正确的劳动观与人生观,也培养团队意识和集体主义精神。 2 二 、 实 习 器 材 1.电 烙 铁 、 焊 锡 丝 2.螺 丝 刀 、 镊 子 、 钳 子 等 必 备 工 具 3.万 用 表 4.S66 型 袖 珍 收 音 机 实 验 套 件 5.电 路 图 及 元 器 件 清 单 6.五 号 电 池 一 对 7.松 香 和 锡 , 由 于 锡 它 的 熔 点 低 , 焊 接 时 , 焊 锡 能 迅 速 散 布 在 金属 表 面 , 焊 接 牢 固 , 焊 点 光 亮 美 观 三 、 实 验 原 理 1.原 理 说 明 : 本 实 习 采 用 3V 低 压 全 硅 管 六 管 超 外 差 式 收 音 机 , 具有 安 装 调 试 方 便 、 工 作 稳 定 、 声 音 洪 亮 、 耗 电 省 等 优 点 。 它 由 输 入 回路 高 放 混 频 级 、 一 级 中 放 、 二 级 中 放 、 前 置 低 放 兼 检 波 级 、 低 放 级 和功 放 级 组 成 。 2.收 音 机 工 作 原 理 : 超 外 差 收 音 机 的 工 作 原 理 过 程 将 所 要 收 听的电 台在 调 谐电 路 里调 好以后, 经过 电 路 本 身的 作 用 , 就变成 另外 一 个预先确定 好的 频 率(在 我国为465KHz), 然后再进行放 大和 检 波 。 这个固 ...
