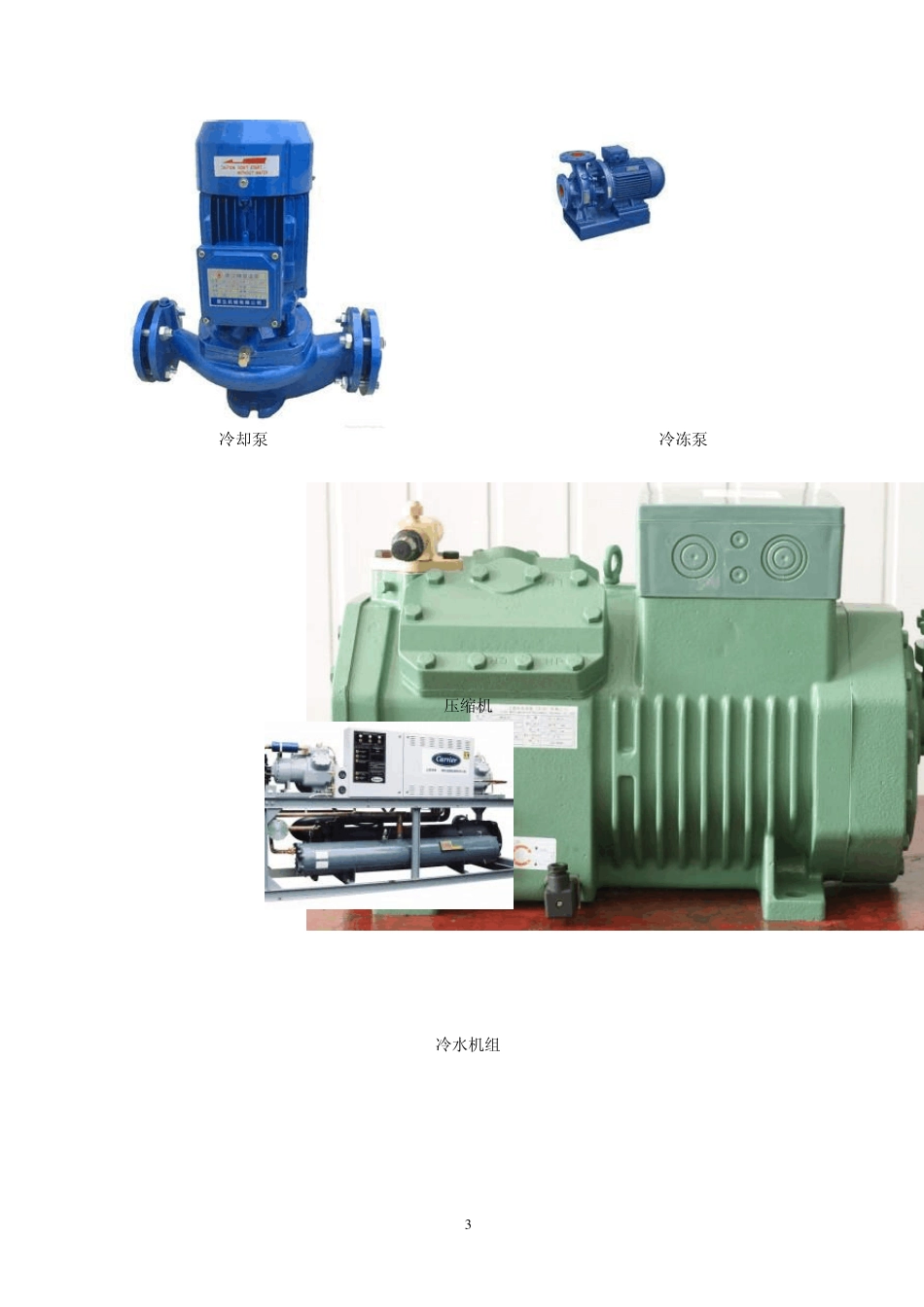

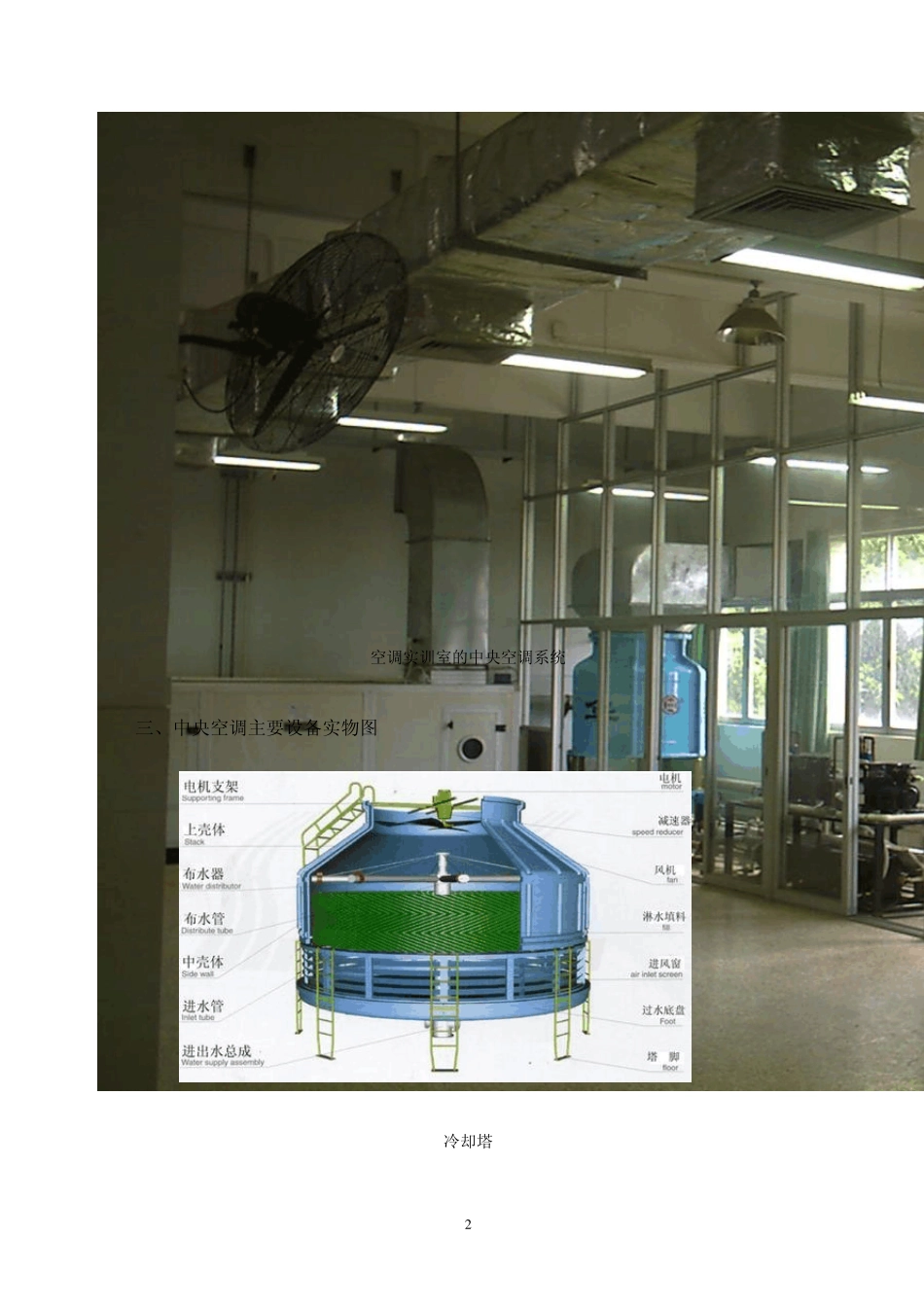

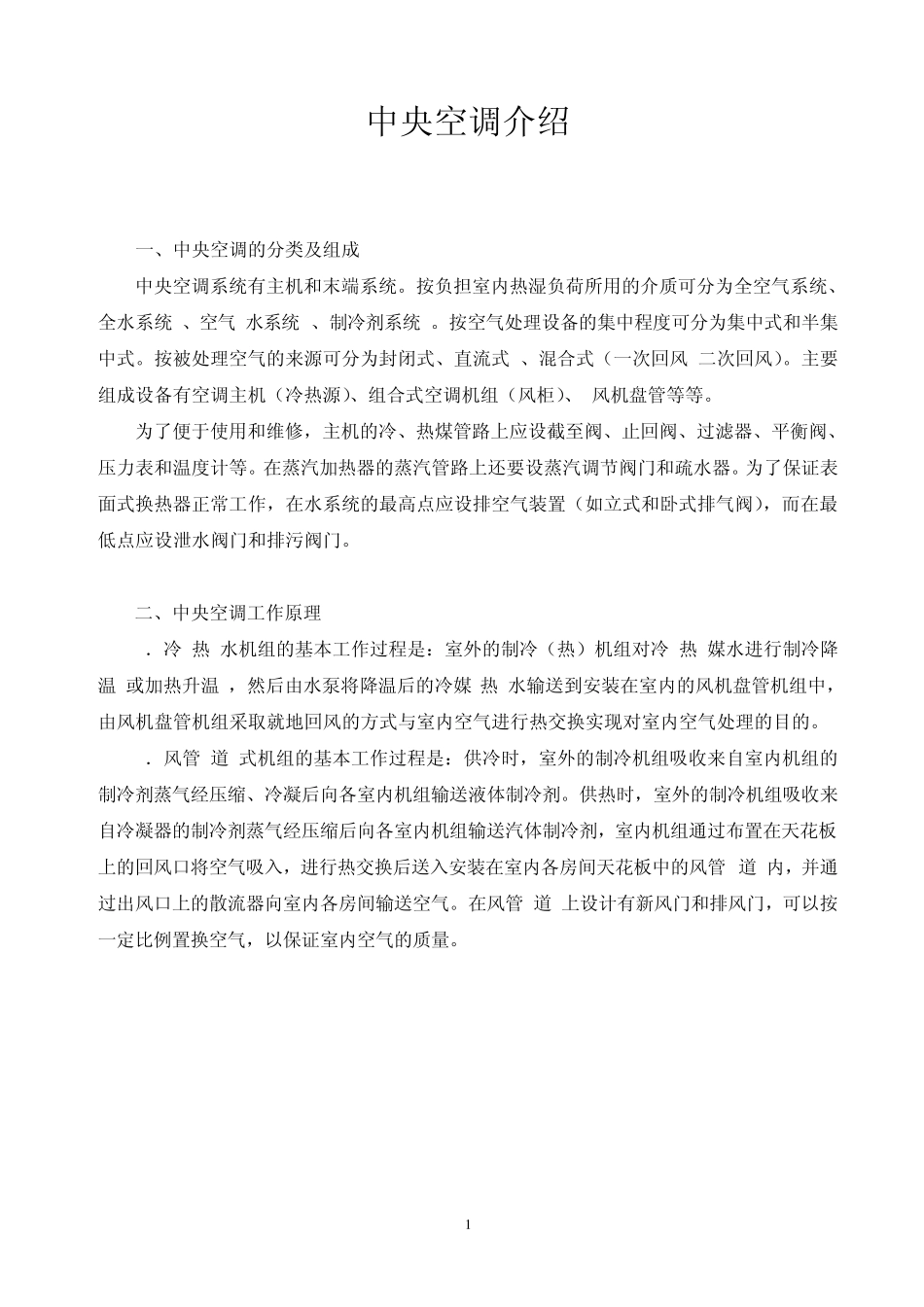

1 中央空调介绍 一、中央空调的分类及组成 中央空调系统有主机和末端系统。按负担室内热湿负荷所用的介质可分为全空气系统、全水系统 、空气-水系统 、制冷剂系统 。按空气处理设备的集中程度可分为集中式和半集中式。按被处理空气的来源可分为封闭式、直流式 、混合式（一次回风 二次回风）。主要组成设备有空调主机（冷热源）、组合式空调机组（风柜）、 风机盘管等等。 为了便于使用和维修，主机的冷、热煤管路上应设截至阀、止回阀、过滤器、平衡阀、压力表和温度计等。在蒸汽加热器的蒸汽管路上还要设蒸汽调节阀门和疏水器。为了保证表面式换热器正常工作，在水系统的最高点应设排空气装置（如立式和卧式排气阀），而在最低点应设泄水阀门和排污阀门。 二、中央空调工作原理 1．冷(热)水机组的基本工作过程是：室外的制冷（热）机组对冷(热)媒水进行制冷降温(或加热升温)，然后由水泵将降温后的冷媒(热)水输送到安装在室内的风机盘管机组中，由风机盘管机组采取就地回风的方式与室内空气进行热交换实现对室内空气处理的目的。 2．风管(道)式机组的基本工作过程是：供冷时，室外的制冷机组吸收来自室内机组的制冷剂蒸气经压缩、冷凝后向各室内机组输送液体制冷剂。供热时，室外的制冷机组吸收来自冷凝器的制冷剂蒸气经压缩后向各室内机组输送汽体制冷剂，室内机组通过布置在天花板上的回风口将空气吸入，进行热交换后送入安装在室内各房间天花板中的风管 (道)内，并通过出风口上的散流器向室内各房间输送空气。在风管(道)上设计有新风门和排风门，可以按一定比例置换空气，以保证室内空气的质量。 2 空调实训室的中央空调系统 三、中央空调主要设备实物图 冷却塔 3 冷却泵 冷冻泵 压缩机 冷水机组 4 膨胀水箱 组合式风柜 风阀 5 离心风机 四、中央空调主要控制器介绍 1 、温度传感器 中央空调控制系统中有温度传感器，安装在空调区域或现场空调设备上，其作用是把被控的温度按一定的规律转换成物理量（电压），提供给数显仪或可编程控制器，以实现被控参数的自动控制以及显示。如下图： 2 、冷冻阀（比例积分阀） 中央空调风柜的冷冻阀是根据接收的控制信息并调整开度的装置。如下图： 6 3、温控器 中央空调温控器波纹管的动作作用于弹簧，弹簧的弹力是由温控器上的旋钮所控制的，感温包感应冷冻水出水温度。当温度上升至调定的温度时，感温包和波纹管中的感温剂气体膨胀，使波纹管伸长并克服弹簧的弹...
