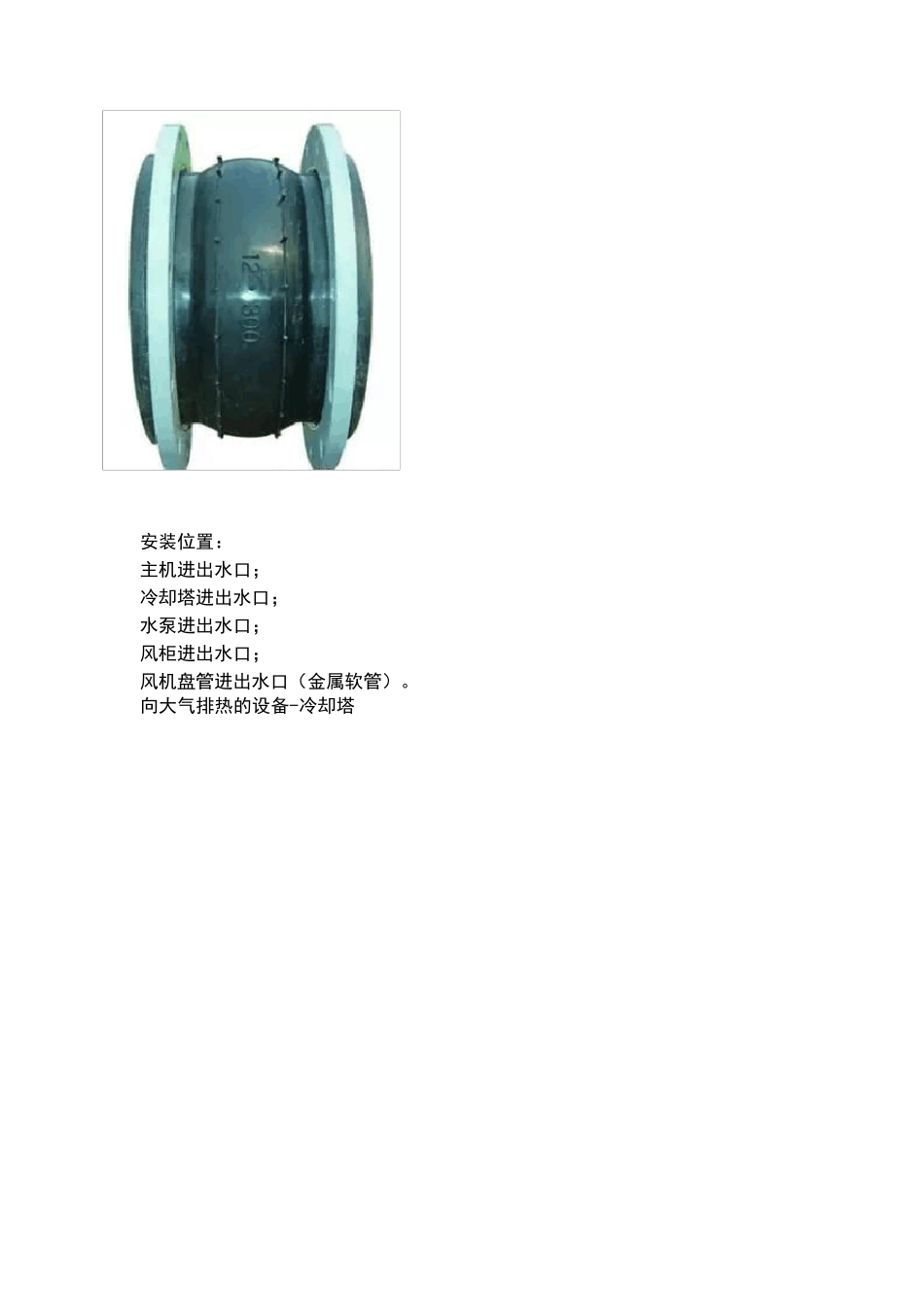

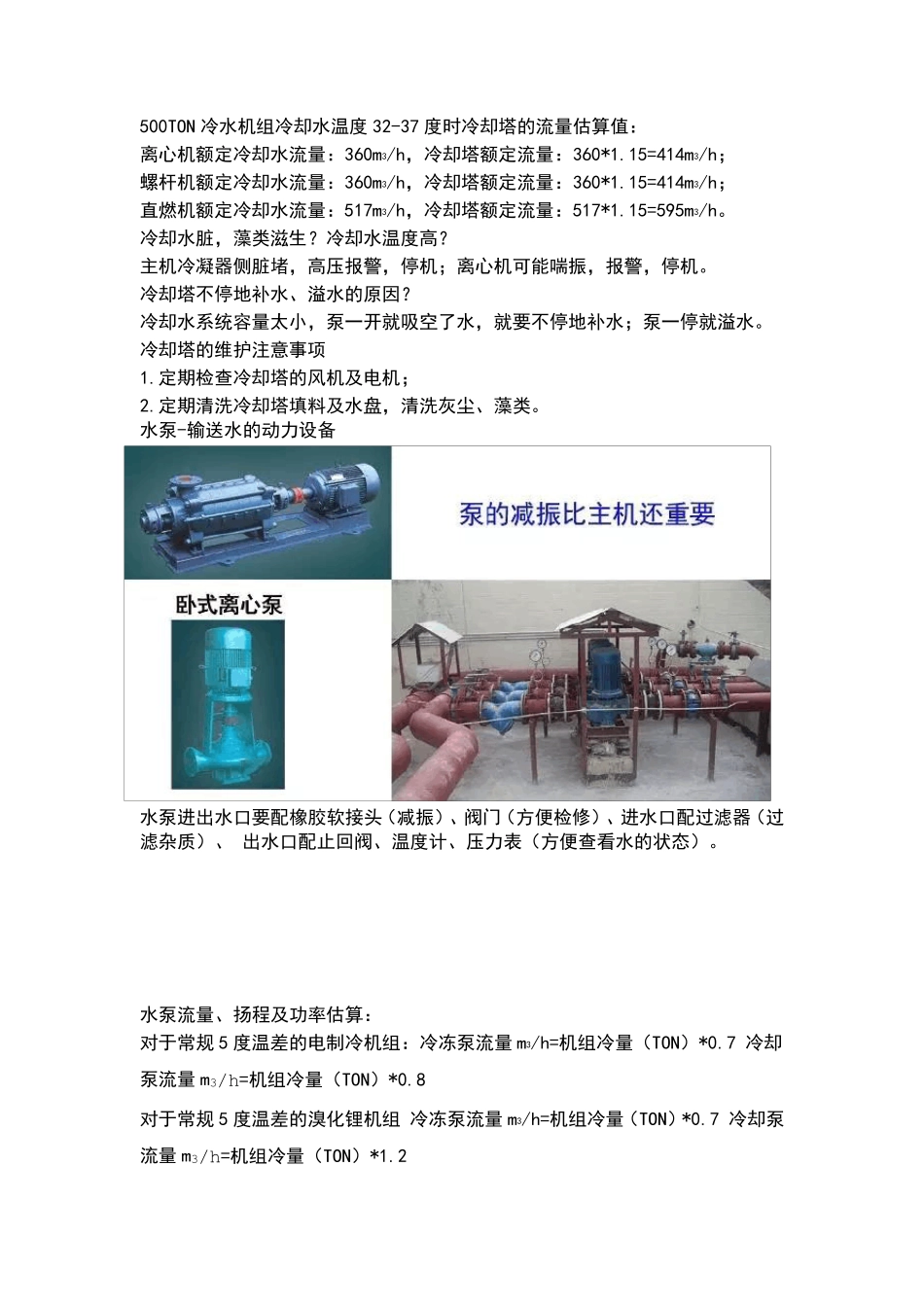

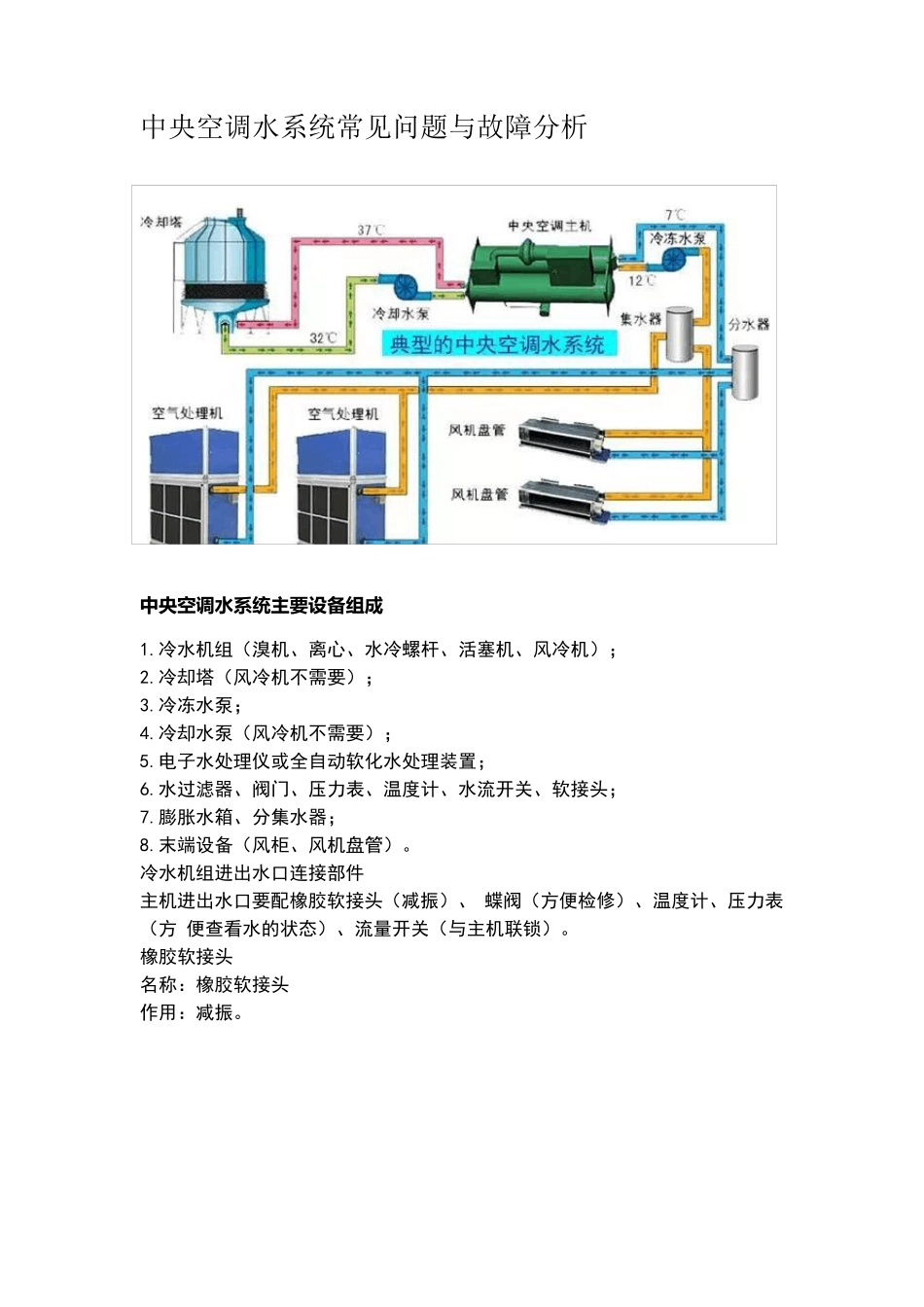

中央空调水系统常见问题与故障分析 中央空调水系统主要设备组成 1.冷水机组（溴机、离心、水冷螺杆、活塞机、风冷机）； 2.冷却塔（风冷机不需要）； 3.冷冻水泵； 4.冷却水泵（风冷机不需要）； 5.电子水处理仪或全自动软化水处理装置； 6.水过滤器、阀门、压力表、温度计、水流开关、软接头； 7.膨胀水箱、分集水器； 8.末端设备（风柜、风机盘管）。 冷水机组进出水口连接部件 主机进出水口要配橡胶软接头（减振）、 蝶阀（方便检修）、温度计、压力表（方 便查看水的状态）、流量开关（与主机联锁）。 橡胶软接头 名称：橡胶软接头 作用：减振。 安装位置： 主机进出水口； 冷却塔进出水口； 水泵进出水口； 风柜进出水口； 风机盘管进出水口（金属软管）。 向大气排热的设备-冷却塔 500TON 冷水机组冷却水温度32-37 度时冷却塔的流量估算值： 离心机额定冷却水流量：360m3/h，冷却塔额定流量：360*1.15=414m3/h； 螺杆机额定冷却水流量：360m3/h，冷却塔额定流量：360*1.15=414m3/h； 直燃机额定冷却水流量：517m3/h，冷却塔额定流量：517*1.15=595m3/h。 冷却水脏，藻类滋生？冷却水温度高？ 主机冷凝器侧脏堵，高压报警，停机；离心机可能喘振，报警，停机。 冷却塔不停地补水、溢水的原因？ 冷却水系统容量太小，泵一开就吸空了水，就要不停地补水；泵一停就溢水。 冷却塔的维护注意事项 1.定期检查冷却塔的风机及电机； 2.定期清洗冷却塔填料及水盘，清洗灰尘、藻类。 水泵-输送水的动力设备 水泵进出水口要配橡胶软接头（减振）、阀门（方便检修）、进水口配过滤器（过滤杂质）、 出水口配止回阀、温度计、压力表（方便查看水的状态）。 水泵流量、扬程及功率估算： 对于常规 5 度温差的电制冷机组：冷冻泵流量m3/h=机组冷量（TON）*0.7 冷却泵流量m3/h=机组冷量（TON）*0.8 对于常规 5 度温差的溴化锂机组 冷冻泵流量m3/h=机组冷量（TON）*0.7 冷却泵流量m3/h=机组冷量（TON）*1.2 冷冻泵扬程：普通商务建筑通常28-36M（估算值） 冷却泵扬程：普通商务建筑通常20-32M（估算值） 泵功率(KW)=流量（m3/h)*扬程(M)*5/1000。 以500TON 离心机为例（常规5 度温差） 冷冻泵流量m3 /h =机组冷量（TON）*0.7=350 m3 /h 冷却泵流量m3 /h =机组冷量（TON）*0.8=400 m3 /h ； 冷冻泵扬程：可取32M（具体扬程计算得出）； 冷却泵扬程：可取28M（具体扬程计算得出）； 冷冻泵...
