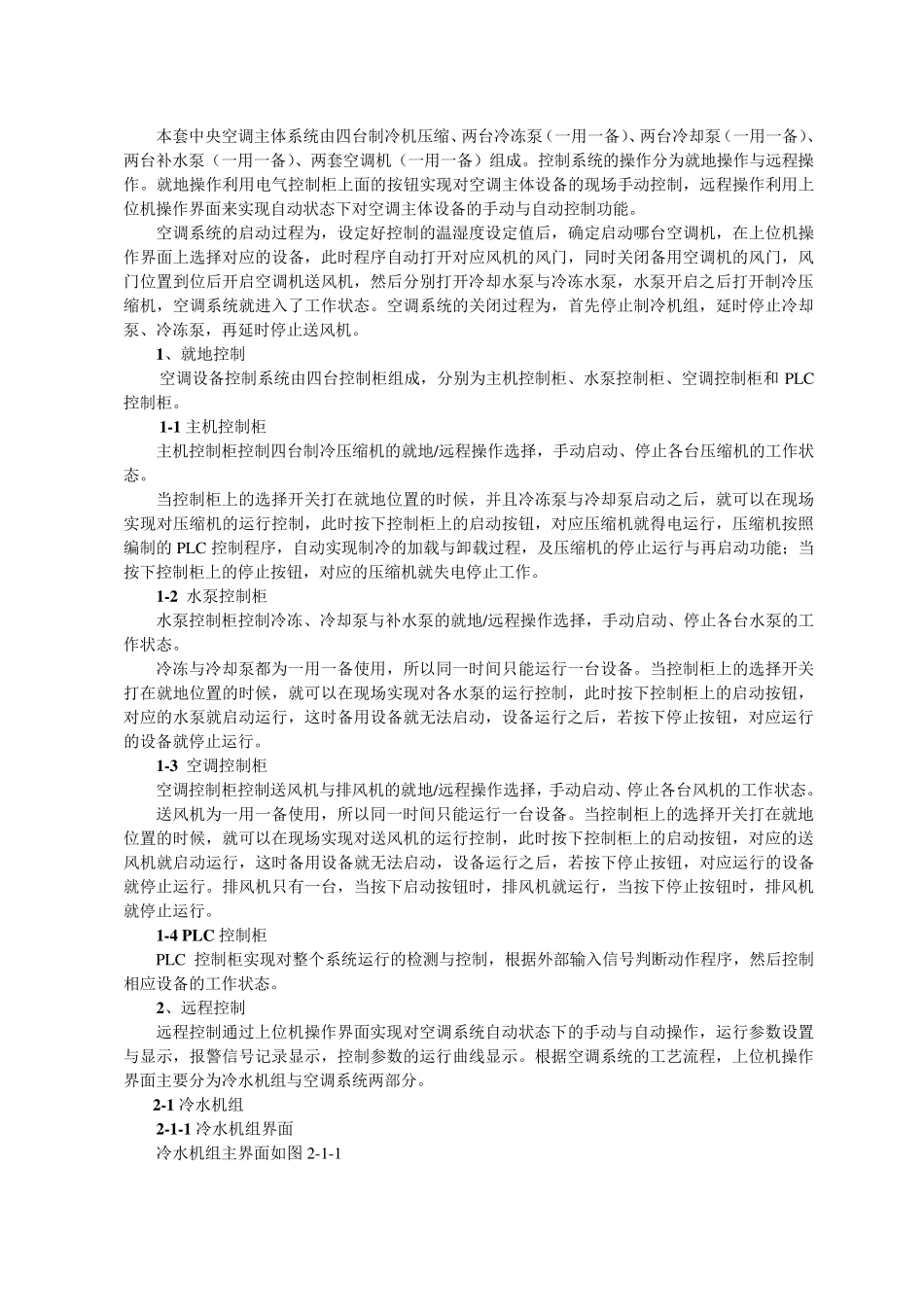

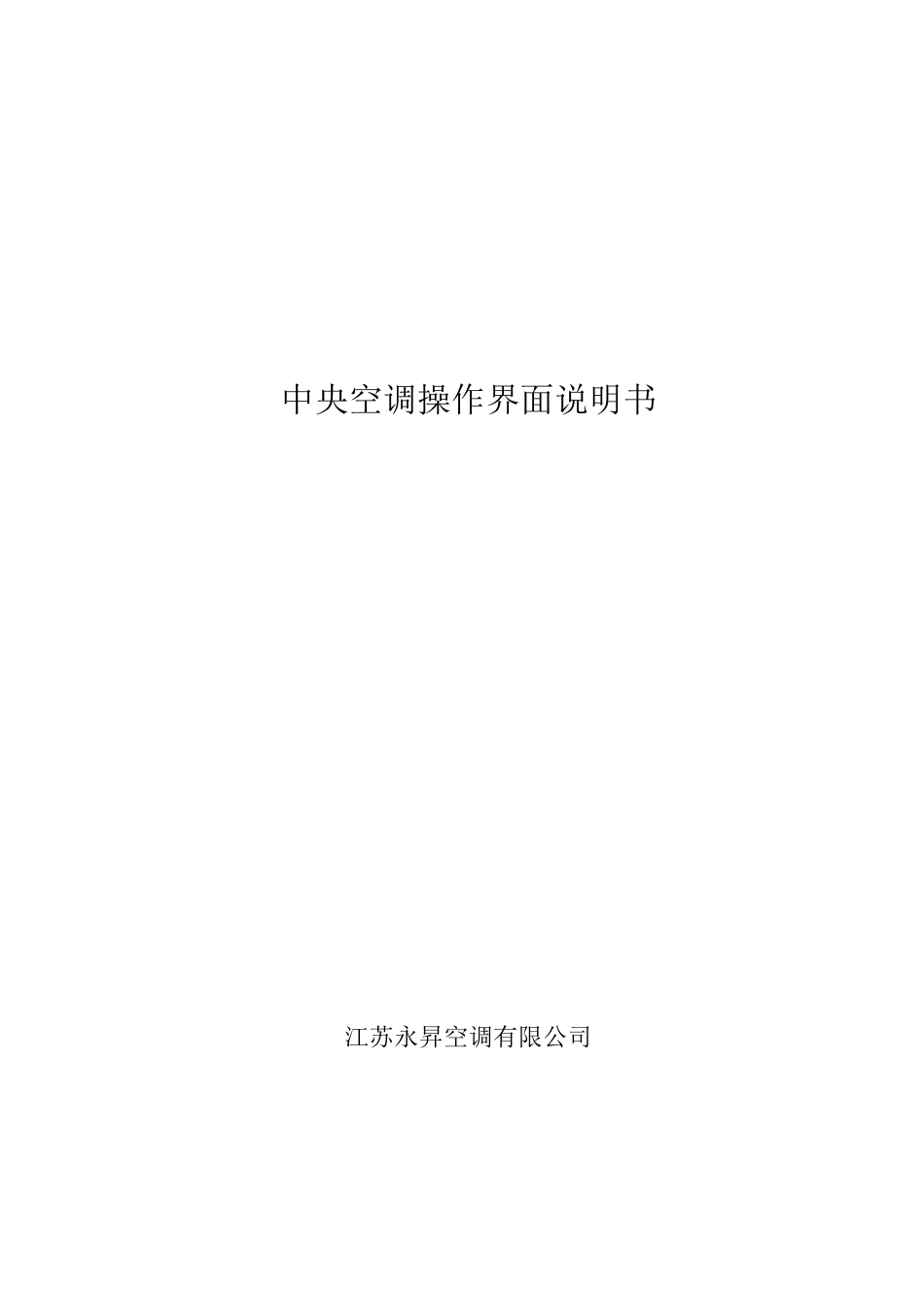

中央空调操作界面说明书 江苏永昇空调有限公司 本套中央空调主体系统由四台制冷机压缩、两台冷冻泵（一用一备）、两台冷却泵（一用一备）、两台补水泵（一用一备）、两套空调机（一用一备）组成。控制系统的操作分为就地操作与远程操作。就地操作利用电气控制柜上面的按钮实现对空调主体设备的现场手动控制，远程操作利用上位机操作界面来实现自动状态下对空调主体设备的手动与自动控制功能。 空调系统的启动过程为，设定好控制的温湿度设定值后，确定启动哪台空调机，在上位机操作界面上选择对应的设备，此时程序自动打开对应风机的风门，同时关闭备用空调机的风门，风门位置到位后开启空调机送风机，然后分别打开冷却水泵与冷冻水泵，水泵开启之后打开制冷压缩机，空调系统就进入了工作状态。空调系统的关闭过程为，首先停止制冷机组，延时停止冷却泵、冷冻泵，再延时停止送风机。 1、就地控制 空调设备控制系统由四台控制柜组成，分别为主机控制柜、水泵控制柜、空调控制柜和 PLC控制柜。 1-1 主机控制柜 主机控制柜控制四台制冷压缩机的就地/远程操作选择，手动启动、停止各台压缩机的工作状态。 当控制柜上的选择开关打在就地位置的时候，并且冷冻泵与冷却泵启动之后，就可以在现场实现对压缩机的运行控制，此时按下控制柜上的启动按钮，对应压缩机就得电运行，压缩机按照编制的 PLC 控制程序，自动实现制冷的加载与卸载过程，及压缩机的停止运行与再启动功能；当按下控制柜上的停止按钮，对应的压缩机就失电停止工作。 1-2 水泵控制柜 水泵控制柜控制冷冻、冷却泵与补水泵的就地/远程操作选择，手动启动、停止各台水泵的工作状态。 冷冻与冷却泵都为一用一备使用，所以同一时间只能运行一台设备。当控制柜上的选择开关打在就地位置的时候，就可以在现场实现对各水泵的运行控制，此时按下控制柜上的启动按钮，对应的水泵就启动运行，这时备用设备就无法启动，设备运行之后，若按下停止按钮，对应运行的设备就停止运行。 1-3 空调控制柜 空调控制柜控制送风机与排风机的就地/远程操作选择，手动启动、停止各台风机的工作状态。 送风机为一用一备使用，所以同一时间只能运行一台设备。当控制柜上的选择开关打在就地位置的时候，就可以在现场实现对送风机的运行控制，此时按下控制柜上的启动按钮，对应的送风机就启动运行，这时备用设备就无法启动，设备运行之后，若按下停止按钮，对应运行的设备就停止运行。排风机只有一台...
