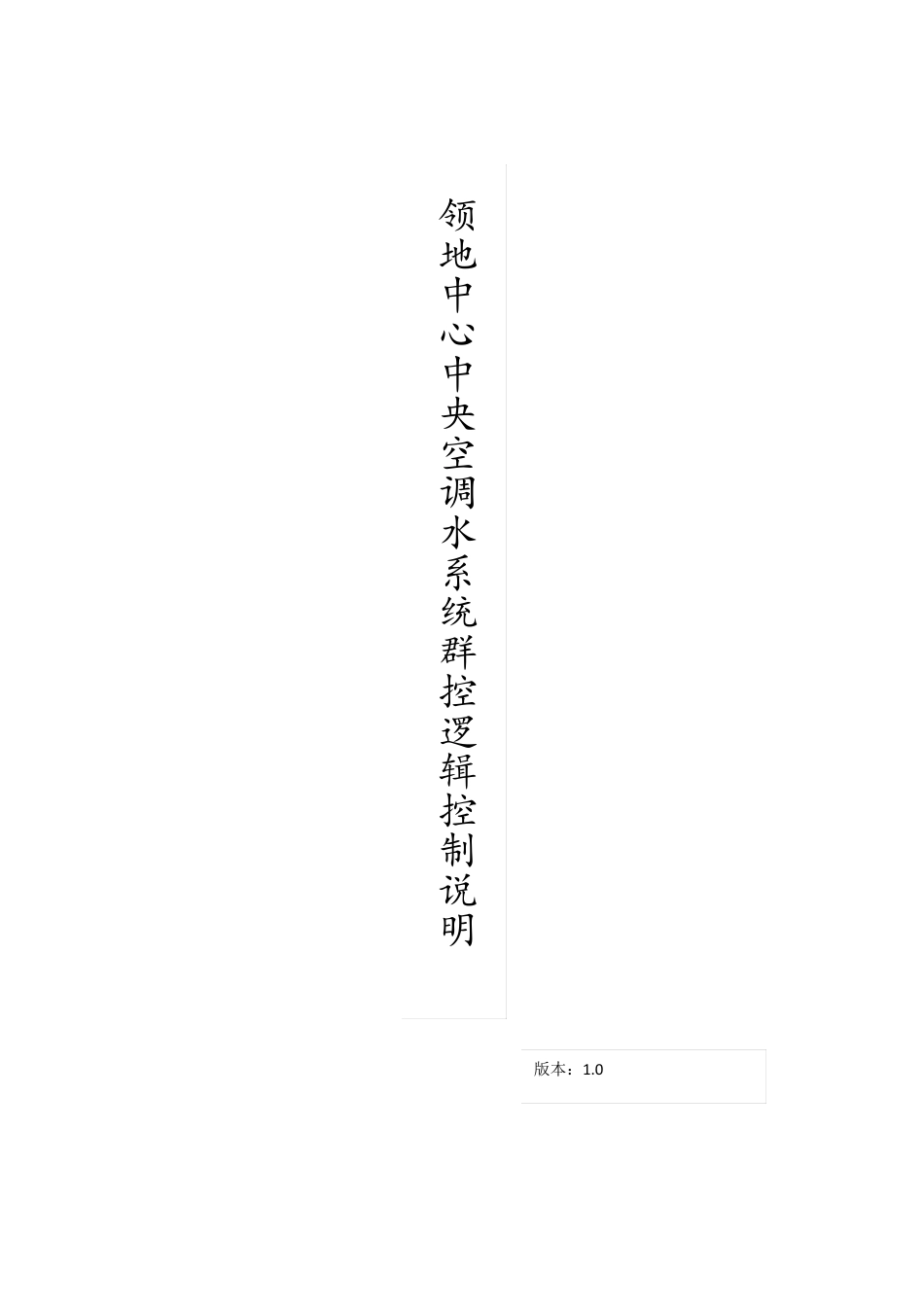

中央空调水系统群控逻辑控制说明

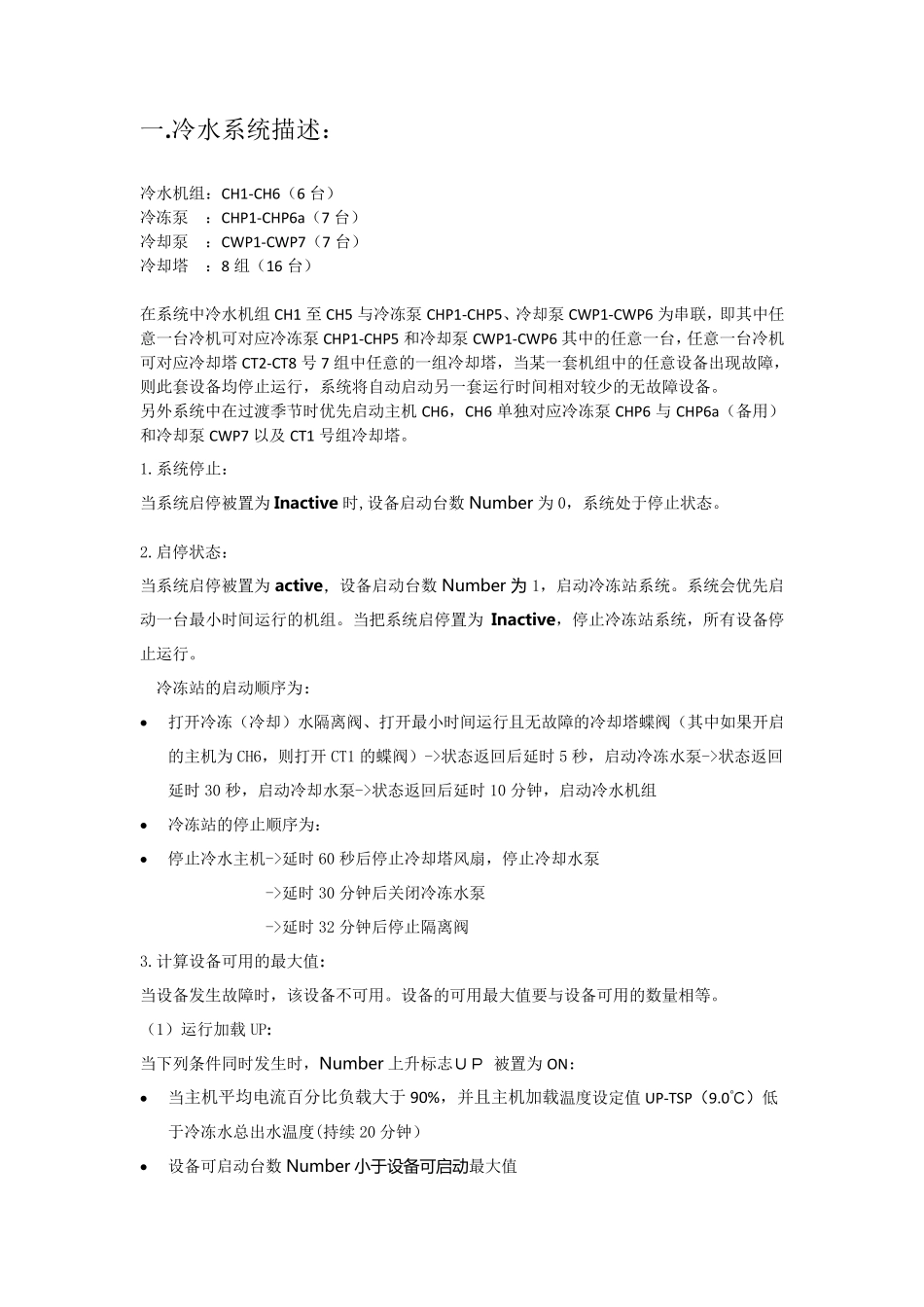

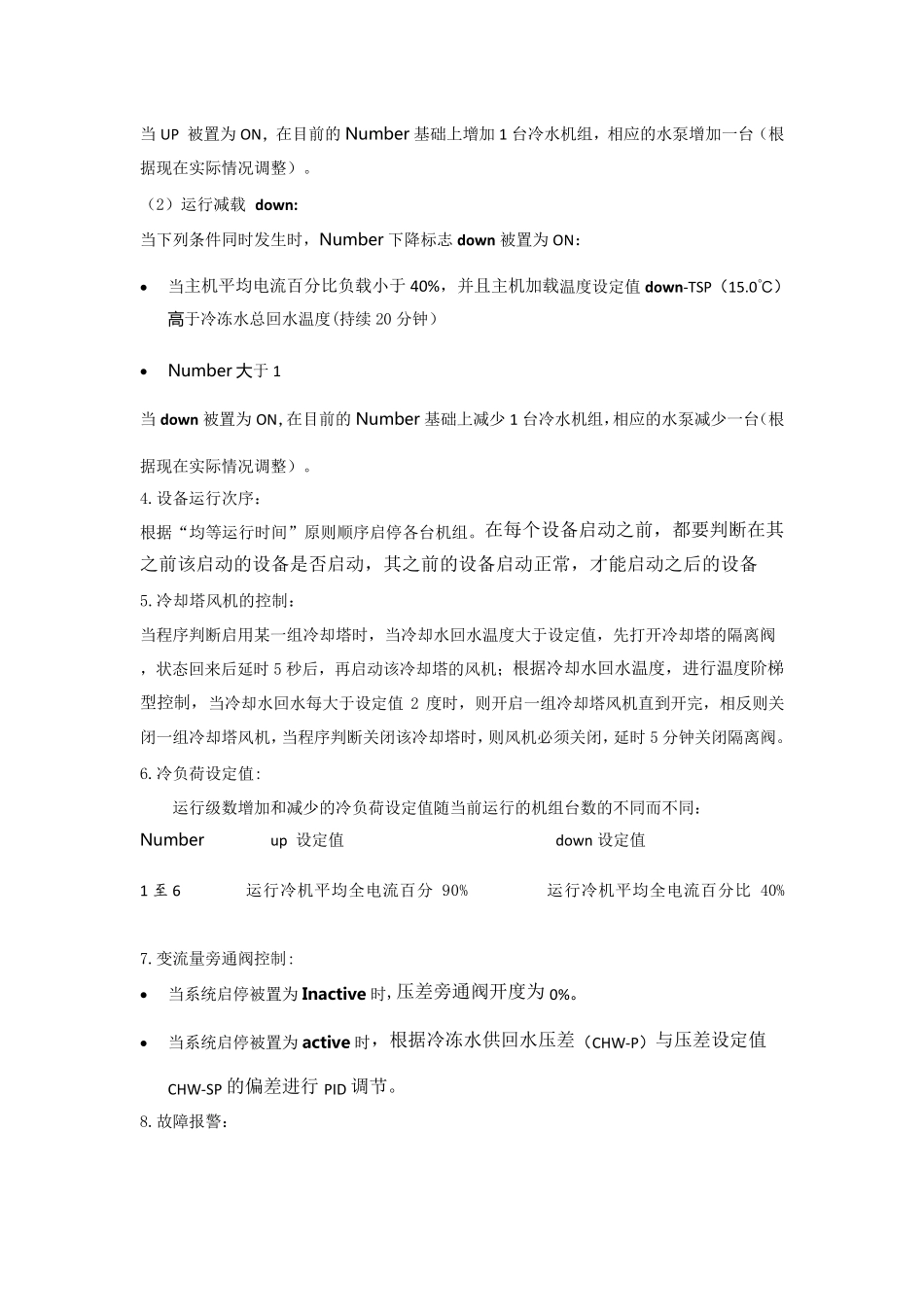

领地中心中央空调水系统群控逻辑控制说明 版本：1.0 一.冷水系统描述： 冷水机组：CH1-CH6（6 台） 冷冻泵 ：CHP1-CHP6a（7 台） 冷却泵 ：CWP1-CWP7（7 台） 冷却塔 ：8 组（16 台） 在系统中冷水机组CH1 至CH5 与冷冻泵CHP1-CHP5、冷却泵CWP1-CWP6 为串联，即其中任意一台冷机可对应冷冻泵CHP1-CHP5 和冷却泵CWP1-CWP6 其中的任意一台，任意一台冷机可对应冷却塔CT2-CT8 号 7 组中任意的一组冷却塔，当某一套机组中的任意设备出现故障，则此套设备均停止运行，系统将自动启动另一套运行时间相对较少的无故障设备。 另外系统中在过渡季节时优先启动主机CH6，CH6 单独对应冷冻泵CHP6 与CHP6a（备用）和冷却泵CWP7 以及 CT1 号组冷却塔。 1.系统停止： 当系统启停被置为 Inactiv e 时,设备启动台数 Number 为 0，系统处于停止状态。 2.启停状态： 当系统启停被置为 activ e，设备启动台数 Number 为 1，启动冷冻站系统。系统会优先启动一台最小时间运行的机组。当把系统启停置为 Inactiv e，停止冷冻站系统，所有设备停止运行。 冷冻站的启动顺序为： • 打开冷冻（冷却）水隔离阀、打开最小时间运行且无故障的冷却塔蝶阀（其中如果开启的主机为 CH6，则打开 CT1 的蝶阀）->状态返回后延时 5 秒，启动冷冻水泵->状态返回延时 30 秒，启动冷却水泵->状态返回后延时 10 分钟，启动冷水机组 • 冷冻站的停止顺序为： • 停止冷水主机->延时 60 秒后停止冷却塔风扇，停止冷却水泵 ->延时 30 分钟后关闭冷冻水泵 ->延时 32 分钟后停止隔离阀 3.计算设备可用的最大值: 当设备发生故障时，该设备不可用。设备的可用最大值要与设备可用的数量相等。 （1）运行加载 UP: 当下列条件同时发生时，Number 上升标志ＵＰ 被置为 ON： • 当主机平均电流百分比负载大于 90%，并且主机加载温度设定值 UP-TSP（9.0℃）低于冷冻水总出水温度(持续 20 分钟） • 设备可启动台数 Number 小于设备可启动最大值 当UP 被置为ON，在目前的Number 基础上增加1 台冷水机组，相应的水泵增加一台（根据现在实际情况调整）。 （2）运行减载 dow n: 当下列条件同时发生时，Number 下降标志dow n 被置为ON： • 当主机平均电流百分比负载小于40%，并且主机加载温度设定值dow n-TSP（15.0℃）高 于冷冻水总回水温度(持续20 分钟） • Number 大 于1 当dow n 被置为O...
