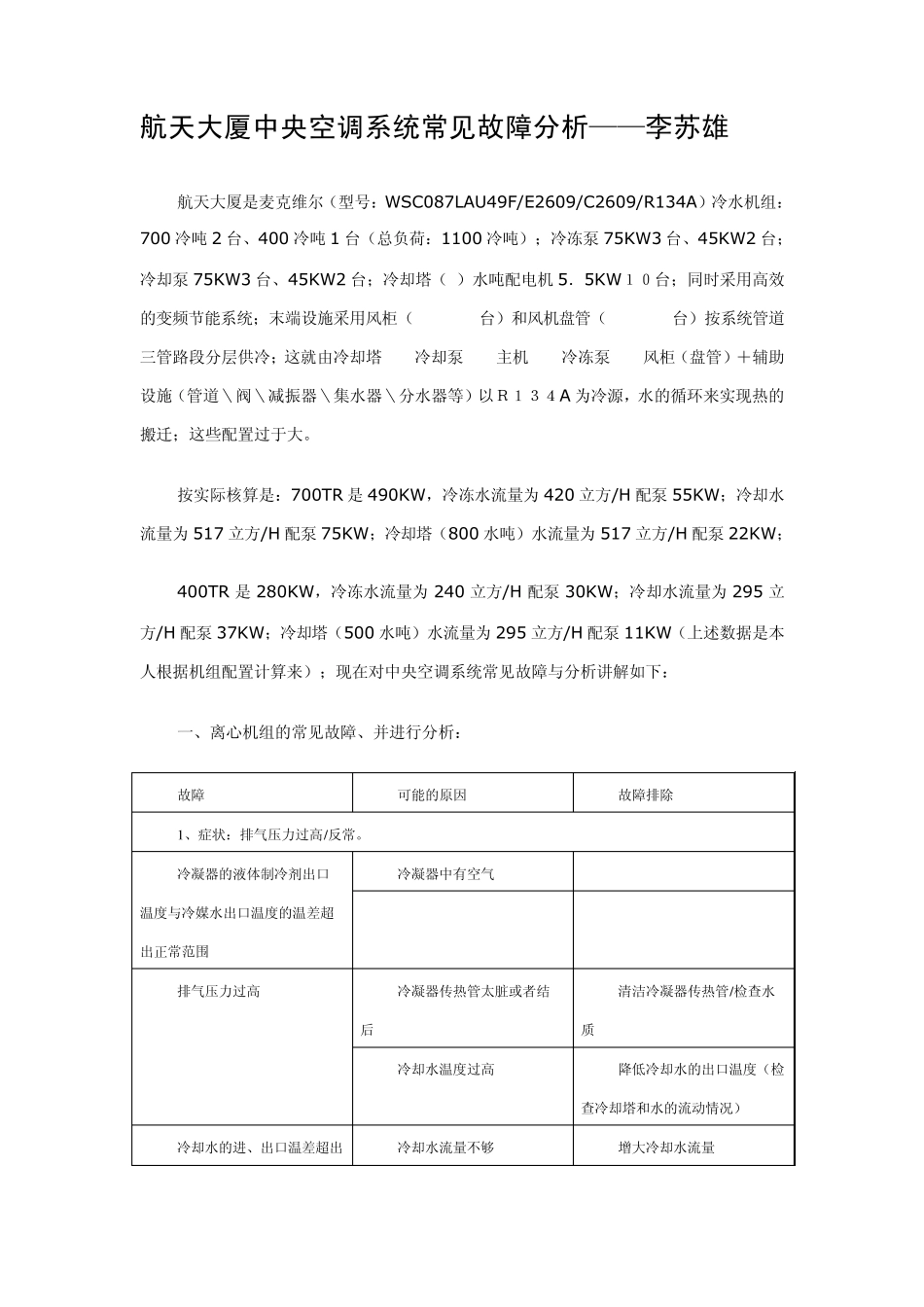

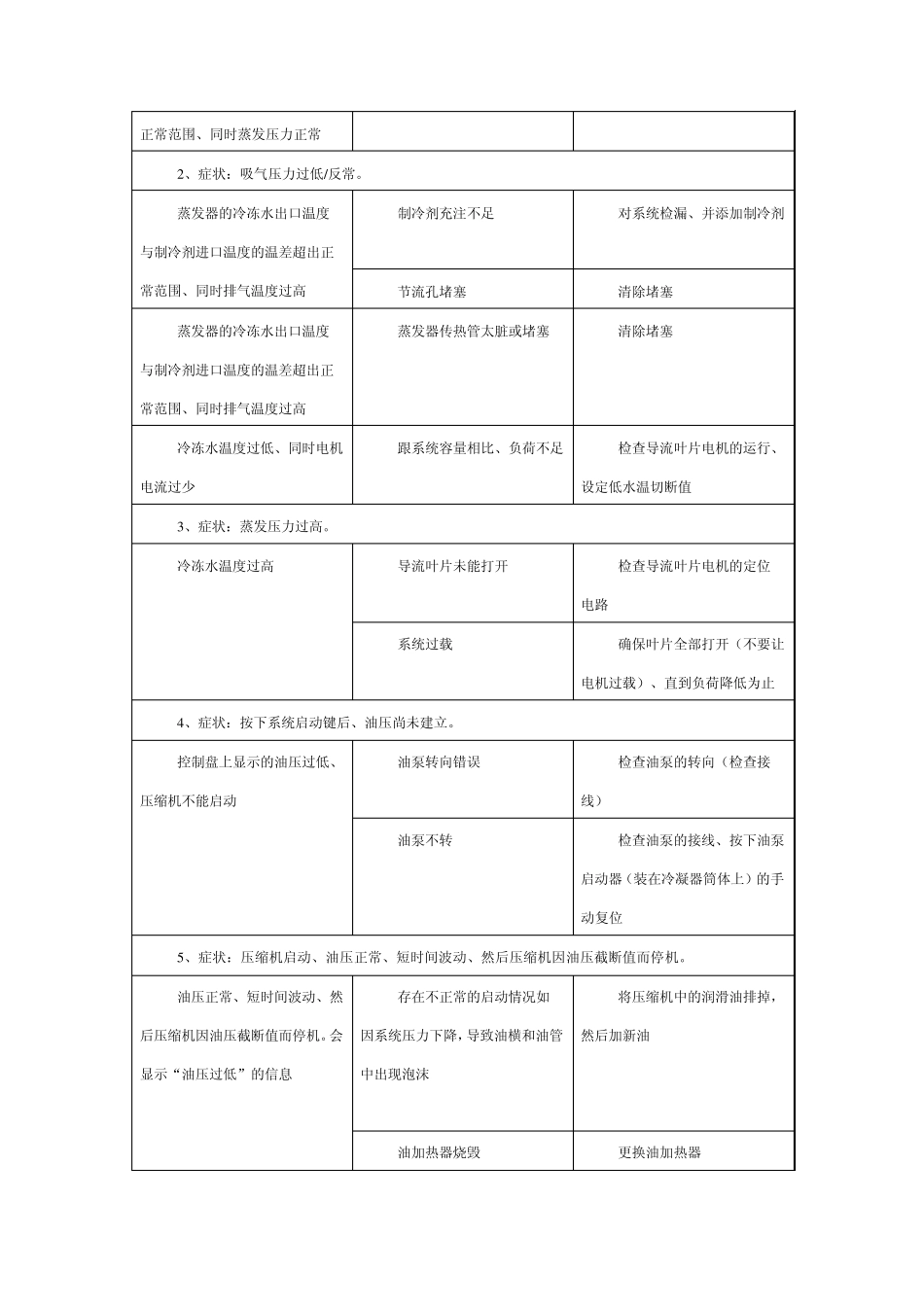

航天大厦中央空调系统常见故障分析——李苏雄 航天大厦是麦克维尔（型号：W SC087LAU49F/E2609/C2609/R134A）冷水机组：700 冷吨2 台、400 冷吨1 台（总负荷：1100 冷吨）；冷冻泵 75KW 3 台、45KW 2 台；冷却泵 75KW 3 台、45KW 2 台；冷却塔（ ）水吨配电机5．5KW １０台；同时采用高效的变频节能系统；末端设施采用风柜（ 台）和风机盘管（ 台）按系统管道三管路段分层供冷；这就由冷却塔――冷却泵――主机――冷冻泵――风柜（盘管）＋辅助设施（管道＼阀＼减振器＼集水器＼分水器等）以Ｒ１３４A 为冷源，水的循环来实现热的搬迁；这些配置过于大。 按实际核算是：700TR 是490KW ，冷冻水流量为 420 立方/H 配泵 55KW ；冷却水流量为 517 立方/H 配泵 75KW ；冷却塔（800 水吨）水流量为 517 立方/H 配泵 22KW ； 400TR 是280KW ，冷冻水流量为 240 立方/H 配泵 30KW ；冷却水流量为 295 立方/H 配泵 37KW ；冷却塔（500 水吨）水流量为 295 立方/H 配泵 11KW （上述数据是本人根据机组配置计算来）；现在对中央空调系统常见故障与分析讲解如下： 一、离心机组的常见故障、并进行分析： 故障 可能的原因 故障排除 1 、症状：排气压力过高/反常。 冷凝器的液体制冷剂出口温度与冷媒水出口温度的温差超出正常范围 冷凝器中有空气 排气压力过高 冷凝器传热管太脏或者结后 清洁冷凝器传热管/检查水质 冷却水温度过高 降低冷却水的出口温度（检查冷却塔和水的流动情况） 冷却水的进、出口温差超出冷却水流量不够 增大冷却水流量 正常范围、同时蒸发压力正常 2 、症状：吸气压力过低/反常。 蒸发器的冷冻水出口温度与制冷剂进口温度的温差超出正常范围、同时排气温度过高 制冷剂充注不足 对系统检漏、并添加制冷剂 节流孔堵塞 清除堵塞 蒸发器的冷冻水出口温度与制冷剂进口温度的温差超出正常范围、同时排气温度过高 蒸发器传热管太脏或堵塞 清除堵塞 冷冻水温度过低、同时电机电流过少 跟系统容量相比、负荷不足 检查导流叶片电机的运行、设定低水温切断值 3 、症状：蒸发压力过高。 冷冻水温度过高 导流叶片未能打开 检查导流叶片电机的定位电路 系统过载 确保叶片全部打开（不要让电机过载）、直到负荷降低为止 4 、症状：按下系统启动键后、油压尚未建立。 控制盘上显示的油压过低、压缩机不能启动 油泵转向错误 检查油泵的转向（检查...
