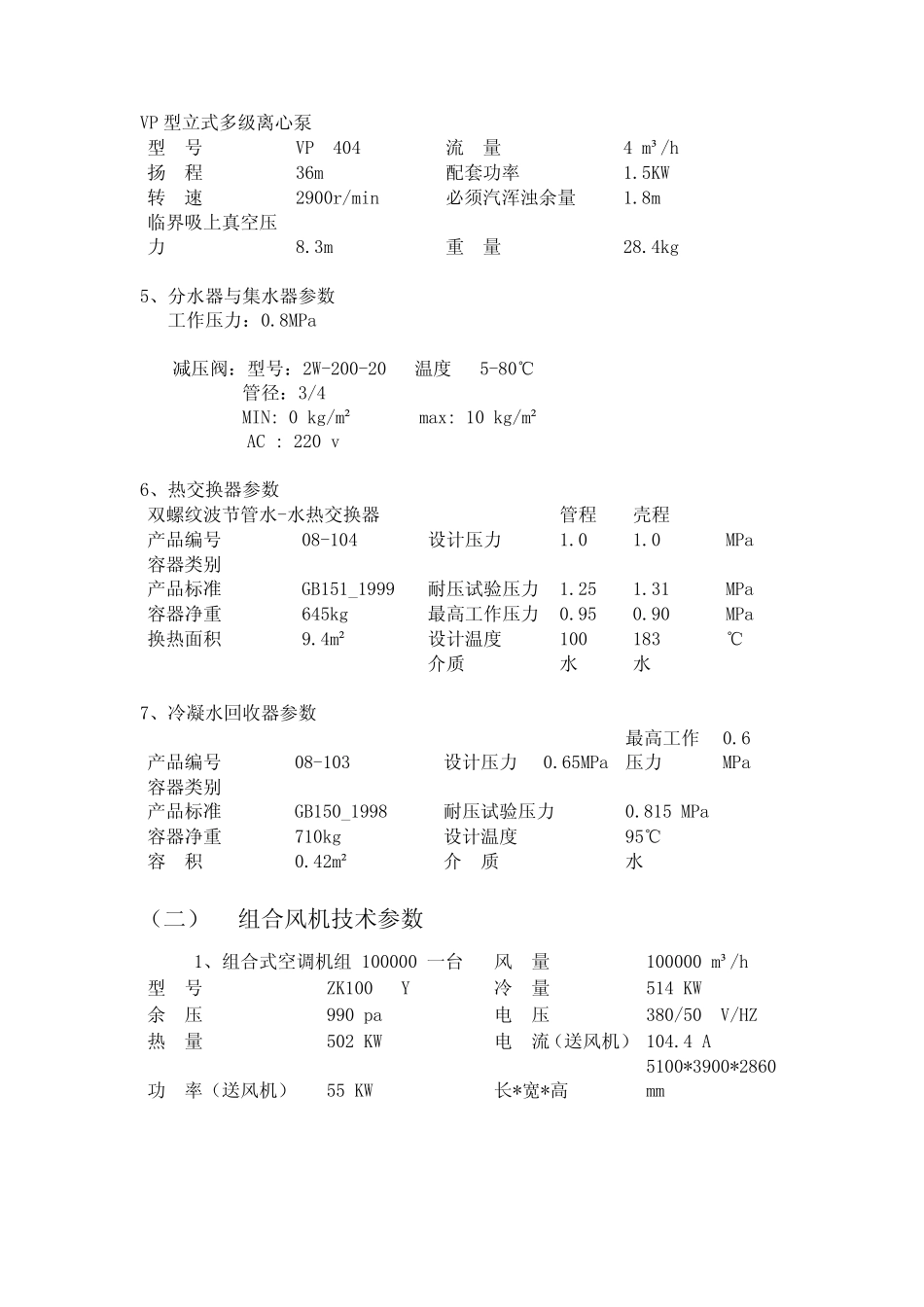

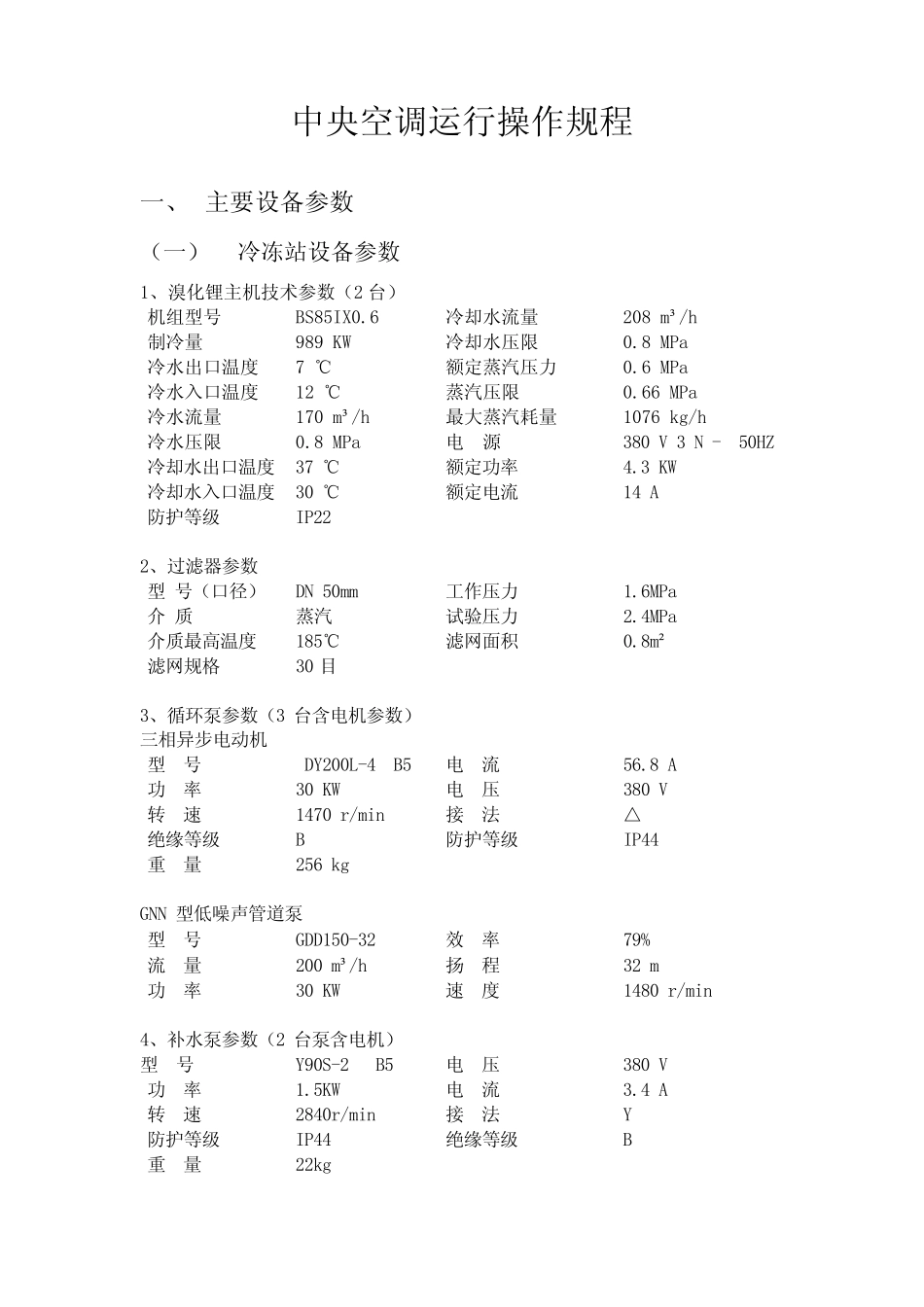

中央空调运行操作规程 一、 主要设备参数 （一） 冷冻站设备参数 1、溴化锂主机技术参数（2 台） 机组型号 BS85IX0.6 冷却水流量 208 m³/h 制冷量 989 KW 冷却水压限 0.8 MPa 冷水出口温度 7 ℃ 额定蒸汽压力 0.6 MPa 冷水入口温度 12 ℃ 蒸汽压限 0.66 MPa 冷水流量 170 m³/h 最大蒸汽耗量 1076 kg/h 冷水压限 0.8 MPa 电 源 380 V 3 N - 50HZ冷却水出口温度37 ℃ 额定功率 4.3 KW 冷却水入口温度30 ℃ 额定电流 14 A 防护等级 IP22 2、过滤器参数 型 号（口径） DN 50mm 工作压力 1.6MPa 介 质 蒸汽 试验压力 2.4MPa 介质最高温度 185℃ 滤网面积 0.8m² 滤网规格 30 目 3、循 环 泵 参数（3 台含 电机参数） 三 相 异 步 电动 机 型 号 DY200L-4 B5 电 流 56.8 A 功 率 30 KW 电 压 380 V 转 速 1470 r/min 接 法 △ 绝 缘 等级 B 防护等级 IP44 重 量 256 kg GNN 型低 噪 声 管 道 泵 型 号 GDD150-32 效 率 79% 流 量 200 m³/h 扬 程 32 m 功 率 30 KW 速 度 1480 r/min 4、补 水泵 参数（2 台泵 含 电机） 型 号 Y90S-2 B5 电 压 380 V 功 率 1.5KW 电 流 3.4 A 转 速 2840r/min 接 法 Y 防护等级 IP44 绝 缘 等级 B 重 量 22kg VP 型立式多级离心泵 型 号 VP 404 流 量 4 m³/h 扬 程 36m 配套功率 1.5KW 转 速 2900r/min 必须汽浑浊余量 1.8m 临界吸上真空压力 8.3m 重 量 28.4kg 5、分水器与集水器参数 工作压力：0.8MPa 减压阀：型号：2W-200-20 温度 5-80℃ 管径：3/4 MIN: 0 kg/m² max: 10 kg/m² AC : 220 v 6、热 交 换 器参数 双 螺 纹 波 节 管水-水热 交 换 器 管程 壳 程 产 品 编 号 08-104 设 计 压力 1.0 1.0 MPa 容 器类 别 产 品 标 准 GB151_1999 耐 压试 验 压力1.25 1.31 MPa 容 器净 重 645kg 最 高 工作压力0.95 0.90 MPa 换 热 面 积 9.4m² 设 计 温度 100 183 ℃ 介 质 水 水 7、冷 凝 水回 收 器参数 产 品 编 号 08-103 设 计 压力 0.65MPa最 高 工作压力 0.6 MPa 容 器类 别 产 品 标 准 GB150_1998 耐 压试 验 压力 0.815 MPa 容 器净 重 710kg 设 计...
