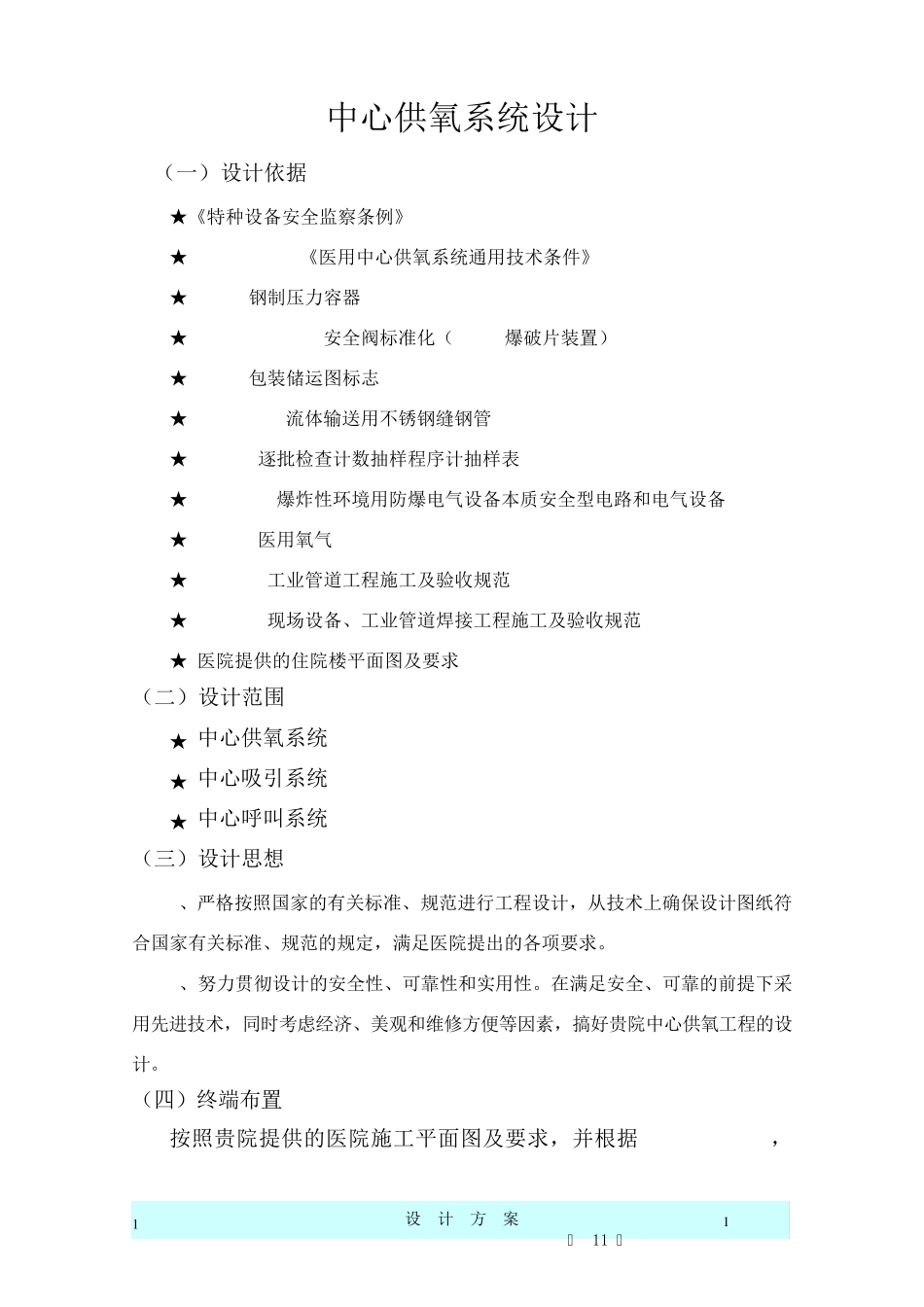

1 设 计 方 案 .1 . 第 11 页 中心供氧系统设计 （一） 设计依据 ★《特种设备安全监察条例》 ★ YY/T0187-94《医用中心供氧系统通用技术条件》 ★ GB150钢制压力容器 ★ GB12241-12243安全阀标准化（GB567爆破片装置） ★ GB191包装储运图标志 ★ GB/T14976流体输送用不锈钢缝钢管 ★ GB2828逐批检查计数抽样程序计抽样表 ★ GB3836.4爆炸性环境用防爆电气设备本质安全型电路和电气设备 ★ GB8982医用氧气 ★ GB50235工业管道工程施工及验收规范 ★ GB50236现场设备、工业管道焊接工程施工及验收规范 ★ 医院提供的住院楼平面图及要求 （二）设计范围 ★ 中心供氧系统 ★ 中心吸引系统 ★ 中心呼叫系统 （三）设计思想 1、严格按照国家的有关标准、规范进行工程设计，从技术上确保设计图纸符合国家有关标准、规范的规定，满足医院提出的各项要求。 2、努力贯彻设计的安全性、可靠性和实用性。在满足安全、可靠的前提下采用先进技术，同时考虑经济、美观和维修方便等因素，搞好贵院中心供氧工程的设计。 （四）终端布置 按照贵院提供的医院施工平面图及要求，并根据YY/T0186-94， 2 设 计 方 案 .2 . 第 22 页 YY/T0187-94标准规范，住院楼三～九层为供氧系统的设计区域。 共设计房间 155 间，464 张床位，安装 464 只氧气快速插座，464只吸引快速插座， 464 只床头灯，464 只三+二孔电源插座，464 只电源开关，7 只氧气二级减压箱，7 只护士站测压表，7 套呼叫对讲。 （五）中心供氧系统工程设计说明 1、简介 医用中心供氧系统由中心供氧站、减压装置、管道、阀门及氧气快速插座终端等组成。中心供氧站是医用中心供氧系统的核心，站内的氧气通过管道和减压装置输送到各个病区各病房的快速插座终端处，然后通过湿化器供病人吸氧，它使用安全、快捷、方便，是一种近几年迅猛发展的现代化医疗设备。 2、中心供氧站 本工程氧站采用瓶氧，设计在室内。 ★瓶氧站 供氧站供氧方式采用气瓶集中供应，瓶氧站内设置 10瓶×2组自动切换装置，配套氧气过滤器二只、一级自动切换控制箱一台、气体自动切换报警箱一台，通过一级自动切换控制箱后到病房装配二级稳压箱；通过二级箱减压后，再通过走廊横管及支管输送到病房终端，最后通过湿化器上的流量调节开关再次减压后供病人吸氧使用。 自氧站出来的氧气主管敷设到立管处，走廊横管架设在走廊吊顶内，病房内支管及终端、不锈...
