二氧化碳吸收

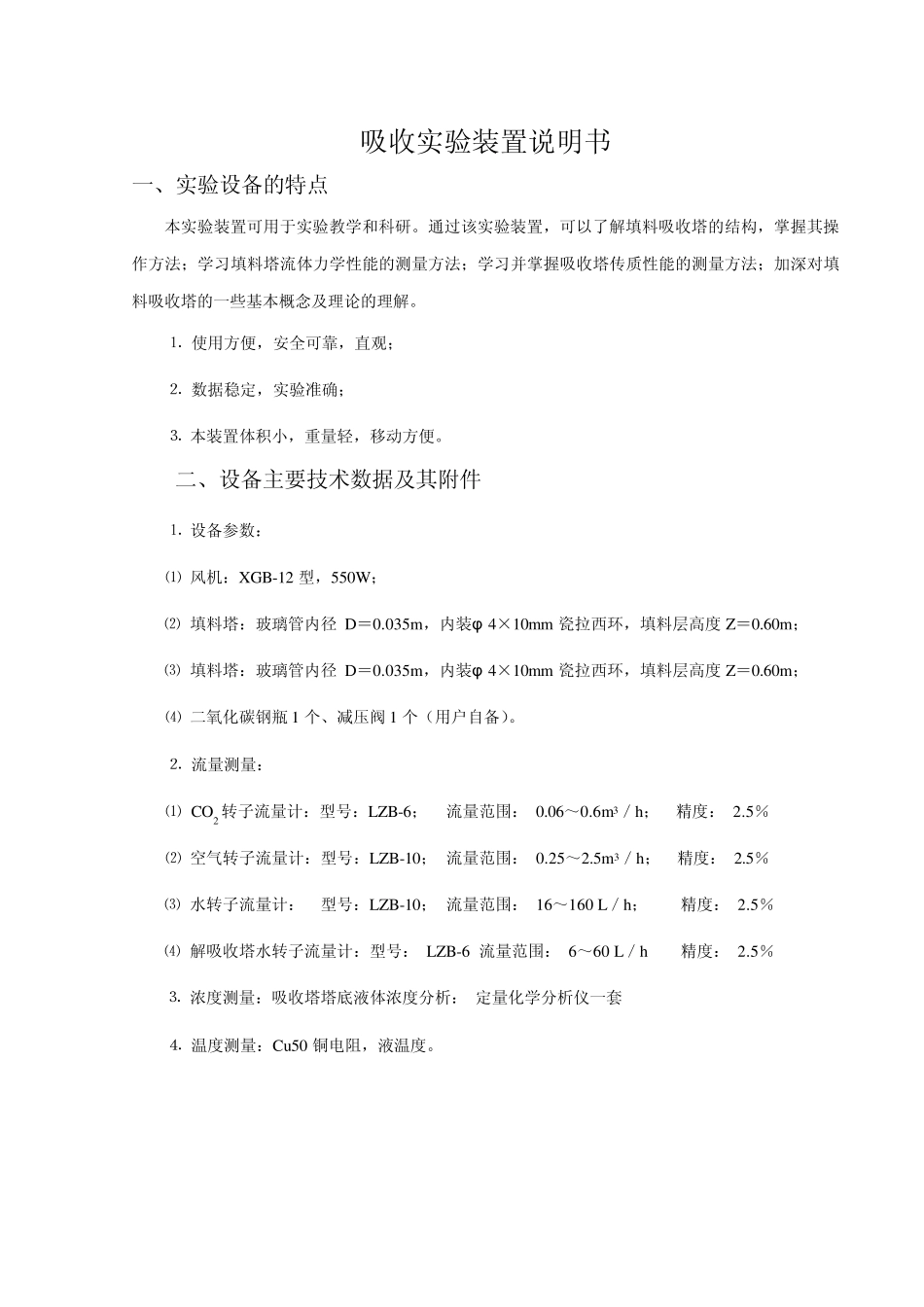

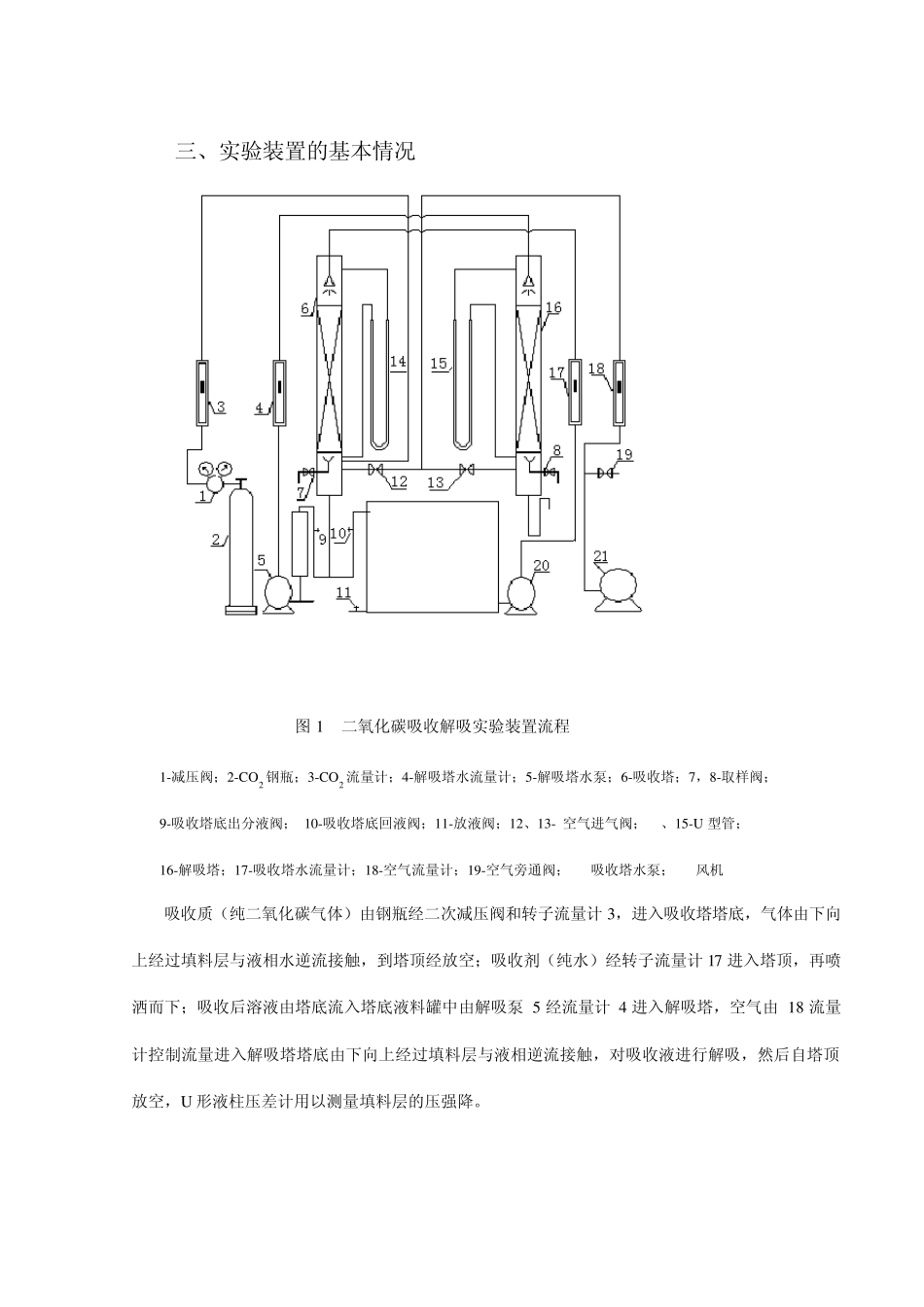

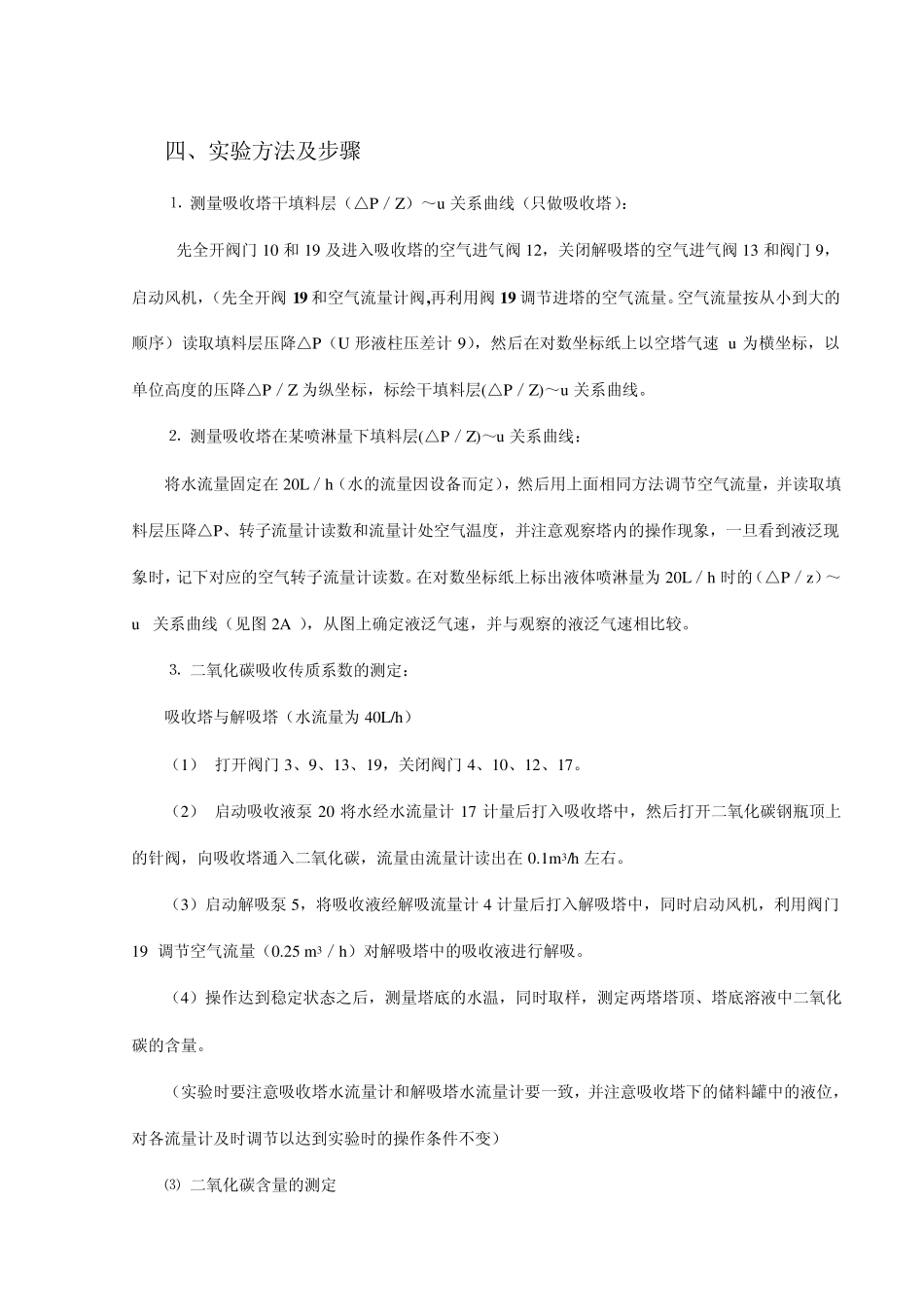

吸收实验装置说明书 一、实验设备的特点 本实验装置可用于实验教学和科研。通过该实验装置，可以了解填料吸收塔的结构，掌握其操作方法；学习填料塔流体力学性能的测量方法；学习并掌握吸收塔传质性能的测量方法；加深对填料吸收塔的一些基本概念及理论的理解。 ⒈ 使用方便，安全可靠，直观； ⒉ 数据稳定，实验准确； ⒊ 本装置体积小，重量轻，移动方便。 二、设备主要技术数据及其附件 ⒈ 设备参数： ⑴ 风机：XGB-12 型，550W； ⑵ 填料塔：玻璃管内径 D＝0.035m，内装φ 4×10mm 瓷拉西环，填料层高度 Z＝0.60m； ⑶ 填料塔：玻璃管内径 D＝0.035m，内装φ 4×10mm 瓷拉西环，填料层高度 Z＝0.60m； ⑷ 二氧化碳钢瓶 1 个、减压阀 1 个（用户自备）。 ⒉ 流量测量： ⑴ CO2 转子流量计：型号：LZB-6； 流量范围： 0.06～0.6m3／h； 精度： 2.5％ ⑵ 空气转子流量计：型号：LZB-10； 流量范围： 0.25～2.5m3／h； 精度： 2.5％ ⑶ 水转子流量计： 型号：LZB-10； 流量范围： 16～160 L／h； 精度： 2.5％ ⑷ 解吸收塔水转子流量计：型号： LZB-6 流量范围： 6～60 L／h 精度： 2.5％ ⒊ 浓度测量：吸收塔塔底液体浓度分析： 定量化学分析仪一套 ⒋ 温度测量：Cu50 铜电阻，液温度。 三、实验装置的基本情况 图 1 二氧化碳吸收解吸实验装置流程 1-减压阀；2-CO2 钢瓶；3-CO2 流量计；4-解吸塔水流量计；5-解吸塔水泵；6-吸收塔；7，8-取样阀； 9-吸收塔底出分液阀； 10-吸收塔底回液阀；11-放液阀；12、13- 空气进气阀；14、15-U 型管； 16-解吸塔；17-吸收塔水流量计；18-空气流量计；19-空气旁通阀；20-吸收塔水泵；21-风机 吸收质（纯二氧化碳气体）由钢瓶经二次减压阀和转子流量计 3，进入吸收塔塔底，气体由下向上经过填料层与液相水逆流接触，到塔顶经放空；吸收剂（纯水）经转子流量计 17 进入塔顶，再喷洒而下；吸收后溶液由塔底流入塔底液料罐中由解吸泵 5 经流量计 4 进入解吸塔，空气由 18 流量计控制流量进入解吸塔塔底由下向上经过填料层与液相逆流接触，对吸收液进行解吸，然后自塔顶放空，U 形液柱压差计用以测量填料层的压强降。 四、实验方法及步骤 ⒈ 测量吸收塔干填料层（△P／Z）～u 关系曲线（只做吸收塔）： 先全开阀门 10 和 19 及进入吸收塔的空气进气阀 12，关闭解吸塔的空气进气阀 13 和阀门 9，启动风...
