二级减速器设计说明书

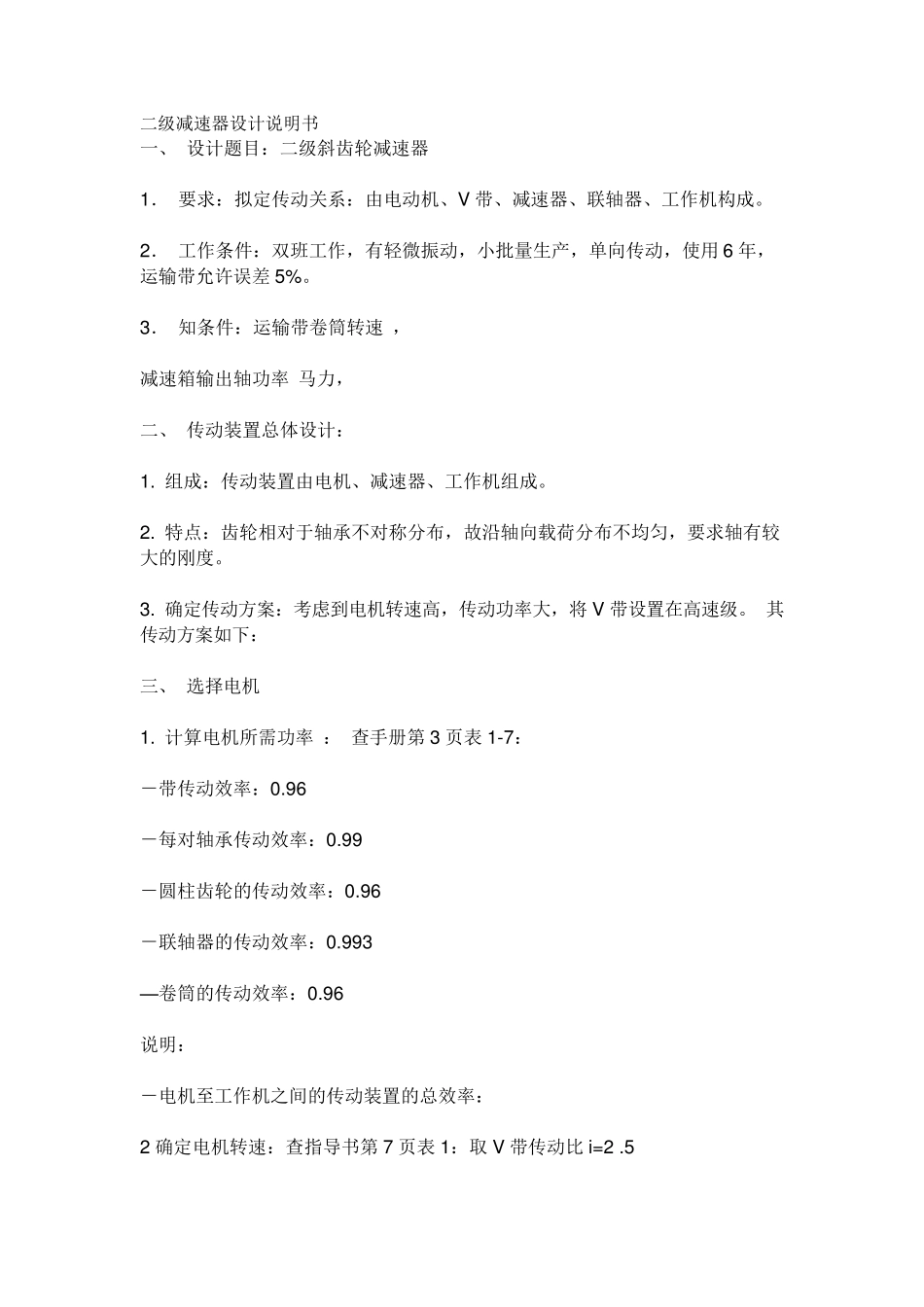

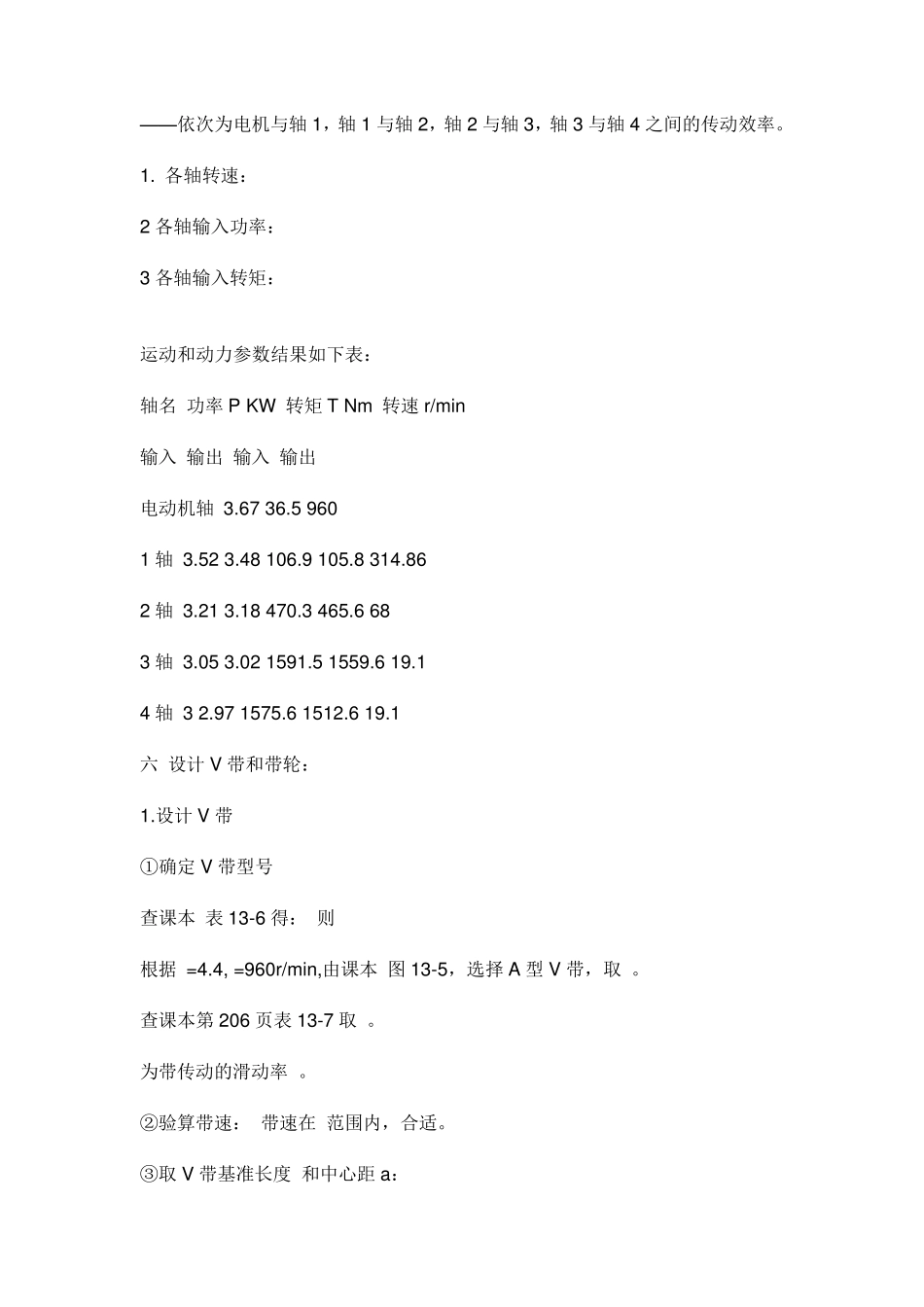

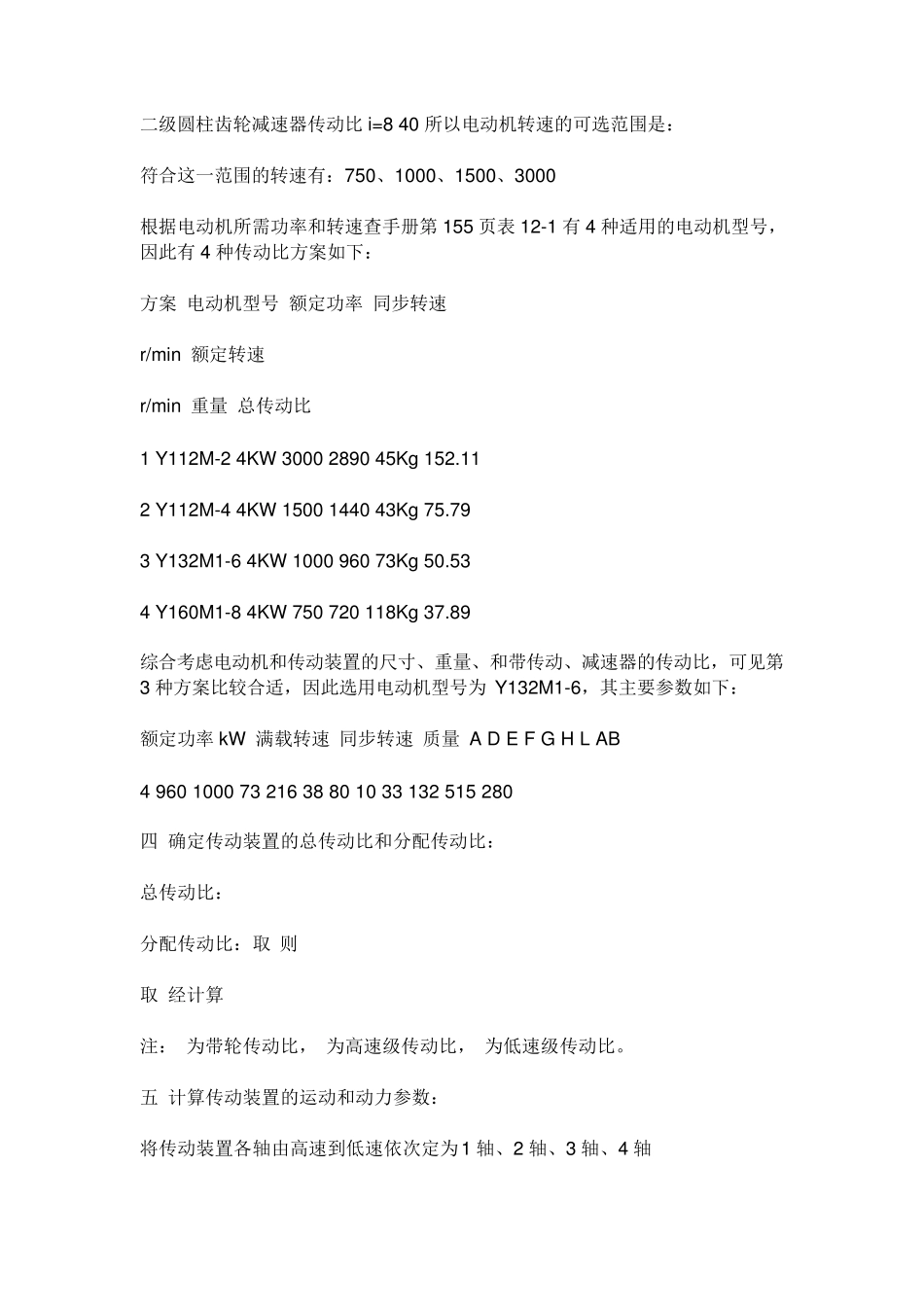

二级减速器设计说明书 一、 设计题目：二级斜齿轮减速器 1． 要求：拟定传动关系：由电动机、V 带、减速器、联轴器、工作机构成。 2． 工作条件：双班工作，有轻微振动，小批量生产，单向传动，使用 6 年，运输带允许误差 5%。 3． 知条件：运输带卷筒转速 ， 减速箱输出轴功率 马力， 二、 传动装置总体设计： 1. 组成：传动装置由电机、减速器、工作机组成。 2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。 3. 确定传动方案：考虑到电机转速高，传动功率大，将 V 带设置在高速级。 其传动方案如下： 三、 选择电机 1. 计算电机所需功率 ： 查手册第 3 页表 1-7： －带传动效率：0.96 －每对轴承传动效率：0.99 －圆柱齿轮的传动效率：0.96 －联轴器的传动效率：0.993 —卷筒的传动效率：0.96 说明： －电机至工作机之间的传动装置的总效率： 2 确定电机转速：查指导书第 7 页表 1：取 V 带传动比 i=2 .5 二级圆柱齿轮减速器传动比i=8 40 所以电动机转速的可选范围是： 符合这一范围的转速有：750、1000、1500、3000 根据电动机所需功率和转速查手册第 155 页表 12-1 有4 种适用的电动机型号，因此有4 种传动比方案如下： 方案 电动机型号 额定功率 同步转速 r/min 额定转速 r/min 重量 总传动比 1 Y112M-2 4KW 3000 2890 45Kg 152.11 2 Y112M-4 4KW 1500 1440 43Kg 75.79 3 Y132M1-6 4KW 1000 960 73Kg 50.53 4 Y160M1-8 4KW 750 720 118Kg 37.89 综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第3 种方案比较合适，因此选用电动机型号为 Y132M1-6，其主要参数如下： 额定功率 kW 满载转速 同步转速 质量 A D E F G H L AB 4 960 1000 73 216 38 80 10 33 132 515 280 四 确定传动装置的总传动比和分配传动比： 总传动比： 分配传动比：取 则 取 经计算 注： 为带轮传动比， 为高速级传动比， 为低速级传动比。 五 计算传动装置的运动和动力参数： 将传动装置各轴由高速到低速依次定为1 轴、2 轴、3 轴、4 轴 ——依次为电机与轴1，轴1 与轴2，轴2 与轴3，轴3 与轴4 之间的传动效率。 1. 各轴转速： 2 各轴输入功率： 3 各轴输入转矩： 运动和动力参数结果如下表： 轴名 功率P KW 转矩T Nm 转速r/min 输入...
