二级分光产品介绍

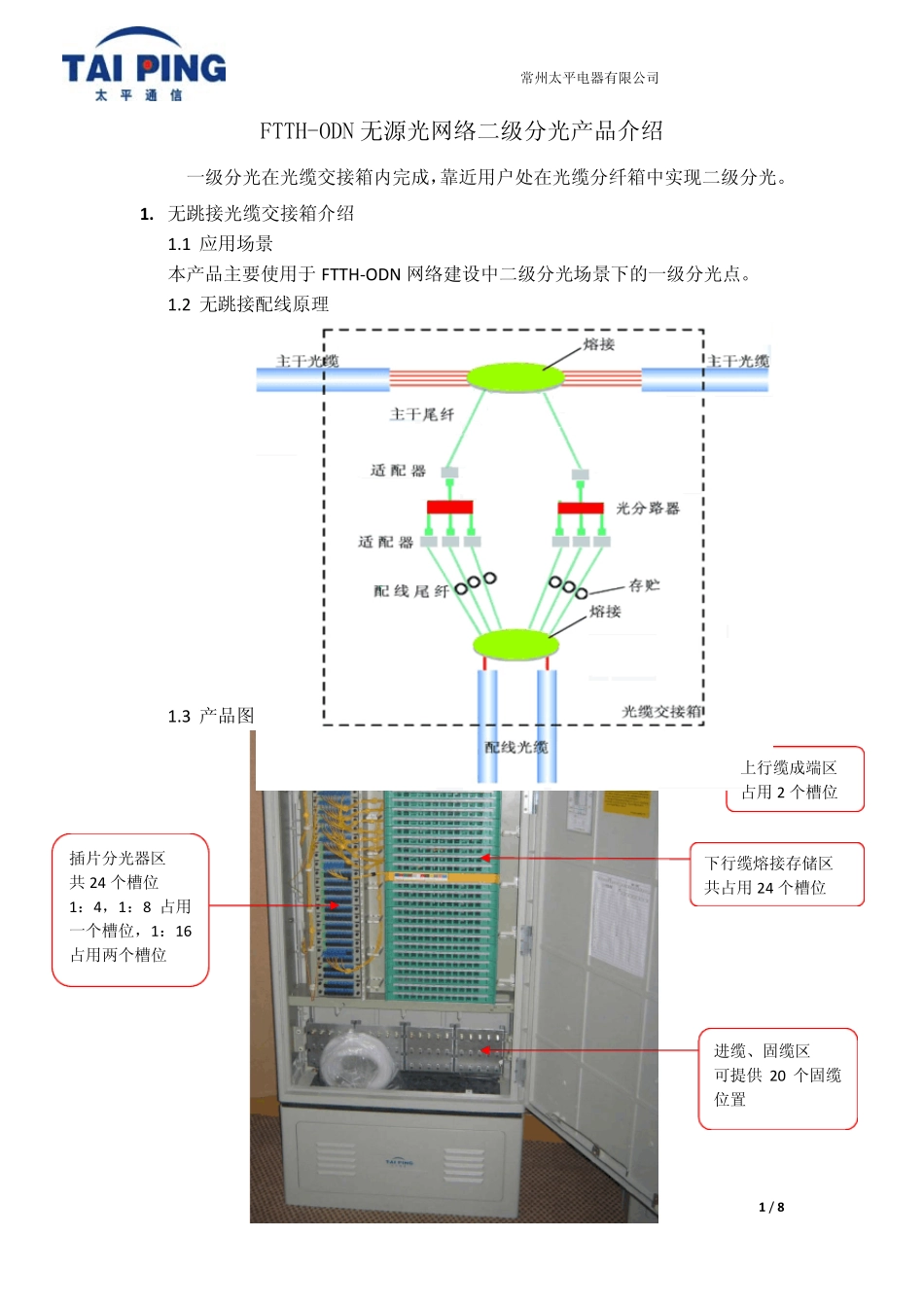

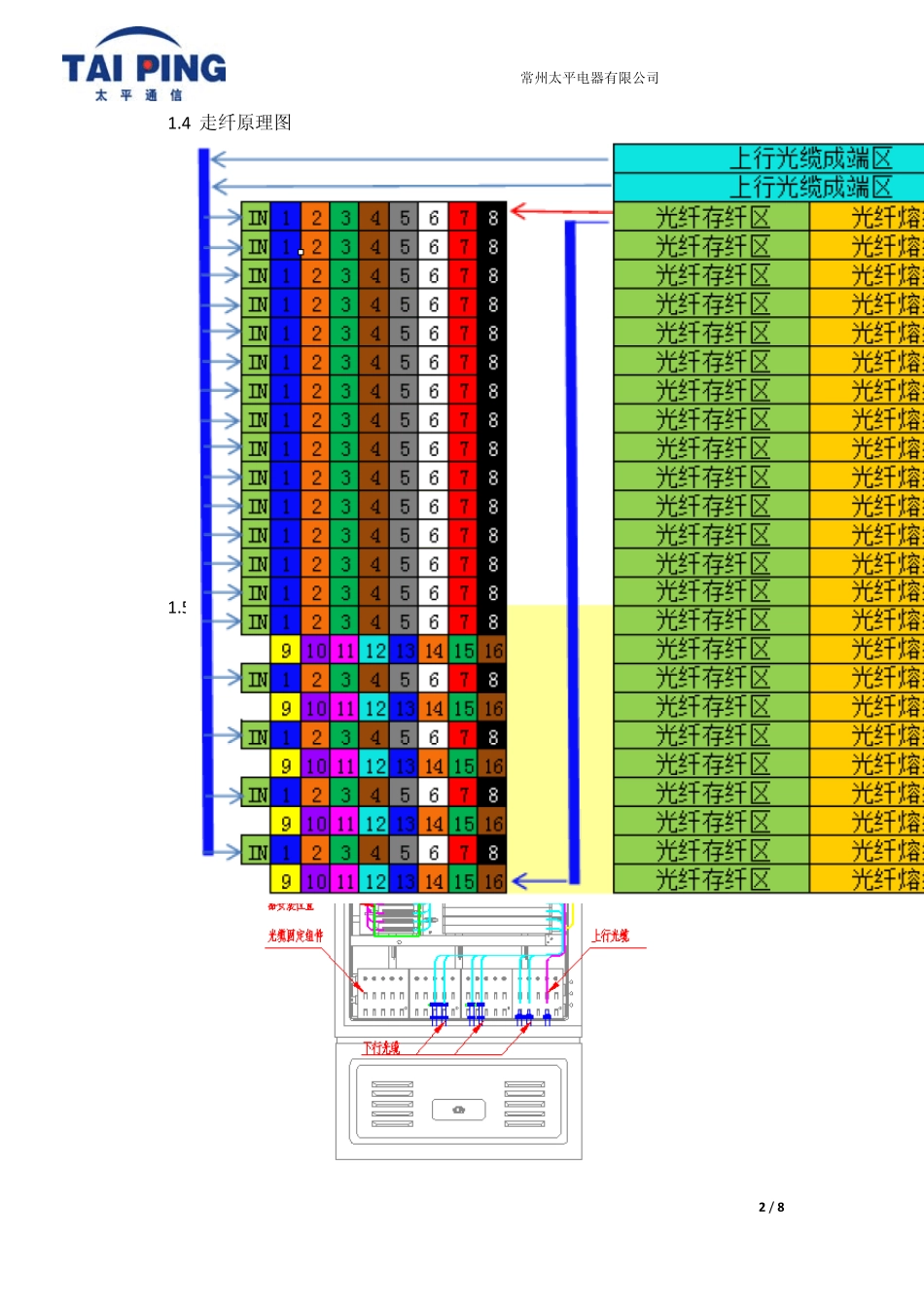

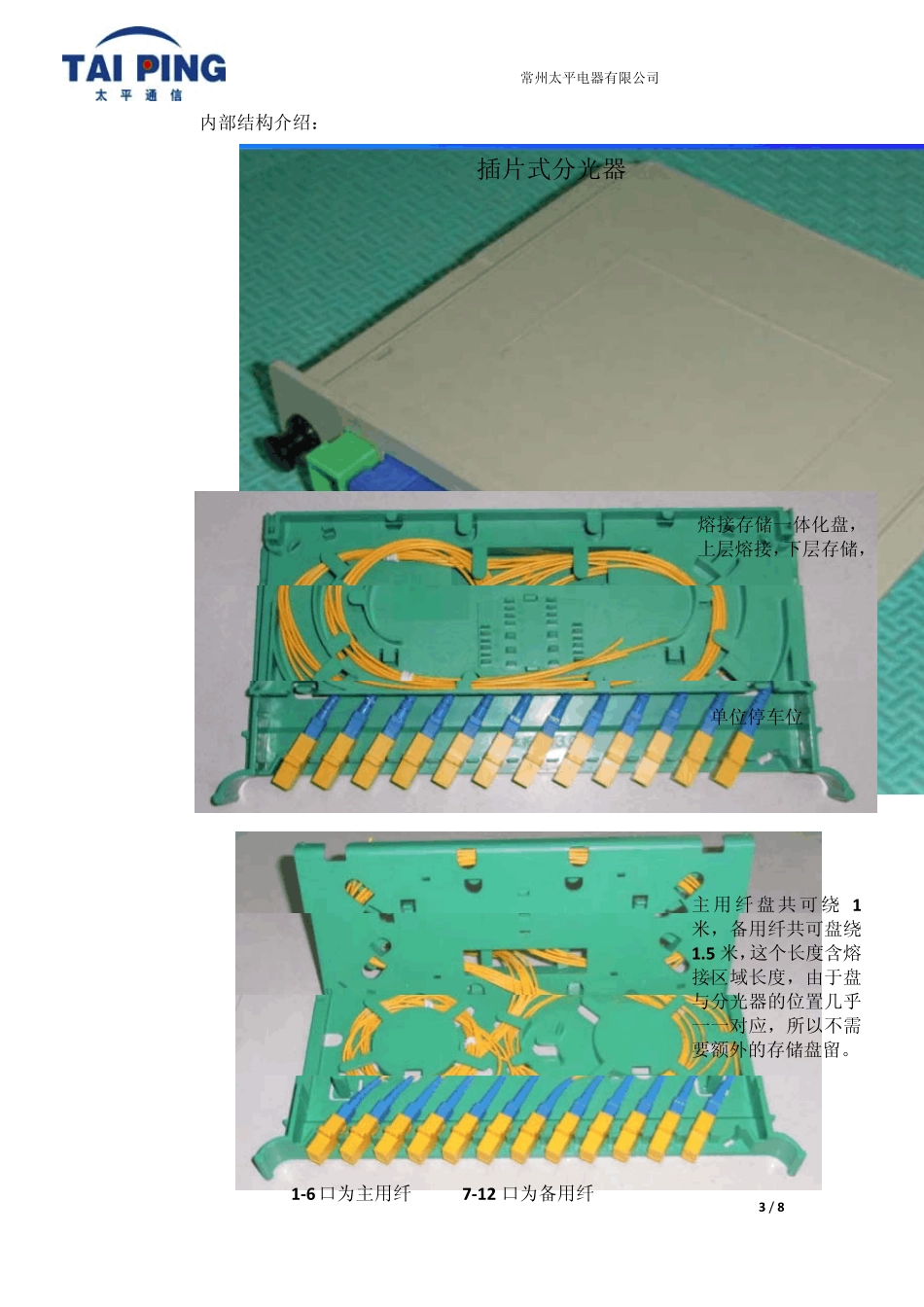

常州太平电器有限公司 1 / 8 FTTH-ODN 无源光网络二级分光产品介绍 一级分光在光缆交接箱内完成，靠近用户处在光缆分纤箱中实现二级分光。 1. 无跳接光缆交接箱介绍 1.1 应用场景 本产品主要使用于FTTH‐ODN 网络建设中二级分光场景下的一级分光点。 1.2 无跳接配线原理 1.3 产品图示 上行缆成端区 占用2 个槽位 下行缆熔接存储区 共占用24 个槽位 进缆、固缆区 可提供 20 个固缆位置 插片分光器区 共24 个槽位 1：4，1：8 占用一个槽位，1：16占用两个槽位 常州太平电器有限公司 2 / 8 1.4 走纤原理图 1.5 走纤示意图 常州太平电器有限公司 3 / 8 内部结构介绍： 插片式分光器 熔接存储一体化盘，上层熔接，下层存储，单位停车位 主用纤盘共可绕1米，备用纤共可盘绕1.5 米，这个长度含熔接区域长度，由于盘与分光器的位置几乎一一对应，所以不需要额外的存储盘留。1‐6口为主用纤7‐12 口为备用纤 常州太平电器有限公司 4 / 8 1.6 产品配置 2. 分光分纤箱 2.1 应用场景 本产品主要使用于FTTH‐ODN 网络建设中二级分光场景下的二级分光点。 2.2 产品图示 序号 名 称 规格 单位 数量 备注 1 箱体 高*宽*深1460mm*750mm*300mm 只 1 含内部安装件 2 固缆模块 束状 只 4 固定20根光缆 3 12芯熔接存储盘 只 24 4 插片式分光器 有24个安装槽位 套 24 分光器1：8 1：16等 5 12芯终端、熔接一体化托盘 只 2 主干光缆终端熔接使用 常州太平电器有限公司 5 / 8 2.3 产品结构及走纤示意图 配线光缆熔接、掏接示意 常州太平电器有限公司 6 / 8 3. 2 种产品组合应用的实景场景模拟案例 3.1 二级分光组网模拟，按照67%左右的网络渗透率（薄覆盖）来进行模拟。 此处为一级分光点 插片为逐步放装，选用插片根据情况为 1：4，1：8，1：16 此处为二级分光点 插片为逐步放装，选用插片为 1：16，1：8，1：4 常州太平电器有限公司 7 / 8 3.2 二级分光组网设计路由说明 具体说明如下： 图中粗黑线A:上行光缆引入终端熔接一体化盘并成端, 成端后用跳纤(B 线)将端口与插片分光器输入端相连。 图中蓝、黄线C:在二级分光点放置分光分纤箱，箱体中有2 个 1:8 插片式分光器槽位，其中第一次配置 1 个 1：8 分光器，从光交中引入2 芯光缆进入分光分纤箱，如上图黄色线与蓝色线，其中黄色线为主用，蓝色线为备用。 细黄线：将上...
