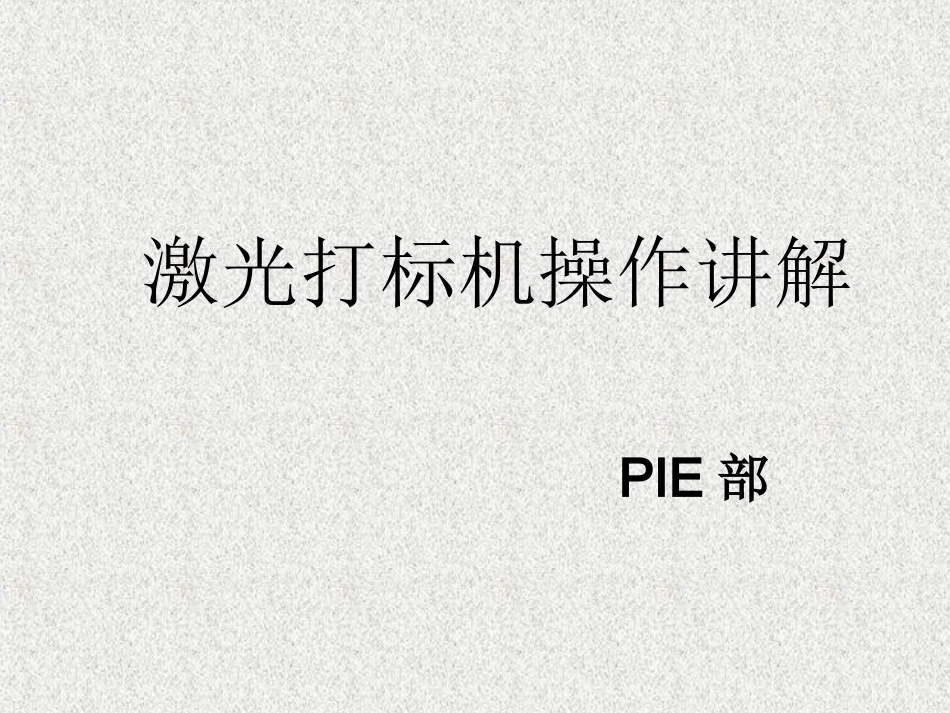

激光打标机操作讲解VIP免费

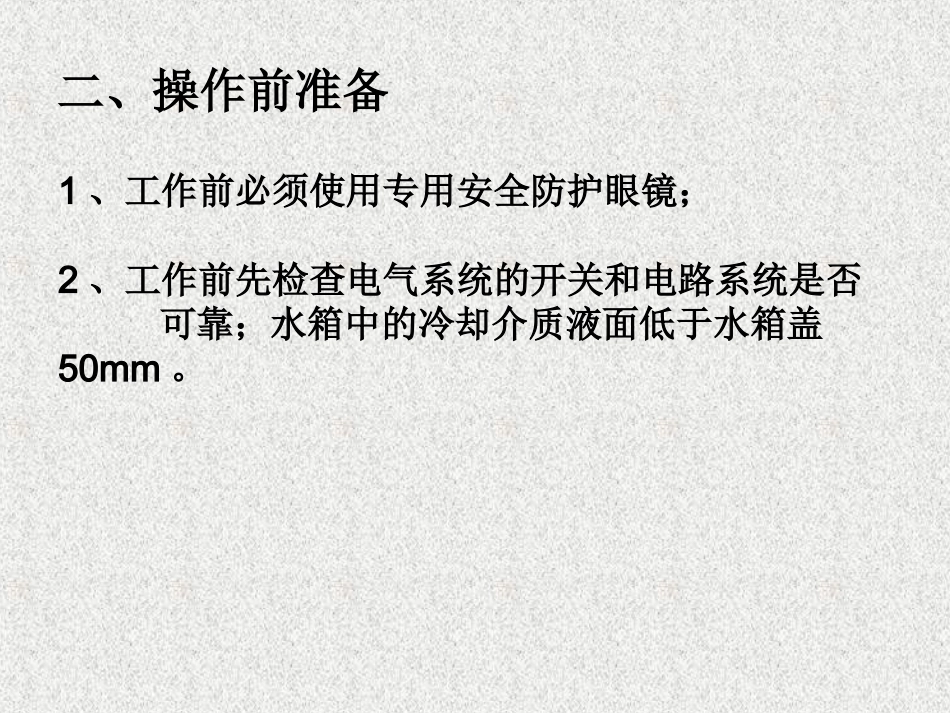

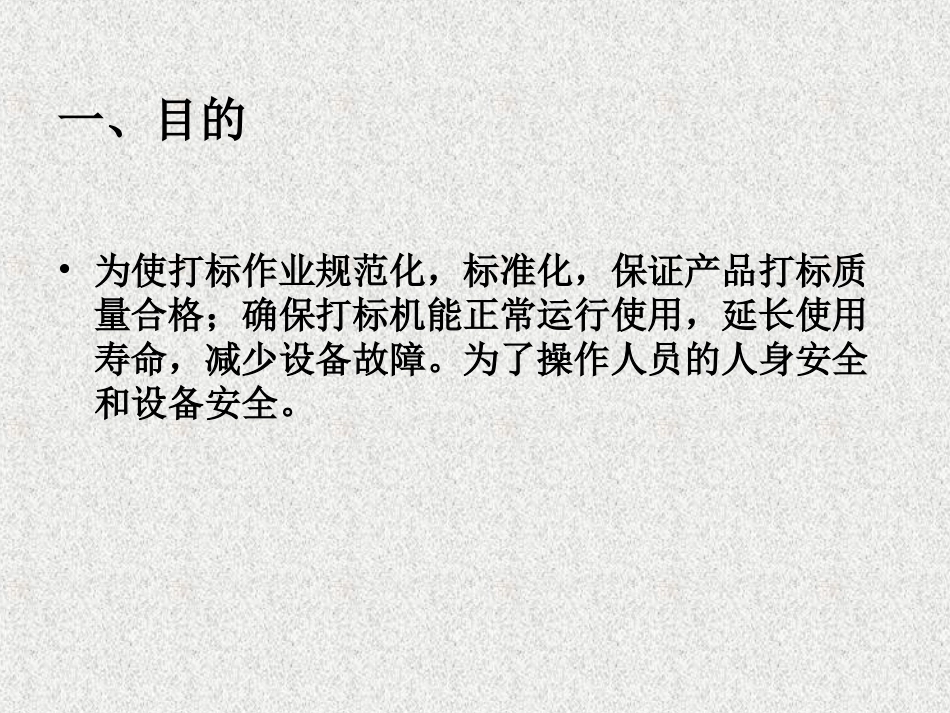

激光打标机操作讲解PIE部一、目的•为使打标作业规范化，标准化，保证产品打标质量合格；确保打标机能正常运行使用，延长使用寿命，减少设备故障。为了操作人员的人身安全和设备安全。二、操作前准备1、工作前必须使用专用安全防护眼镜；2、工作前先检查电气系统的开关和电路系统是否可靠；水箱中的冷却介质液面低于水箱盖50mm。三、操作步骤1、开机1）确保各电源线，信号线正确相连，确保紧急开关处在弹出状态；2）把设备接上220V交流电源，将带漏电保护的断路器拨上（通电状态），往上拨动断路器，（有漏电保护，若漏电超标，断路器则无法启动）。3）启动计算机，插入钥匙，顺时针扭转90°；三、操作步骤2、打标操作1）打开计算机，进入WINDOWS操作系统，双击“华中激光”打标系统，进入打标控制界面；2）点击控制界面“文件”栏，新建一个文件，在新建文件的空白区域，根据所要打标产品的相关要求输入相应的文字或图形；3）根据不同产品字体格式、深浅度设置相应的打标参数，字体为黑体，字高不小于以2mm,字体不能有虑印、重影；三、操作步骤4）取下打标机的镜头盖，准备好定位工装，或把产品放在工作台上，调整产品，使产品打标处对准红色打标框标；5）根据产品打标位置高底，调节激光头相应的高度，一般打标物件与激光头相距106mm为宜；6）点击控制界面“红光”按钮，用脚踩下脚踏开关，打标机自动进行打标作业；（当发现有错不符时，按下应急红色按钮）7）取出产品，检查打标是否正确，把产品整齐地摆放在栈板上，或把产品流入下工序作业；三、操作步骤3、关机生产任务完成后，关闭激光打标机：1）逆时针旋转钥匙90°，关激光电源开关；2）关主机的小型断路器；3）退出标刻软件，关闭计算机；4）关掉总电源；5）盖上镜头盖。四、维护和检查为了使设备保持良好的运行状态，定期对设备进行检查，检查前需关掉电源。1、每日检查1）激光头，清洁透镜的保护玻璃和振镜头外壳；2）检查主机箱后盖风扇运转状况。2、每周检查1）清洁鼠标、显示屏，设备周边；2）检查插头、螺丝是否松动。3、每季度检查1）打开主控机箱后盖检查清洁；2）检查激光器风扇是否运转正常；3）检查插头是否牢固。五、注意事项为了操作人员的人身安全和设备安全，请注意以下事项：1、使用设备时要连接合适的电源（AC220V，50HZ和可靠的接地；2、激光电源箱内有强电器件，禁止任意拆卸，不要破坏屏蔽，注意通风散热；3、不要直接观看输出头，在操作时要配戴防护眼镜；4、不要让激光直接照射人体；5、避免直接观看光束标刻的位置；6、激光器外光路相关组件（如水冷板）严禁私自拆卸。7、当过电压、过电流保护指示灯亮时，应立即关机；8、本机不适用于在易燃、易爆的场合使用。不要在有挥发性溶剂如酒精、汽油等场合中使用；9、设备不工作时，将机罩封好，防止灰尘进入激光器及光学系统；10、长期不用设备的应将内冷却水排尽，如在冬季，冷水水温需在0℃以上，否则，极易造成腔体内玻璃管炸裂；11、填写设备运行记录，做好交接班。五、注意事项五、操作图示说明打开电源用钥匙打开进行软件，打开文档点击解散群组点击选择加工进入设置界面复制图框或内容修改设置图框或内容框选图1图2图3图4图5图6图7图8图9群组调试激光头高度点击红光脚踏开关打标放产品定位图10图11图12图13图14图15五、操作图示说明谢谢！
