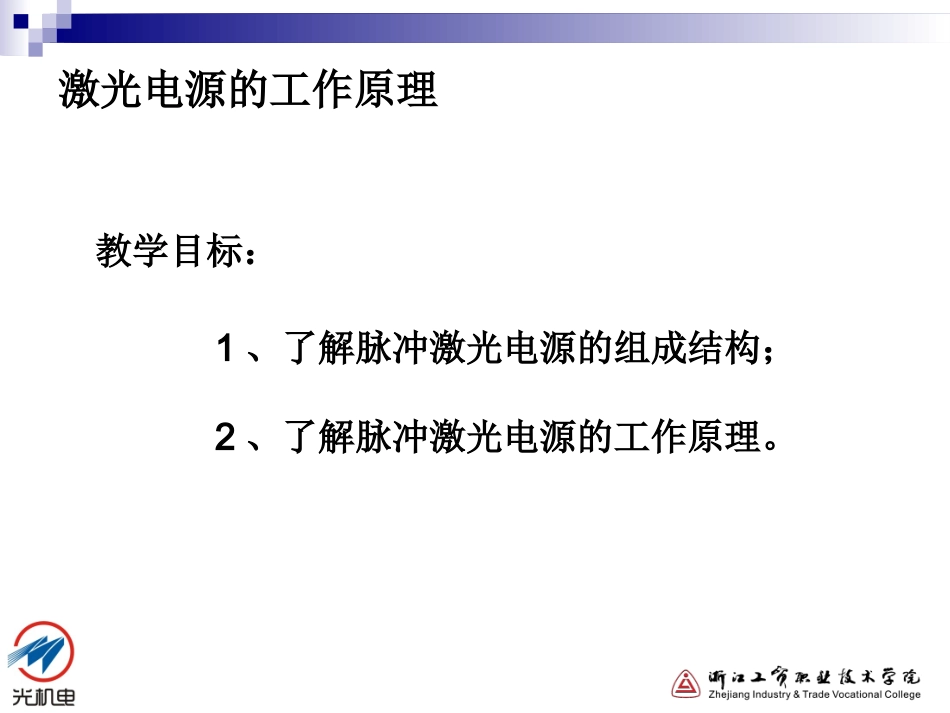

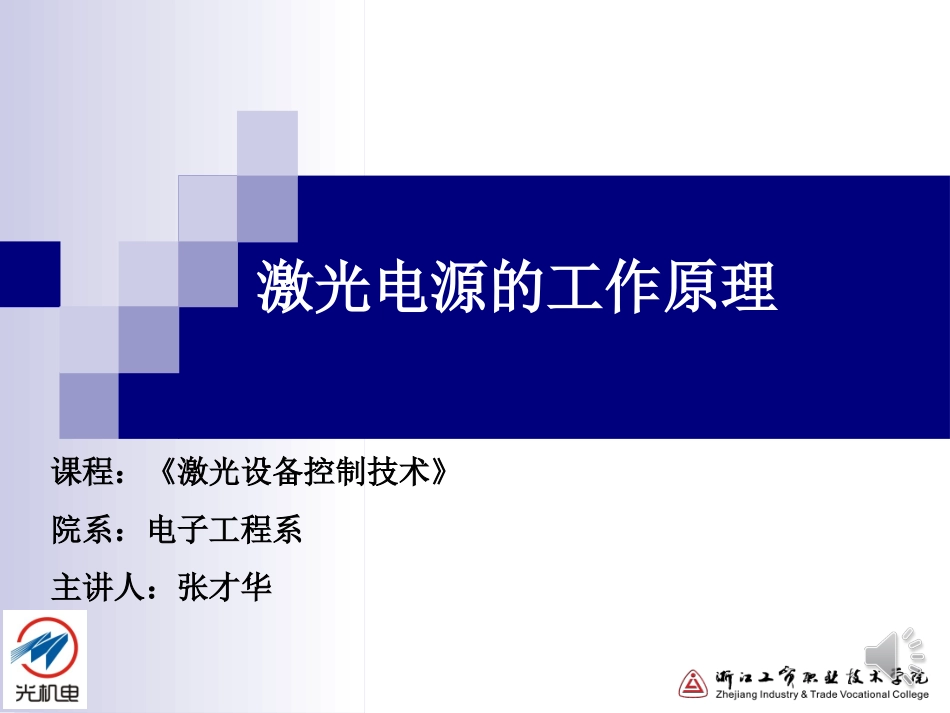

课程:《激光设备控制技术》院系:电子工程系主讲人:张才华激光电源的工作原理激光电源的工作原理教学目标:1、了解脉冲激光电源的组成结构;2、了解脉冲激光电源的工作原理。激光电源的工作原理1、脉冲激光电源的组成脉冲激光电源主要由主电流板、显示板、中控板、软启动板通过工业现场总线连接,完成电源的各项功能。控制原理框图如下图所示:图1脉冲激光电源控制原理框图激光电源的工作原理触摸显示屏显示电路板中控电路板水泵控制激光控制缓升缓降频率控制软启动电路电流控制板能量控制板激光电源的工作原理2、脉冲激光电源工作原理整流滤波器检测及保护电路储能及放电电路控制电路触发/预燃电路氙灯三相输入图2脉冲激光电源主电路工作原理框图激光电源的工作原理2、脉冲激光电源的工作原理工作原理:三相交流电经整流、滤波后变成直流,对储能电容充电,经控制电路控制通过大功率开关器件IGBT放电,并经过大功率、精密电感滤波成为恒流电源,控制氙灯放电。激光电源的工作原理各部分电路原理如下:(1)充电电路由整流滤波电路组成,为储能单元的大容量电容提供充电电源。采用LC恒流源充电方式。具有可靠性高和恒流特性好的特点。激光电源的工作原理(2)储能单元由电解电容通过串、并联组成,总容量约4800uF左右,可在2ms脉冲宽度内输出20焦的能量。激光电源的工作原理(3)放电电路将储能电源中的电能可控地加在氙灯上,一般采用大功率IGBT器件进行放电开关控制。激光电源的工作原理(4)触发/预燃电路触发电路是使脉冲氙灯中的惰性气体在1.6—2万伏的高压下产生电离,两电极建立放电通路。预燃电路则使电极间维持100—200mA的辉光放电电流。总结:脉冲激光电源主电路由整流电路、储能电路、充放电电路、触发/预燃电路和开关控制电路组成。激光电源的工作原理作业:1、脉冲激光电源主要由哪些部分构成?2、脉冲激光电源的工作原理与过程是什么?本次课程到此结束,谢谢!
