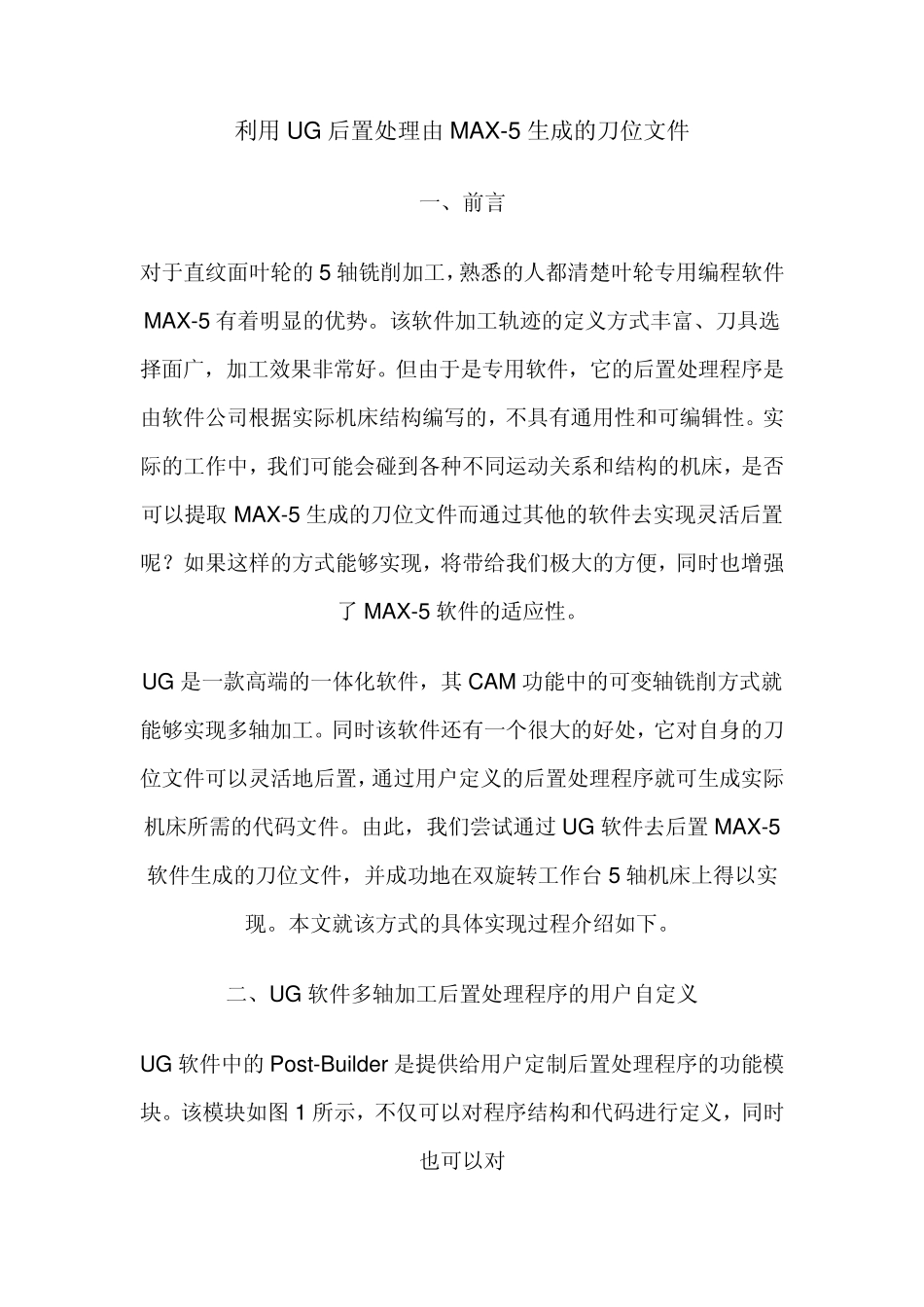

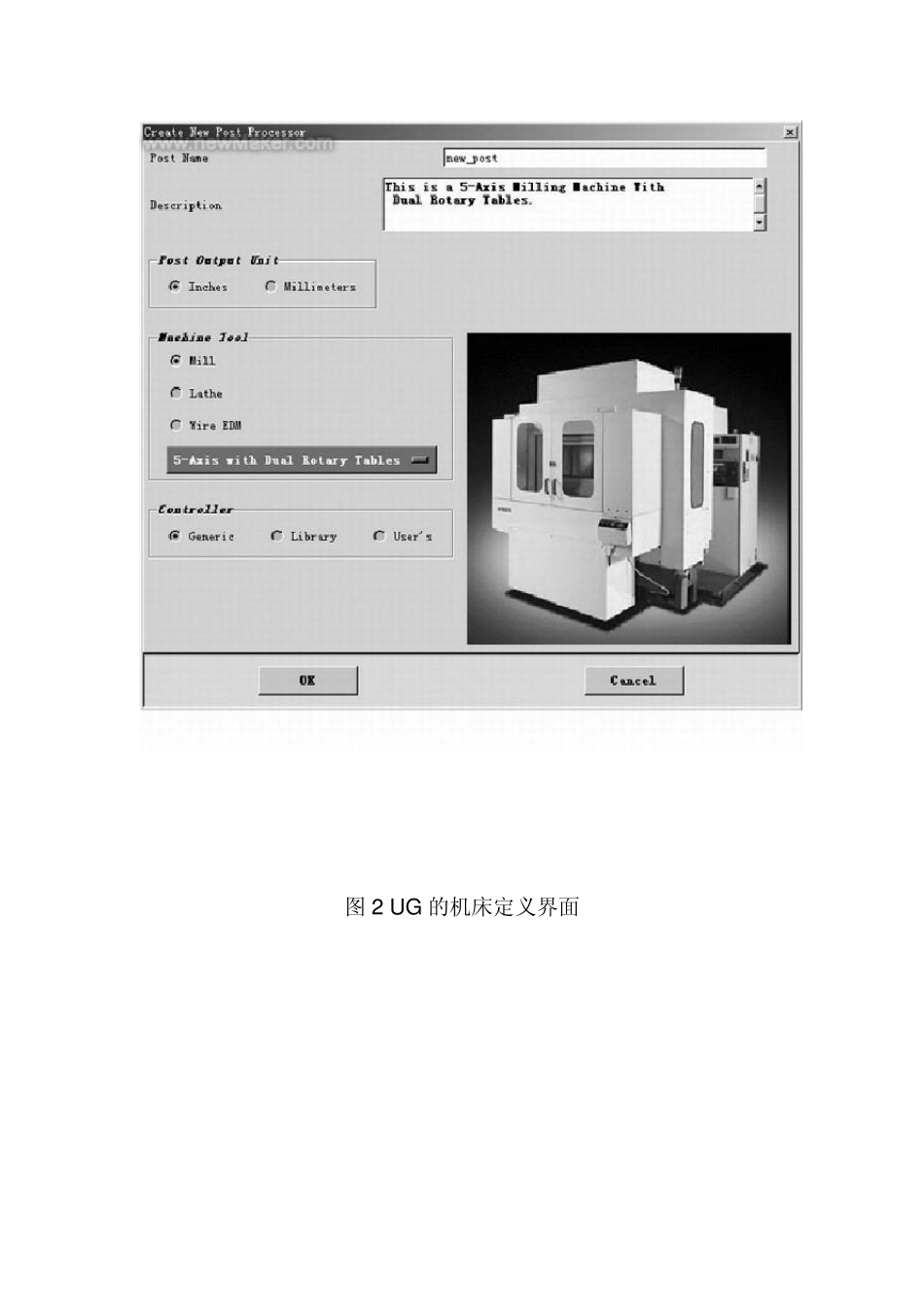

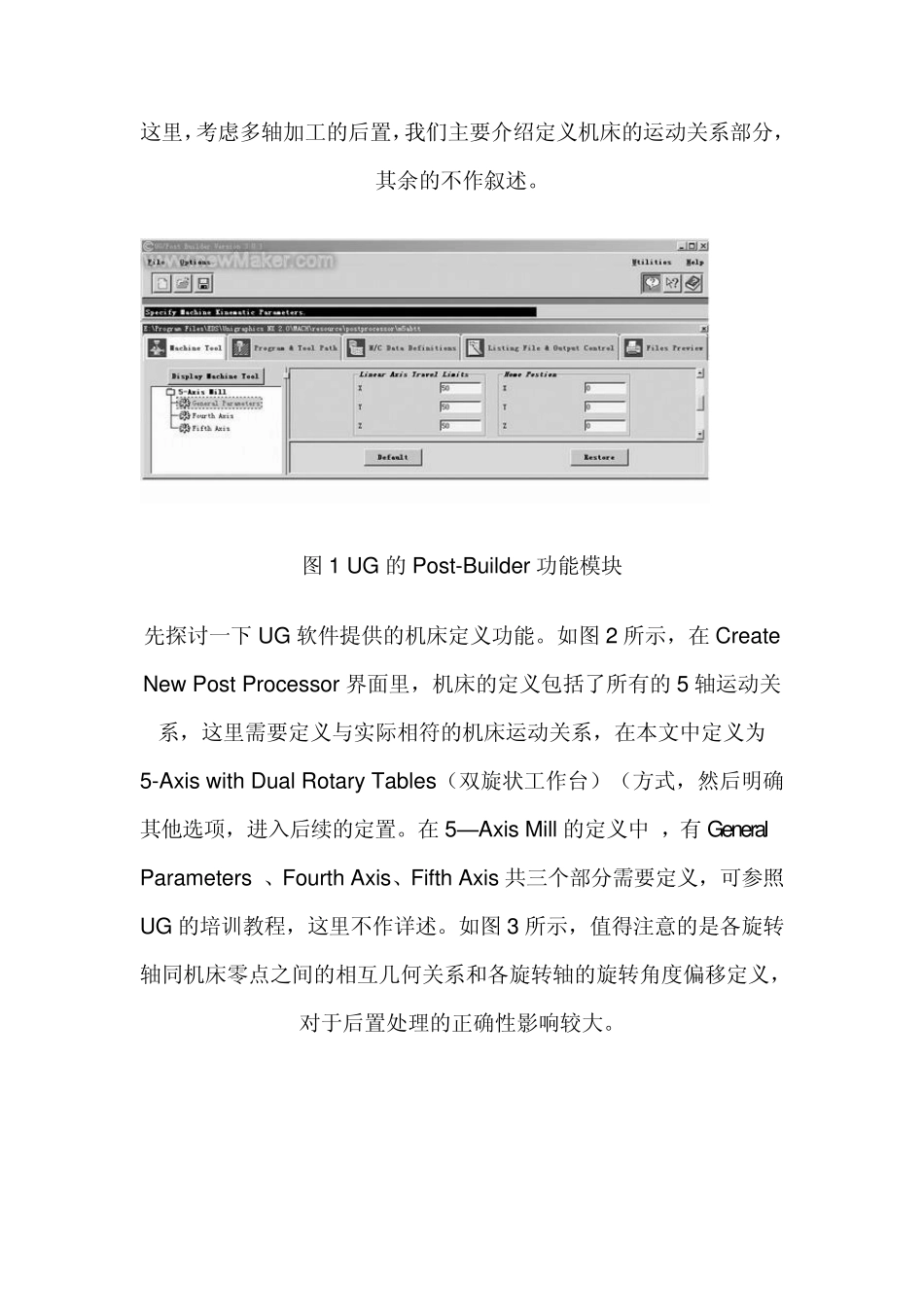

利用UG 后置处理由MAX-5 生成的刀位文件 一、前言 对于直纹面叶轮的5 轴铣削加工，熟悉的人都清楚叶轮专用编程软件MAX-5 有着明显的优势。该软件加工轨迹的定义方式丰富、刀具选择面广，加工效果非常好。但由于是专用软件，它的后置处理程序是由软件公司根据实际机床结构编写的，不具有通用性和可编辑性。实际的工作中，我们可能会碰到各种不同运动关系和结构的机床，是否可以提取 MAX-5 生成的刀位文件而通过其他的软件去实现灵活后置呢？如果这样的方式能够实现，将带给我们极大的方便，同时也增强了 MAX-5 软件的适应性。 UG 是一款高端的一体化软件，其 CAM 功能中的可变轴铣削方式就能够实现多轴加工。同时该软件还有一个很大的好处，它对自身的刀位文件可以灵活地后置，通过用户定义的后置处理程序就可生成实际机床所需的代码文件。由此，我们尝试通过 UG 软件去后置MAX-5软件生成的刀位文件，并成功地在双旋转工作台 5 轴机床上得以实现。本文就该方式的具体实现过程介绍如下。 二、UG 软件多轴加工后置处理程序的用户自定义 UG 软件中的Post-Bu ilder 是提供给用户定制后置处理程序的功能模块。该模块如图 1 所示，不仅可以对程序结构和代码进行定义，同时也可以对 这里，考虑多轴加工的后置，我们主要介绍定义机床的运动关系部分，其余的不作叙述。 图1 UG 的Post-Builder 功能模块 先探讨一下UG 软件提供的机床定义功能。如图2 所示，在Create New Post Processor 界面里，机床的定义包括了所有的5 轴运动关系，这里需要定义与实际相符的机床运动关系，在本文中定义为5-Axis with Dual Rotary Tables（双旋状工作台）（方式，然后明确其他选项，进入后续的定置。在5—Axis Mill 的定义中 ，有General Parameters 、Fourth Axis、Fifth Axis 共三个部分需要定义，可参照UG 的培训教程，这里不作详述。如图3 所示，值得注意的是各旋转轴同机床零点之间的相互几何关系和各旋转轴的旋转角度偏移定义，对于后置处理的正确性影响较大。 图2 UG 的机床定义界面 图3 定义机床旋转轴 另外，如图4 所示，在我们定义机床运动关系时可以利用Machine Tool Display 随时进行显示，并与实际相比较。最后在完成所有的定义后形成最初的后置程序。这个程序通常需要根据实际后置结果进行必要的调整和修改，以满足实际的需要。 图4 UG 中的机床仿真 三、用 UG 后置处理 MAX-5 刀位文...
