井下一采区排水泵房排水电控技术规格书

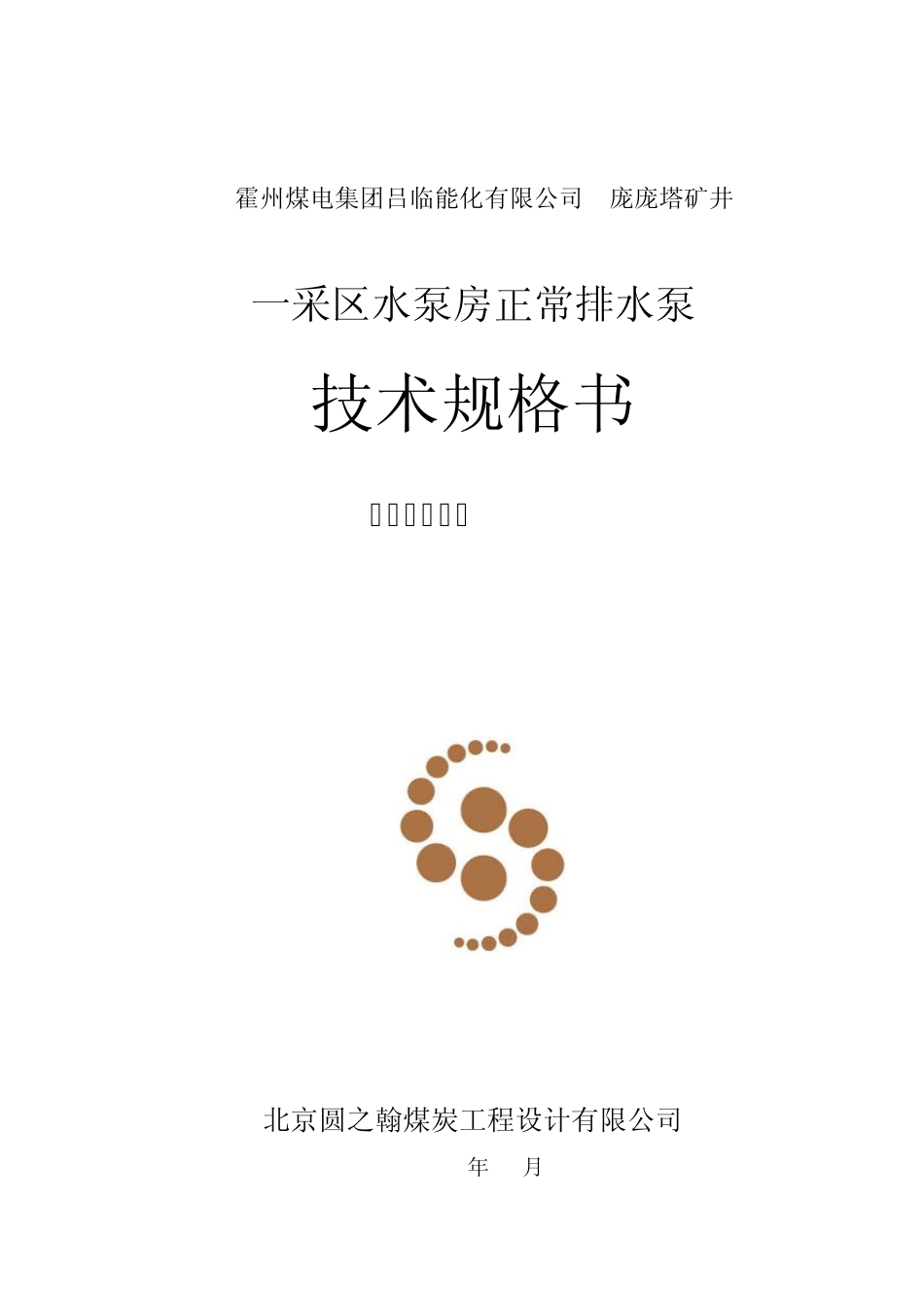

井下一采区排水泵房排水电控技术规格书_第1页
1/15

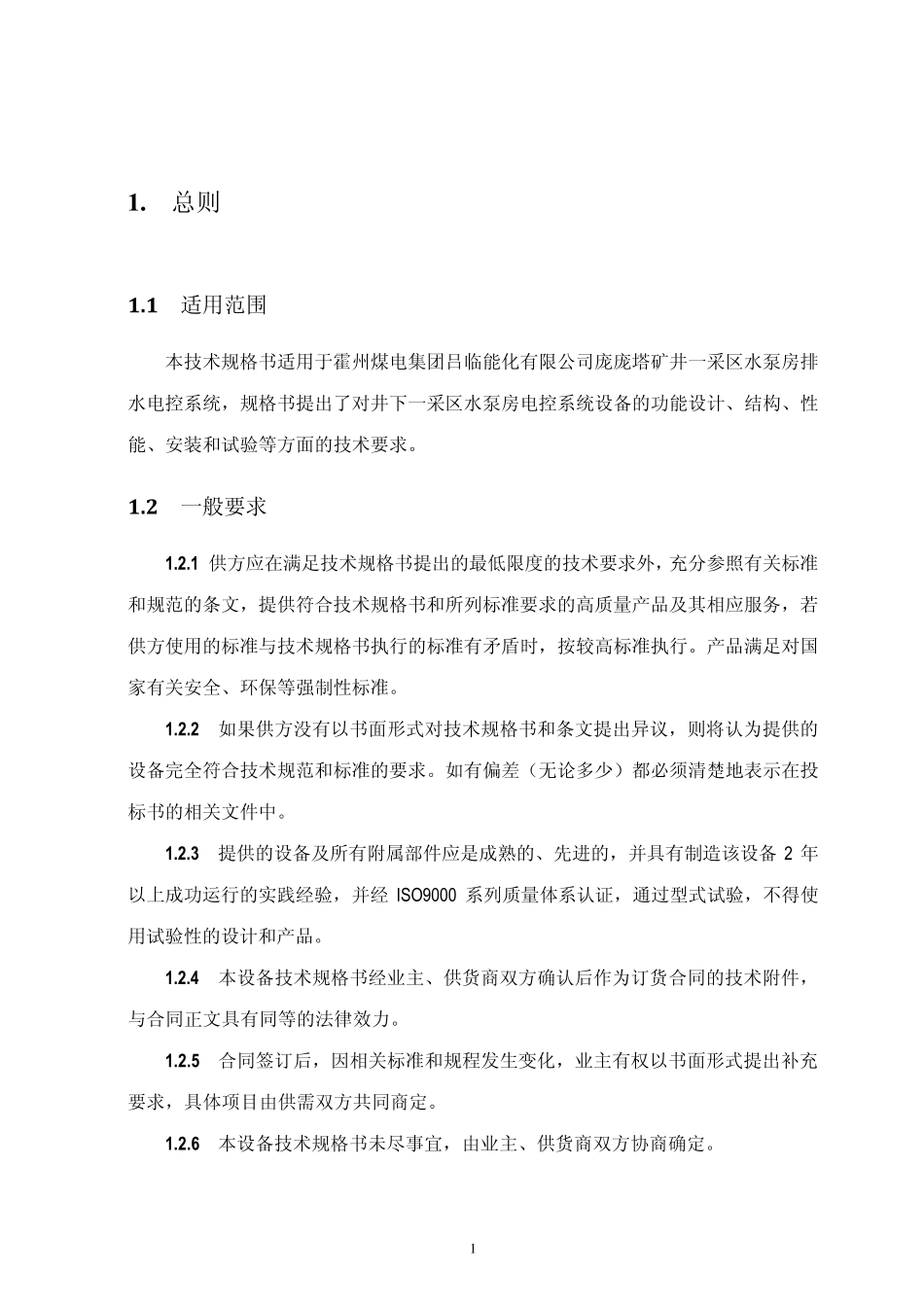

井下一采区排水泵房排水电控技术规格书_第2页
2/15

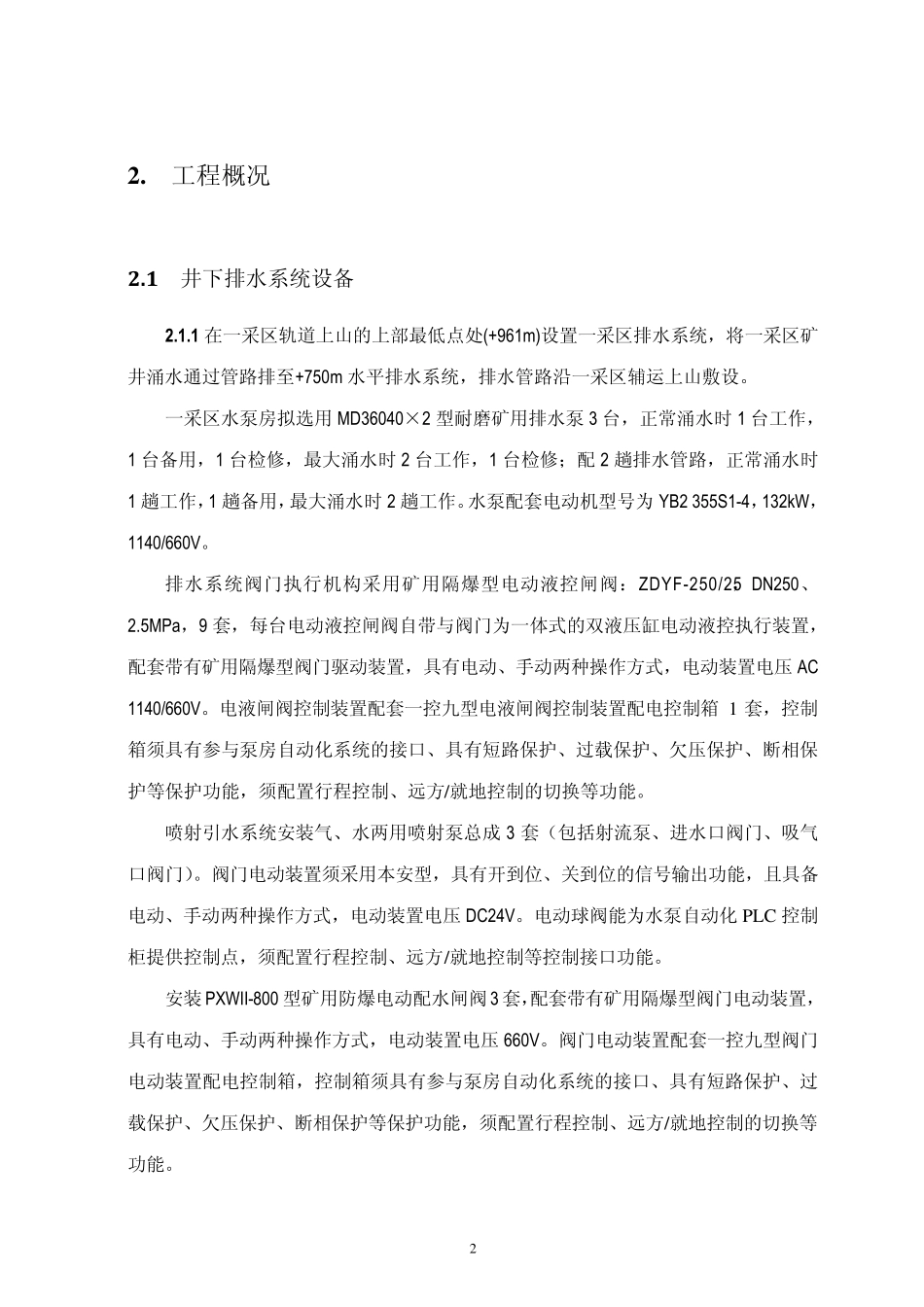

井下一采区排水泵房排水电控技术规格书_第3页
3/15
霍州煤电集团吕临能化有限公司 庞庞塔矿井 一采区水泵房正常排水泵 技术规格书 (电气部分) 北京圆之翰煤炭工程设计有限公司 2013年 11月 11 . 总则 1.1 适用范围 本技术规格书适用于霍州煤电集团吕临能化有限公司庞庞塔矿井一采区水泵房排水电控系统,规格书提出了对井下一采区水泵房电控系统设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 一般要求 1.2.1 供方应在满足技术规格书提出的最低限度的技术要求外,充分参照有关标准和规范的条文,提供符合技术规格书和所列标准要求的高质量产品及其相应服务,若供方使用的标准与技术规格书执行的标准有矛盾时,按较高标准执行。产品满足对国家有关安全、环保等强制性标准。 1.2.2 如果供方没有以书面形式对技术规格书和条文提出异议,则将认为提供的设备完全符合技术规范和标准的要求。如有偏差(无论多少)都必须清楚地表示在投标书的相关文件中。 1.2.3 提供的设备及所有附属部件应是成熟的、先进的,并具有制造该设备2 年以上成功运行的实践经验,并经 ISO9000 系列质量体系认证,通过型式试验,不得使用试验性的设计和产品。 1.2.4 本设备技术规格书经业主、供货商双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。 1.2.5 合同签订后,因相关标准和规程发生变化,业主有权以书面形式提出补充要求,具体项目由供需双方共同商定。 1.2.6 本设备技术规格书未尽事宜,由业主、供货商双方协商确定。 22 . 工程概况 2.1 井下排水系统设备 2.1.1 在一采区轨道上山的上部最低点处(+961m )设置一采区排水系统,将一采区矿井涌水通过管路排至+750m 水平排水系统,排水管路沿一采区辅运上山敷设。 一采区水泵房拟选用MD36040×2 型耐磨矿用排水泵3 台,正常涌水时 1 台工作,1 台备用,1 台检修,最大涌水时 2 台工作,1 台检修;配 2 趟排水管路,正常涌水时1 趟工作,1 趟备用,最大涌水时 2 趟工作。水泵配套电动机型号为 YB2 355S1-4,132kW,1140/660V。 排水系统阀门执行机构采用矿用隔爆型电动液控闸阀:ZDYF-250/25,DN250、2.5MPa,9 套,每台电动液控闸阀自带与阀门为一体式的双液压缸电动液控执行装置,配套带有矿用隔爆型阀门驱动装置,具有电动、手动两种操作方式,电动装置电压 AC 1140/660V。电液闸阀控制装置配套一控九型电液闸阀控制装置配电控制箱 1 套,控制箱须具有参与泵房自动化系...
