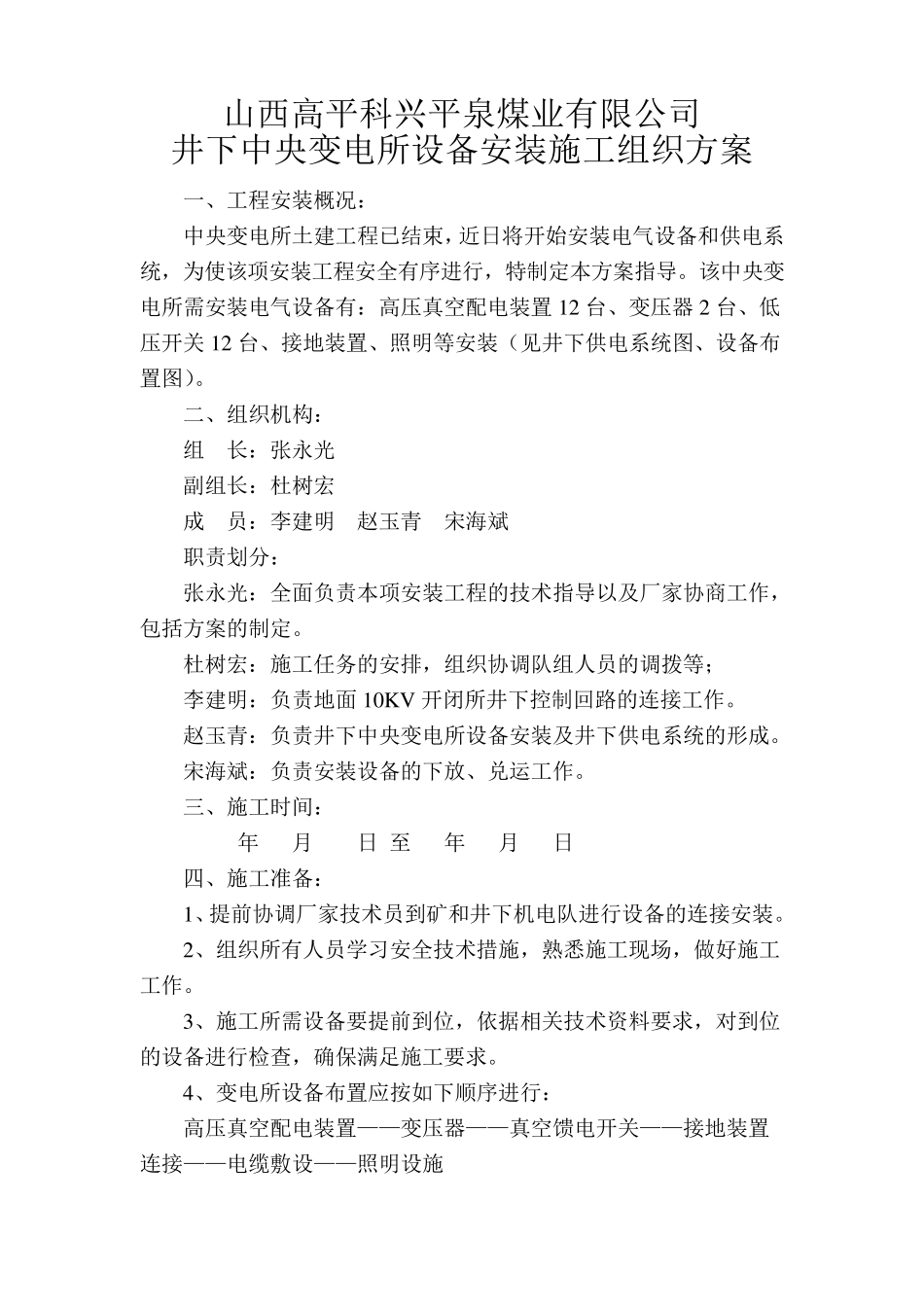

山西高平科兴平泉煤业有限公司 井下中央变电所设备安装施工组织方案 一、工程安装概况： 中央变电所土建工程已结束，近日将开始安装电气设备和供电系统，为使该项安装工程安全有序进行，特制定本方案指导。该中央变电所需安装电气设备有：高压真空配电装置 12 台、变压器 2 台、低压开关 12 台、接地装置、照明等安装（见井下供电系统图、设备布置图）。 二、组织机构： 组 长：张永光 副组长：杜树宏 成 员：李建明 赵玉青 宋海斌 职责划分： 张永光：全面负责本项安装工程的技术指导以及厂家协商工作，包括方案的制定。 杜树宏：施工任务的安排，组织协调队组人员的调拨等； 李建明：负责地面 10K V 开闭所井下控制回路的连接工作。 赵玉青：负责井下中央变电所设备安装及井下供电系统的形成。 宋海斌：负责安装设备的下放、兑运工作。 三、施工时间： 年 月 日 至 年 月 日 四、施工准备： 1、提前协调厂家技术员到矿和井下机电队进行设备的连接安装。 2、组织所有人员学习安全技术措施，熟悉施工现场，做好施工工作。 3、施工所需设备要提前到位，依据相关技术资料要求，对到位的设备进行检查，确保满足施工要求。 4、变电所设备布置应按如下顺序进行： 高压真空配电装置——变压器——真空馈电开关——接地装置连接——电缆敷设——照明设施 5、根据设计及安装工艺，施工材料、工具必须准备充分。 6、施工布置见附图①、中央变电站供电系统图②。 五、主要施工设备设施一览表 序号 名称 规格 单位 数量 备注 1 平板车 5T 辆 3 2 电焊机 BX-400 台 1 3 三角架 个 3 4 吊链 5t/10t 台 4/2 配套绳卡、钢丝绳等 5 兆欧表 2500V 支 1 6 接地摇表 支 1 7 压线钳 支 1 六、施工方案及方法 （一）设备的运输 （1）提前由调度室协商维修队将所需安装的高爆开关、低压馈电、变压器装入平板车，捆绑牢固后运至井口。利用主斜井绞车下放变电所设备，设备下放至井底后沿运输轨道运输至变电所轨道大巷侧防火门进入中央变电所设备安装位置处。 （2）设备吊运前,运输人员必须熟知每台设备的安装位置，根据安装位置决定设备的下井顺序。 （3）在施工过程中，施工人员必须具体分工，明确职责。在吊挂过程中，要切实遵守现场秩序，服从命令听指挥，不得擅自离开工作岗位。 （4）整个施工作业过程中要做好现场的清理，清除障碍物，以便操作。 责任单位：维修队 责 任...
