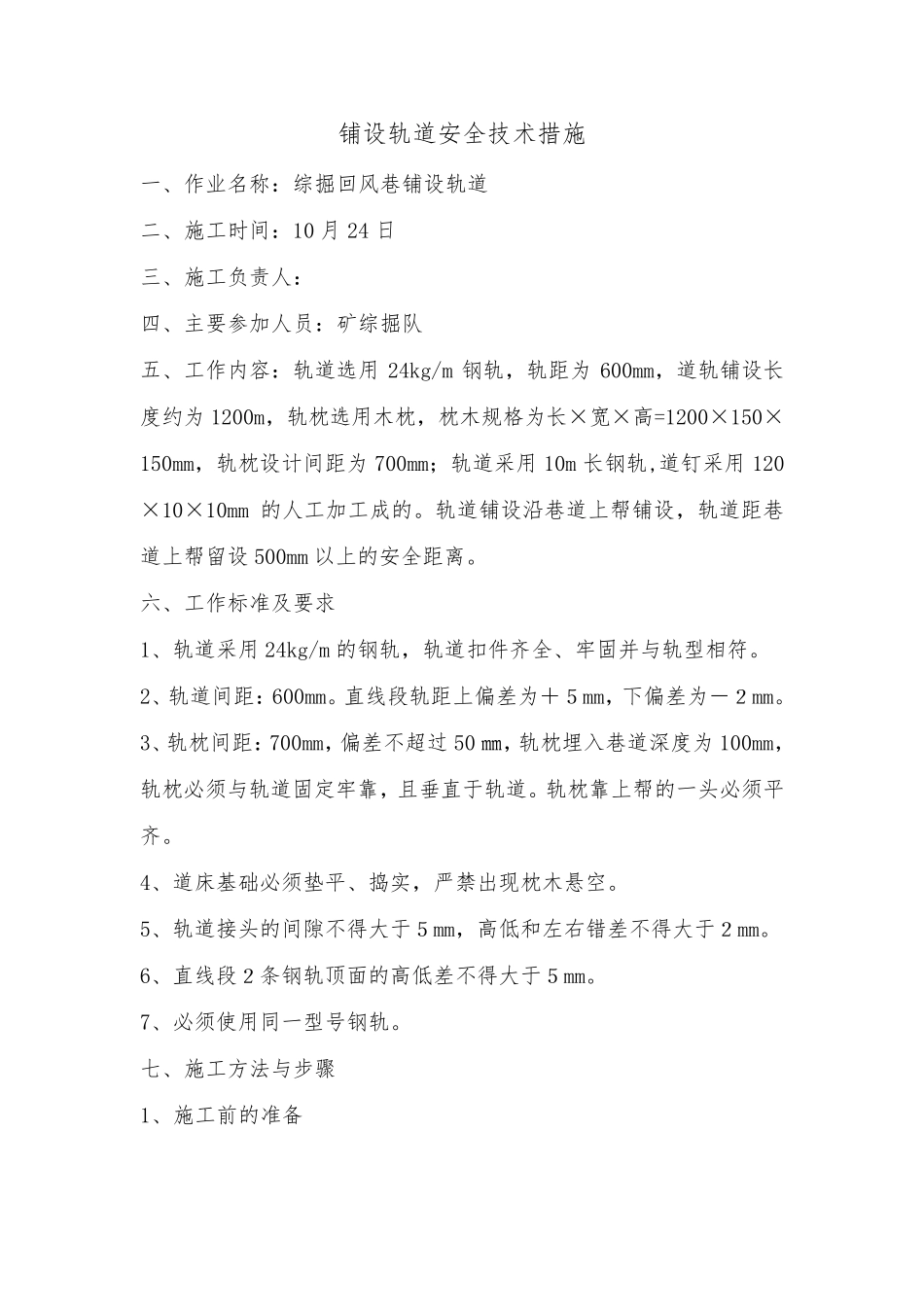

回风巷铺设轨道 安 全 技 术 措 施 编制单位：生产技术科 编制日期:2015 年 10 月 20 日 会审表 名称：回风巷铺设轨道安全技术措施 审批地点： 主持人： 审批时间： 年 月 日 审批单位 审批人 审批意见 机电运输科 通风安全科 生产技术科 调 度 室 机电副矿长 生产副矿长 安全副矿长 总工程师 矿 长 铺设轨道安全技术措施 一、作业名称：综掘回风巷铺设轨道 二、施工时间：10 月24 日 三、施工负责人： 四、主要参加人员：矿综掘队 五、工作内容：轨道选用24kg/m 钢轨，轨距为600mm，道轨铺设长度约为1200m，轨枕选用木枕，枕木规格为长×宽×高=1200×150×150mm，轨枕设计间距为700mm；轨道采用10m 长钢轨,道钉采用120×10×10mm 的人工加工成的。轨道铺设沿巷道上帮铺设，轨道距巷道上帮留设500mm 以上的安全距离。 六、工作标准及要求 1、轨道采用24kg/m 的钢轨，轨道扣件齐全、牢固并与轨型相符。 2、轨道间距：600mm。直线段轨距上偏差为＋５mm，下偏差为－２mm。 3、轨枕间距：700mm，偏差不超过 50 ㎜，轨枕埋入巷道深度为100mm，轨枕必须与轨道固定牢靠，且垂直于轨道。轨枕靠上帮的一头必须平齐。 4、道床基础必须垫平、捣实，严禁出现枕木悬空。 5、轨道接头的间隙不得大于５mm，高低和左右错差不得大于２mm。 6、直线段２条钢轨顶面的高低差不得大于５mm。 7、必须使用同一型号钢轨。 七、施工方法与步骤 1、施工前的准备 （1）、检查铺轨地段的巷道、轨道中心线、位置等测点是否满足施工需要，特别是弯道部分的巷道是否够宽。 （2）、准备工具和备料：铺轨前，必须把施工中所有的工具准备齐全，按照要求把铺轨材料、道碴、轨枕和钢轨等准备好。 2、施工方法与步骤 （1）、平整道床：沿巷道底板的高度把道床平整好。 （2）、挖轨枕基础:随着道床的平整，按照轨道的中线间距 700mm挖枕基础。 （3）、摆设轨枕，摆设要以轨道中心线为准，用小线拉出轨枕一端的边线，保证轨枕排列整齐，轨枕间距按照规定摆设 （4）、摆设钢轨，摆设时要注意接头的间隙宽度，防止钉道时做过多的窜动。钢轨的接头在直线上应该对齐，接头的地方要悬空。轨枕中心距接头的距离不应超过 300 毫米。 （5）、钉道。钉道钉时要稳、准，钉入后逐渐加力，钉紧钉牢。道钉下入不稳时，严禁用力过猛，防止伤人。 （6）、穿道夹板螺丝时严禁用手指探眼。 （7）、铺设的轨道质量要符合相关质量...
