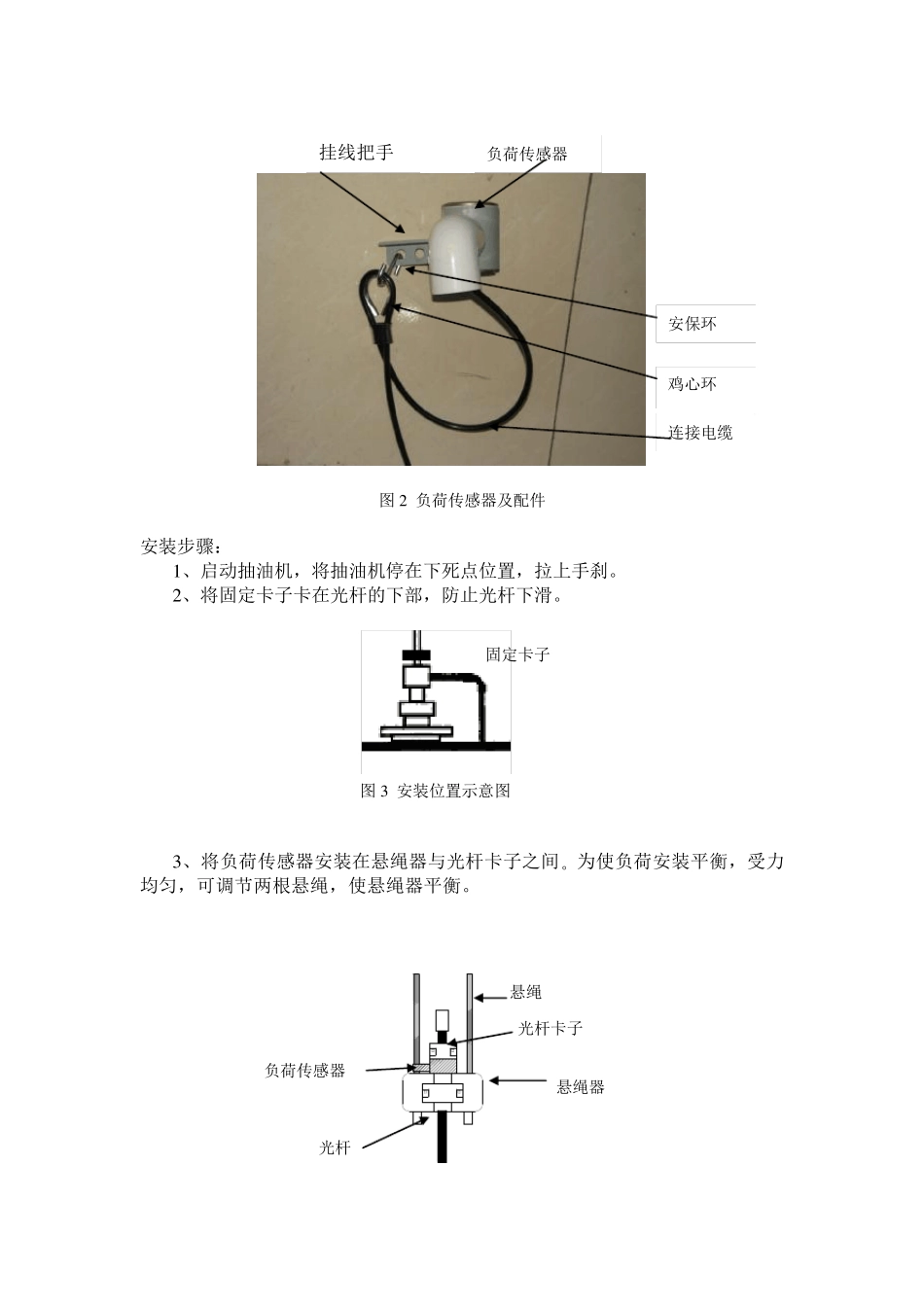

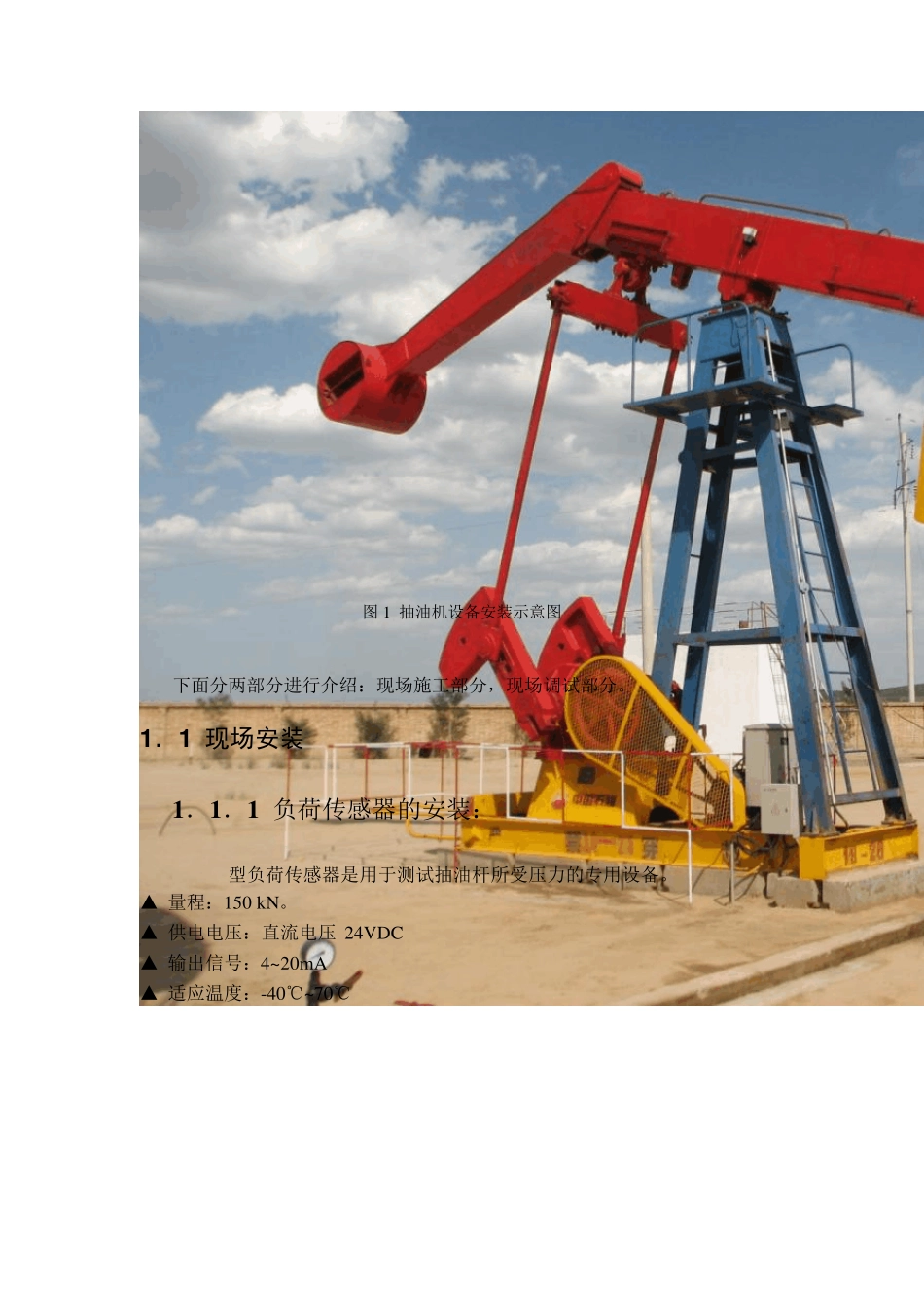

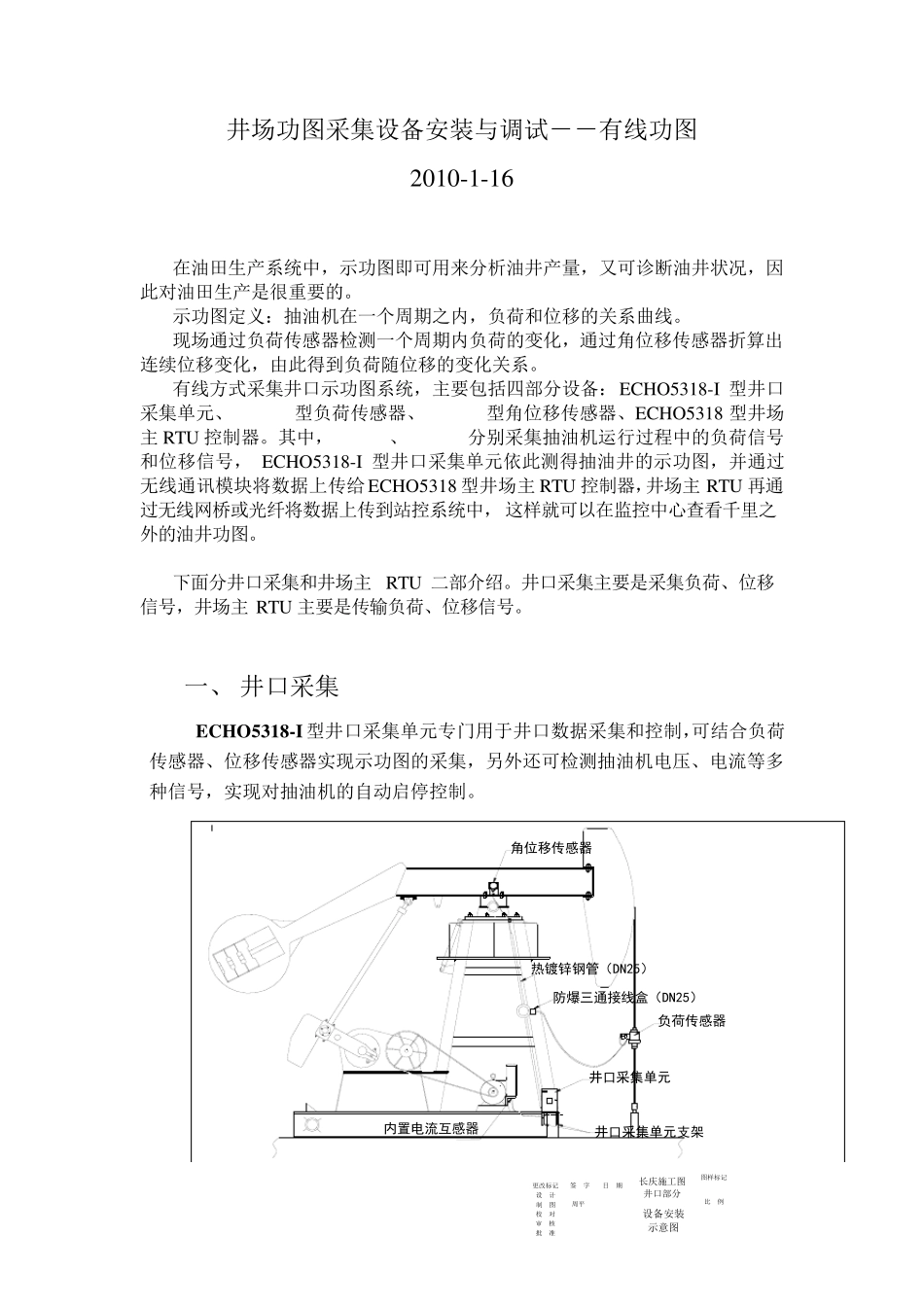

井场功图采集设备安装与调试--有线功图 2010-1-16 在油田生产系统中,示功图即可用来分析油井产量,又可诊断油井状况,因此对油田生产是很重要的。 示功图定义:抽油机在一个周期之内,负荷和位移的关系曲线。 现场通过负荷传感器检测一个周期内负荷的变化,通过角位移传感器折算出连续位移变化,由此得到负荷随位移的变化关系。 有线方式采集井口示功图系统,主要包括四部分设备:ECHO5318-I 型井口采集单元、S910CQ型负荷传感器、S907CQ型角位移传感器、ECHO5318 型井场主RTU 控制器。其中,S910CQ、S907CQ分别采集抽油机运行过程中的负荷信号和位移信号, ECHO5318-I 型井口采集单元依此测得抽油井的示功图,并通过无线通讯模块将数据上传给 ECHO5318 型井场主RTU 控制器,井场主RTU 再通过无线网桥或光纤将数据上传到站控系统中,这样就可以在监控中心查看千里之外的油井功图。 下面分井口采集和井场主RTU 二部介绍。井口采集主要是采集负荷、位移信号,井场主RTU 主要是传输负荷、位移信号。 一、 井口采集 ECHO 5318-I 型井口采集单元专门用于井口数据采集和控制,可结合负荷传感器、位移传感器实现示功图的采集,另外还可检测抽油机电压、电流等多种信号,实现对抽油机的自动启停控制。 批 准- -41图样标记比 例签 字日 期设 计校 对制 图审 核更改标记角位移传感器负荷传感器井口采集单元热镀锌钢管(DN25)防爆三通接线盒(DN25)井口采集单元支架长庆施工图井口部分设备安装示意图周平内置电流互感器 图1 抽油机设备安装示意图 下面分两部分进行介绍:现场施工部分,现场调试部分。 1 .1 现场安装 1 .1 .1 负荷传感器的安装: S910CQ型负荷传感器是用于测试抽油杆所受压力的专用设备。 ▲ 量程:150 kN。 ▲ 供电电压:直流电压 24VDC ▲ 输出信号:4~20mA ▲ 适应温度:-40℃~70℃ 图2 负荷传感器及配件 安装步骤: 1 、启动抽油机,将抽油机停在下死点位置,拉上手刹。 2 、将固定卡子卡在光杆的下部,防止光杆下滑。 固定卡子 图3 安装位置示意图 3 、将负荷传感器安装在悬绳器与光杆卡子之间。为使负荷安装平衡,受力均匀,可调节两根悬绳,使悬绳器平衡。 挂线把手 连接电缆 负荷传感器 鸡心环 安保环 固定卡子 悬绳 光杆卡子 悬绳器 光杆 负荷传感器 图4 负荷传感器安装示意图 4、负荷传感器安装好后,安装负荷电缆。对于负荷电缆,在负荷传...
