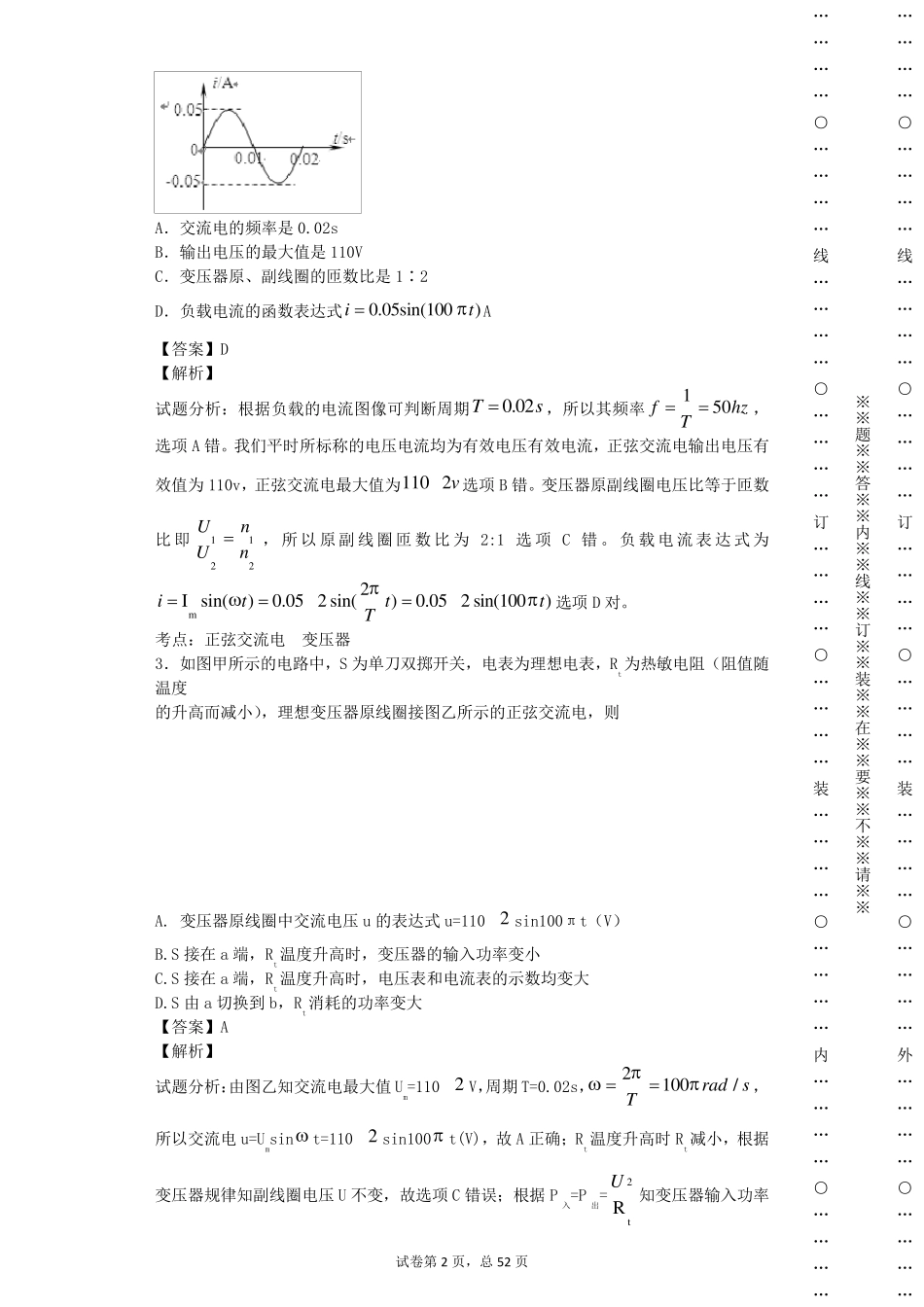

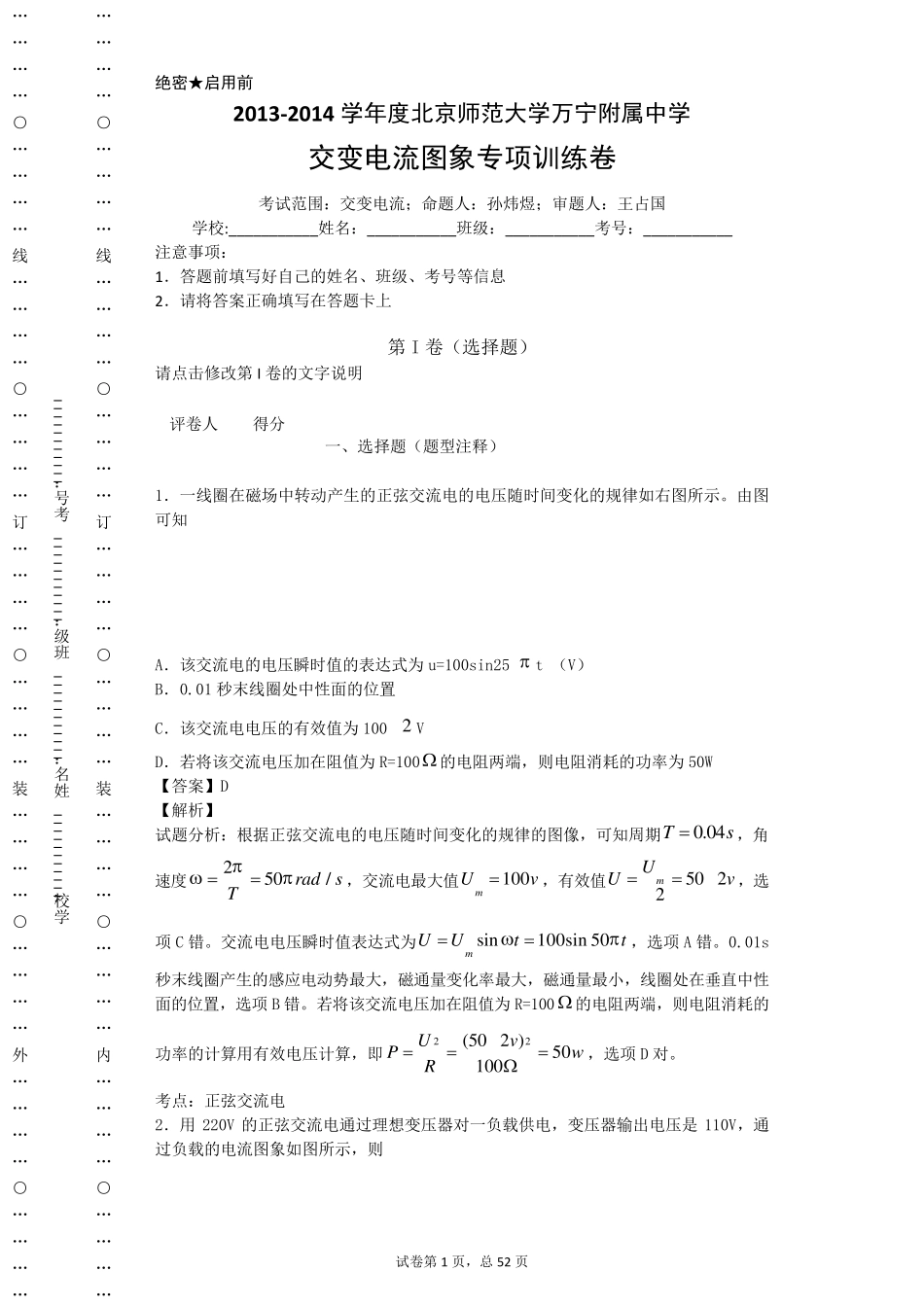

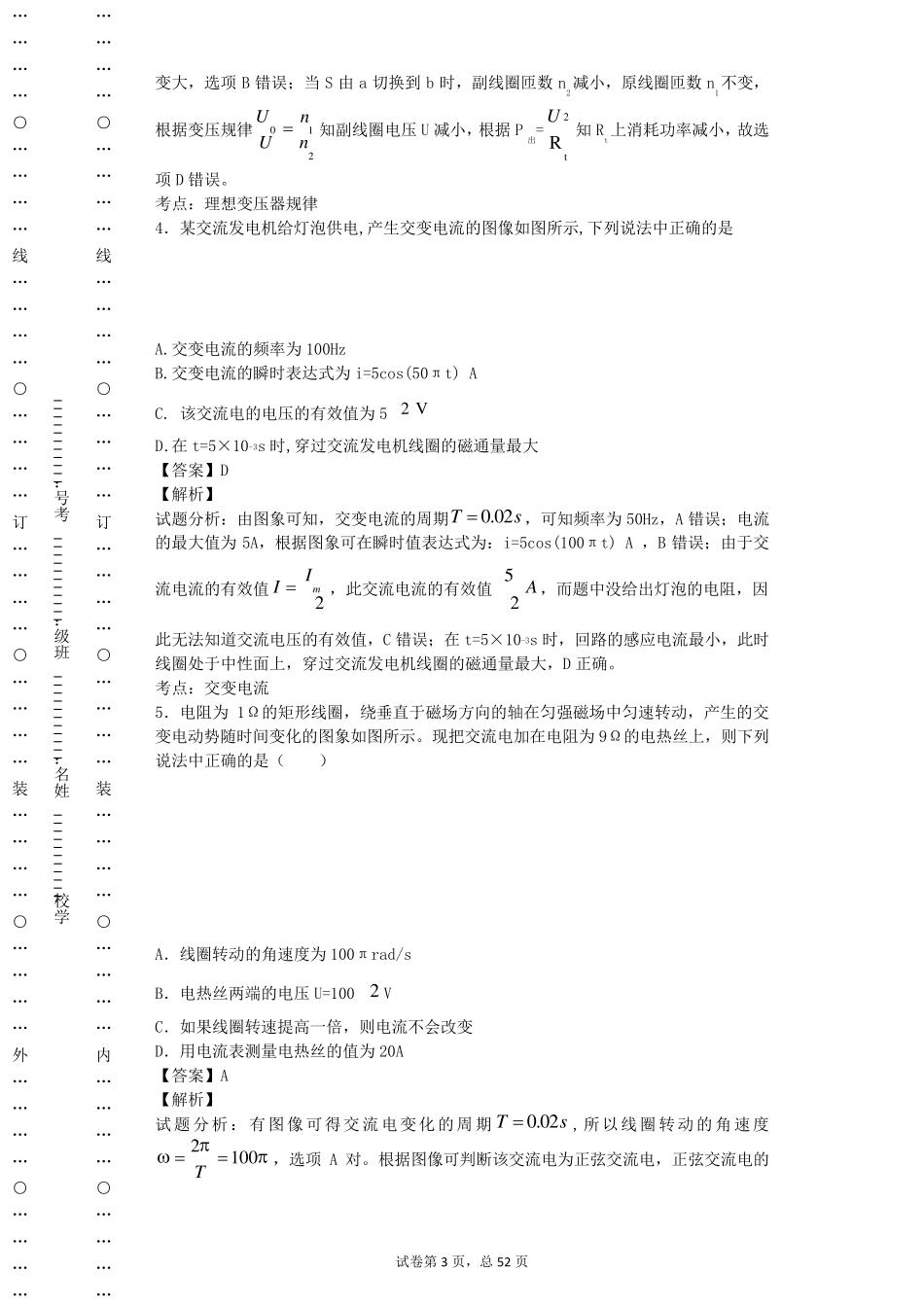

试卷第1 页，总52 页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 学校:___________姓名：___________班级：___________考号：___________ …………○…………内…………○…………装…………○…………订…………○…………线…………○………… 绝密★启用前 2013-2014 学年度北京师范大学万宁附属中学 交变电流图象专项训练卷 考试范围：交变电流；命题人：孙炜煜；审题人：王占国 学校:_ _ _ _ _ _ _ _ _ _ _ 姓名：_ _ _ _ _ _ _ _ _ _ _ 班级：_ _ _ _ _ _ _ _ _ _ _ 考号：_ _ _ _ _ _ _ _ _ _ _ 注意事项： 1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上 第I 卷（选择题） 请点击修改第I 卷的文字说明 评卷人 得分 一、选择题（题型注释） 1．一线圈在磁场中转动产生的正弦交流电的电压随时间变化的规律如右图所示。由图可知 A．该交流电的电压瞬时值的表达式为 u=100sin25 t （V） B．0.01 秒末线圈处中性面的位置 C．该交流电电压的有效值为 100 2 V D．若将该交流电压加在阻值为 R=100 的电阻两端，则电阻消耗的功率为 50W 【答案】D 【解析】 试题分析：根据正弦交流电的电压随时间变化的规律的图像，可知周期0.04Ts，角速度250/radsT，交流电最大值100mUv，有效值50 22mUUv，选项 C 错。交流电电压瞬时值表达式为sin100sin 50mUUtt，选项 A 错。0.01s秒末线圈产生的感应电动势最大，磁通量变化率最大，磁通量最小，线圈处在垂直中性面的位置，选项 B 错。若将该交流电压加在阻值为 R=100 的电阻两端，则电阻消耗的功率的计算用有效电压计算，即22(50 2 )50100UvPwR，选项 D 对 。 考点：正弦交流电 2．用220V 的正弦交流电通过 理 想 变压器 对 一负 载 供 电，变压器 输 出 电压是110V，通过 负 载 的电流图象 如图所示，则 试卷第2 页，总52 页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… ※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※ …………○…………内…………○…………装…………○…………订…………○…………线…………○………… A．交流电的频率是0.02s B．输...
