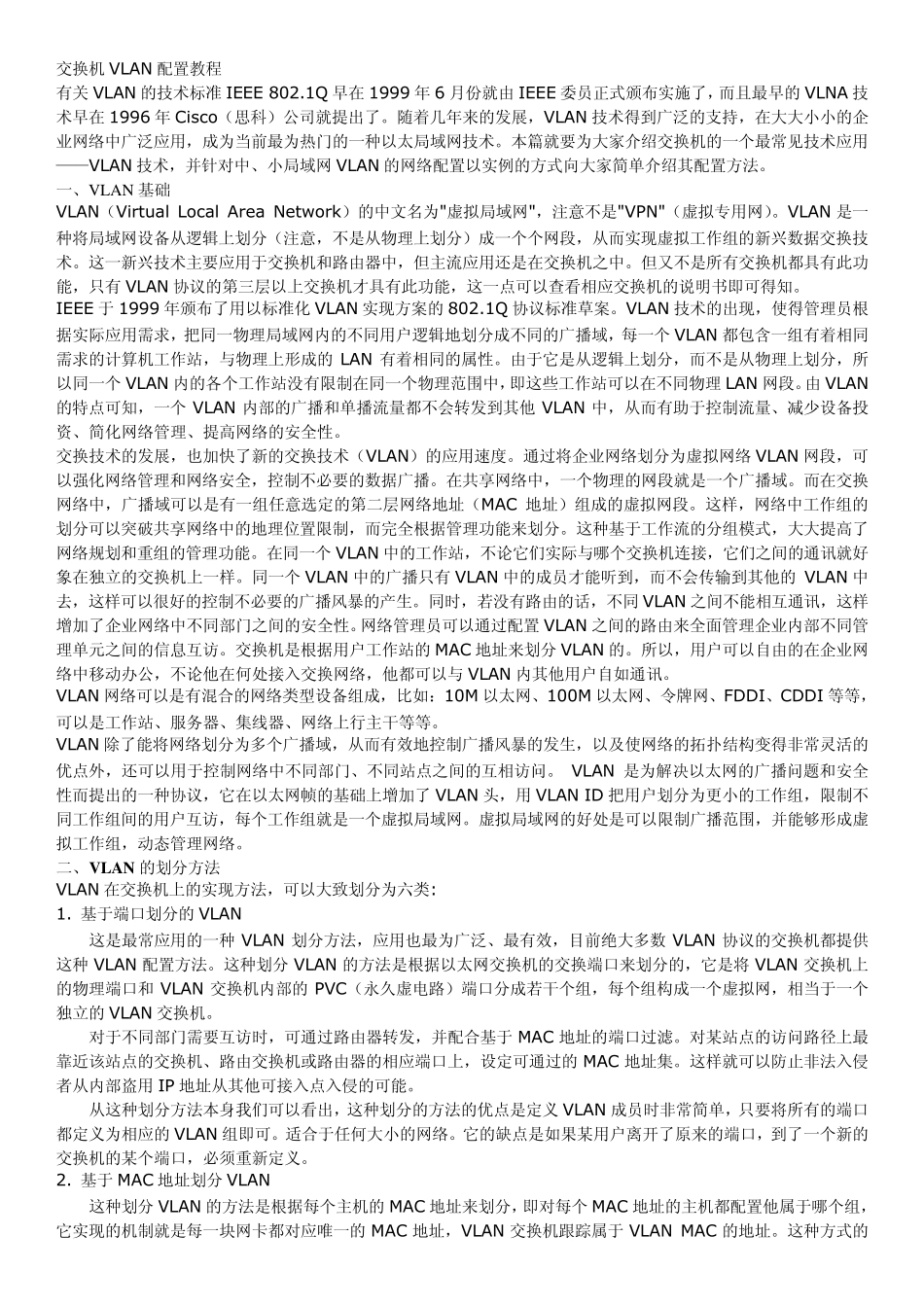

交换机VLAN配置教程

交换机VLAN 配置教程 有关VLAN 的技术标准IEEE 802.1Q 早在1999 年6 月份就由IEEE 委员正式颁布实施了，而且最早的VLNA 技术早在1996 年Cisco（思科）公司就提出了。随着几年来的发展，VLAN 技术得到广泛的支持，在大大小小的企业网络中广泛应用，成为当前最为热门的一种以太局域网技术。本篇就要为大家介绍交换机的一个最常见技术应用——VLAN 技术，并针对中、小局域网VLAN 的网络配置以实例的方式向大家简单介绍其配置方法。 一、VLAN 基础 VLAN（Virtual Local Area Netw ork）的中文名为"虚拟局域网"，注意不是"VPN"（虚拟专用网）。VLAN 是一种将局域网设备从逻辑上划分（注意，不是从物理上划分）成一个个网段，从而实现虚拟工作组的新兴数据交换技术。这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。但又不是所有交换机都具有此功能，只有VLAN 协议的第三层以上交换机才具有此功能，这一点可以查看相应交换机的说明书即可得知。 IEEE 于 1999 年颁布了用以标准化 VLAN 实现方案的802.1Q 协议标准草案。VLAN 技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个VLAN 都包含一组有着相同需求的计算机工作站，与物理上形成的LAN 有着相同的属性。由于它是从逻辑上划分，而不是从物理上划分，所以同一个VLAN 内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理 LAN 网段。由VLAN的特点可知，一个VLAN 内部的广播和单播流量都不会转发到其他 VLAN 中，从而有助于控制流量、减少设备投资、简化网络管理、提高网络的安全性。 交换技术的发展，也加快了新的交换技术（VLAN）的应用速度。通过将企业网络划分为虚拟网络VLAN 网段，可以强化网络管理和网络安全，控制不必要的数据广播。在共享网络中，一个物理的网段就是一个广播域。而在交换网络中，广播域可以是有一组任意选定的第二层网络地址（MAC 地址）组成的虚拟网段。这样，网络中工作组的划分可以突破共享网络中的地理位置限制，而完全根据管理功能来划分。这种基于工作流的分组模式，大大提高了网络规划和重组的管理功能。在同一个VLAN 中的工作站，不论它们实际与哪个交换机连接，它们之间的通讯就好象在独立的交换机上一样。同一个VLAN 中的广播只有VLAN 中的成员才能听到，而不会传输到其他的 VLAN 中去，这样可以很好的控制不必要的广播...
