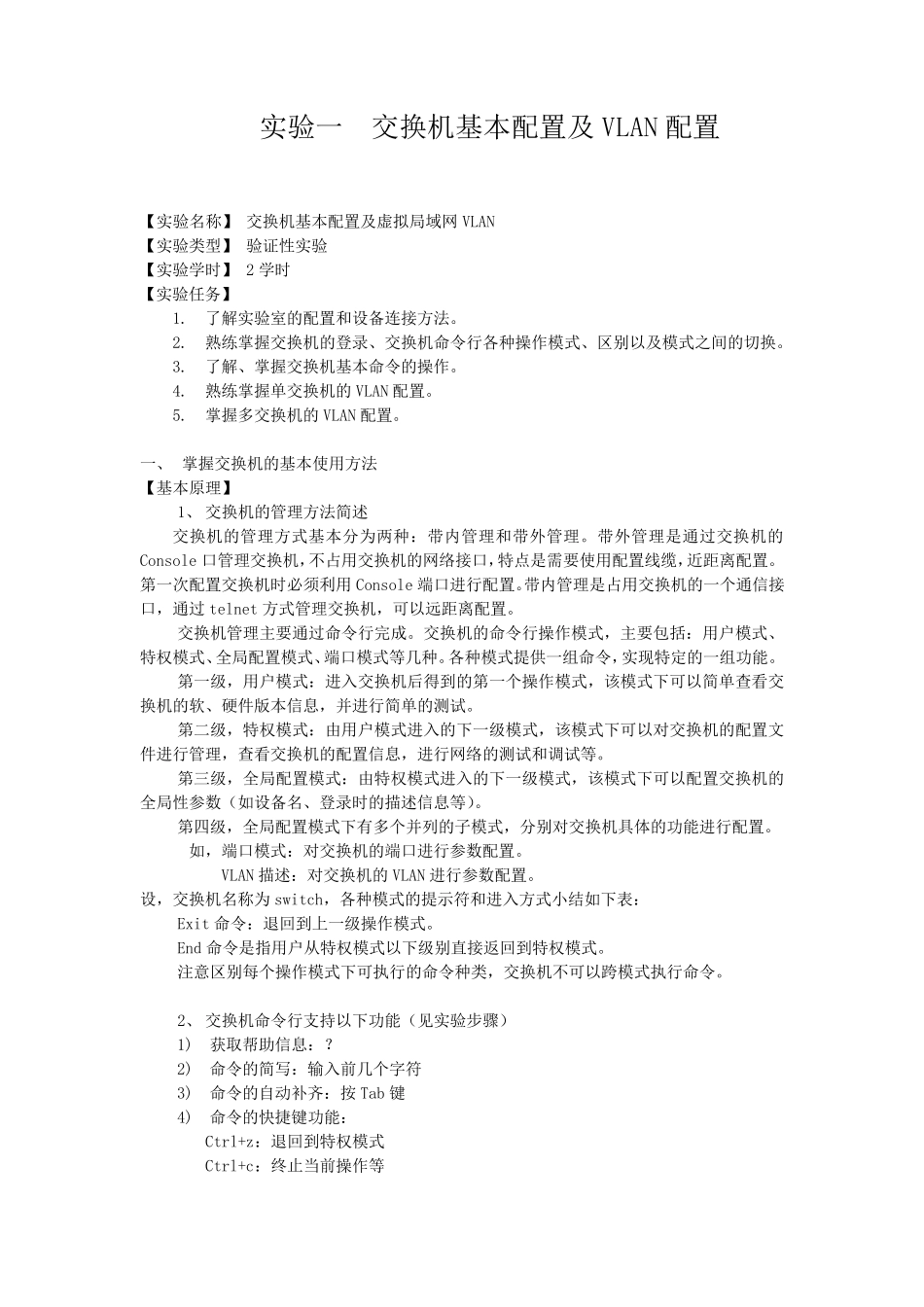

实验一 交换机基本配置及VLAN 配置 【实验名称】 交换机基本配置及虚拟局域网VLAN 【实验类型】 验证性实验 【实验学时】 2 学时 【实验任务】 1. 了解实验室的配置和设备连接方法。 2. 熟练掌握交换机的登录、交换机命令行各种操作模式、区别以及模式之间的切换。 3. 了解、掌握交换机基本命令的操作。 4. 熟练掌握单交换机的VLAN 配置。 5. 掌握多交换机的VLAN 配置。 一、 掌握交换机的基本使用方法 【基本原理】 1、 交换机的管理方法简述 交换机的管理方式基本分为两种：带内管理和带外管理。带外管理是通过交换机的Console 口管理交换机，不占用交换机的网络接口，特点是需要使用配置线缆，近距离配置。第一次配置交换机时必须利用 Console 端口进行配置。带内管理是占用交换机的一个通信接口，通过 telnet 方式管理交换机，可以远距离配置。 交换机管理主要通过命令行完成。交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。各种模式提供一组命令，实现特定的一组功能。 第一级，用户模式：进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。 第二级，特权模式：由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。 第三级，全局配置模式：由特权模式进入的下一级模式，该模式下可以配置交换机的全局性参数（如设备名、登录时的描述信息等）。 第四级，全局配置模式下有多个并列的子模式，分别对交换机具体的功能进行配置。 如，端口模式：对交换机的端口进行参数配置。 VLAN 描述：对交换机的VLAN 进行参数配置。 设，交换机名称为 switch，各种模式的提示符和进入方式小 结 如下表 ： Exit 命令：退 回 到上 一级操作模式。 End 命令是指 用户从 特权模式以下级别直 接返 回 到特权模式。 注 意 区别每 个操作模式下可执 行的命令种类，交换机不可以跨 模式执 行命令。 2、 交换机命令行支 持 以下功能（见 实验步 骤 ） 1) 获 取 帮 助 信息：？ 2) 命令的简写 ：输 入前 几个字 符 3) 命令的自 动 补 齐 ：按 Tab 键 4) 命令的快 捷 键 功能： Ctrl+z：退 回 到特权模式 Ctrl+c：终 止 当 前 操作等 【 实 验 设 备 】 Cisco Packet Tracer:3 台 ...
