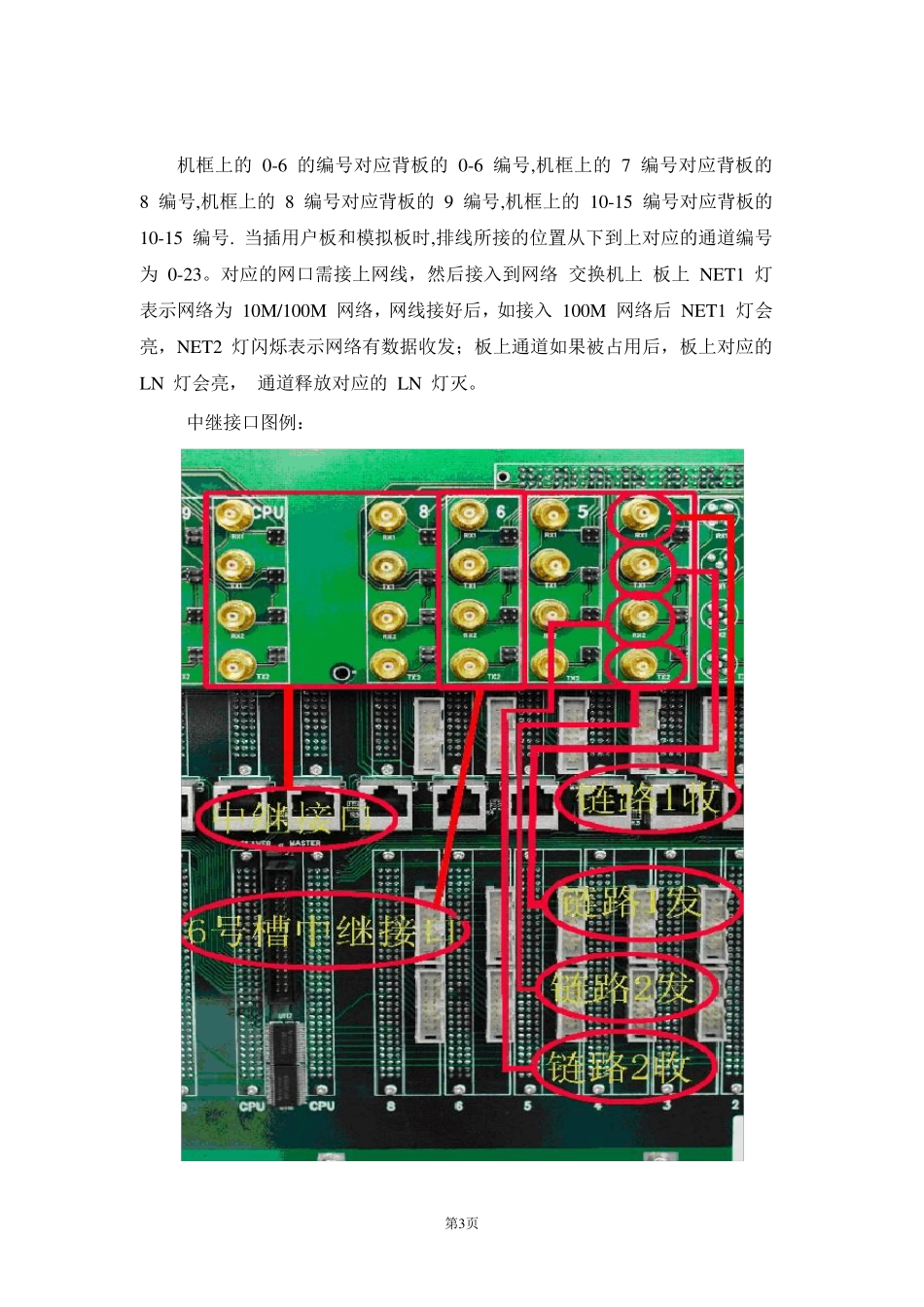

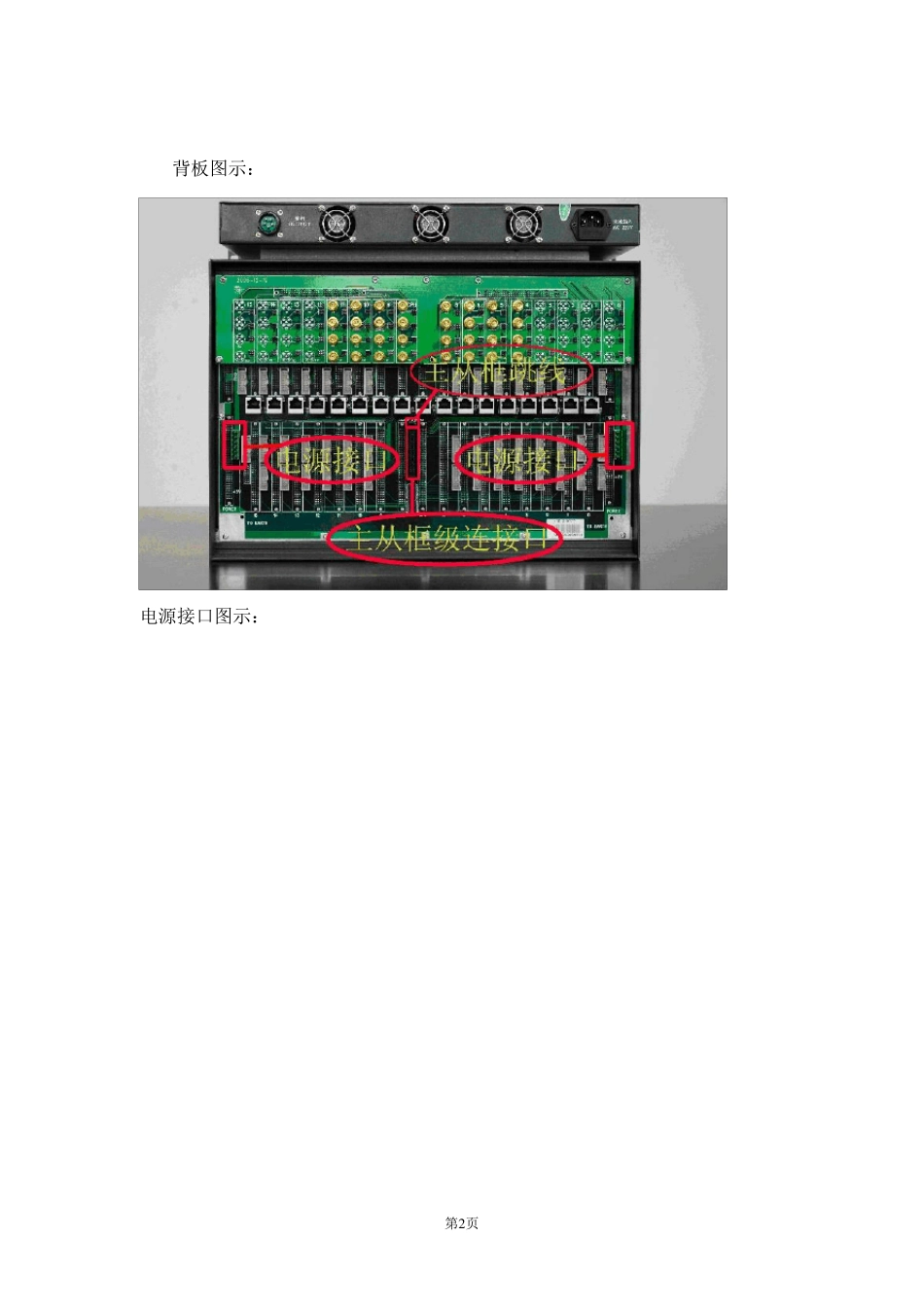

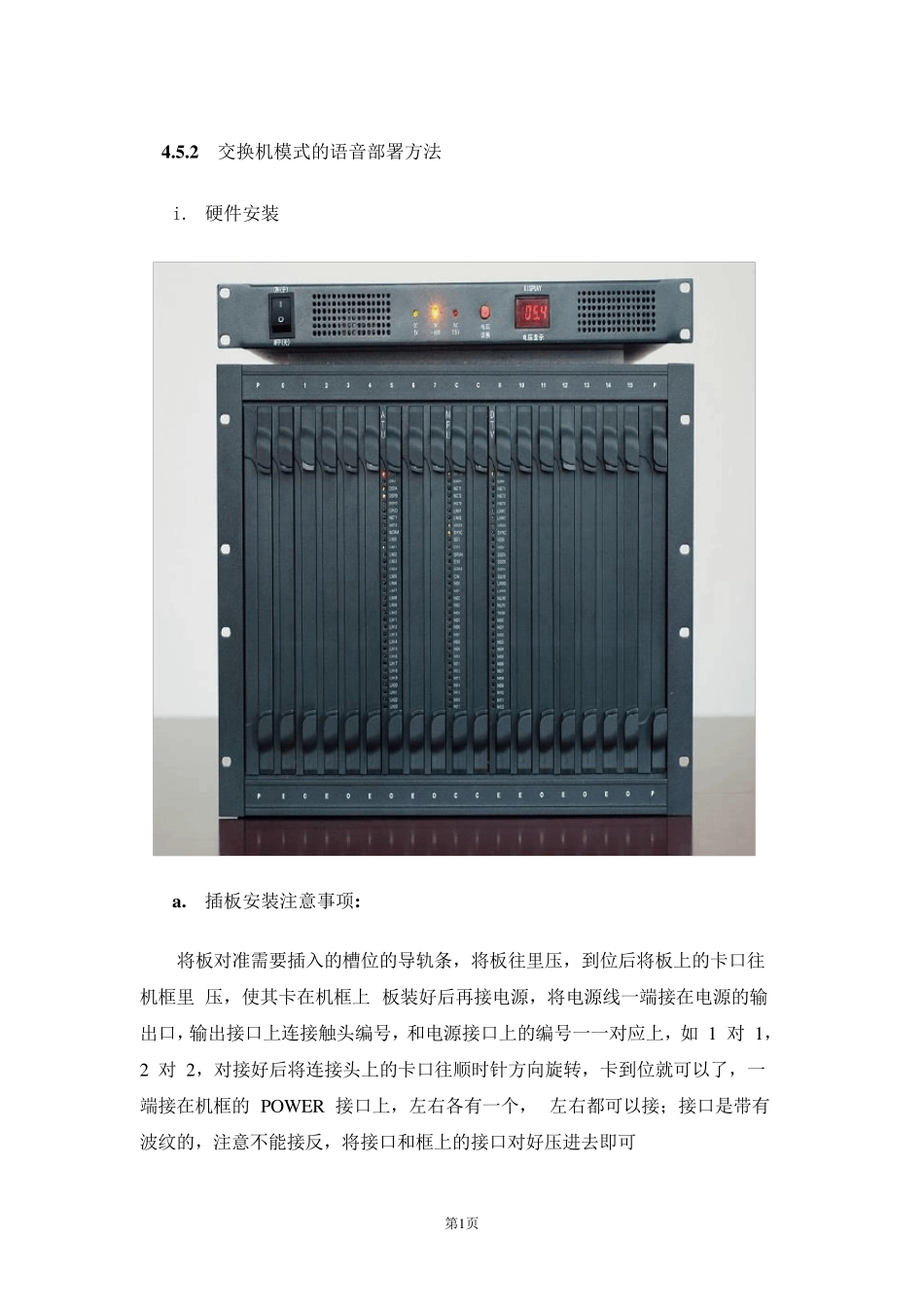

第1页 4.5.2 交换机模式的语音部署方法 i. 硬件安装 a . 插板安装注意事项: 将板对准需要插入的槽位的导轨条，将板往里压，到位后将板上的卡口往机框里 压，使其卡在机框上 板装好后再接电源，将电源线一端接在电源的输出口，输出接口上连接触头编号，和电源接口上的编号一一对应上，如 1 对 1，2 对 2，对接好后将连接头上的卡口往顺时针方向旋转，卡到位就可以了，一端接在机框的 POW ER 接口上，左右各有一个， 左右都可以接；接口是带有波纹的，注意不能接反，将接口和框上的接口对好压进去即可 第2 页 背板图示： 电源接口图示： 第3页 机框上的 0-6 的编号对应背板的 0-6 编号,机框上的 7 编号对应背板的 8 编号,机框上的 8 编号对应背板的 9 编号,机框上的 10-15 编号对应背板的 10-15 编号. 当插用户板和模拟板时,排线所接的位置从下到上对应的通道编号为 0-23。对应的网口需接上网线，然后接入到网络 交换机上 板上 NET1 灯表示网络为 10M/100M 网络，网线接好后，如接入 100M 网络后 NET1 灯会亮，NET2 灯闪烁表示网络有数据收发；板上通道如果被占用后，板上对应的 LN 灯会亮， 通道释放对应的 LN 灯灭。 中继接口图例： 第4页 各板的安装与槽位没有对应关系,可以插任意槽位,MPU 槽必须插板（即必须有主板,并且插 在 MPU 槽，ATV 做主板时除外）,如有 E1 接入，则 9 号槽必须插 DTV 板，即背板上的 9 编号 对应的槽位，每块板都必须接网线. 现将背板上的槽位编号与机框上的编号的对应关系做个说明： DTV 板和 ATV 板也可以当成主板来使用（即代替 MPU 板），即插到 C-C 槽位且需要跳线，对应的软件里也需要设置，软件设置参考软件配置部分。对于 DTV 板，J22 跳线需跳上，对于 ATV 板，J10 跳线需要跳上。 b. ATV 板插板说明 ATV 作从板时，可以插在除主板槽位的任何一个槽位 ATV 作主板时，只能插在 8 号槽，它可以带 3 块 ATU 从板，从板只能插在 4，5，6 号槽，且不能用 DTV 做从板。 c. DTV 板插板说明 主板跑 DT 接 E1 时，可以接从板的槽：4 号、5 号、8 号、11 号、12 号、15 号。 主板不跑 DT 不接 E1 时，可以在除从框的 C 槽位任何槽位插板。 注意：当机框上的板超过 6 块时需要单独的 MPU 板，不能用其他板来代替 MPU 板，此时这个 MPU 板是没有 DT 功能的。 第5页 d . ...
