交流异步电动机制动的几种方式附原理案例

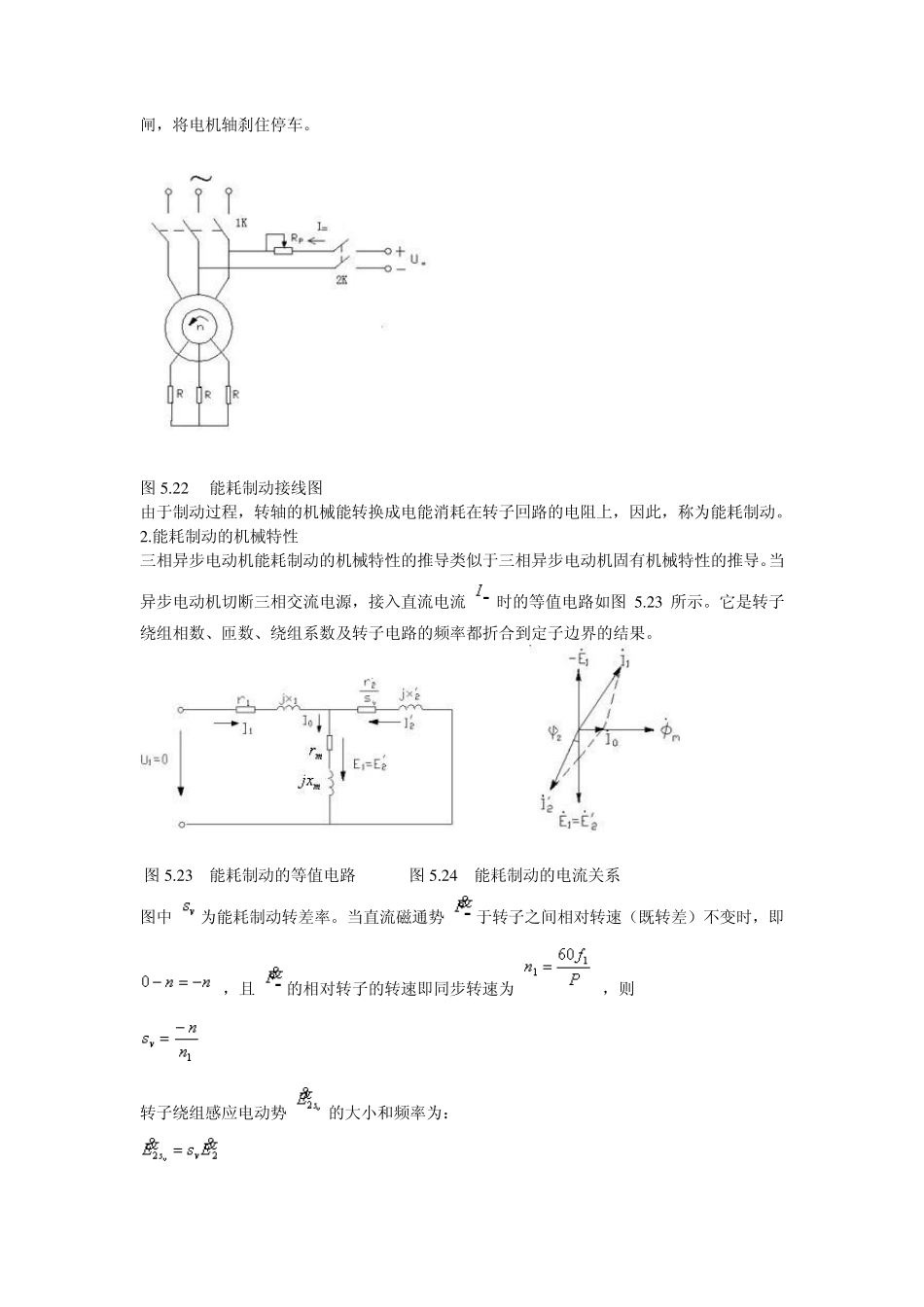

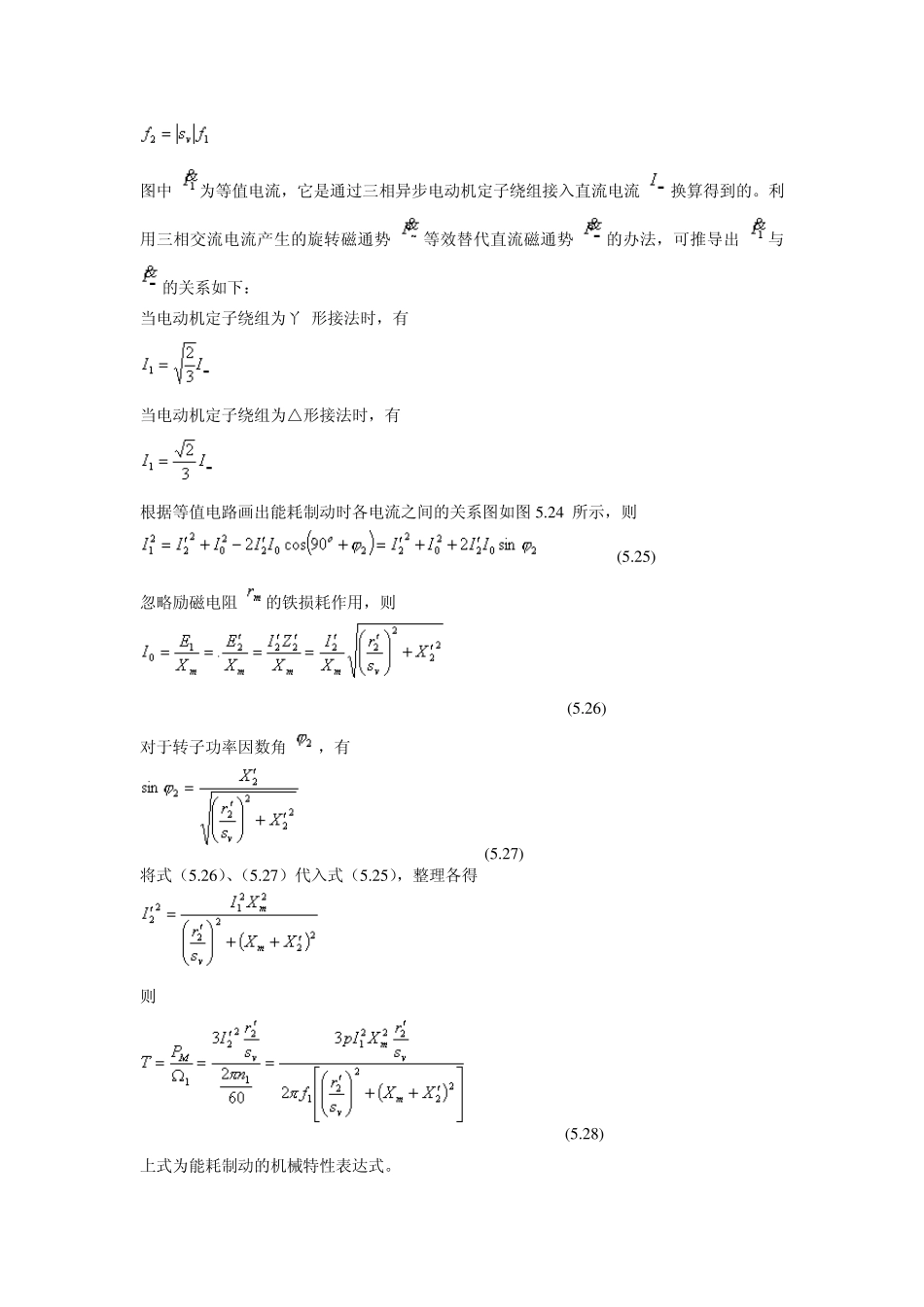

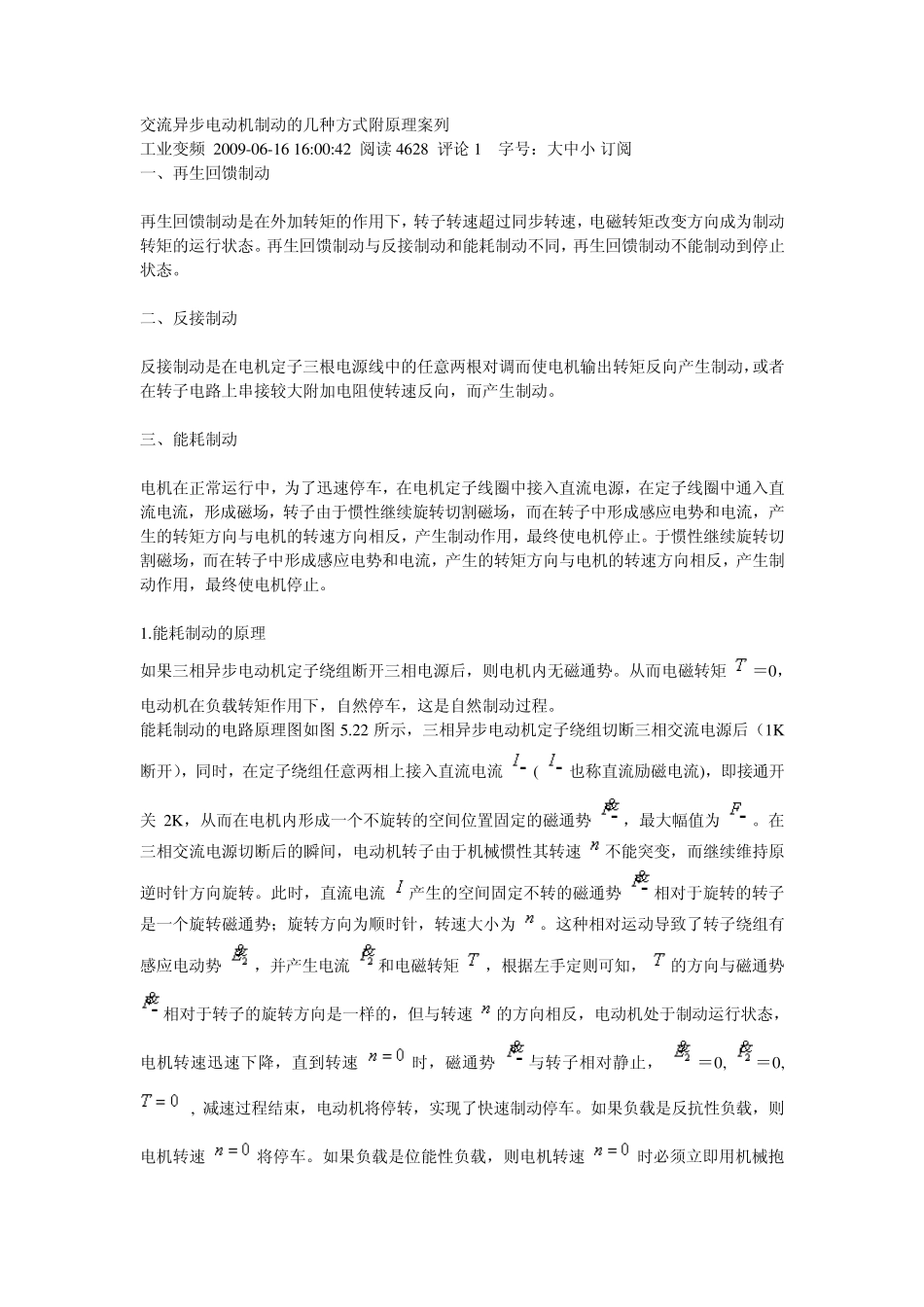

交流异步电动机制动的几种方式附原理案列 工业变频 2009-06-16 16:00:42 阅读4628 评论1 字号：大中小 订阅 一、再生回馈制动 再生回馈制动是在外加转矩的作用下，转子转速超过同步转速，电磁转矩改变方向成为制动转矩的运行状态。再生回馈制动与反接制动和能耗制动不同，再生回馈制动不能制动到停止状态。 二、反接制动 反接制动是在电机定子三根电源线中的任意两根对调而使电机输出转矩反向产生制动，或者在转子电路上串接较大附加电阻使转速反向，而产生制动。 三、能耗制动 电机在正常运行中，为了迅速停车，在电机定子线圈中接入直流电源，在定子线圈中通入直流电流，形成磁场，转子由于惯性继续旋转切割磁场，而在转子中形成感应电势和电流，产生的转矩方向与电机的转速方向相反，产生制动作用，最终使电机停止。于惯性继续旋转切割磁场，而在转子中形成感应电势和电流，产生的转矩方向与电机的转速方向相反，产生制动作用，最终使电机停止。 1.能耗制动的原理 如果三相异步电动机定子绕组断开三相电源后，则电机内无磁通势。从而电磁转矩 ＝0，电动机在负载转矩作用下，自然停车，这是自然制动过程。 能耗制动的电路原理图如图 5.22 所示，三相异步电动机定子绕组切断三相交流电源后（1K断开），同时，在定子绕组任意两相上接入直流电流 ( 也称直流励磁电流)，即接通开关 2K ，从而在电机内形成一个不旋转的空间位置固定的磁通势 ，最大幅值为 。在三相交流电源切断后的瞬间，电动机转子由于机械惯性其转速 不能突变，而继续维持原逆时针方向旋转。此时，直流电流 产生的空间固定不转的磁通势 相对于旋转的转子是一个旋转磁通势；旋转方向为顺时针，转速大小为 。这种相对运动导致了转子绕组有感应电动势 ，并产生电流 和电磁转矩 ，根据左手定则可知， 的方向与磁通势 相对于转子的旋转方向是一样的，但与转速 的方向相反，电动机处于制动运行状态，电机转速迅速下降，直到转速 时，磁通势 与转子相对静止， ＝0, ＝0, , 减速过程结束，电动机将停转，实现了快速制动停车。如果负载是反抗性负载，则电机转速 将停车。如果负载是位能性负载，则电机转速 时必须立即用机械抱闸，将电机轴刹住停车。 图5 .2 2 能耗制动接线图 由于制动过程，转轴的机械能转换成电能消耗在转子回路的电阻上，因此，称为能耗制动。 2 .能耗制动的机械特性 三相异步电动机能耗制动的机械特性的推导类似于三相...
