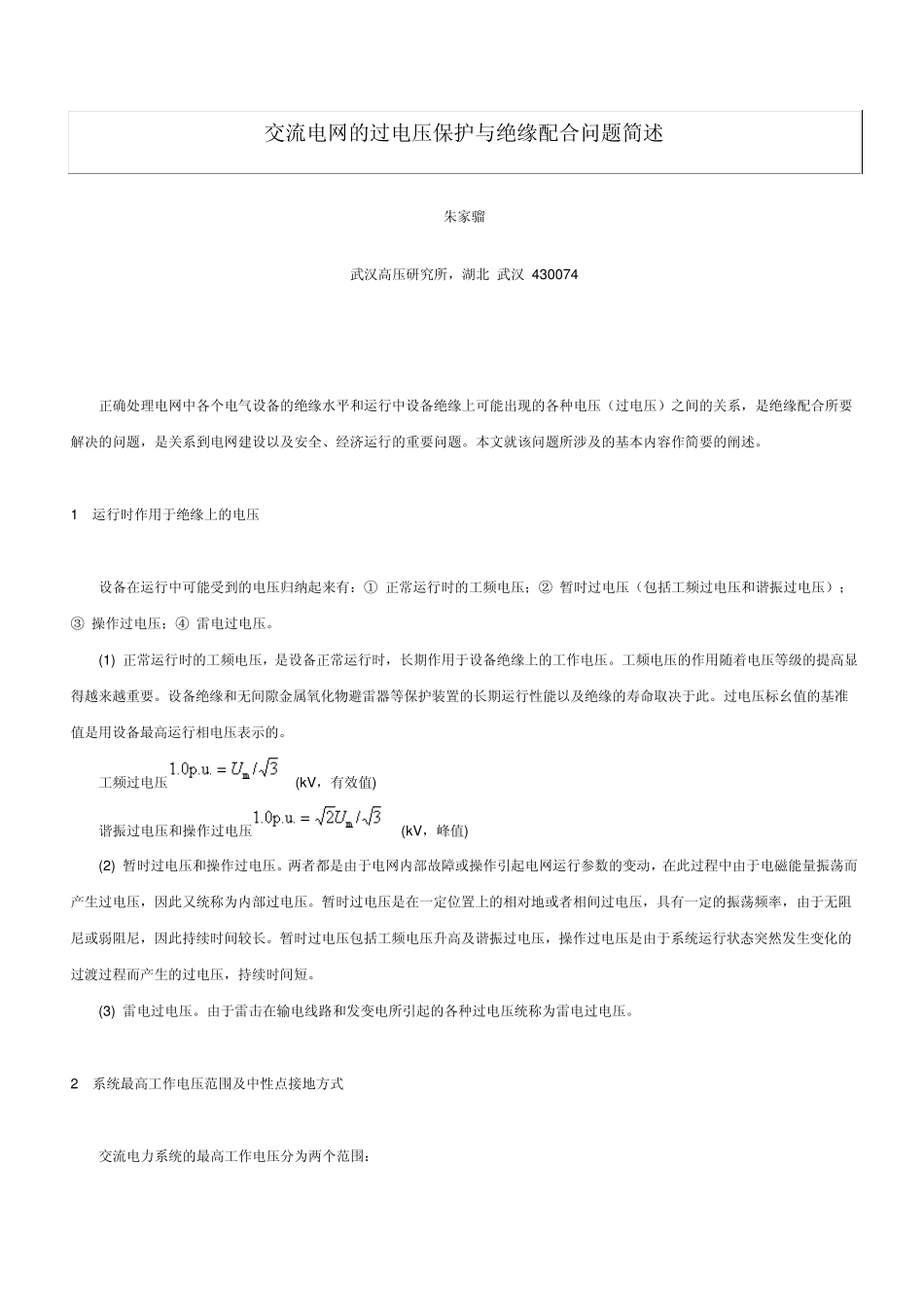

交流电网的过电压保护与绝缘配合问题简述_第1页
1/8

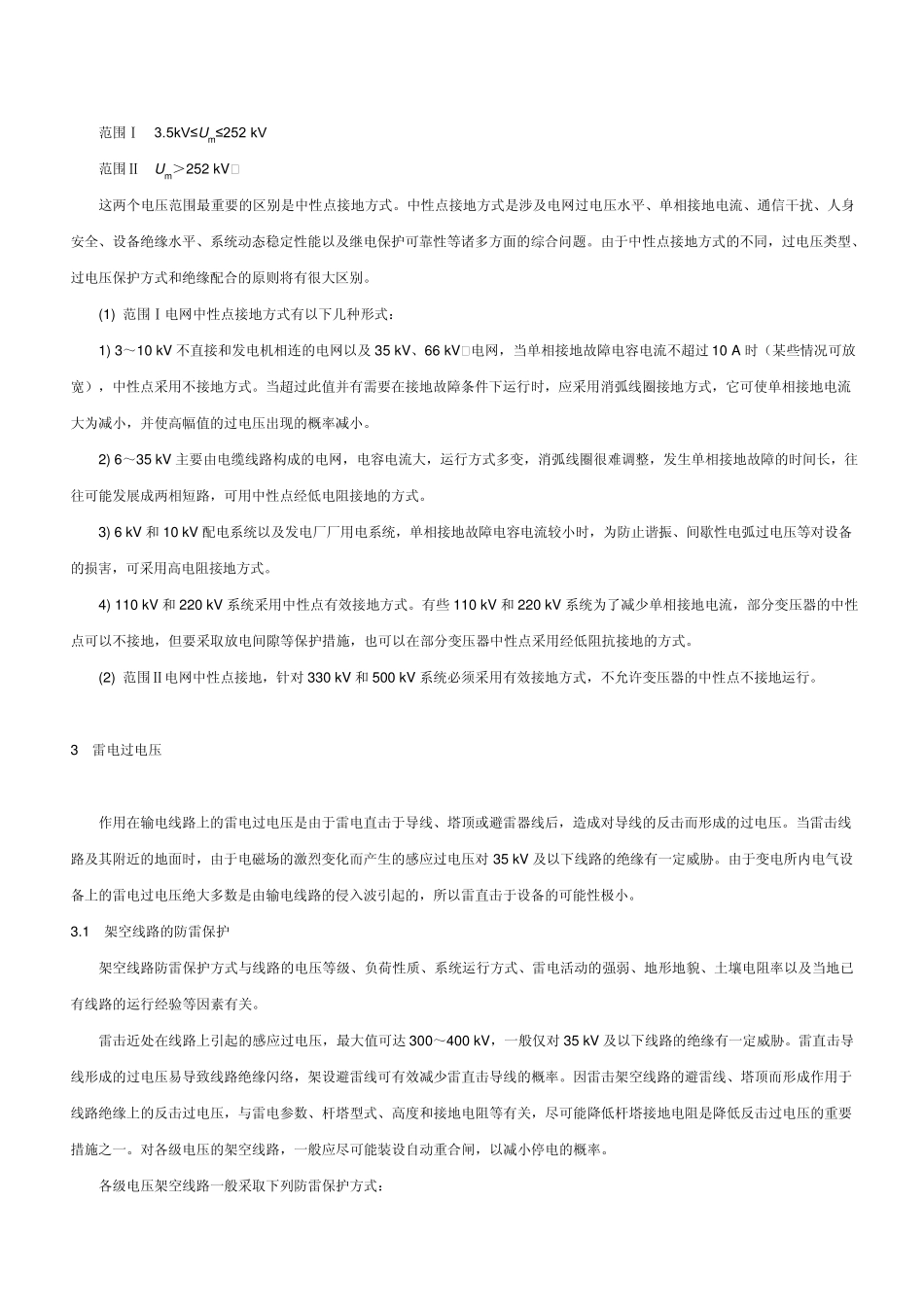

交流电网的过电压保护与绝缘配合问题简述_第2页
2/8

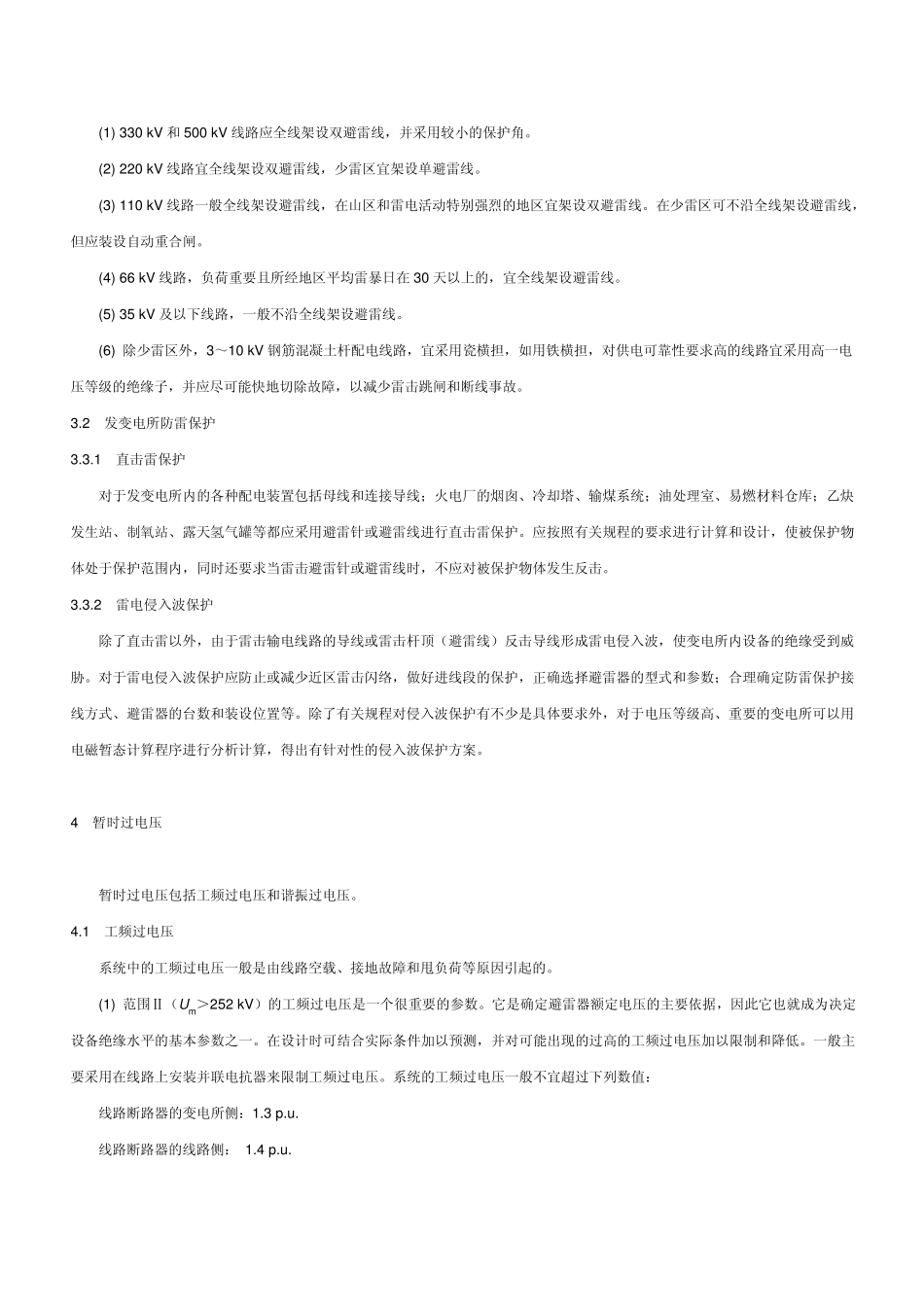

交流电网的过电压保护与绝缘配合问题简述_第3页
3/8
交流电网的过电压保护与绝缘配合问题简述 朱家骝 武汉高压研究所,湖北 武汉 430074 正确处理电网中各个电气设备的绝缘水平和运行中设备绝缘上可能出现的各种电压(过电压)之间的关系,是绝缘配合所要解决的问题,是关系到电网建设以及安全、经济运行的重要问题。本文就该问题所涉及的基本内容作简要的阐述。 1 运行时作用于绝缘上的电压 设备在运行中可能受到的电压归纳起来有:① 正常运行时的工频电压;② 暂时过电压(包括工频过电压和谐振过电压);③ 操作过电压;④ 雷电过电压。 (1) 正常运行时的工频电压,是设备正常运行时,长期作用于设备绝缘上的工作电压。工频电压的作用随着电压等级的提高显得越来越重要。设备绝缘和无间隙金属氧化物避雷器等保护装置的长期运行性能以及绝缘的寿命取决于此。过电压标幺值的基准值是用设备最高运行相电压表示的。 工频过电压(kV,有效值) 谐振过电压和操作过电压(kV,峰值) (2) 暂时过电压和操作过电压。两者都是由于电网内部故障或操作引起电网运行参数的变动,在此过程中由于电磁能量振荡而产生过电压,因此又统称为内部过电压。暂时过电压是在一定位置上的相对地或者相间过电压,具有一定的振荡频率,由于无阻尼或弱阻尼,因此持续时间较长。暂时过电压包括工频电压升高及谐振过电压,操作过电压是由于系统运行状态突然发生变化的过渡过程而产生的过电压,持续时间短。 (3) 雷电过电压。由于雷击在输电线路和发变电所引起的各种过电压统称为雷电过电压。 2 系统最高工作电压范围及中性点接地方式 交流电力系统的最高工作电压分为两个范围: 范围Ⅰ 3.5kV≤Um ≤252 kV 范围Ⅱ Um >252 kV 这两个电压范围最重要的区别是中性点接地方式。中性点接地方式是涉及电网过电压水平、单相接地电流、通信干扰、人身安全、设备绝缘水平、系统动态稳定性能以及继电保护可靠性等诸多方面的综合问题。由于中性点接地方式的不同,过电压类型、过电压保护方式和绝缘配合的原则将有很大区别。 (1) 范围Ⅰ电网中性点接地方式有以下几种形式: 1) 3~10 kV 不直接和发电机相连的电网以及 35 kV、66 kV 电网,当单相接地故障电容电流不超过 10 A 时(某些情况可放宽),中性点采用不接地方式。当超过此值并有需要在接地故障条件下运行时,应采用消弧线圈接地方式,它可使单相接地电流大为减小,并使高幅值的过电压出现的概率减小。 2) 6~35 kV 主要由电缆线...
