交联聚乙烯电缆耐压交接试验规程

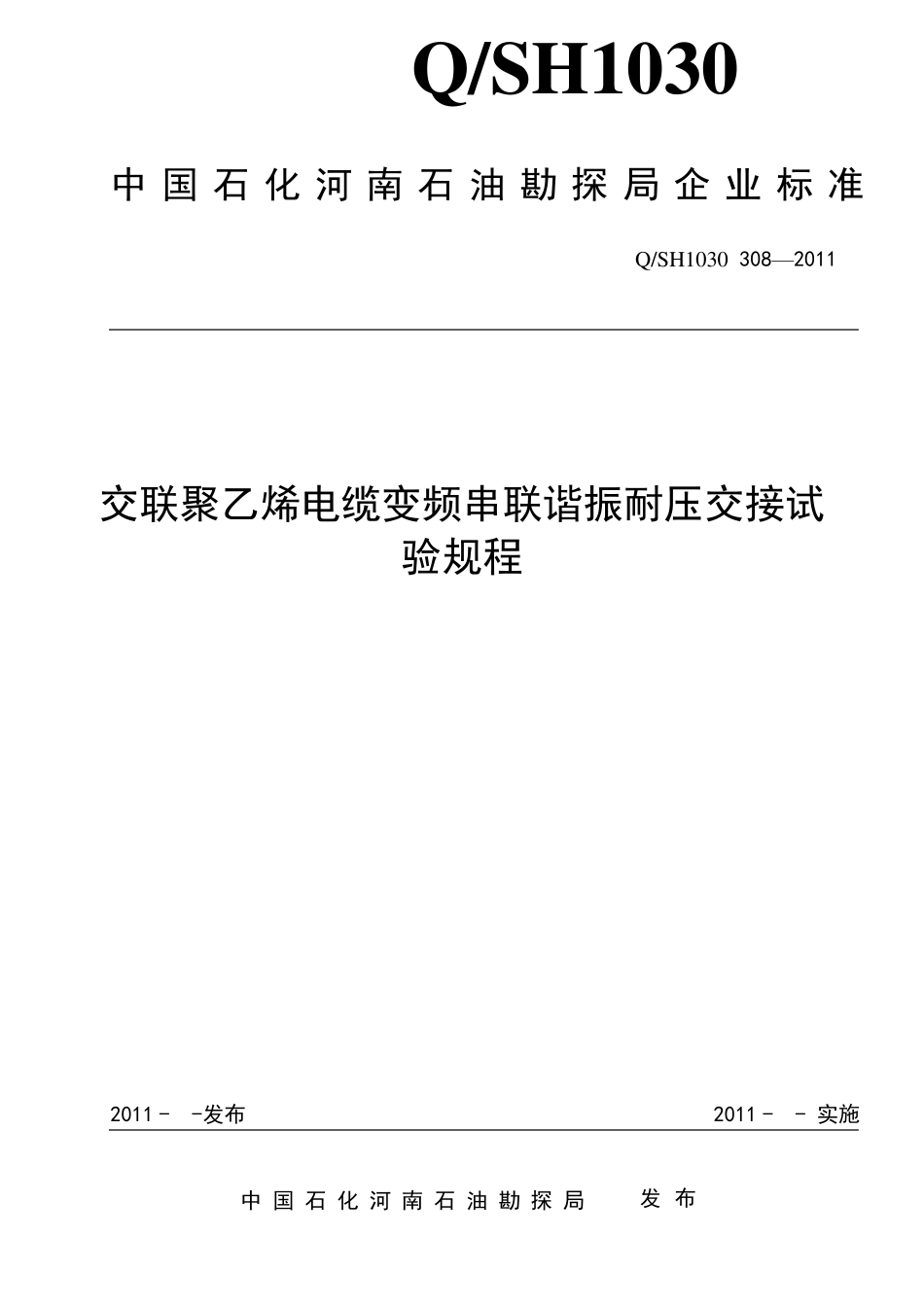

Q/SH1030 中国石化河南石油勘探局企业 标 准 Q/SH1030 308—2011 交联聚乙烯电缆变频串联谐振耐压交接试验规程 2011 - -发布 2011 - - 实施 中国石化河南石油勘探局 发 布 Q/SH1030 308—2011 I Q/SH1030 308—2011 II 前 言 本标准按照GB/T 1.1－2009给出的规则起草。 本标准由中国石化河南石油勘探局水电厂提出。 本标准由中国石化河南石油勘探局水电专业标准化委员会归口。 本标准由中国石化河南石油勘探局水电厂起草。 本标准主要起草人：。 1 交联聚乙烯电缆变频串联谐振耐压交接试验规程 1 范围 本规程规定了河南油田交联聚乙烯电缆变频串联谐振耐压交接试验的频率范围、试验电压、时间及操作规范。 本规范适用于河南油田交联聚乙烯电缆变频串联谐振耐压交接试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB_50150-2006 电气装置安装工程电气设备交接试验标准 GB/T 3048.8-2007 电线电缆电性能试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 变频串联谐振耐压交接试验 是指利用变频串联谐振耐压试验装置对试品进行交接耐压试验。 3.2 变频串联谐振耐压试验装置 此装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L 和试品C 串联谐振，谐振电压即为加到试品上电压。 4 试验频率范围、电压及时间 4.1 交联聚乙烯电缆的变频谐振耐压交接试验电压的频率必须在 20～300Hz。 4.2 交联聚乙烯电缆的变频谐振耐压交接试验电压和时间见表 1。 表1交联聚乙烯电缆的变频谐振耐压交接试验电压和时间 额定电压U0/U(kV) 试验电压 试验时间（min） 18/30及以下 2.5 U0(或2 U0) 5（或60） 21/35～64/110 2U0 60 注：上表中的U为交联聚乙烯电缆的额定线电压；U0为交联聚乙烯电缆导体对地或对金属屏蔽层间的额定电压。 5 变频谐振装置操作规范 2 河南油田变频串联谐振装置型号为：FSS-110，其操作操作规范如下： 5.1 确定交联聚乙烯电缆型号、长度l （km ）、电压等级，参照附表 1 确定电缆单位长度电容量CX（/F km），计算电缆电容量C （F），对照表 1 确定试验电压。 cClX 电缆单位长度电容值可参照厂家提供的电缆参数，生产厂商未提供电缆单位...
