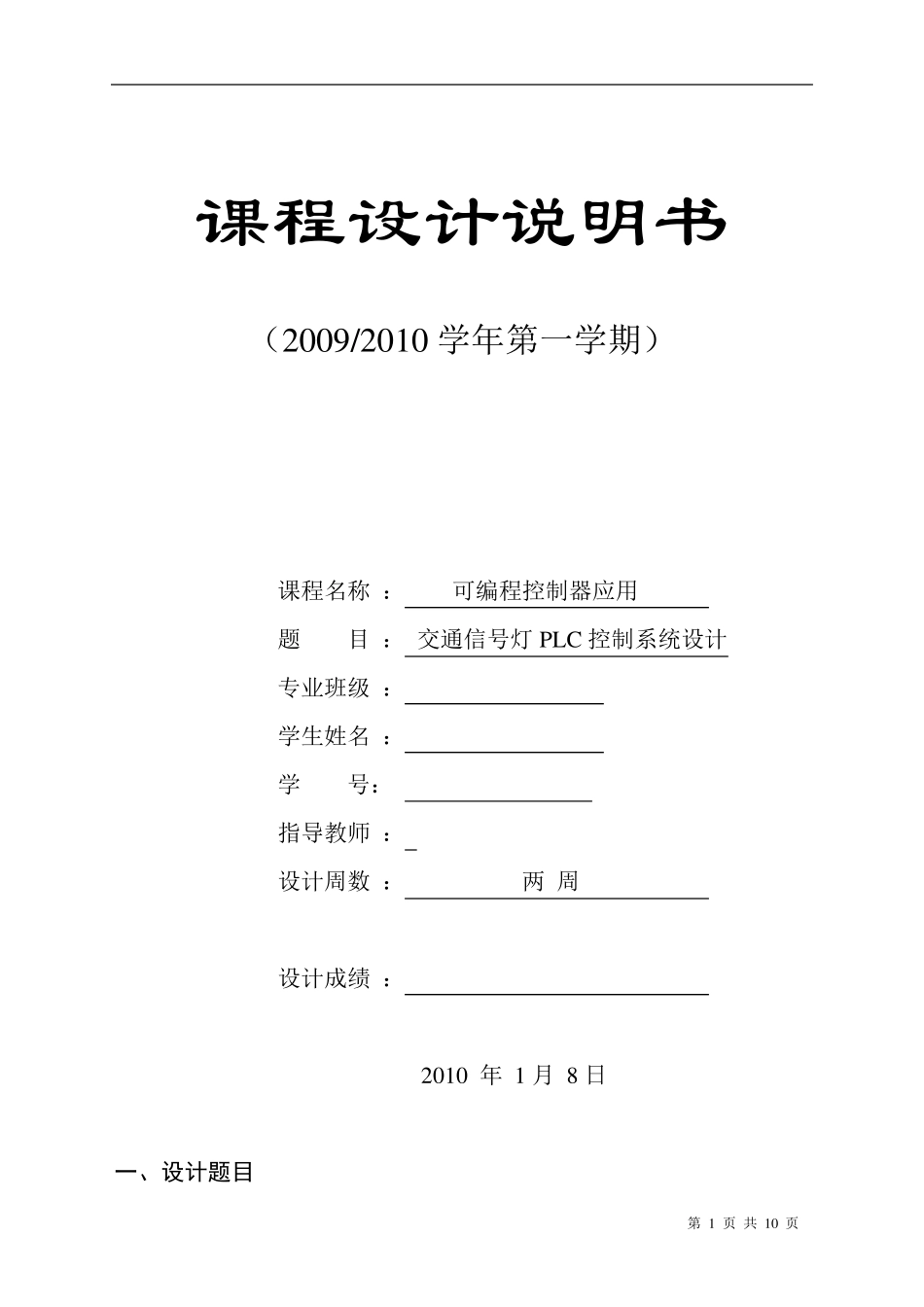

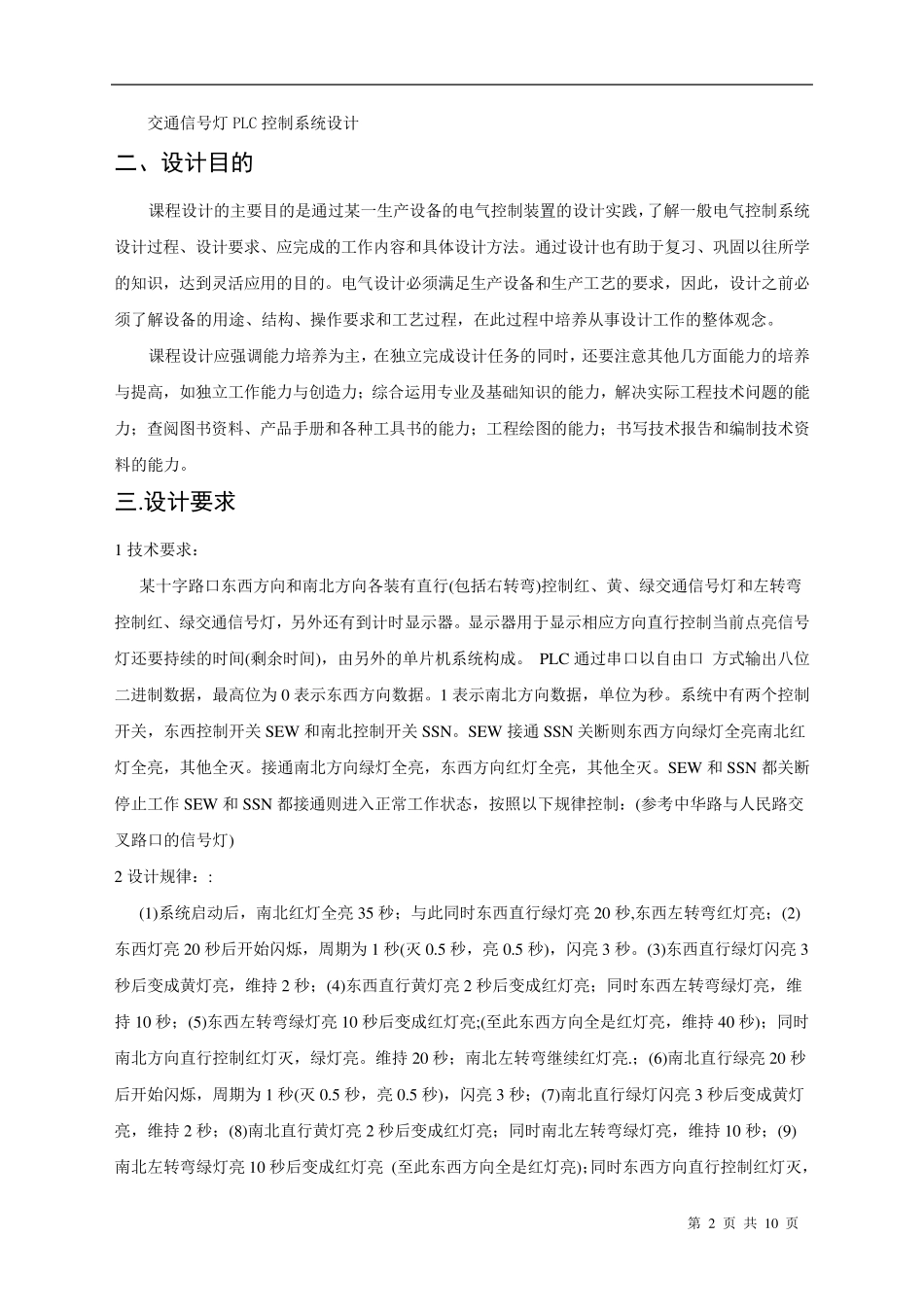

第 1 页 共 10 页 课程设计说明书 （2009/2010 学年第一学期） 课程名称 ： 可编程控制器应用 题 目 ： 交通信号灯 PLC 控制系统设计 专业班级 ： 学生姓名 ： 学 号： 指导教师 ： 设计周数 ： 两 周 设计成绩 ： 2010 年 1 月 8 日 一、设计题目 第 2 页 共 10 页 交通信号灯PLC 控制系统设计 二、设计目的 课程设计的主要目的是通过某一生产设备的电气控制装置的设计实践，了解一般电气控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。通过设计也有助于复习、巩固以往所学的知识，达到灵活应用的目的。电气设计必须满足生产设备和生产工艺的要求，因此，设计之前必须了解设备的用途、结构、操作要求和工艺过程，在此过程中培养从事设计工作的整体观念。 课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。 三.设计要求 1 技术要求： 某十字路口东西方向和南北方向各装有直行(包 括 右 转 弯 )控制红 、黄 、绿 交通信号灯和左 转 弯控制红 、绿 交通信号灯，另 外 还有到计时显 示 器 。显 示 器 用于显 示 相 应方向直行控制当 前点 亮 信号灯还要持 续 的时间 (剩 余 时间 )，由 另 外 的单 片 机 系统构成。 PLC 通过串 口以自 由 口 方式 输 出 八 位二 进 制数 据 ，最 高位 为 0 表 示 东西方向数 据 。1 表 示 南北方向数 据 ，单 位 为秒 。系统中有两 个 控制开 关 ，东西控制开 关 SEW 和南北控制开 关 SSN。SEW 接 通SSN 关 断 则 东西方向绿 灯全 亮 南北红灯全 亮 ，其他全 灭 。接 通南北方向绿 灯全 亮 ，东西方向红 灯全 亮 ，其他全 灭 。SEW 和 SSN 都 关 断停 止 工作 SEW 和 SSN 都 接 通则 进 入 正 常 工作状 态 ，按 照 以下 规 律 控制：(参 考 中华 路与人 民 路交叉 路口的信号灯) 2 设计规 律 ：: (1)系统启 动 后 ，南北红 灯全 亮 35 秒 ；与此同时东西直行绿 灯亮 20 秒 ,东西左 转 弯 红 灯亮 ；(2)东西灯亮 20 秒 后 开 始 闪 烁 ，周...
