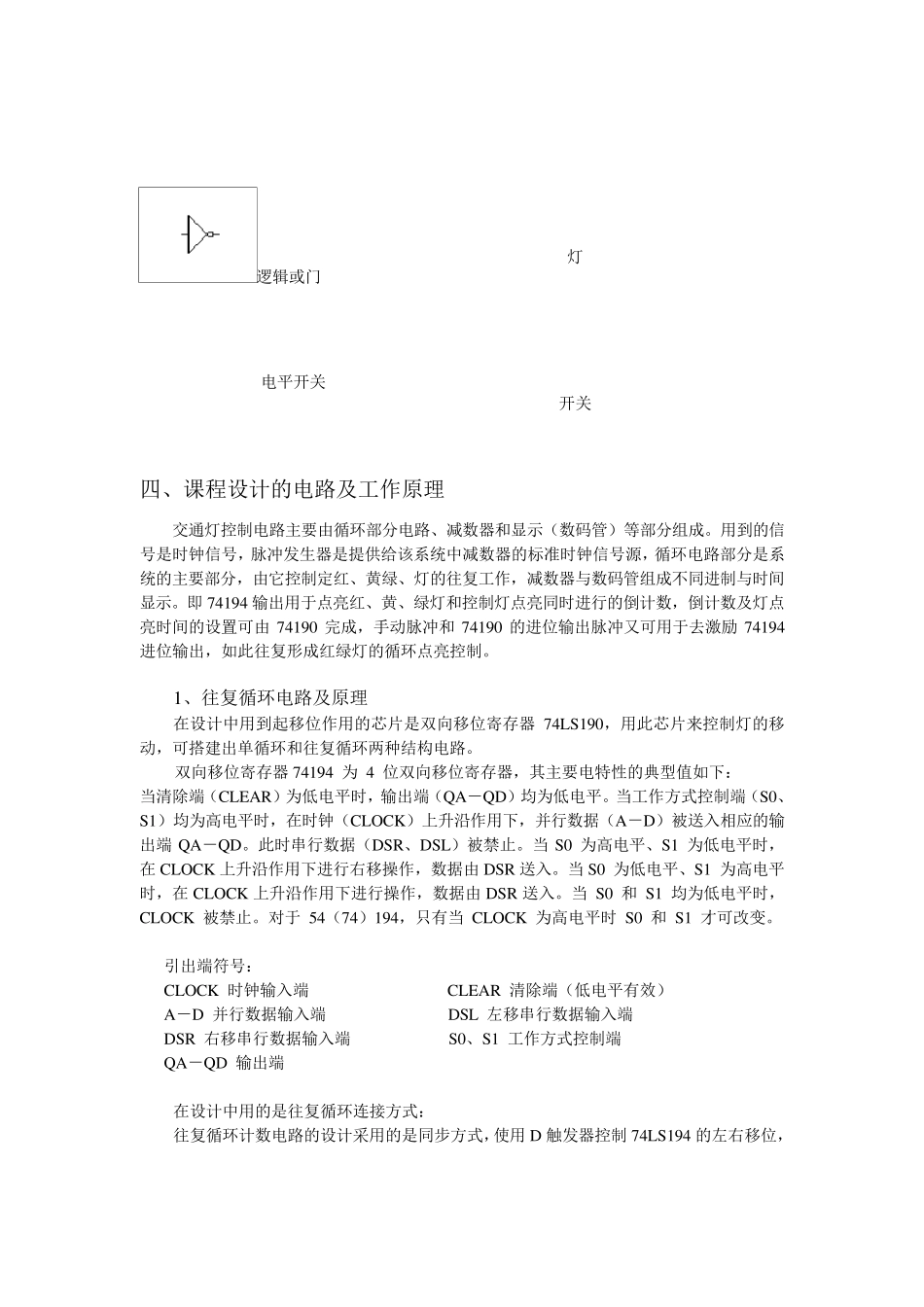

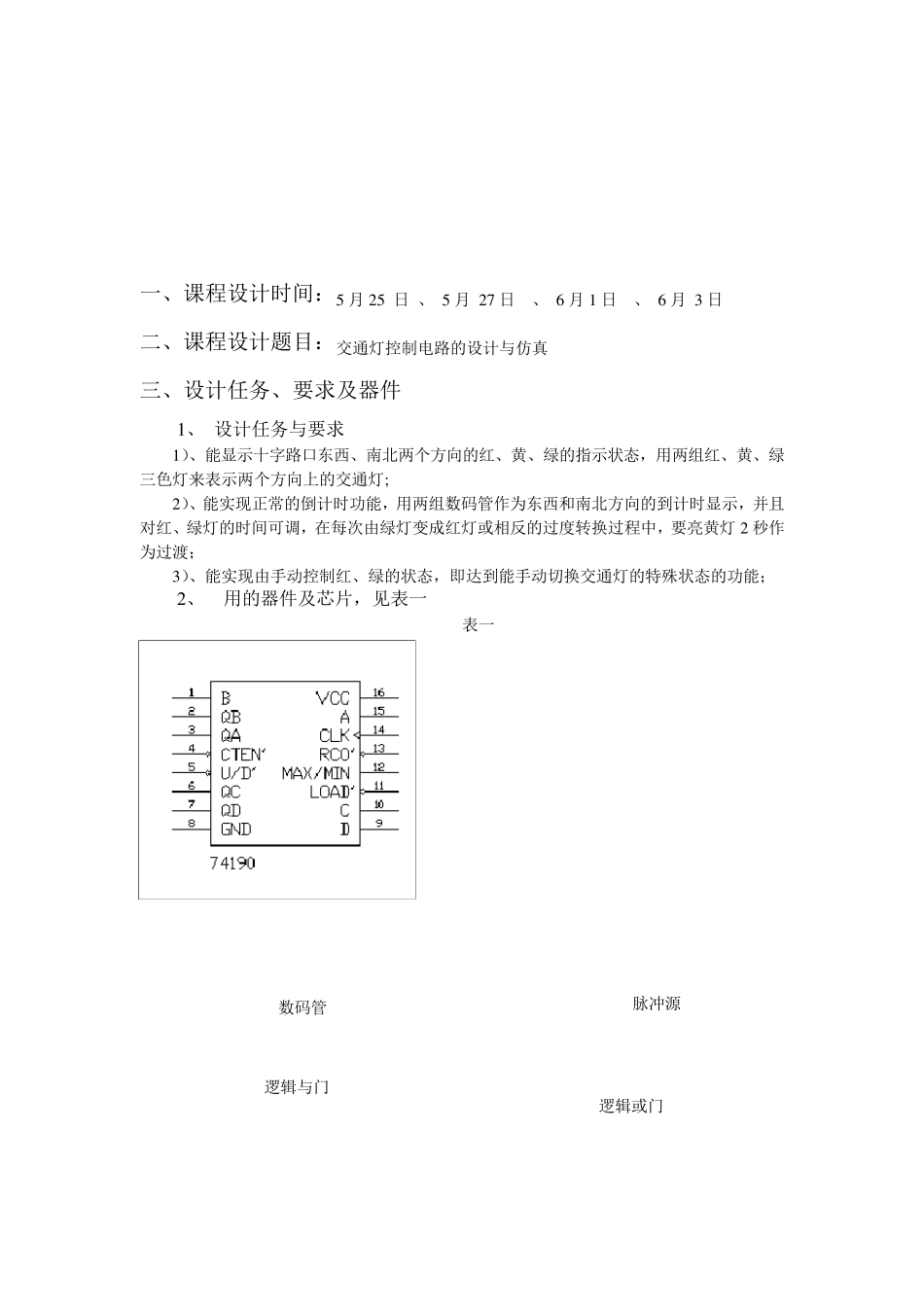

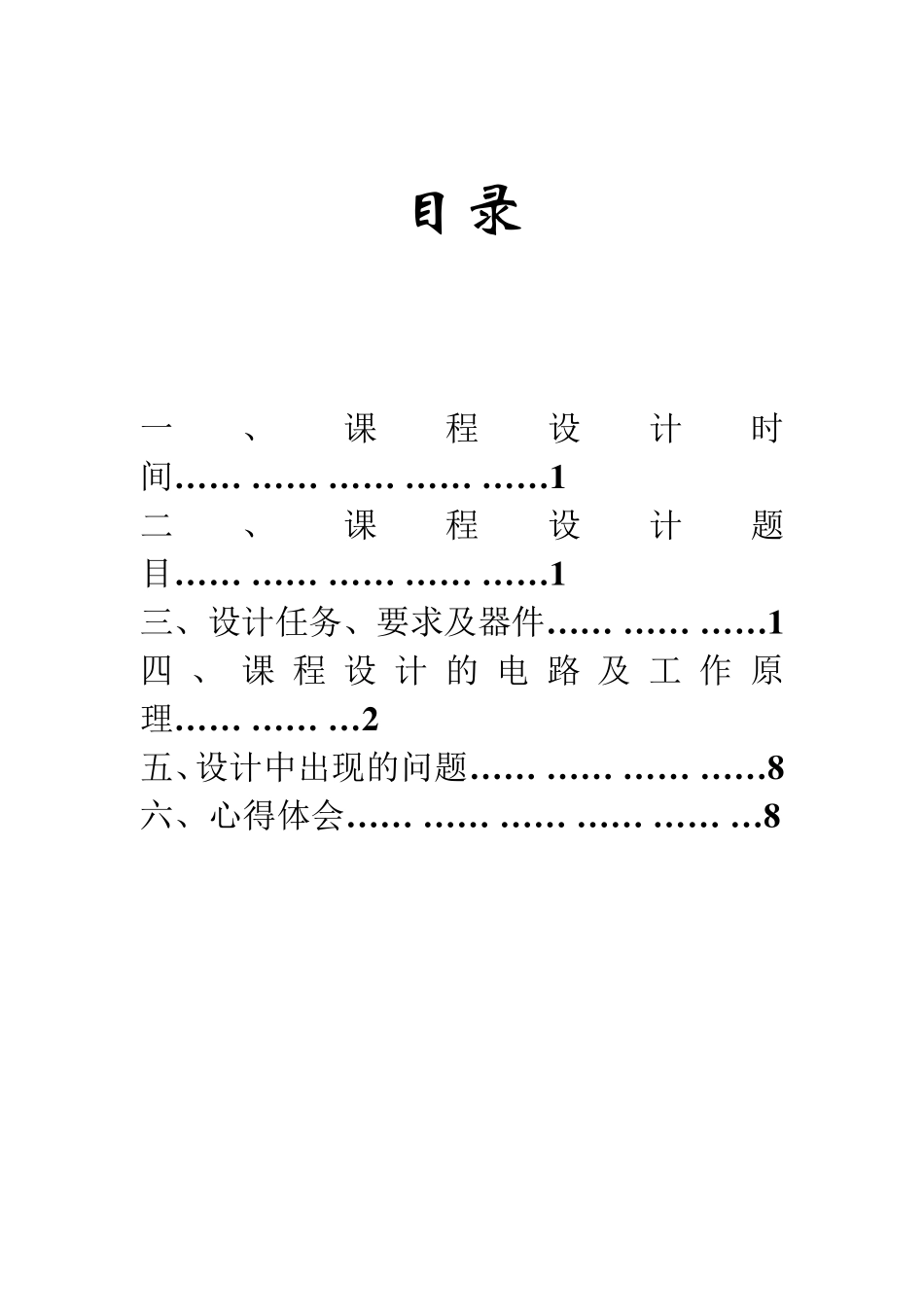

目 录 一、课程设计时间…… …… …… …… ……1 二、课程设计题目…… …… …… …… ……1 三、设计任务、要求及器件…… …… ……1 四 、 课 程 设 计 的 电 路 及 工 作 原理…… …… …2 五、设计中出现的问题…… …… …… ……8 六、心得体会…… …… …… …… …… …8 一、课程设计时间：5 月 25 日 、 5 月 27 日 、 6 月 1 日 、 6 月 3 日 二、课程设计题目：交通灯控制电路的设计与仿真 三、设计任务、要求及器件 1、 设计任务与要求 1）、能显示十字路口东西、南北两个方向的红、黄、绿的指示状态，用两组红、黄、绿三色灯来表示两个方向上的交通灯; 2）、能实现正常的倒计时功能，用两组数码管作为东西和南北方向的到计时显示，并且对红、绿灯的时间可调，在每次由绿灯变成红灯或相反的过度转换过程中，要亮黄灯 2 秒作为过渡； 3）、能实现由手动控制红、绿的状态，即达到能手动切换交通灯的特殊状态的功能； 2、 用的器件及芯片，见表一 表一 数码管 脉冲源 逻辑与门 逻辑或门 逻辑或门 灯 电平开关 开关 四、课程设计的电路及工作原理 交通灯控制电路主要由循环部分电路、减数器和显示（数码管）等部分组成。用到的信号是时钟信号，脉冲发生器是提供给该系统中减数器的标准时钟信号源，循环电路部分是系统的主要部分，由它控制定红、黄绿、灯的往复工作，减数器与数码管组成不同进制与时间显示。即 74194 输出用于点亮红、黄、绿灯和控制灯点亮同时进行的倒计数，倒计数及灯点亮时间的设置可由 74190 完成，手动脉冲和 74190 的进位输出脉冲又可用于去激励 74194进位输出，如此往复形成红绿灯的循环点亮控制。 1、往复循环电路及原理 在设计中用到起移位作用的芯片是双向移位寄存器 74LS190，用此芯片来控制灯的移动，可搭建出单循环和往复循环两种结构电路。 双向移位寄存器 74194 为 4 位双向移位寄存器，其主要电特性的典型值如下： 当清除端（CLEAR）为低电平时，输出端（QA－QD）均为低电平。当工作方式控制端（S0、S1）均为高电平时，在时钟（CLOCK）上升沿作用下，并行数据（A－D）被送入相应的输出端 QA－QD。此时串行数据（DSR、DSL）被禁止。当 S0 为高电平、S1 为低电平时，在 CLOCK 上升沿作用下进行右移操作，数据由 DSR 送入。当 S0 为低电平、S1 为高电平时，在 CLOCK 上升沿作用下进行...
