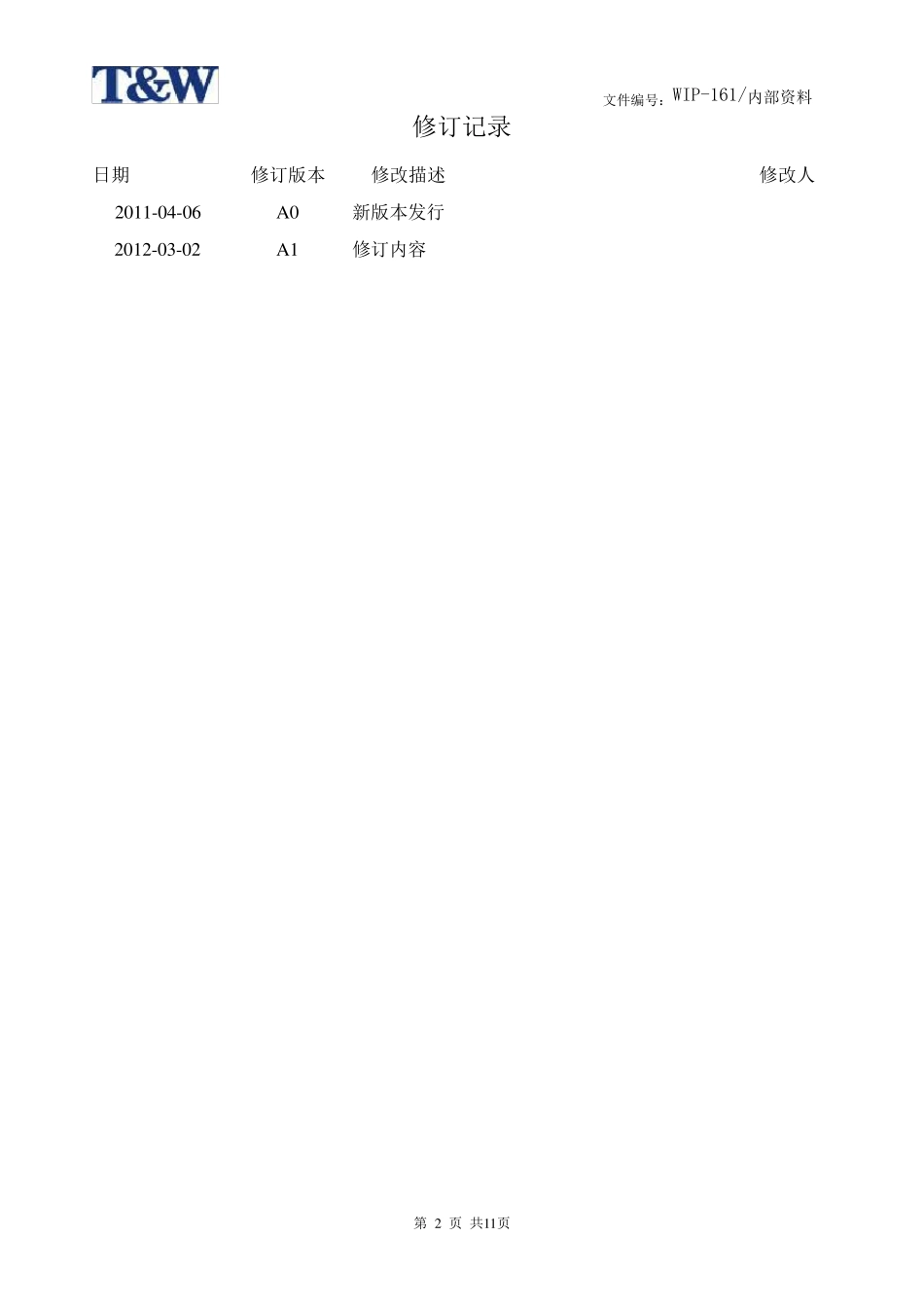

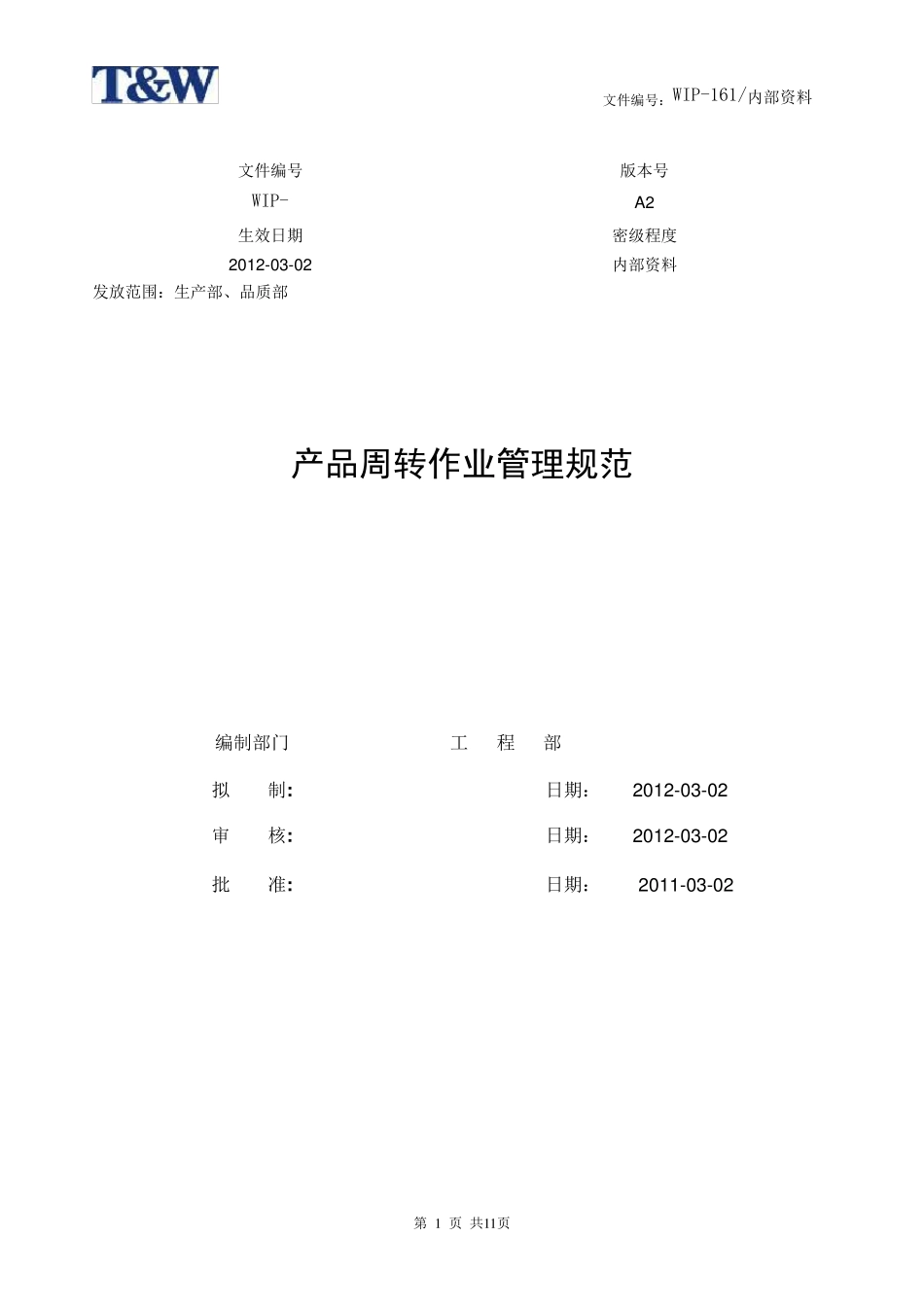

文件编号：WIP-161/内部资料 第 1 页 共1 1 页 文件编号 版本号 WIP- A2 生效日期 密级程度 2012-03-02 内部资料 发放范围：生产部、品质部 产品周转作业管理规范 编制部门 工 程 部 拟 制: 日期： 2012-03-02 审 核: 日期： 2012-03-02 批 准: 日期： 2011-03-02 文件编号：WIP-161/内部资料 第 2 页 共11页 修订记录 日期 修订版本 修改描述 修改人 2011-04-06 A 0 新版本发行 2012-03-02 A 1 修订内容 文件编号：WIP-161/内部资料 第 3 页 共11页 1 目的 规范工厂内产品周转作业规范 2 适用范围 厂内所有产品. 3 职责 工程部/工艺部：负责制定产品周转的作业规范. 生产线：负责产品周转按照规范执行 产品质量控制部：负责执行过程的稽核及纠正 4 名词解释 无 5 工作内容 5.1 SMT 板架+隔条+车周转方式 5.1.1 SMT PCB 暂存 PCB 暂存分板：架式和堆叠式，如图1 和图2。材料拆包装数量，不能超过当前线体单位小时产能的数量，或为最小包装数量。 5.1.2 PCB 上框，双手作业，平行推进，如图3： 5.1.3 SMT 完成品暂存，PCB 板放入板架时须注意不可相互碰触，以免 PCB 板上元器件损伤，如图4： 图3 图1 图2 文件编号：WIP-161/内部资料 第 4 页 共11页 5.1.4 SMT 完成品待转（暂存与待转区别），如图5： 5.1.5 上车待转，两板架间最小距离须大于5cm ，如图6： 5.1.6 不满架待转，使用高温皱纹纸固定，如图7。 图4 图5 图6 ≥50m m 文件编号：WIP-161/内部资料 第 5 页 共11页 5.1.7 包材存储，必须整齐放置在车上（如图8），不能放在地面或随意丢置在作业台面（如图9） 5.2 DIP 插件暂存，隔板+胶箱周转方式，如图10 和图11。 5.2.1 DIP 完成品作业暂存，PCB 板须整齐摆放（如图12），板间保持1cm 以上的间隔，注意：严禁PCB 摆放零乱和有PCB 相互接触或堆叠现象（如图13、图14），取放PCB 板时严禁PCB 板相互触碰，以免损伤 PCB 板上元器件。 5.2.1.1 平卡转板：PCB 上LED 灯低于网络口、没有轻触开关或轻触开关低于网络口、或有散热片低于网络口的情况，PCB 整齐摆放于平卡上（如图12），PCB 板间距保持2 cm 以上。 图7 图9 图8 图1 1 图1 0 文件编号：WIP-161/内部资料 第 6 页 共11页 5.2.1.2 防静电泡棉转板：PCB 上LED 灯高于网络口、轻触开关高于网络口的情况、散热片高于网...
