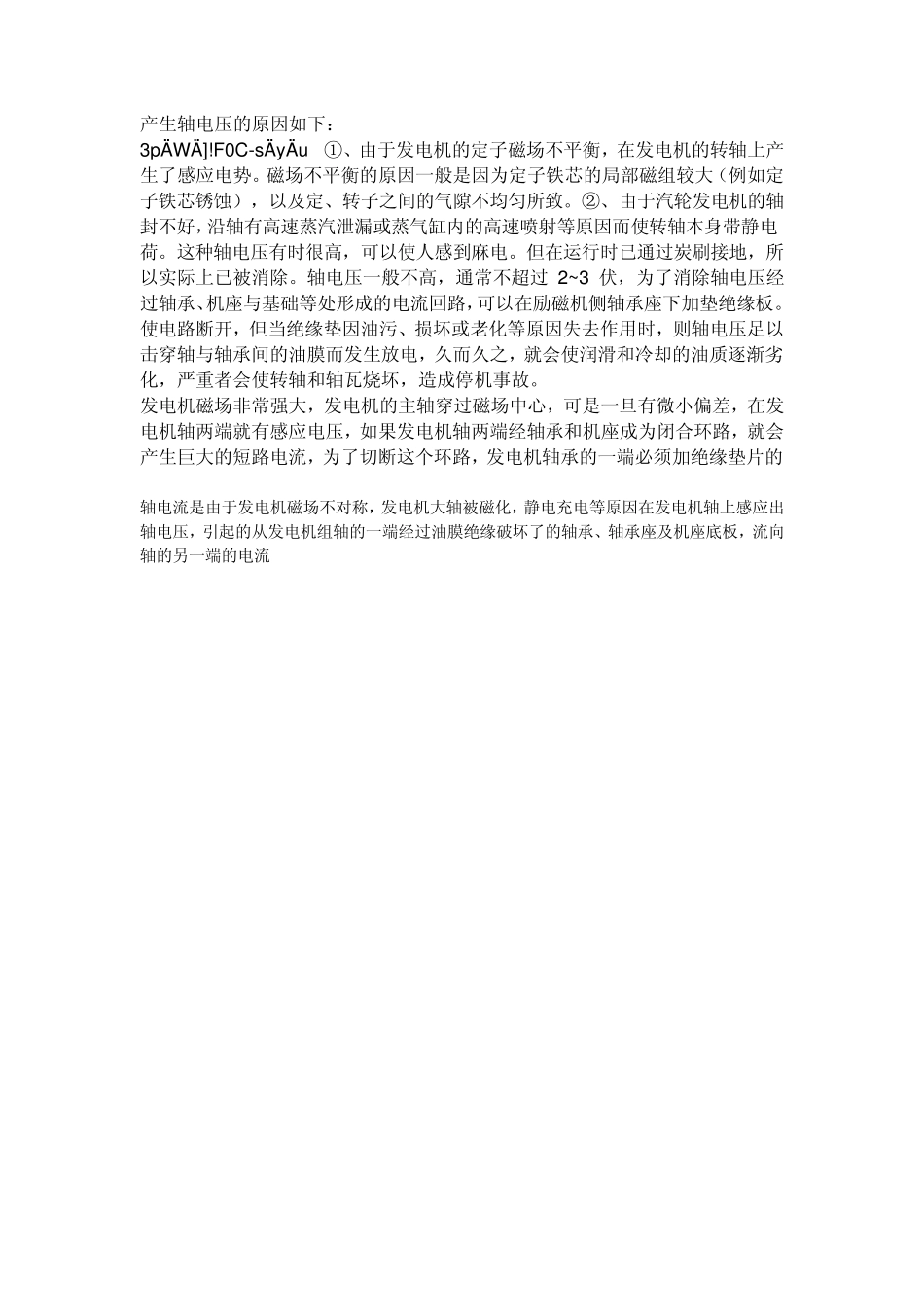

产生轴电压的原因如下_第2页
2/25
产生轴电压的原因如下_第3页
3/25
产生轴电压的原因如下: 3pW]!F0C-syu ①、由于发电机的定子磁场不平衡,在发电机的转轴上产生了感应电势。磁场不平衡的原因一般是因为定子铁芯的局部磁组较大(例如定子铁芯锈蚀),以及定、转子之间的气隙不均匀所致。②、由于汽轮发电机的轴封不好,沿轴有高速蒸汽泄漏或蒸气缸内的高速喷射等原因而使转轴本身带静电荷。这种轴电压有时很高,可以使人感到麻电。但在运行时已通过炭刷接地,所以实际上已被消除。轴电压一般不高,通常不超过 2~3 伏,为了消除轴电压经过轴承、机座与基础等处形成的电流回路,可以在励磁机侧轴承座下加垫绝缘板。使电路断开,但当绝缘垫因油污、损坏或老化等原因失去作用时,则轴电压足以击穿轴与轴承间的油膜而发生放电,久而久之,就会使润滑和冷却的油质逐渐劣化,严重者会使转轴和轴瓦烧坏,造成停机事故。 发电机磁场非常强大,发电机的主轴穿过磁场中心,可是一旦有微小偏差,在发电机轴两端就有感应电压,如果发电机轴两端经轴承和机座成为闭合环路,就会产生巨大的短路电流,为了切断这个环路,发电机轴承的一端必须加绝缘垫片的 轴电流是由于发电机磁场不对称,发电机大轴被磁化,静电充电等原因在发电机轴上感应出轴电压,引起的从发电机组轴的一端经过油膜绝缘破坏了的轴承、轴承座及机座底板,流向轴的另一端的电流 逆变器供电的电机轴电流及其防治 1 引言 感应电动机的轴电压和轴电流现象并不是什么新的问题,alger 在1920 年就阐述了引起这些电流的原因,即磁通在电机内的不对称分布。而c.u.t.pearce 在1927 年也说到:只要有可能设计出一个完美平衡或是对称的电机,轴承电流在理论上和实际上都是不存在的。而事实上,感应电机在正弦波电源的驱动下,就会因电机内部的因素产生轴电流,这些因素可以分为两点:一是同极的磁通,例如通过电机轴中央的磁通;二是通过电机轴的交变磁链。其中第二种情况更普遍一些。而这些磁链主要是由转子和定子槽机械尺寸的偏差、磁性材料的定向属性的改变以及供电电源不平衡等因素引起的磁通不平衡所产生的。 近年来,以绝缘栅双极晶体管(igbt)为功率器件的脉宽调制(pwm)逆变器作为感应电机的驱动电源时,轴电流的问题变得日趋严重,这也使得轴承出现问题和损坏的机率增加、损坏的速度加快。而且具有高载波频率(大于 12khz)的igbt 逆变器导致电机轴承的损害比低载波频率的逆变器更快。此时产生的轴电流的主要原因就是pwm 逆变器的输出在电气上的...
