人工挖孔桩提升设备计算书

人工挖孔桩提升设备计算书_第1页
1/6
人工挖孔桩提升设备计算书_第2页
2/6
人工挖孔桩提升设备计算书_第3页
3/6

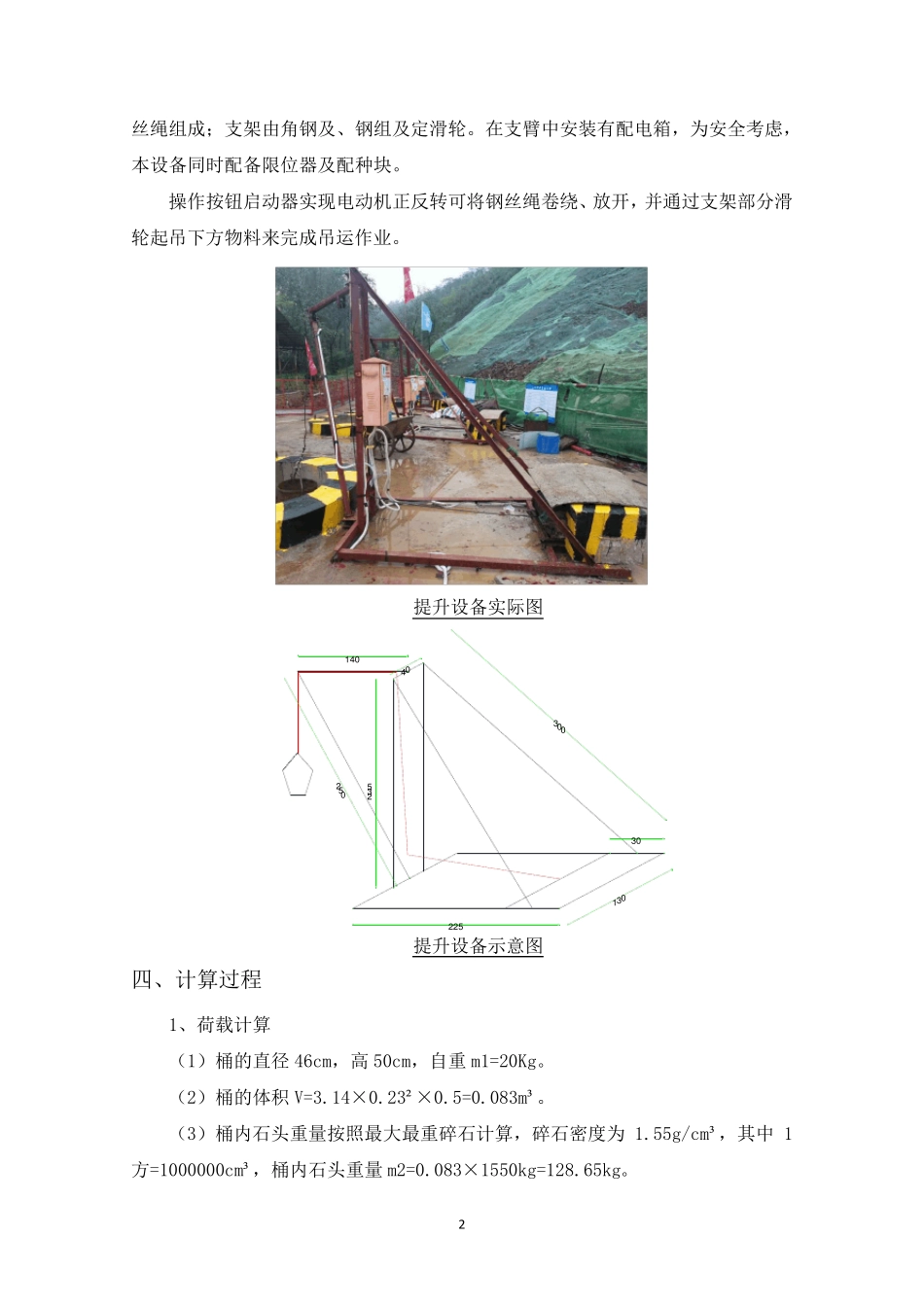

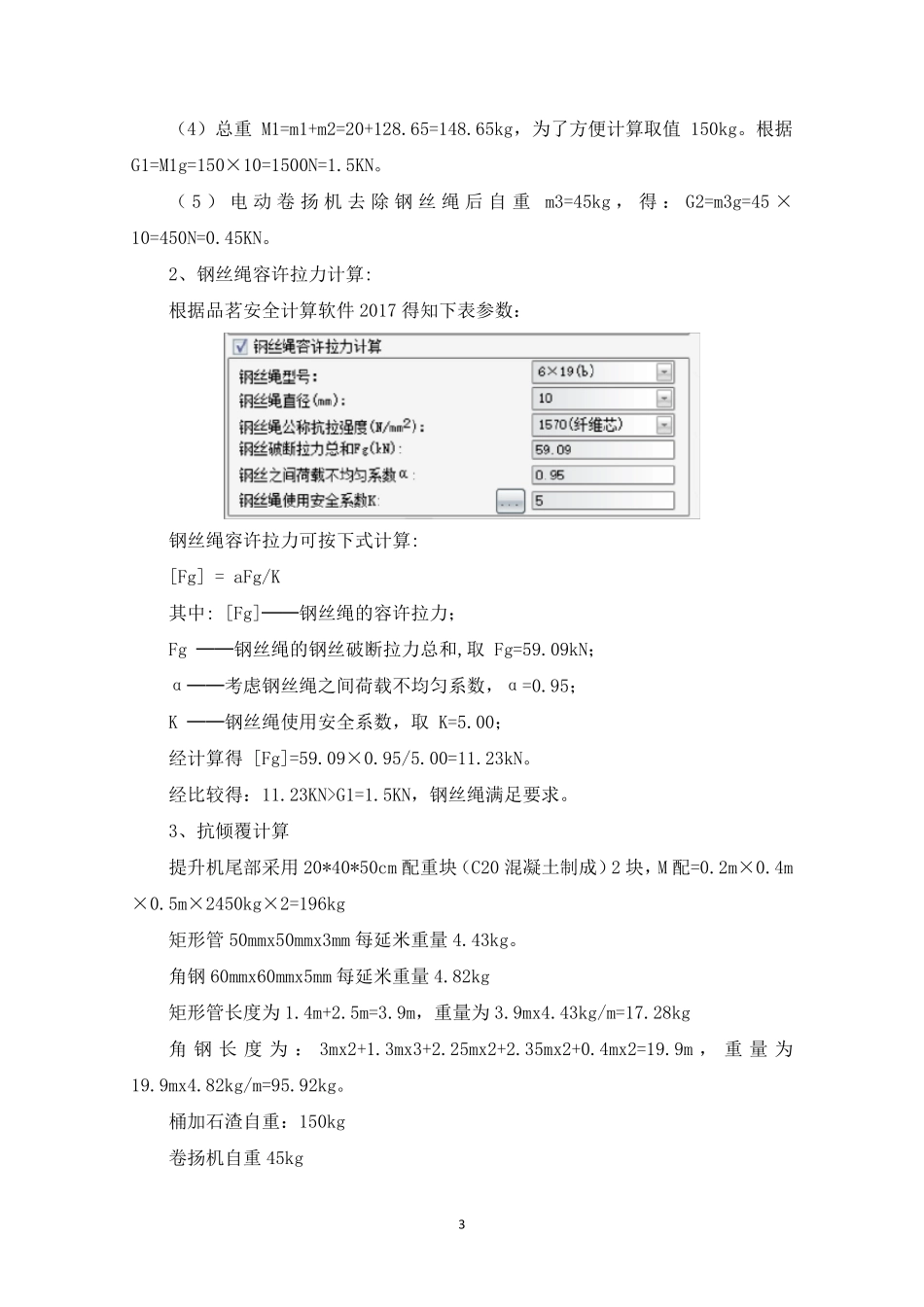

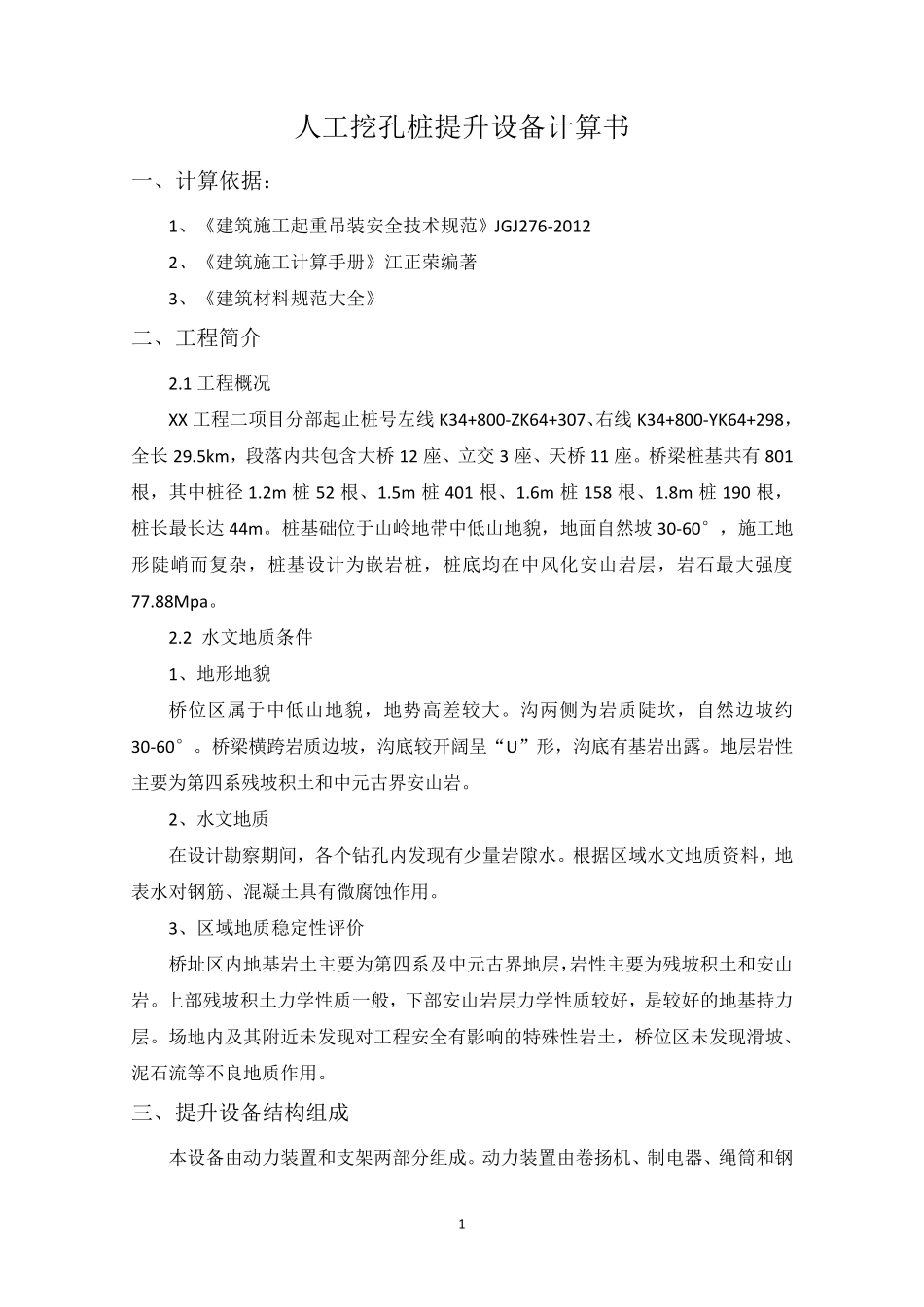

1 人工挖孔桩提升设备计算书 一、计算依据: 1、《建筑施工起重吊装安全技术规范》JGJ276-2012 2、《建筑施工计算手册》江正荣编著 3、《建筑材料规范大全》 二、工程简介 2.1 工程概况 XX 工程二项目分部起止桩号左线K34+800-ZK64+307、右线K34+800-YK64+298,全长29.5km,段落内共包含大桥12 座、立交3 座、天桥11 座。桥梁桩基共有801根,其中桩径1.2m 桩52 根、1.5m 桩401 根、1.6m 桩158 根、1.8m 桩190 根,桩长最长达44m。桩基础位于山岭地带中低山地貌,地面自然坡30-60°,施工地形陡峭而复杂,桩基设计为嵌岩桩,桩底均在中风化安山岩层,岩石最大强度77.88Mpa。 2.2 水文地质条件 1、地形地貌 桥位区属于中低山地貌,地势高差较大。沟两侧为岩质陡坎,自然边坡约30-60°。桥梁横跨岩质边坡,沟底较开阔呈“U”形,沟底有基岩出露。地层岩性主要为第四系残坡积土和中元古界安山岩。 2、水文地质 在设计勘察期间,各个钻孔内发现有少量岩隙水。根据区域水文地质资料,地表水对钢筋、混凝土具有微腐蚀作用。 3、区域地质稳定性评价 桥址区内地基岩土主要为第四系及中元古界地层,岩性主要为残坡积土和安山岩。上部残坡积土力学性质一般,下部安山岩层力学性质较好,是较好的地基持力层。场地内及其附近未发现对工程安全有影响的特殊性岩土,桥位区未发现滑坡、泥石流等不良地质作用。 三、提升设备结构组成 本设备由动力装置和支架两部分组成。动力装置由卷扬机、制电器、绳筒和钢 2 丝绳组成;支架由角钢及、钢组及定滑轮。在支臂中安装有配电箱,为安全考虑,本设备同时配备限位器及配种块。 操作按钮启动器实现电动机正反转可将钢丝绳卷绕、放开,并通过支架部分滑轮起吊下方物料来完成吊运作业。 提升设备实际图 提升设备示意图 四、计算过程 1、荷载计算 (1)桶的直径46cm,高50cm,自重m1=20Kg。 (2)桶的体积V=3.14×0.23²×0.5=0.083m³。 (3)桶内 石 头 重量 按照 最 大 最 重碎 石 计算,碎 石 密 度 为1.55g/cm³,其 中1方=1000000cm³,桶内 石 头 重量 m2=0.083×1550kg=128.65kg。 2251303023540140250300 3 (4)总重M1=m1+m2=20+128.65=148.65kg,为了方便计算取值150kg。根据G1=M1g=150×10=1500N=1.5KN。 (5 )电 动 卷 扬 机 去 除 钢 丝 绳 后 自 重m3=45kg ,得 : G2=m3g=45 ×10=450N=0.45KN。 2、钢丝绳容许拉力计算:...
