装配式混凝土建筑结构体系及其关键技术

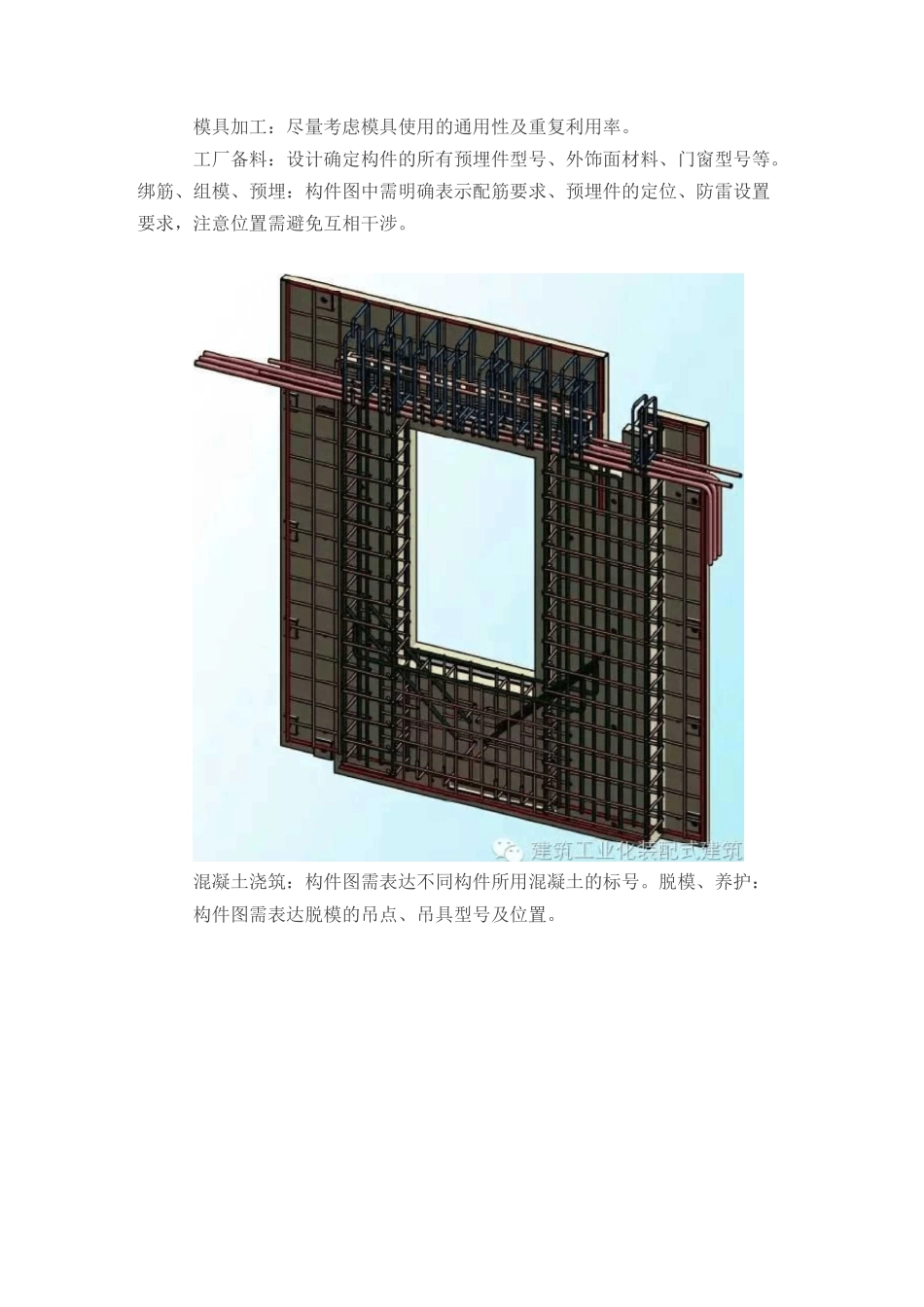

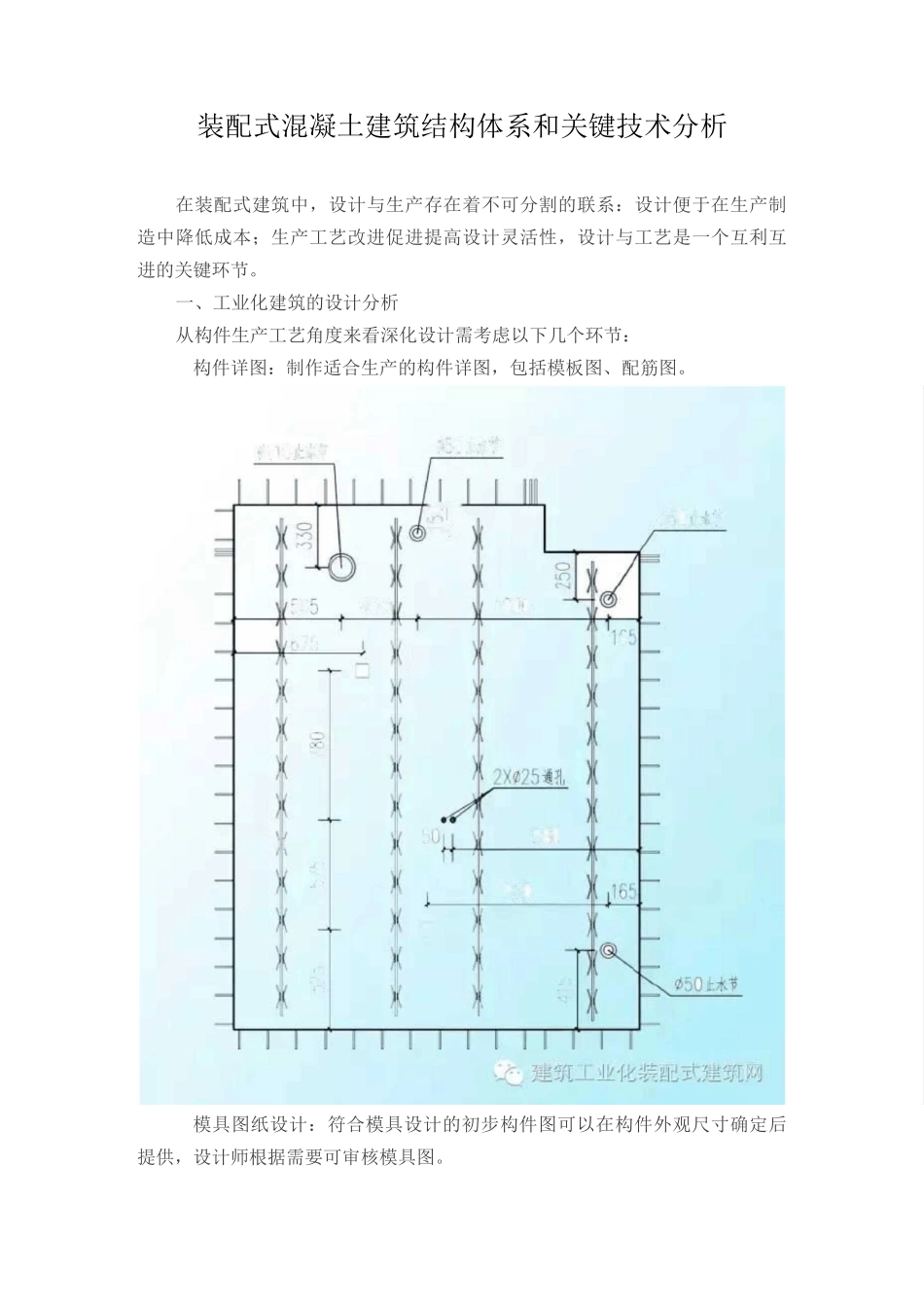

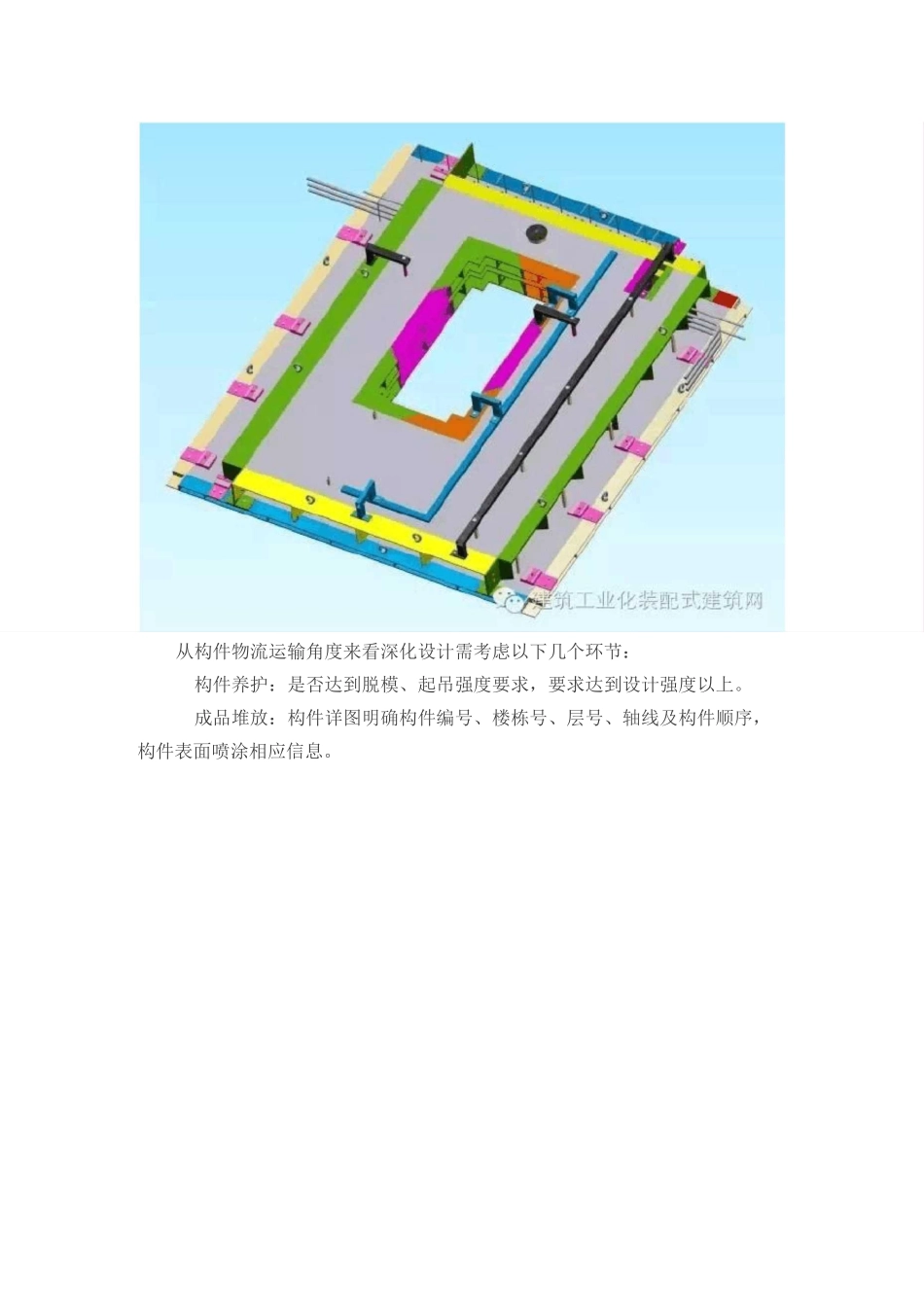

TI0C:o98|95汀 0 匚广］0町 0400装配式混凝土建筑结构体系和关键技术分析在装配式建筑中，设计与生产存在着不可分割的联系：设计便于在生产制造中降低成本；生产工艺改进促进提高设计灵活性，设计与工艺是一个互利互进的关键环节。一、工业化建筑的设计分析从构件生产工艺角度来看深化设计需考虑以下几个环节：构件详图：制作适合生产的构件详图，包括模板图、配筋图。模具图纸设计：符合模具设计的初步构件图可以在构件外观尺寸确定后提供，设计师根据需要可审核模具图。模具加工：尽量考虑模具使用的通用性及重复利用率。工厂备料：设计确定构件的所有预埋件型号、外饰面材料、门窗型号等。绑筋、组模、预埋：构件图中需明确表示配筋要求、预埋件的定位、防雷设置要求，注意位置需避免互相干涉。混凝土浇筑：构件图需表达不同构件所用混凝土的标号。脱模、养护：构件图需表达脱模的吊点、吊具型号及位置。7从构件物流运输角度来看深化设计需考虑以下几个环节：构件养护：是否达到脱模、起吊强度要求，要求达到设计强度以上。成品堆放：构件详图明确构件编号、楼栋号、层号、轴线及构件顺序，构件表面喷涂相应信息。成品质检：对应构件详图检验钢筋外露尺寸、构件尺寸等，发放合格证或准用证。构件装车:构件拆分尺寸考虑车辆宽度及载重要求，配备专用构件运输架。构件质量检查：深化设计图纸明确构件验收标准。二、工业化建筑的结构体系分析I工业化建筑是指采用构配件工厂化生产，在现场以机械化的方法装配而成的建筑。外墙挂板体系内墙用大模板以混凝土浇筑，墙体内配钢筋网架；外墙挂预制混凝土复合墙板，配以构造柱和圈梁。便于施工，加快进度，提高建筑的工厂化加工，确保工程质量和不降低抗震能力的前提下节省建设投资。预制部件：外墙、叠合楼板、阳台、楼梯、叠合梁体系特点：竖向受力结构采用现浇，外墙挂板不参与受力，预制比例一般为,施工难度较低，成本较低。适用咼度：咼层、超咼层适用建筑：保障房、商品房、办公建筑装配式框架体系预制装配式框架结构体系按标准化设计，根据结构、建筑特点将柱、梁、板、楼梯、阳台、外墙等构件拆分，在工厂进行标准化预制生产，现场采用塔吊等大型设备安装，形成房屋建筑。研砼上海市北高新技术服务业园区商办综合楼采用装配整体性框架结构体系预制部件：柱、叠合梁、叠合楼板、阳台、楼梯等体系特点：工业化程度高，内部空间自由度好，室内梁柱外露，施工难度较咼，成本较咼。适用高度：米以下...
