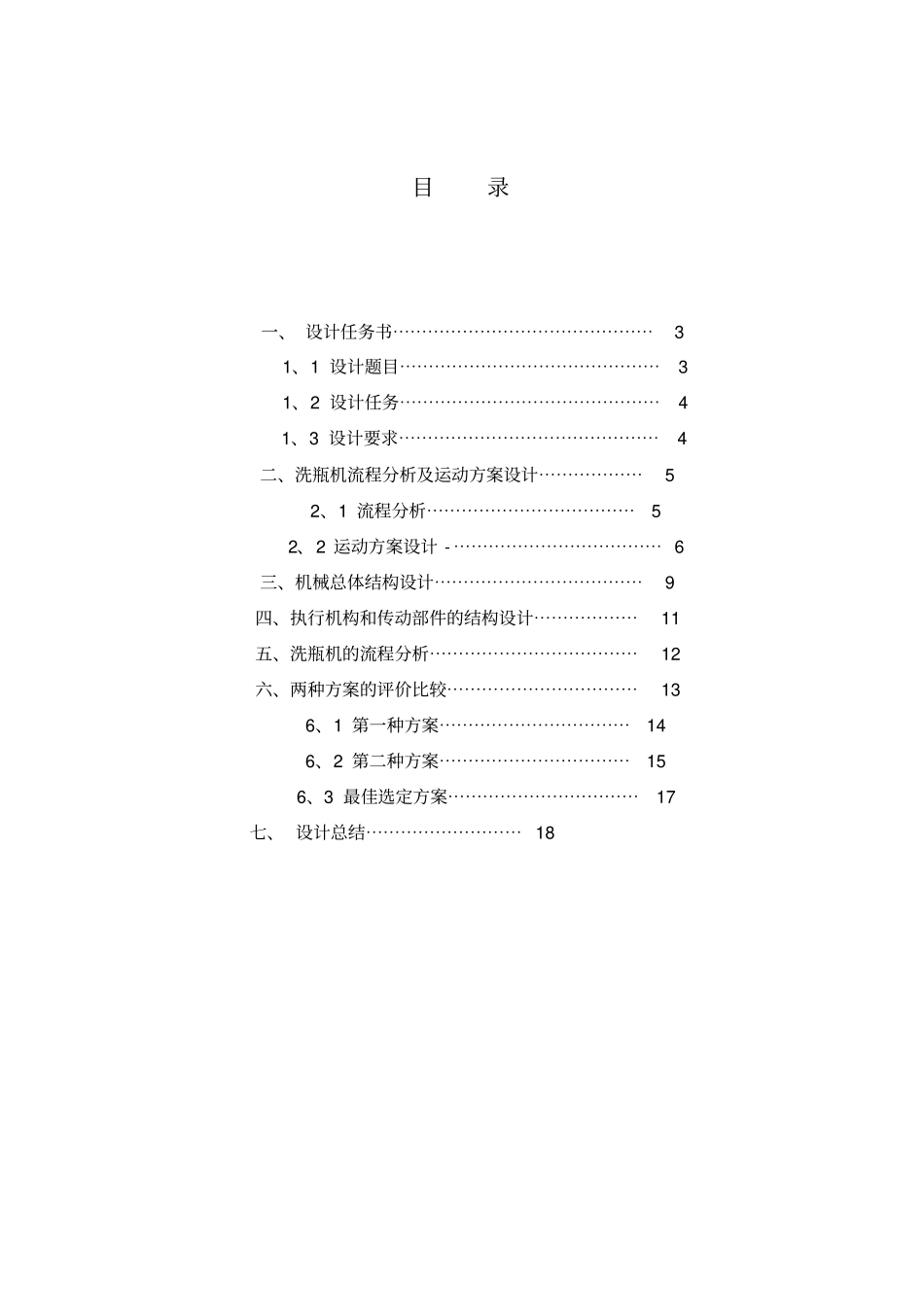

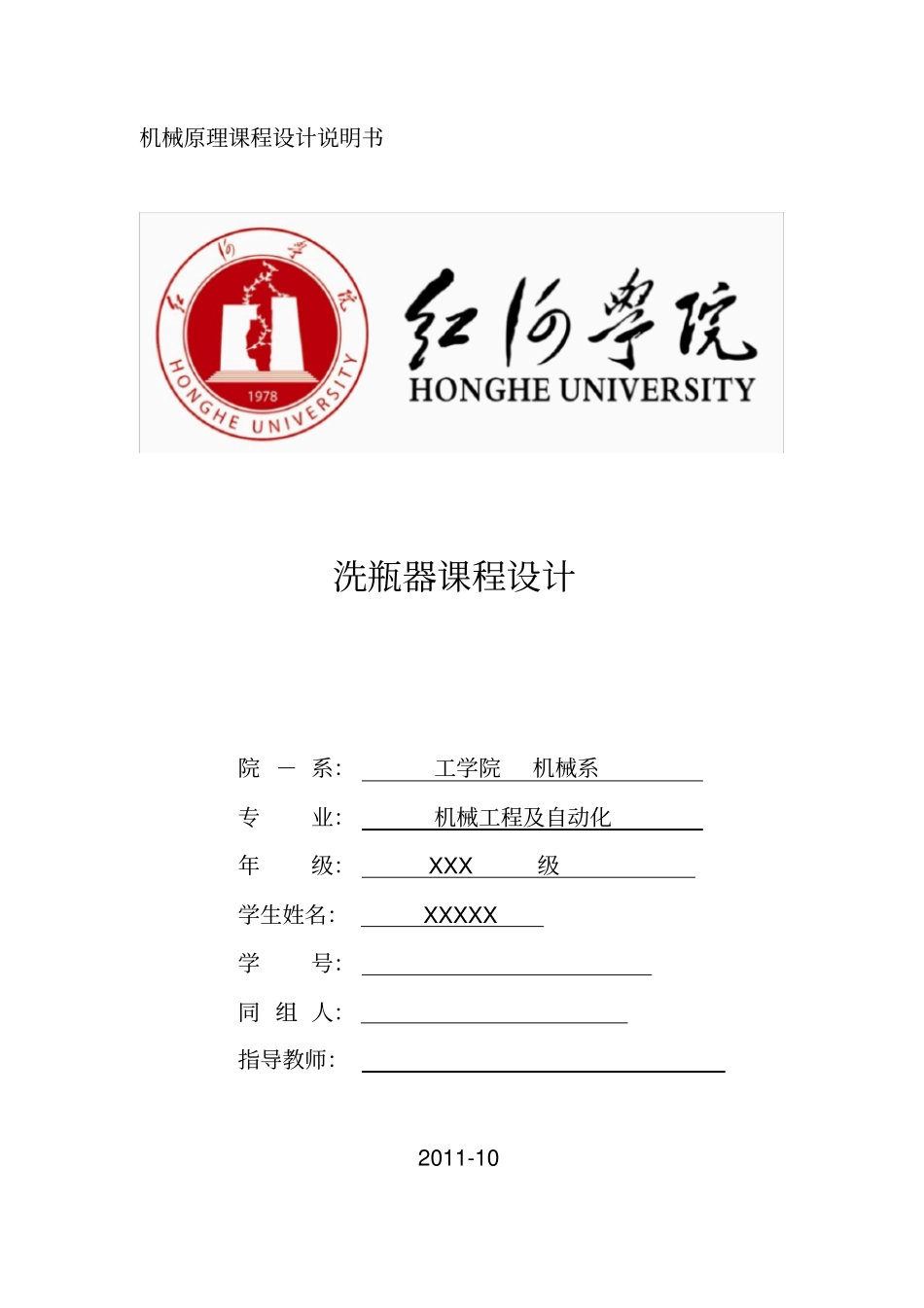

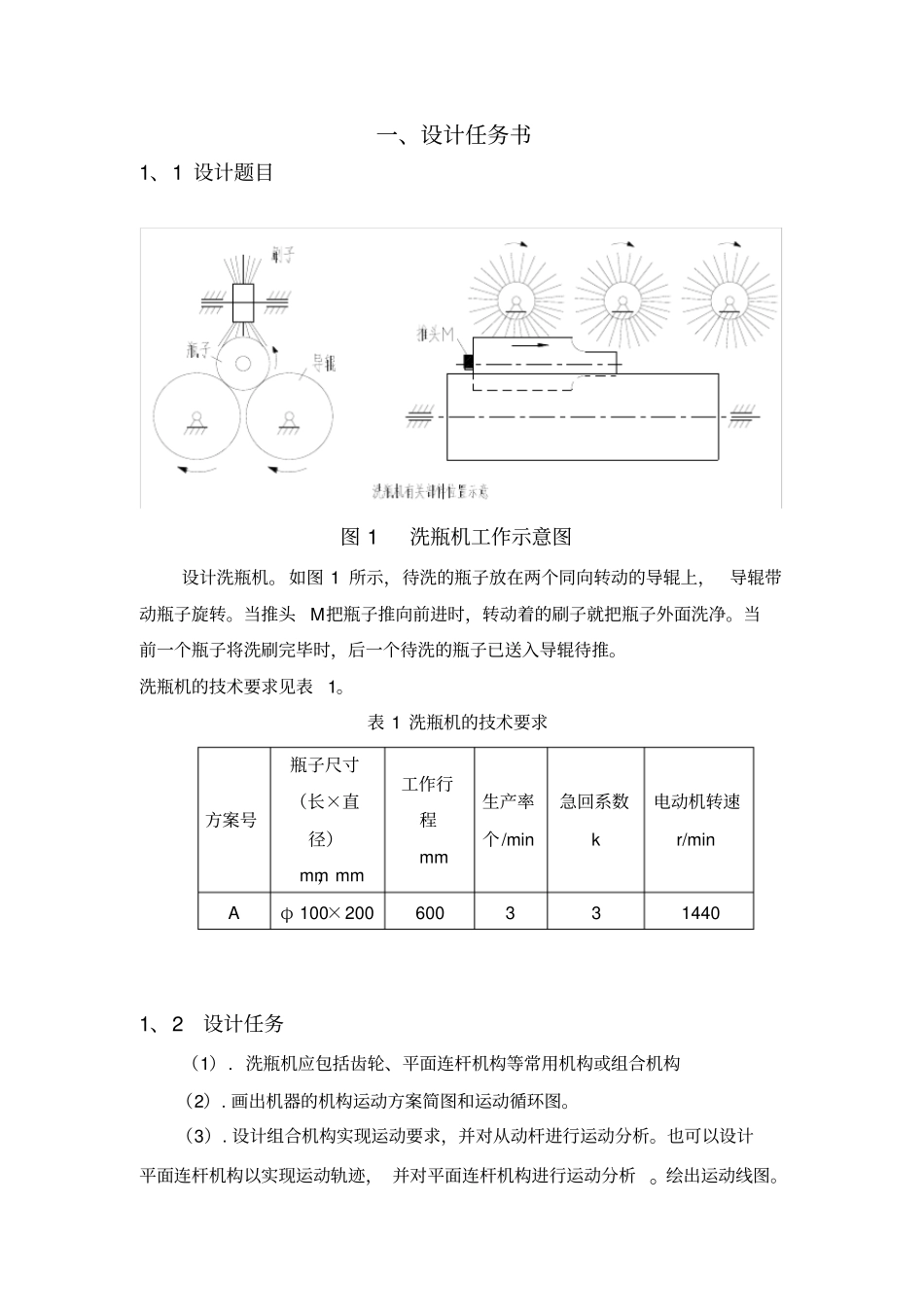

机械原理课程设计说明书洗瓶器课程设计院 － 系：工学院机械系专业：机械工程及自动化年级： XXX级学生姓名： XXXXX学号：同 组 人：指导教师： 2011-10目录一、 设计任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 1、1 设计题目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 1、2 设计任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 1、3 设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 二、洗瓶机流程分析及运动方案设计⋯⋯⋯⋯⋯⋯5 2、1 流程分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 2、2 运动方案设计 - ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 三、机械总体结构设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 四、执行机构和传动部件的结构设计⋯⋯⋯⋯⋯⋯11 五、洗瓶机的流程分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 六、两种方案的评价比较⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 6、1 第一种方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 6、2 第二种方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 6、3 最佳选定方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 七、 设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯ 18一、设计任务书1、1 设计题目图 1 洗瓶机工作示意图设计洗瓶机。 如图 1 所示，待洗的瓶子放在两个同向转动的导辊上，导辊带动瓶子旋转。当推头M把瓶子推向前进时，转动着的刷子就把瓶子外面洗净。当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。洗瓶机的技术要求见表1。表 1 洗瓶机的技术要求方案号瓶子尺寸（长×直径）mm，mm工作行程mm生产率个/min急回系数k电动机转速r/minAφ 100×2006003314401、2 设计任务（1）. 洗瓶机应包括齿轮、平面连杆机构等常用机构或组合机构（2）. 画出机器的机构运动方案简图和运动循环图。（3）. 设计组合机构实现运动要求，并对从动杆进行运动分析。也可以设计平面连杆机构以实现运动轨迹， 并对平面连杆机构进行运动分析 。绘出运动线图。（4 ）. 其他机构的设计分析。（5）. 编写设计计算说明书。1、3 设计要求工作原理为了清洗瓶子，需将瓶子推入同向转动的导辊上，导辊带动瓶子旋转，推动瓶子沿导辊前进，转动的刷子就将瓶子洗净。它的主要动作是将瓶子沿着导辊推动，瓶子推动过程中将瓶子旋转以及将刷子转动。原始数据（1）瓶子尺寸：长度 L=100mm，直径 D=200mm。（2）推进距离 S=600mm，推瓶机构应使推移接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后推头快速返回原位，准备进入第二个工作循环。（3）按生产率每分钟 3 个的要求，推程的平均速度v=45mm/s，返...
