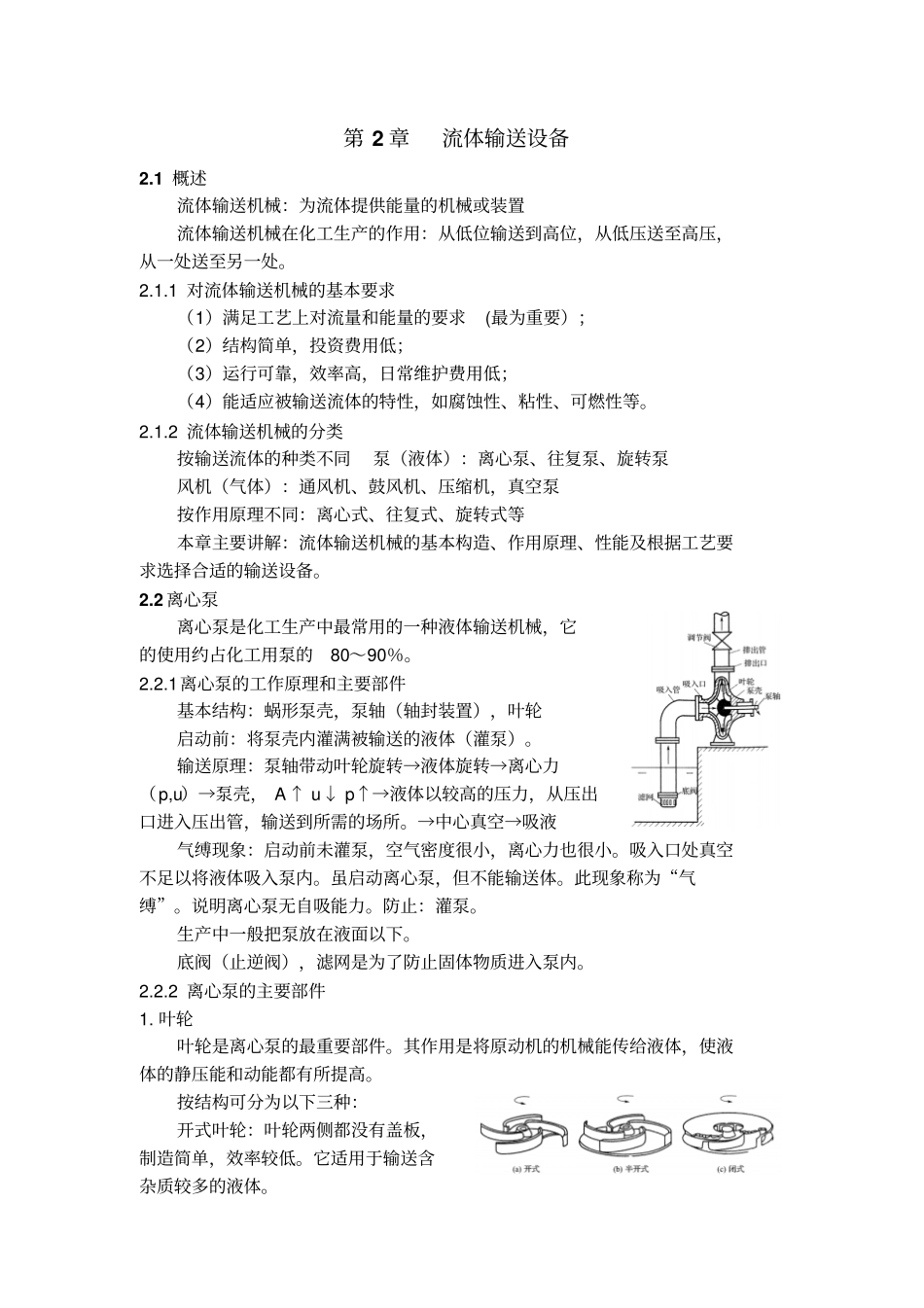

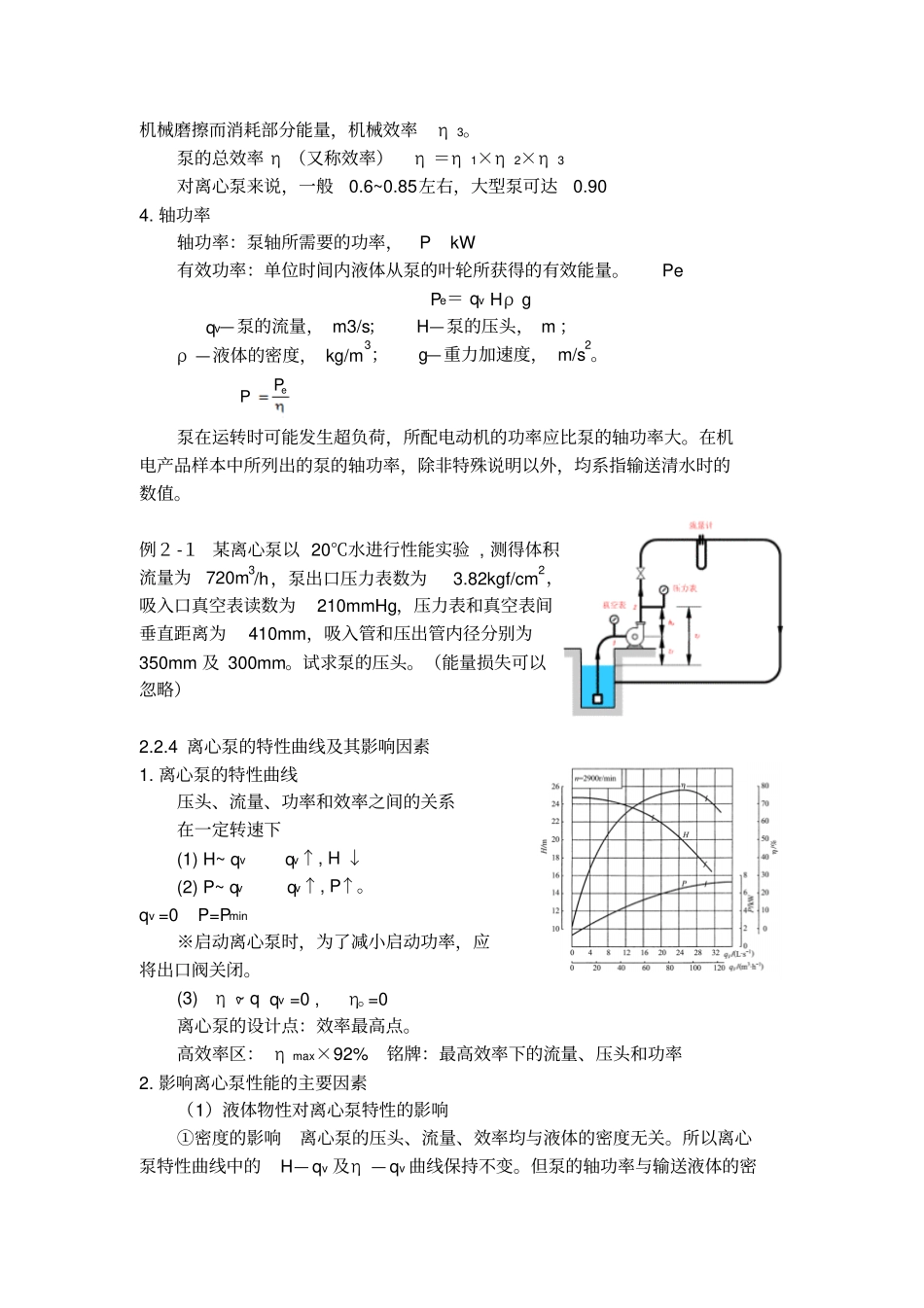

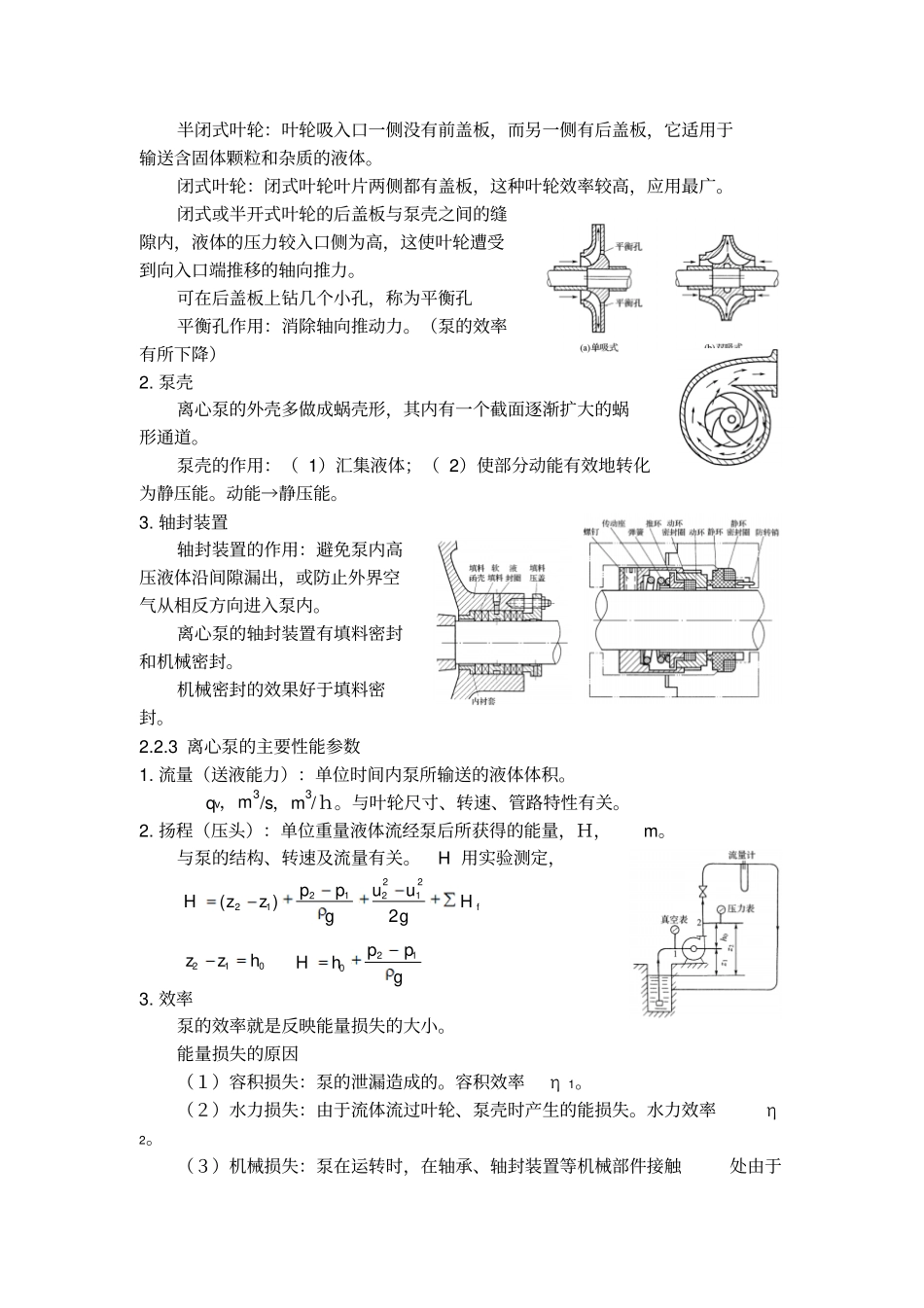

第 2 章流体输送设备2.1 概述流体输送机械：为流体提供能量的机械或装置流体输送机械在化工生产的作用：从低位输送到高位，从低压送至高压，从一处送至另一处。2.1.1 对流体输送机械的基本要求（1）满足工艺上对流量和能量的要求(最为重要）；（2）结构简单，投资费用低；（3）运行可靠，效率高，日常维护费用低；（4）能适应被输送流体的特性，如腐蚀性、粘性、可燃性等。2.1.2 流体输送机械的分类按输送流体的种类不同泵（液体）：离心泵、往复泵、旋转泵风机（气体）：通风机、鼓风机、压缩机，真空泵按作用原理不同：离心式、往复式、旋转式等本章主要讲解：流体输送机械的基本构造、作用原理、性能及根据工艺要求选择合适的输送设备。2.2 离心泵离心泵是化工生产中最常用的一种液体输送机械，它的使用约占化工用泵的80～90％。2.2.1离心泵的工作原理和主要部件基本结构：蜗形泵壳，泵轴（轴封装置），叶轮启动前：将泵壳内灌满被输送的液体（灌泵）。输送原理：泵轴带动叶轮旋转→液体旋转→离心力（p,u）→泵壳， A↑ u↓ p↑→液体以较高的压力，从压出口进入压出管，输送到所需的场所。→中心真空→吸液气缚现象：启动前未灌泵，空气密度很小，离心力也很小。吸入口处真空不足以将液体吸入泵内。虽启动离心泵，但不能输送体。此现象称为“气缚”。说明离心泵无自吸能力。防止：灌泵。生产中一般把泵放在液面以下。底阀（止逆阀），滤网是为了防止固体物质进入泵内。2.2.2 离心泵的主要部件1. 叶轮叶轮是离心泵的最重要部件。其作用是将原动机的机械能传给液体，使液体的静压能和动能都有所提高。按结构可分为以下三种：开式叶轮：叶轮两侧都没有盖板，制造简单，效率较低。它适用于输送含杂质较多的液体。半闭式叶轮：叶轮吸入口一侧没有前盖板，而另一侧有后盖板，它适用于输送含固体颗粒和杂质的液体。闭式叶轮：闭式叶轮叶片两侧都有盖板，这种叶轮效率较高，应用最广。闭式或半开式叶轮的后盖板与泵壳之间的缝隙内，液体的压力较入口侧为高，这使叶轮遭受到向入口端推移的轴向推力。可在后盖板上钻几个小孔，称为平衡孔平衡孔作用：消除轴向推动力。（泵的效率有所下降）2. 泵壳离心泵的外壳多做成蜗壳形，其内有一个截面逐渐扩大的蜗形通道。泵壳的作用：（ 1）汇集液体；（ 2）使部分动能有效地转化为静压能。动能→静压能。3. 轴封装置轴封装置的作用：避免泵内高压液体沿间隙漏出，或防止外界空气从相反方向进入泵...
