浅析大跨度钢桁架结构吊装技术

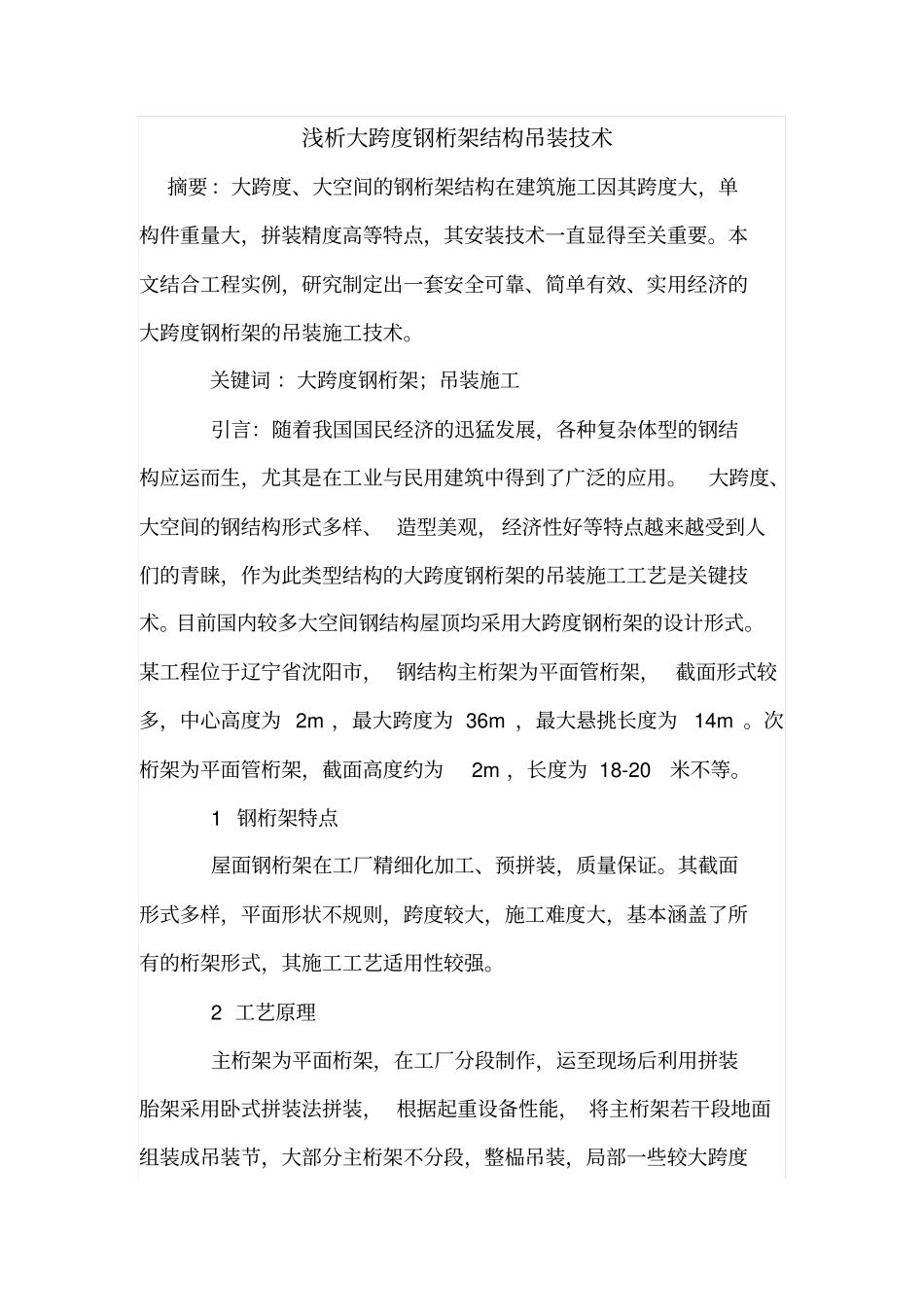

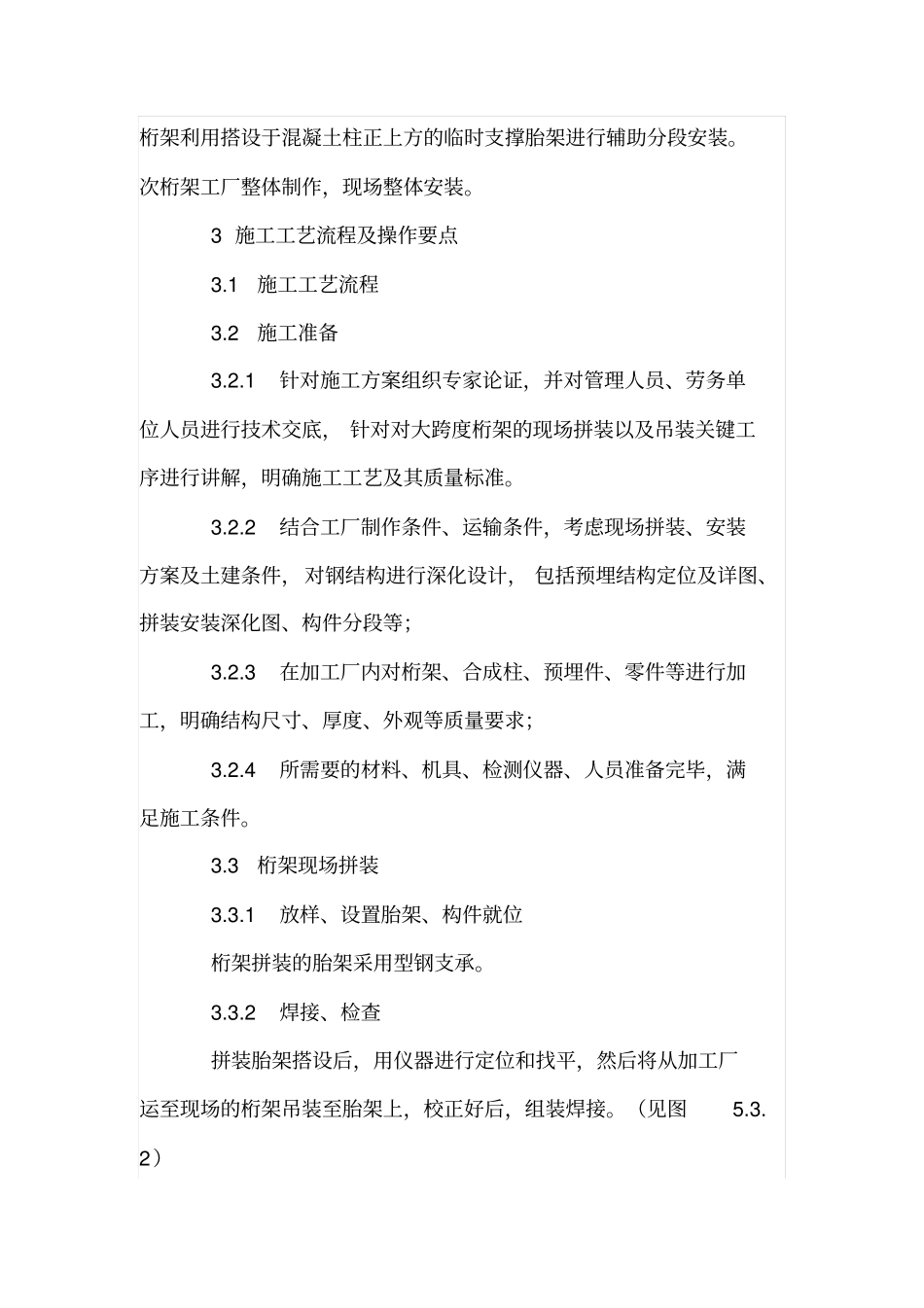

浅析大跨度钢桁架结构吊装技术摘要：大跨度、大空间的钢桁架结构在建筑施工因其跨度大，单构件重量大，拼装精度高等特点，其安装技术一直显得至关重要。本文结合工程实例，研究制定出一套安全可靠、简单有效、实用经济的大跨度钢桁架的吊装施工技术。关键词 ：大跨度钢桁架；吊装施工引言：随着我国国民经济的迅猛发展，各种复杂体型的钢结构应运而生，尤其是在工业与民用建筑中得到了广泛的应用。大跨度、大空间的钢结构形式多样、 造型美观， 经济性好等特点越来越受到人们的青睐，作为此类型结构的大跨度钢桁架的吊装施工工艺是关键技术。目前国内较多大空间钢结构屋顶均采用大跨度钢桁架的设计形式。某工程位于辽宁省沈阳市， 钢结构主桁架为平面管桁架， 截面形式较多，中心高度为 2m ，最大跨度为 36m ，最大悬挑长度为14m 。次桁架为平面管桁架，截面高度约为2m ，长度为 18-20米不等。1 钢桁架特点屋面钢桁架在工厂精细化加工、预拼装，质量保证。其截面形式多样，平面形状不规则，跨度较大，施工难度大，基本涵盖了所有的桁架形式，其施工工艺适用性较强。2 工艺原理主桁架为平面桁架，在工厂分段制作，运至现场后利用拼装胎架采用卧式拼装法拼装， 根据起重设备性能， 将主桁架若干段地面组装成吊装节，大部分主桁架不分段，整榀吊装，局部一些较大跨度桁架利用搭设于混凝土柱正上方的临时支撑胎架进行辅助分段安装。次桁架工厂整体制作，现场整体安装。3 施工工艺流程及操作要点3.1 施工工艺流程3.2 施工准备3.2.1 针对施工方案组织专家论证，并对管理人员、劳务单位人员进行技术交底， 针对对大跨度桁架的现场拼装以及吊装关键工序进行讲解，明确施工工艺及其质量标准。3.2.2 结合工厂制作条件、运输条件，考虑现场拼装、安装方案及土建条件，对钢结构进行深化设计， 包括预埋结构定位及详图、拼装安装深化图、构件分段等；3.2.3 在加工厂内对桁架、合成柱、预埋件、零件等进行加工，明确结构尺寸、厚度、外观等质量要求；3.2.4 所需要的材料、机具、检测仪器、人员准备完毕，满足施工条件。3.3 桁架现场拼装3.3.1 放样、设置胎架、构件就位桁架拼装的胎架采用型钢支承。3.3.2 焊接、检查拼装胎架搭设后，用仪器进行定位和找平，然后将从加工厂运至现场的桁架吊装至胎架上，校正好后，组装焊接。（见图5.3.2）图 5.3.2桁架现场拼装3.4 预埋件安装1、混凝土柱钢筋绑扎土建单位对混凝土柱竖向钢筋及箍筋进...
