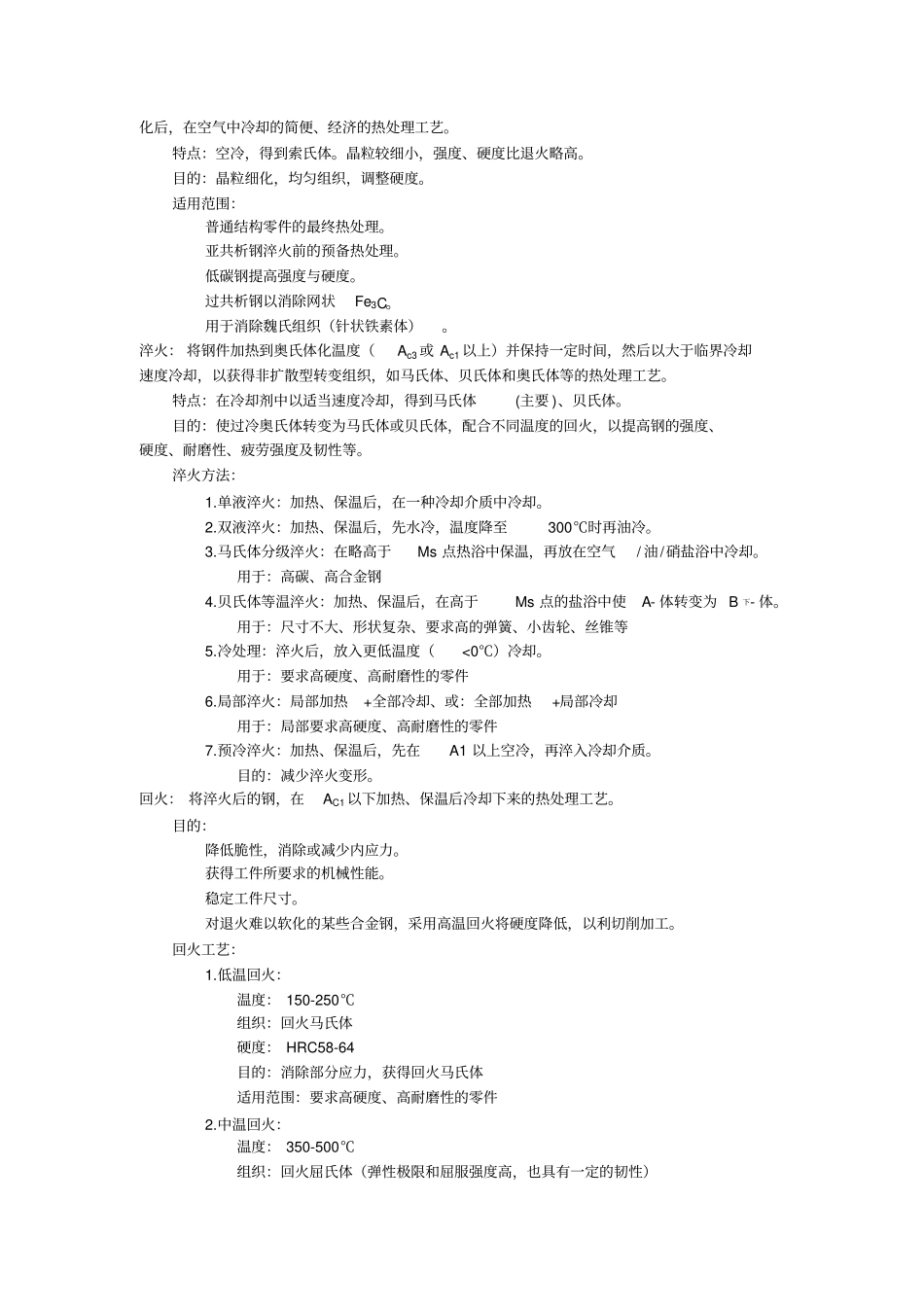

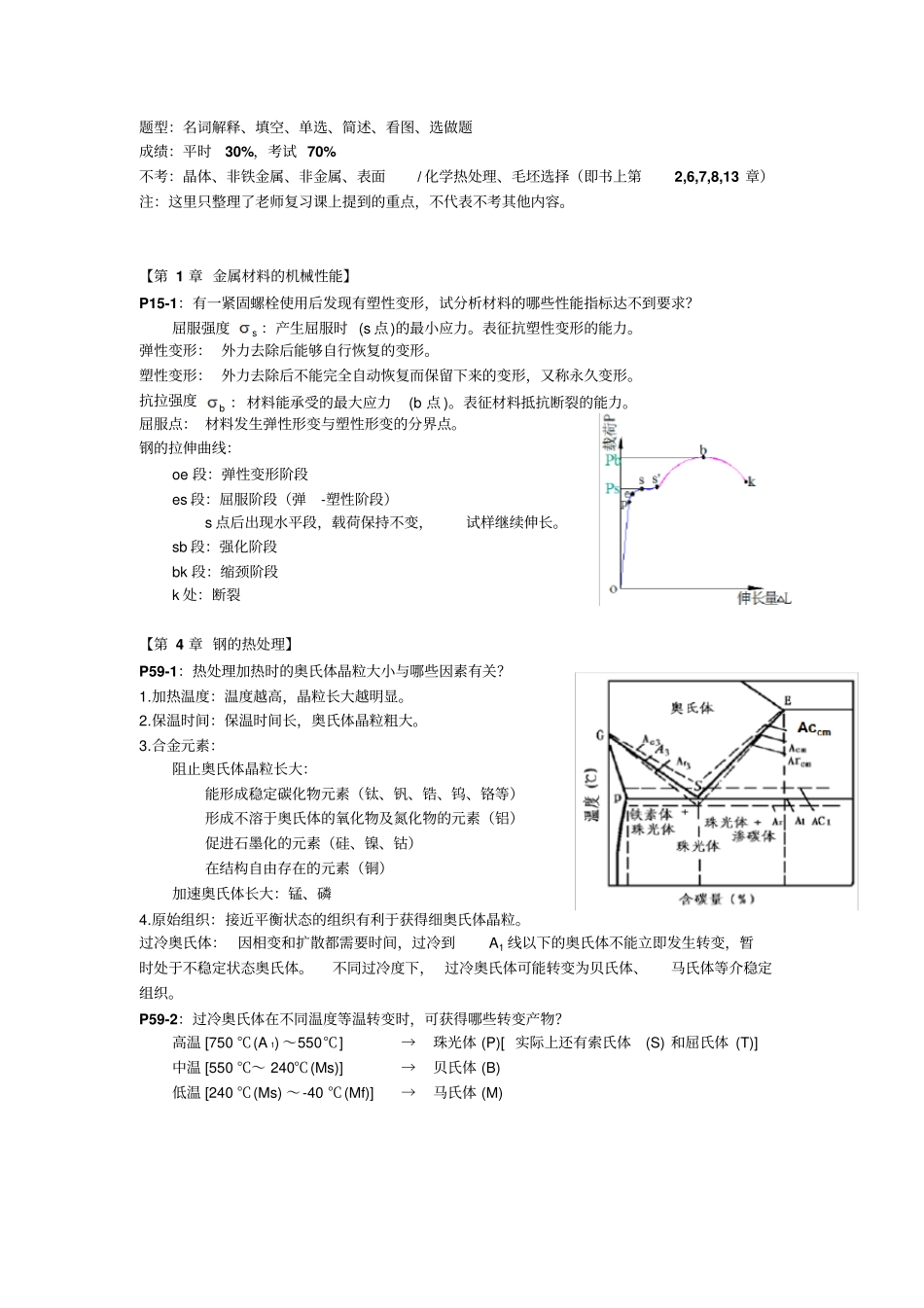

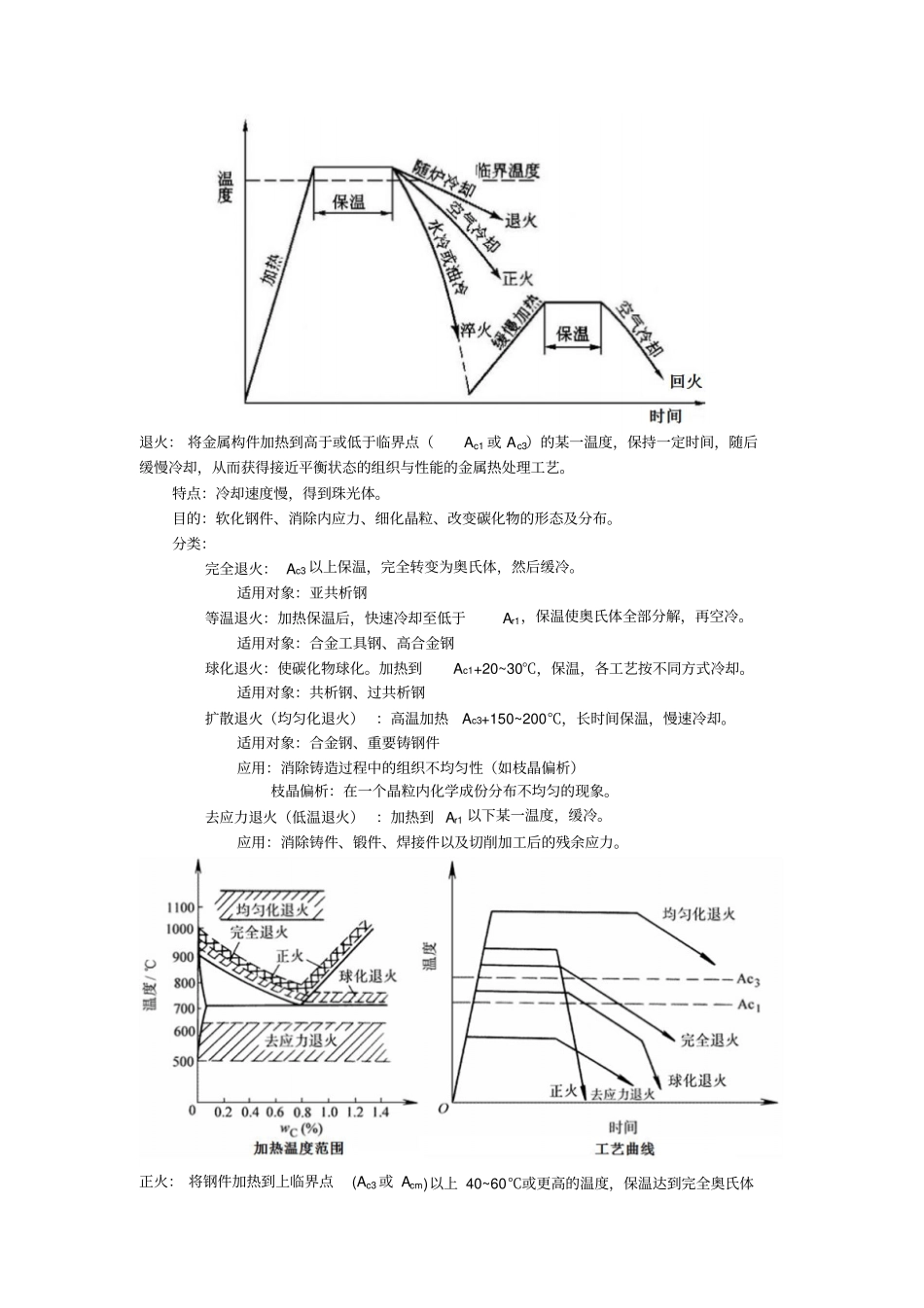

题型：名词解释、填空、单选、简述、看图、选做题成绩：平时30%，考试 70% 不考：晶体、非铁金属、非金属、表面/ 化学热处理、毛坯选择（即书上第2,6,7,8,13 章）注：这里只整理了老师复习课上提到的重点，不代表不考其他内容。【第 1 章 金属材料的机械性能】P15-1：有一紧固螺栓使用后发现有塑性变形，试分析材料的哪些性能指标达不到要求？屈服强度s ：产生屈服时 (s 点)的最小应力。表征抗塑性变形的能力。弹性变形： 外力去除后能够自行恢复的变形。塑性变形： 外力去除后不能完全自动恢复而保留下来的变形，又称永久变形。抗拉强度b ：材料能承受的最大应力(b 点 )。表征材料抵抗断裂的能力。屈服点： 材料发生弹性形变与塑性形变的分界点。钢的拉伸曲线：oe 段：弹性变形阶段es 段：屈服阶段（弹-塑性阶段）s 点后出现水平段，载荷保持不变，试样继续伸长。sb 段：强化阶段bk 段：缩颈阶段k 处：断裂【第 4 章 钢的热处理】P59-1：热处理加热时的奥氏体晶粒大小与哪些因素有关？1.加热温度：温度越高，晶粒长大越明显。2.保温时间：保温时间长，奥氏体晶粒粗大。3.合金元素：阻止奥氏体晶粒长大：能形成稳定碳化物元素（钛、钒、锆、钨、铬等）形成不溶于奥氏体的氧化物及氮化物的元素（铝）促进石墨化的元素（硅、镍、钴）在结构自由存在的元素（铜）加速奥氏体长大：锰、磷4.原始组织：接近平衡状态的组织有利于获得细奥氏体晶粒。过冷奥氏体： 因相变和扩散都需要时间，过冷到A1 线以下的奥氏体不能立即发生转变，暂时处于不稳定状态奥氏体。不同过冷度下， 过冷奥氏体可能转变为贝氏体、马氏体等介稳定组织。P59-2：过冷奥氏体在不同温度等温转变时，可获得哪些转变产物？高温 [750 ℃(A 1) ～550℃] →珠光体 (P)[ 实际上还有索氏体(S) 和屈氏体 (T)] 中温 [550 ℃～ 240℃(Ms)] →贝氏体 (B) 低温 [240 ℃(Ms) ～-40 ℃(Mf)] →马氏体 (M) 退火： 将金属构件加热到高于或低于临界点（Ac1 或 Ac3）的某一温度，保持一定时间，随后缓慢冷却，从而获得接近平衡状态的组织与性能的金属热处理工艺。特点：冷却速度慢，得到珠光体。目的：软化钢件、消除内应力、细化晶粒、改变碳化物的形态及分布。分类：完全退火： Ac3 以上保温，完全转变为奥氏体，然后缓冷。适用对象：亚共析钢等温退火：加热保温后，快速冷却至低于Ar1，保温使奥氏体全部分解，再空冷。适用对象：合金工具钢...
