浪涌保护器老化劣化测试

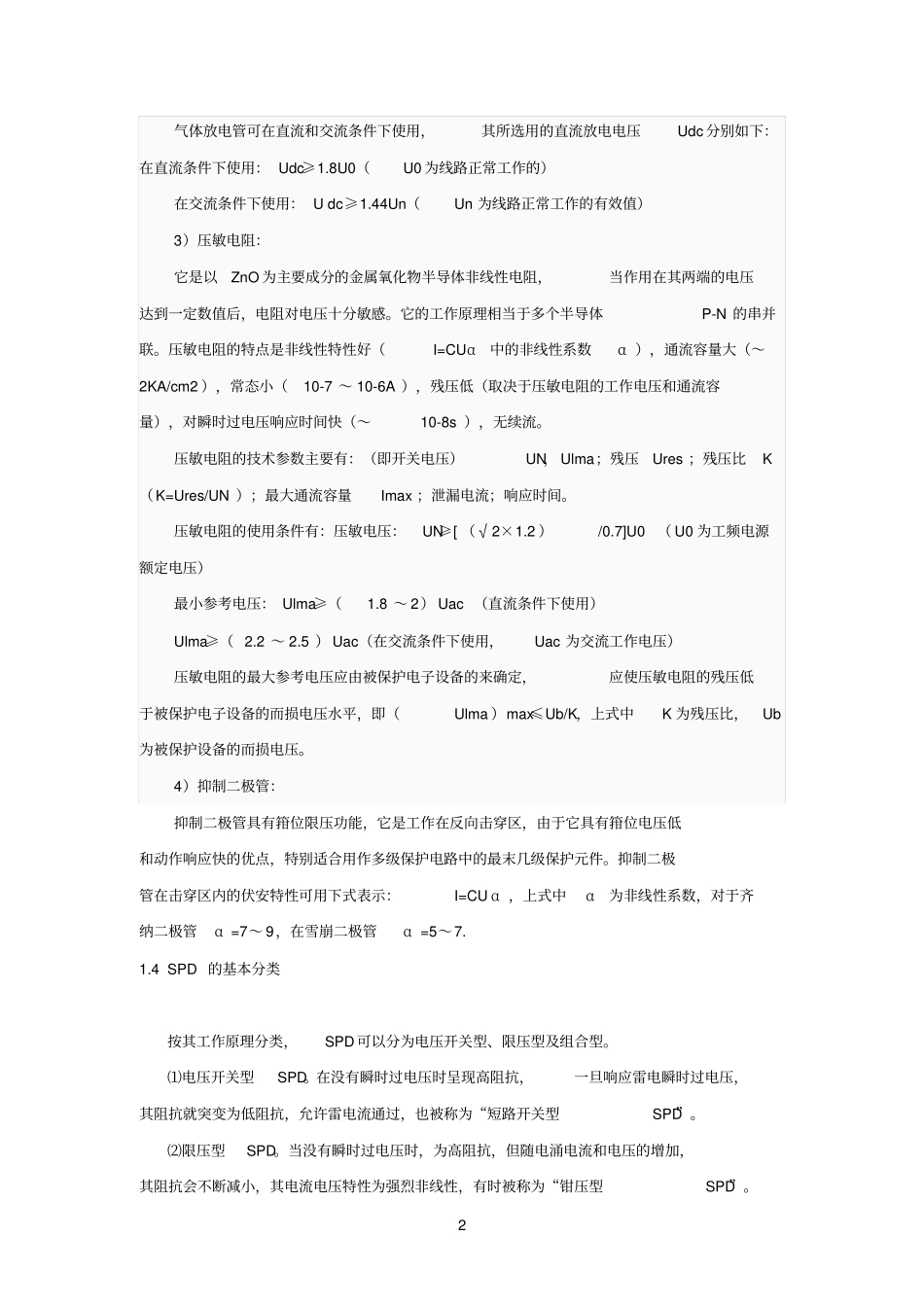

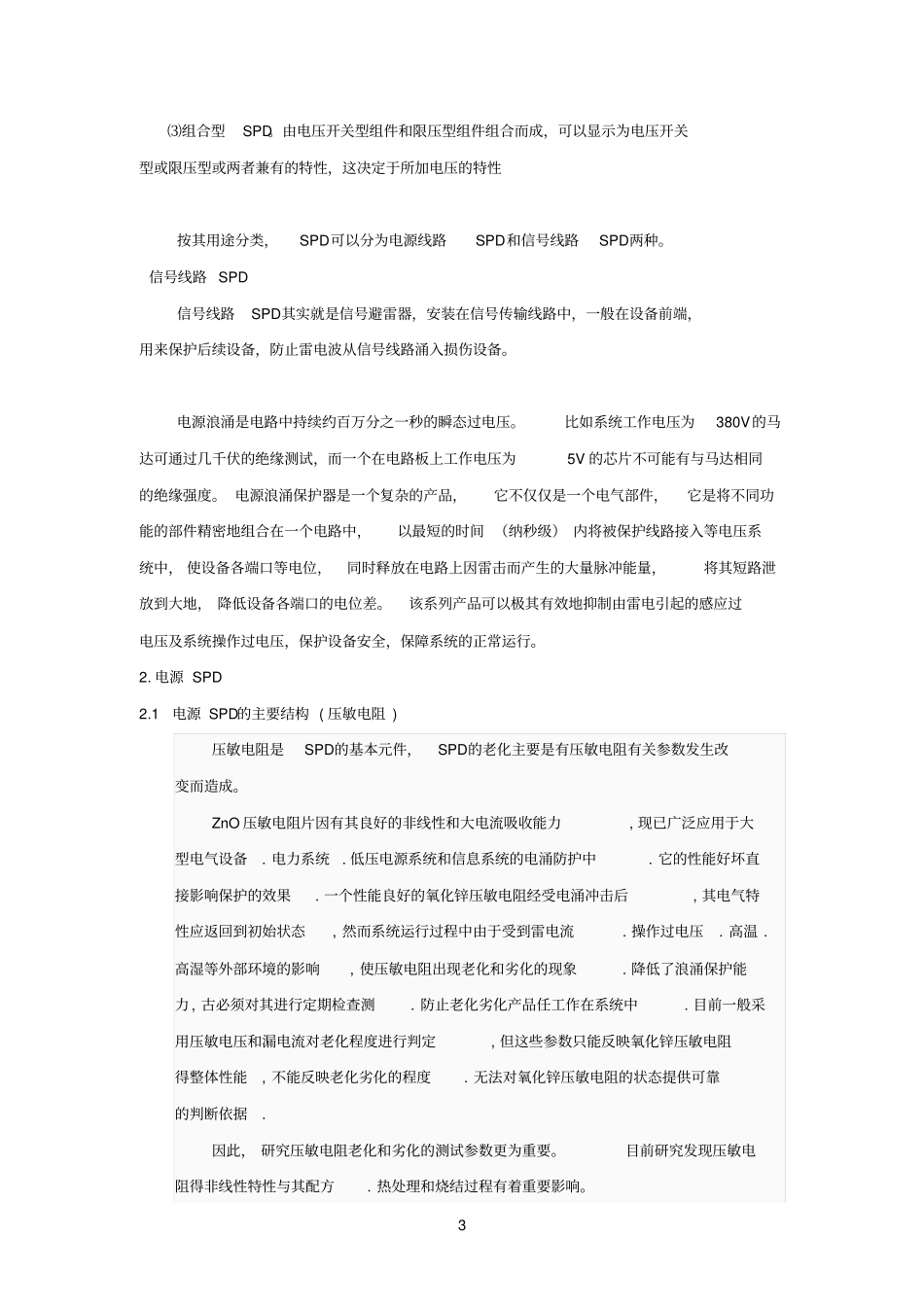

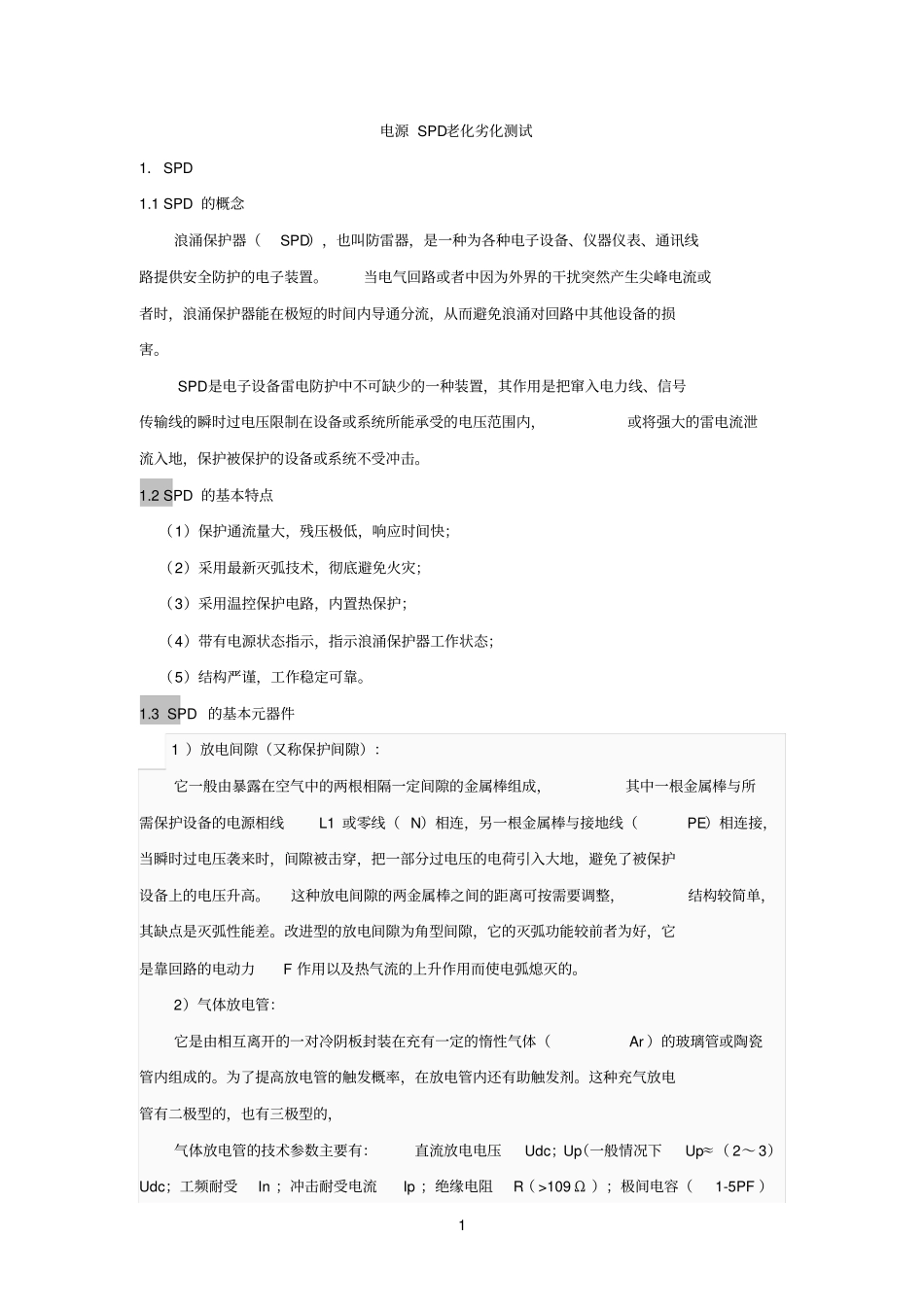

1 电源 SPD老化劣化测试1．SPD 1.1 SPD 的概念浪涌保护器（SPD），也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者中因为外界的干扰突然产生尖峰电流或者时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。SPD是电子设备雷电防护中不可缺少的一种装置，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击。1.2 SPD 的基本特点（1）保护通流量大，残压极低，响应时间快；（2）采用最新灭弧技术，彻底避免火灾；（3）采用温控保护电路，内置热保护；（4）带有电源状态指示，指示浪涌保护器工作状态；（5）结构严谨，工作稳定可靠。1.3 SPD 的基本元器件 1 ）放电间隙（又称保护间隙）：它一般由暴露在空气中的两根相隔一定间隙的金属棒组成，其中一根金属棒与所需保护设备的电源相线L1 或零线（ N）相连，另一根金属棒与接地线（PE）相连接，当瞬时过电压袭来时，间隙被击穿，把一部分过电压的电荷引入大地，避免了被保护设备上的电压升高。这种放电间隙的两金属棒之间的距离可按需要调整，结构较简单，其缺点是灭弧性能差。改进型的放电间隙为角型间隙，它的灭弧功能较前者为好，它是靠回路的电动力F 作用以及热气流的上升作用而使电弧熄灭的。2）气体放电管：它是由相互离开的一对冷阴板封装在充有一定的惰性气体（Ar ）的玻璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内还有助触发剂。这种充气放电管有二极型的，也有三极型的，气体放电管的技术参数主要有：直流放电电压Udc；Up（一般情况下Up≈（ 2～ 3）Udc；工频耐受In ；冲击耐受电流Ip ；绝缘电阻R（ >109 Ω ）；极间电容（1-5PF ）2 气体放电管可在直流和交流条件下使用，其所选用的直流放电电压Udc 分别如下：在直流条件下使用： Udc≥1.8U0（U0 为线路正常工作的）在交流条件下使用： U dc≥1.44Un（Un 为线路正常工作的有效值）3）压敏电阻：它是以ZnO 为主要成分的金属氧化物半导体非线性电阻，当作用在其两端的电压达到一定数值后，电阻对电压十分敏感。它的工作原理相当于多个半导体P-N 的串并联。压敏电阻的特点是非线性特性好（I=CUα中的非线性系数α ），通流容量大（～2KA/cm2 ），常态小（10-7 ～ 10-6A ），残压低（取决于压敏电阻的工作电压和...
