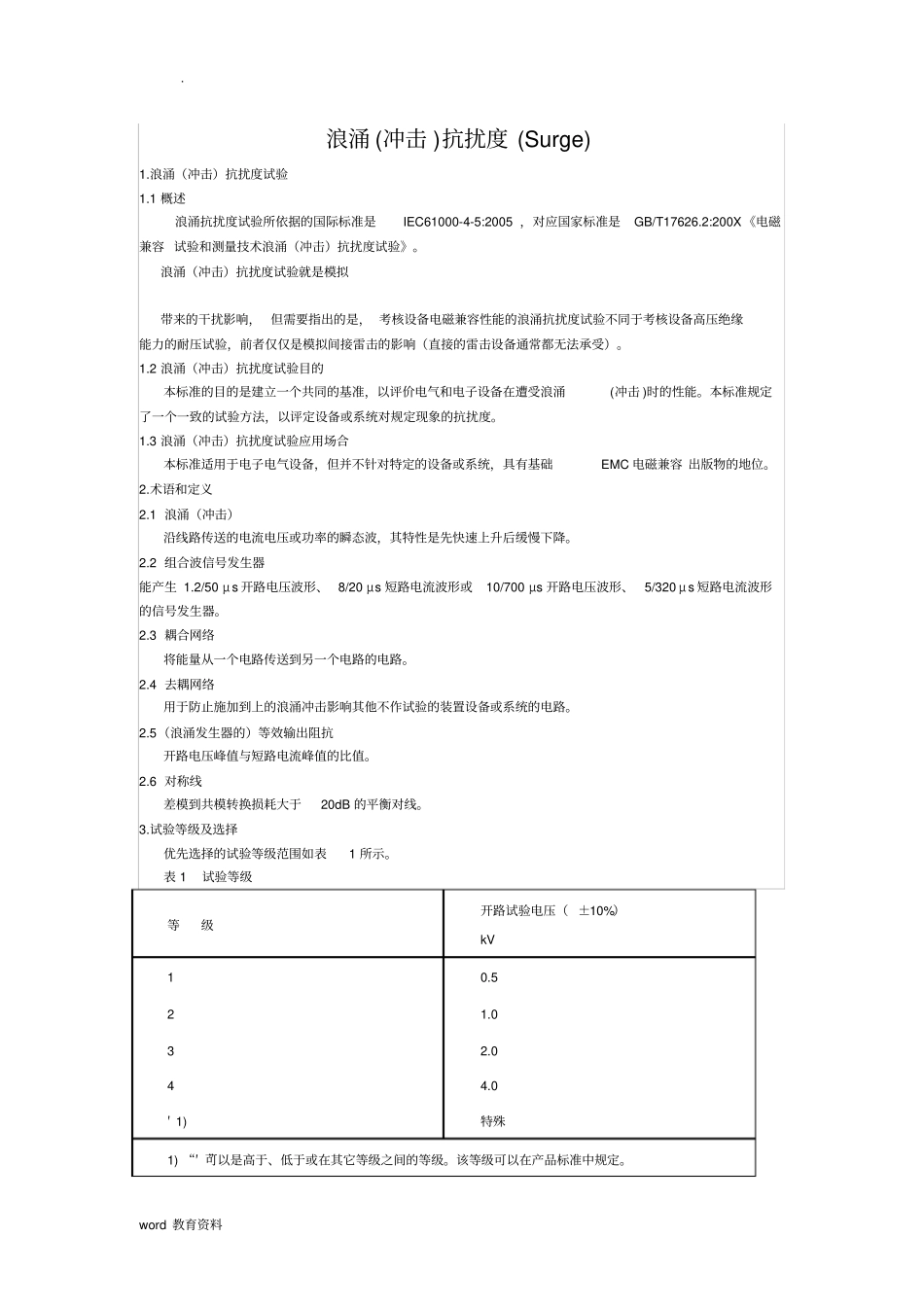

浪涌抗扰度Surge测试_第1页
1/24
浪涌抗扰度Surge测试_第2页
2/24

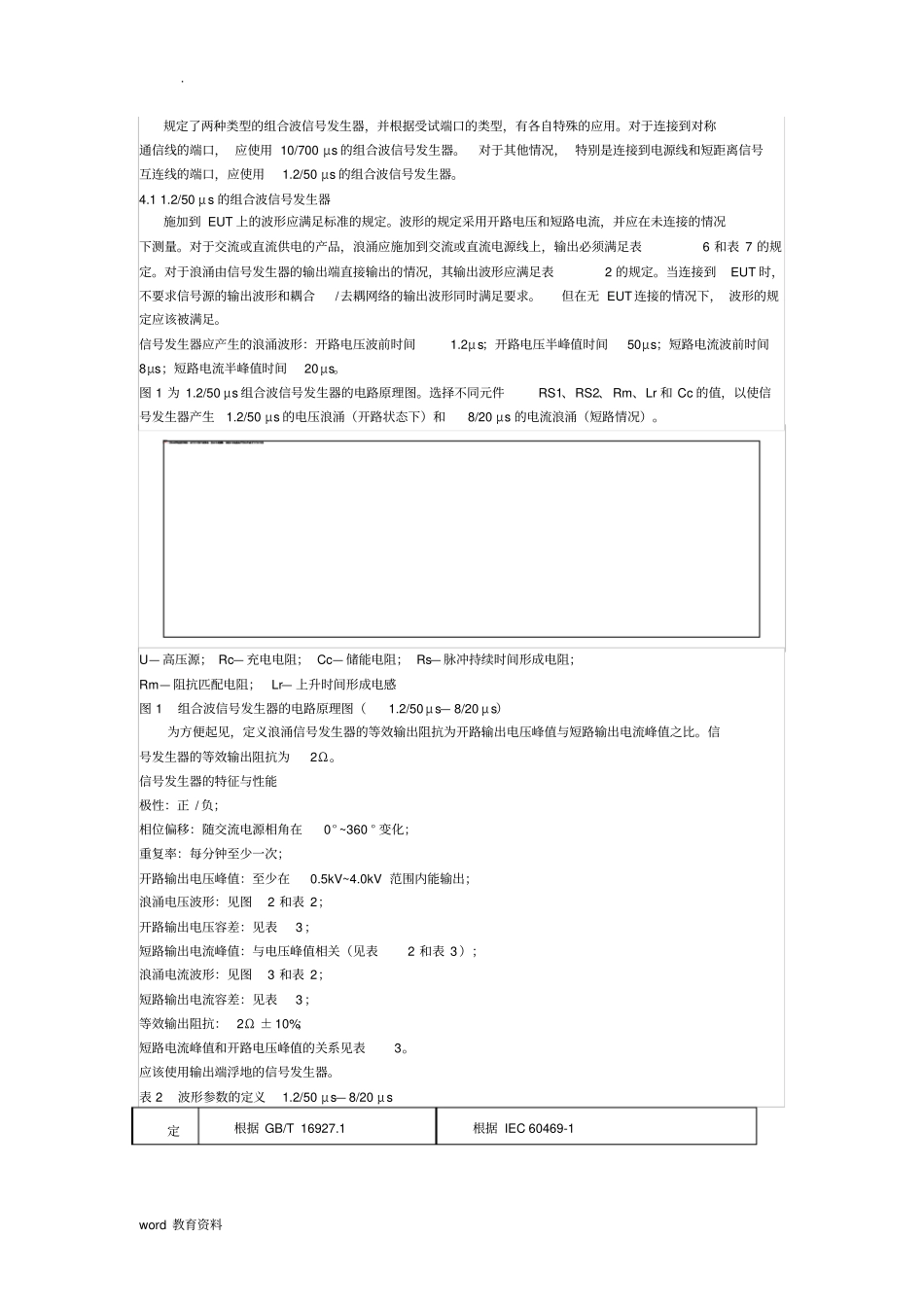

浪涌抗扰度Surge测试_第3页
3/24
. word 教育资料浪涌 (冲击 )抗扰度 (Surge) 1.浪涌(冲击)抗扰度试验1.1 概述浪涌抗扰度试验所依据的国际标准是IEC61000-4-5:2005 ,对应国家标准是GB/T17626.2:200X《电磁兼容 试验和测量技术浪涌(冲击)抗扰度试验》。浪涌(冲击)抗扰度试验就是模拟带来的干扰影响, 但需要指出的是, 考核设备电磁兼容性能的浪涌抗扰度试验不同于考核设备高压绝缘能力的耐压试验,前者仅仅是模拟间接雷击的影响(直接的雷击设备通常都无法承受)。1.2 浪涌(冲击)抗扰度试验目的本标准的目的是建立一个共同的基准,以评价电气和电子设备在遭受浪涌(冲击 )时的性能。本标准规定了一个一致的试验方法,以评定设备或系统对规定现象的抗扰度。1.3 浪涌(冲击)抗扰度试验应用场合本标准适用于电子电气设备,但并不针对特定的设备或系统,具有基础EMC 电磁兼容 出版物的地位。2.术语和定义2.1 浪涌(冲击)沿线路传送的电流电压或功率的瞬态波,其特性是先快速上升后缓慢下降。2.2 组合波信号发生器能产生 1.2/50 μ s 开路电压波形、 8/20 μs 短路电流波形或10/700 μs 开路电压波形、5/320 μ s 短路电流波形的信号发生器。2.3 耦合网络将能量从一个电路传送到另一个电路的电路。2.4 去耦网络用于防止施加到上的浪涌冲击影响其他不作试验的装置设备或系统的电路。2.5(浪涌发生器的)等效输出阻抗开路电压峰值与短路电流峰值的比值。2.6 对称线差模到共模转换损耗大于20dB 的平衡对线。3.试验等级及选择优先选择的试验等级范围如表1 所示。表 1 试验等级等级开路试验电压( ±10%)kV10.521.032.044.0′ 1)特殊1) “′ ”可以是高于、低于或在其它等级之间的等级。该等级可以在产品标准中规定。. word 教育资料1.试验等级应根据安装情况,安装类别如下:0 类 :保护良好的电气环境,常常在一间专用房间内。所有引入电缆都有过电压保护(第一级和第二级)。各电子设备单元由设计良好的接地系统相互连接,并且该接地系统根本不会受到电力设备或雷电的影响电子设备有专用电源(见表A1 )浪涌电压不能超过25V。1 类:有部分保护的电气环境所有引入室内的电缆都有过电压保护(第一级)。各设备由地线网络相互良好连接,并且该地线网络不会受电力设备或雷电的影响。电子设备有与其他设备完全隔离的电源。开关操作在室内能产生干扰电压。浪涌电压不能超过500V 。2 类 :电缆隔离良好,甚至短走线也隔离良好的电气...
