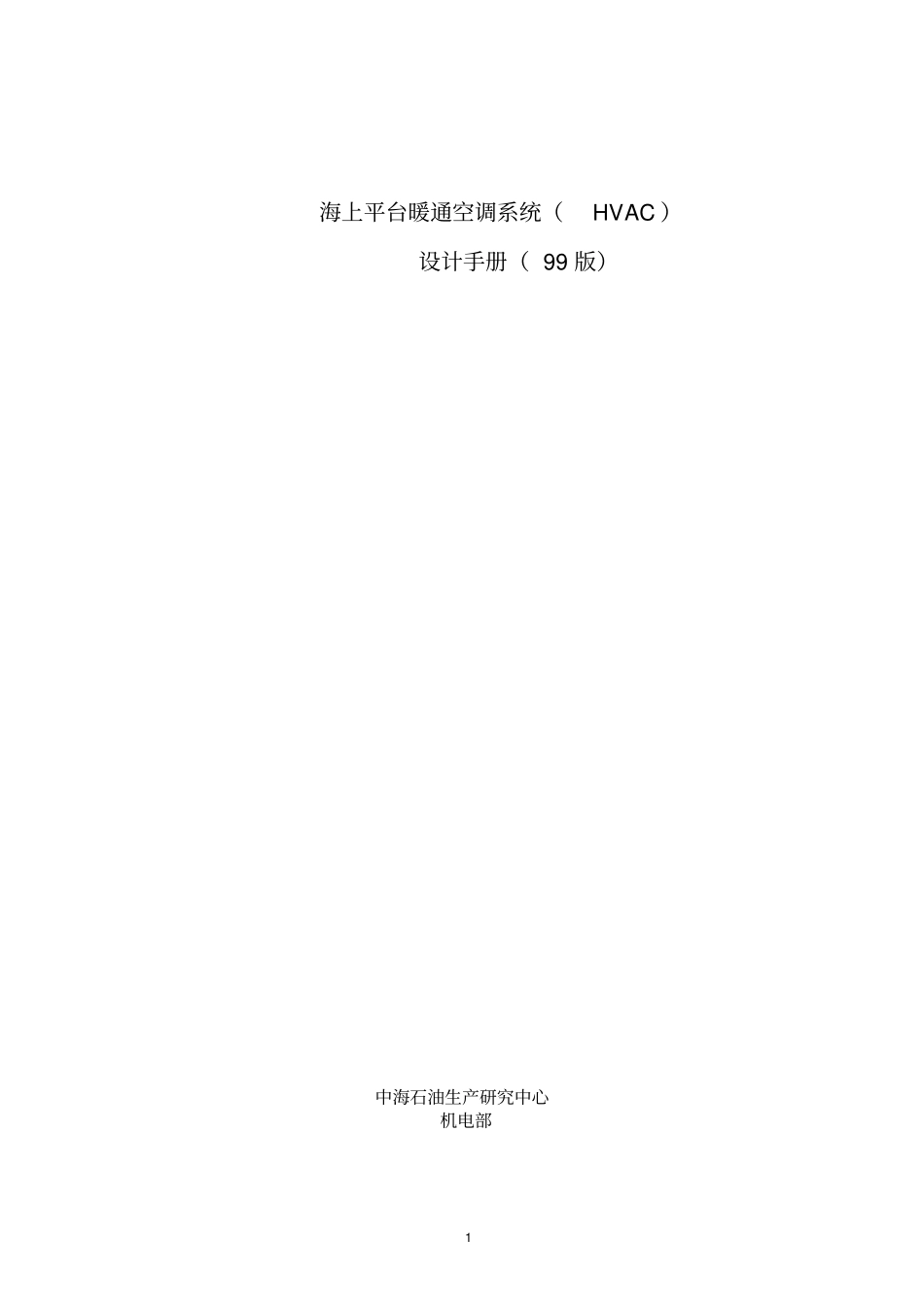

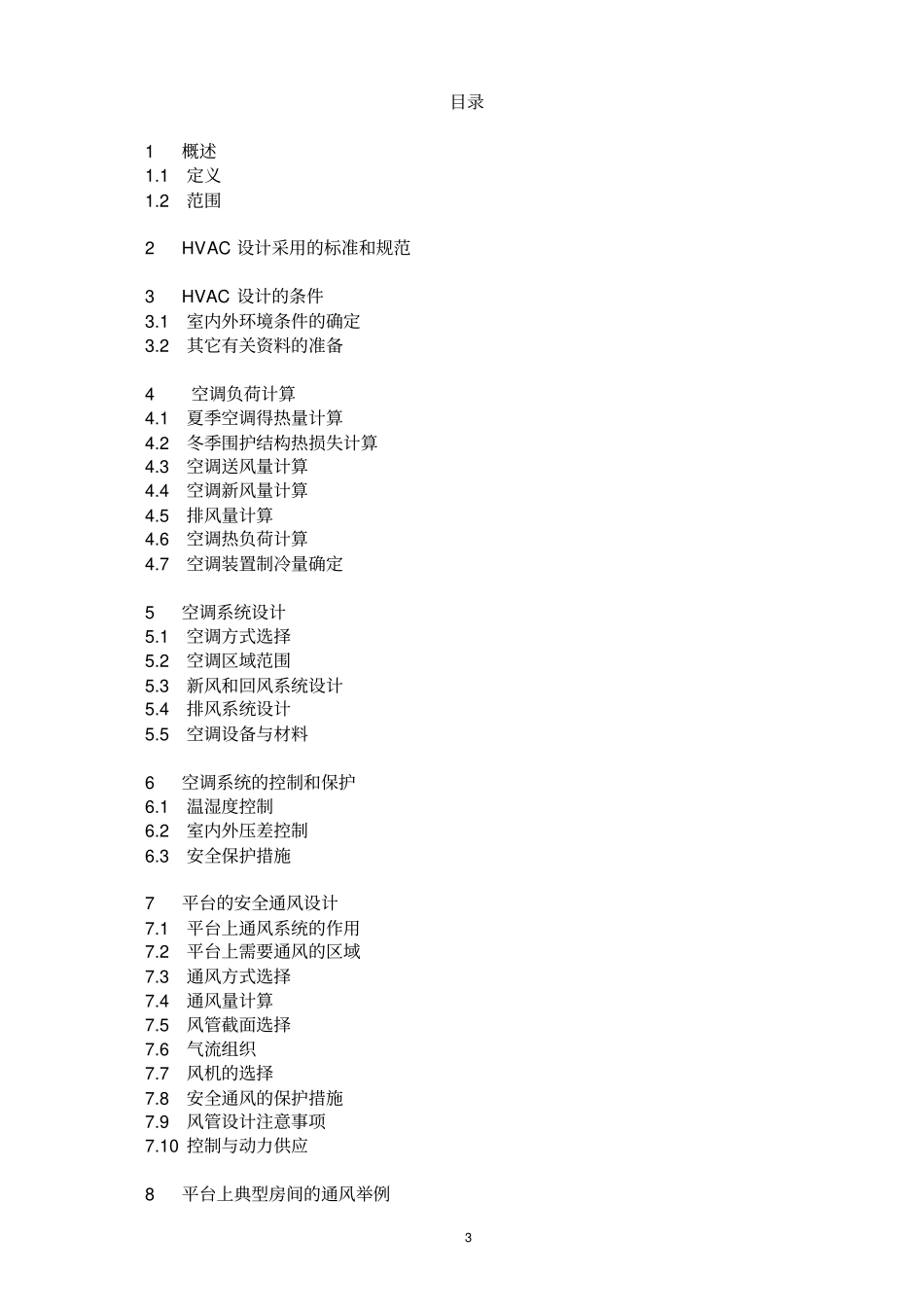

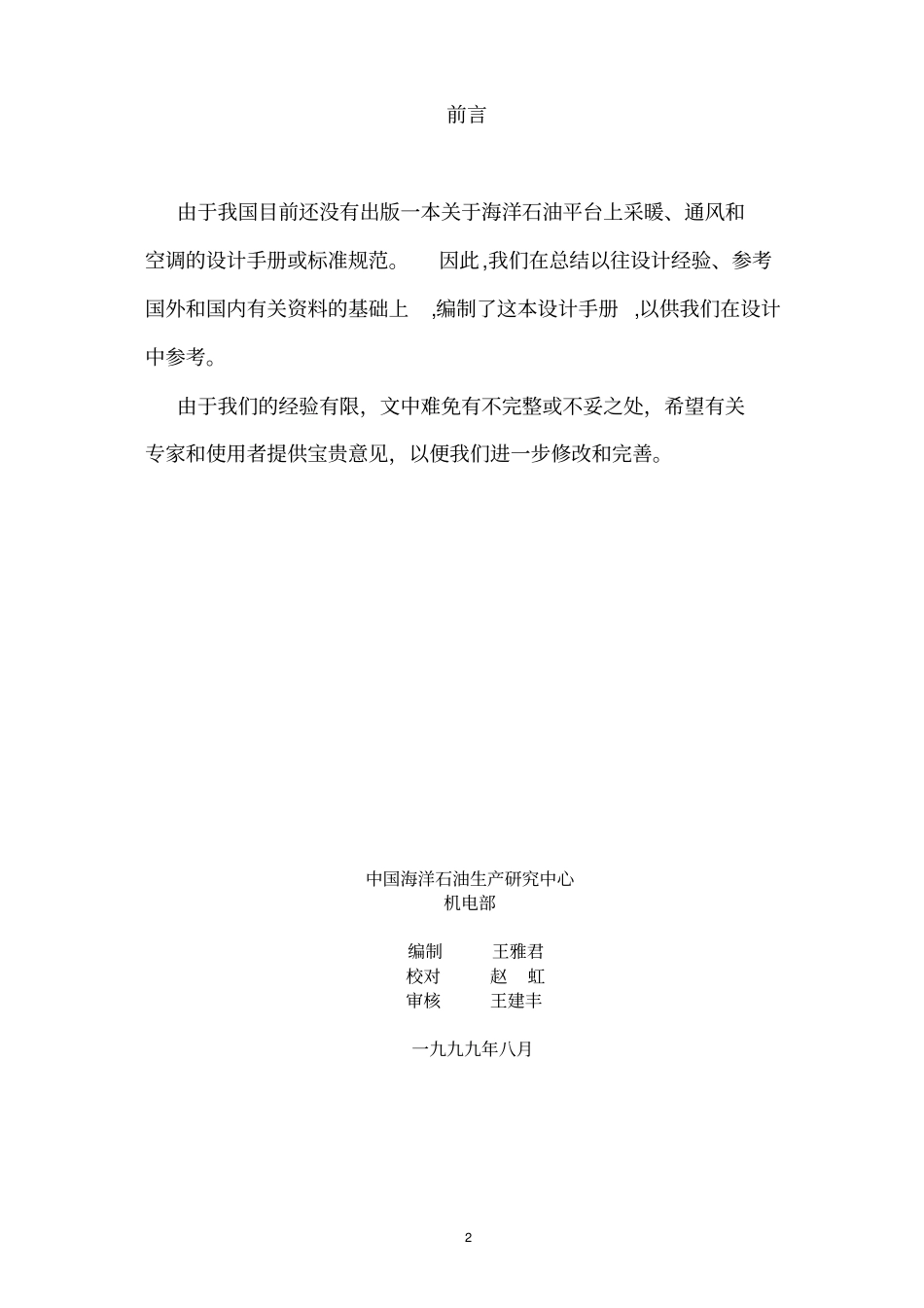

1 海上平台暖通空调系统(HVAC )设计手册( 99 版)中海石油生产研究中心机电部2 前言由于我国目前还没有出版一本关于海洋石油平台上采暖、通风和空调的设计手册或标准规范。因此,我们在总结以往设计经验、参考国外和国内有关资料的基础上,编制了这本设计手册 ,以供我们在设计中参考。由于我们的经验有限,文中难免有不完整或不妥之处,希望有关专家和使用者提供宝贵意见,以便我们进一步修改和完善。中国海洋石油生产研究中心机电部编制王雅君校对赵虹审核王建丰一九九九年八月3 目录1 概述1.1 定义1.2 范围2 HVAC 设计采用的标准和规范3 HVAC 设计的条件3.1 室内外环境条件的确定3.2 其它有关资料的准备4空调负荷计算4.1夏季空调得热量计算4.2冬季围护结构热损失计算4.3空调送风量计算4.4空调新风量计算4.5排风量计算4.6空调热负荷计算4.7空调装置制冷量确定5 空调系统设计5.1 空调方式选择5.2 空调区域范围5.3 新风和回风系统设计5.4 排风系统设计5.5 空调设备与材料6 空调系统的控制和保护6.1 温湿度控制6.2 室内外压差控制6.3 安全保护措施7 平台的安全通风设计7.1 平台上通风系统的作用7.2 平台上需要通风的区域7.3 通风方式选择7.4 通风量计算7.5 风管截面选择7.6 气流组织7.7 风机的选择7.8 安全通风的保护措施7.9 风管设计注意事项7.10 控制与动力供应8 平台上典型房间的通风举例4 8.1 燃气轮机罩和燃气轮机间的通风8.2 柴油发电机房的通风8.3 蓄电池室的通风8.4 空调机房的通风8.5 消防泵房和泡沫站的通风8.6变压器间的通风8.7 配电室(开关间)的通风8.8 锅炉舱的通风8.9 厨房的通风9 小型冷库设计9.1 小型冷库的组成和主要参数9.2 冷库库容的确定9.3 冷库的结构9.4 冷库负荷计算9.5 制冷机组的选择和控制10 HVAC 规格书编制10.1 HVAC 规格书的范围10.2 HVAC 规格书的内容简介11本手册编制所参考的资料12附图附图 1 直接蒸发式空调系统( 1)附图 2 直接蒸发式空调系统( 2)附图 3 间接冷却式中央空气处理空调系统附图 4 间接冷却式末端空气处理空调系统(1)附图 5 间接冷却式末端空气处理空调系统(2)附图 6 典型正压房间 HVAC 系统控制图附图 7 危险区和非危险区的通风和门的布置图5 1. 概述1.1定义HVAC— 即 Heating, Ventilation and Air-conditioning 的缩写,意为采暖、通风和空气调节。采暖( Heating)--加热一个确定的房间或区域...
