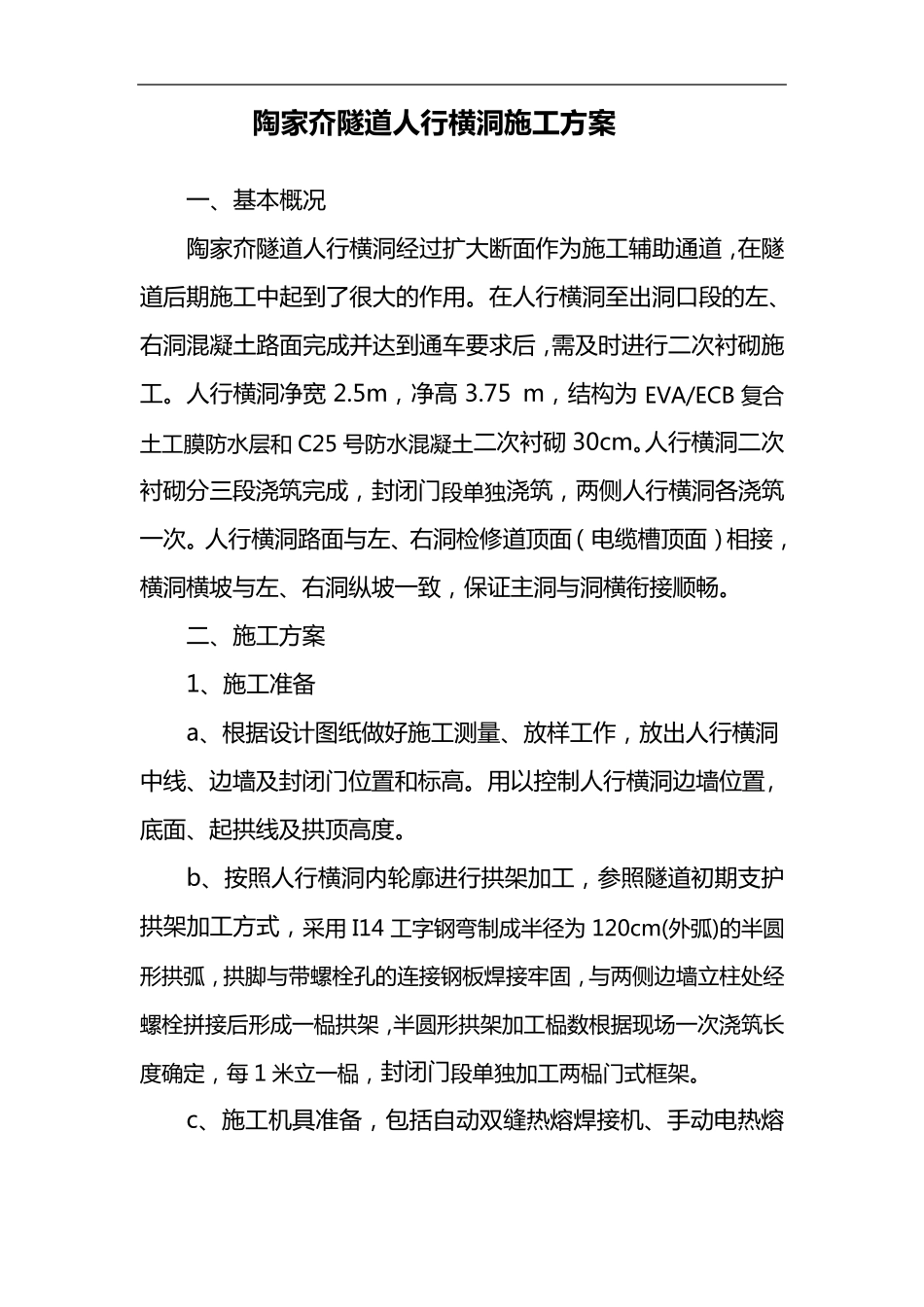

陶 家 夼 隧 道 人行横洞施工方案 一 、基本概况 陶家夼隧道人行横洞经过扩大断面作为施工辅助通道，在隧道后期施工中起到了很大的作用。在人行横洞至出洞口段的左、右洞混凝土路面完成并达到通车要求后，需及时进行二次衬砌施工。人行横洞净宽 2.5m，净高 3.75 m，结构为 EVA/ECB 复合土工膜防水层和 C25 号防水混凝土二次衬砌 30cm。人行横洞二次衬砌分三段浇筑完成，封闭门段单独浇筑，两侧人行横洞各浇筑一 次。人行横洞路面与左、右洞检修道顶面（电缆槽顶面）相接，横洞横坡与左、右洞纵坡一 致，保证主洞与洞横衔接顺畅。 二、施工方案 1、施工准备 a、根据设计图纸做好施工测量、放样工作，放出人行横洞中线、边墙 及封闭门位 置 和标 高。用以 控 制 人行横洞边墙 位 置 ,底 面、起拱 线及拱 顶高度 。 b、按 照 人行横洞内 轮 廓 进行拱 架 加 工，参 照 隧道初 期支 护拱 架 加 工方式 ，采 用 I14 工字 钢 弯 制 成半 径 为 120cm(外 弧 )的半 圆形 拱 弧 ，拱 脚 与带 螺 栓 孔 的连 接钢 板 焊 接牢 固 ，与两侧边墙 立 柱 处 经螺 栓 拼 接后形 成一 榀 拱 架 ，半 圆 形 拱 架 加 工榀 数 根据现 场 一 次浇筑长度 确 定 ，每1 米 立 一 榀 ，封闭门段单独加 工两榀 门式 框 架 。 c、施工机 具 准备，包 括 自 动 双 缝 热 熔 焊 接机 、手 动 电热 熔 接 器 、电 焊 机 、拌 和 站 、混 凝 土 运 输 车 、输 送 泵 、振 动 棒 等 。 2、防 、排 水 施 工 将 人 行 横 洞 底 面 清 理 干 净 ， 铺 筑 10cm 厚 垫 层 找 平 ， 达 到 强 度后 ， 铺 设 防 水 板 及 无 纺 布 ， 再 浇 筑 4cm 厚 细 石 混 凝 土 加 以 保 护 。 在 人 行 横 洞 初 期 支 护 和 二 次 衬 砌 之 间 设 置 纵 向 和 环 向 排 水 管 以排 除 衬 砌 后 渗 、漏 水 。 沿 人 行 横 洞 全 长 每 隔5m 设 置 环 向 φ50mm软 式 透 水 管 一 根 ， 两 侧 拱 脚 各 设 一 根 φ100mm 纵 向 排 水 波 纹 管 ， 环向 软 式 透 水 管 与 纵 向 排 水 管 互 相 连 通 ；横 洞 纵 向 排 水 管 与 主 洞 二 次 衬砌 拱 脚 背 ...
