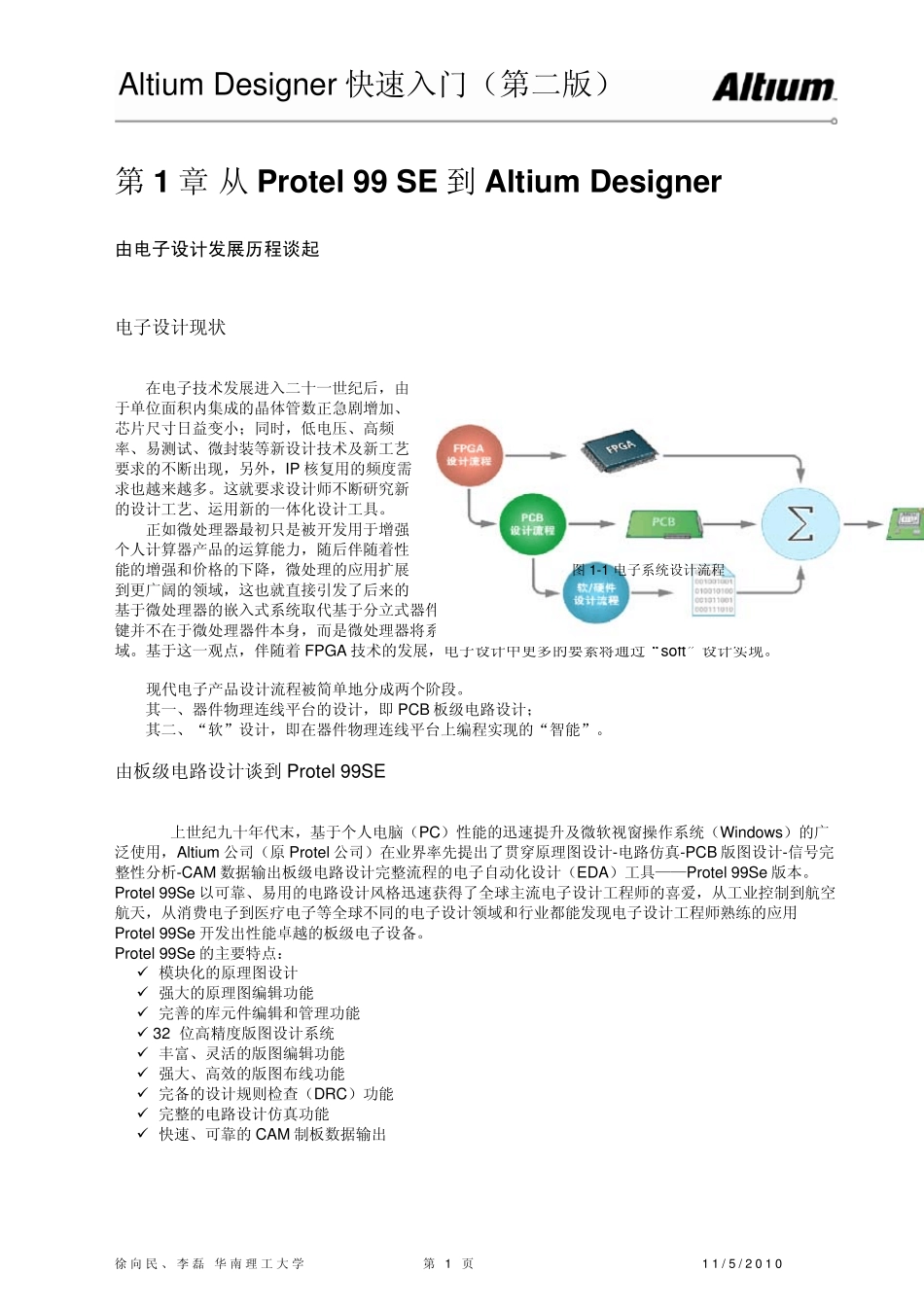

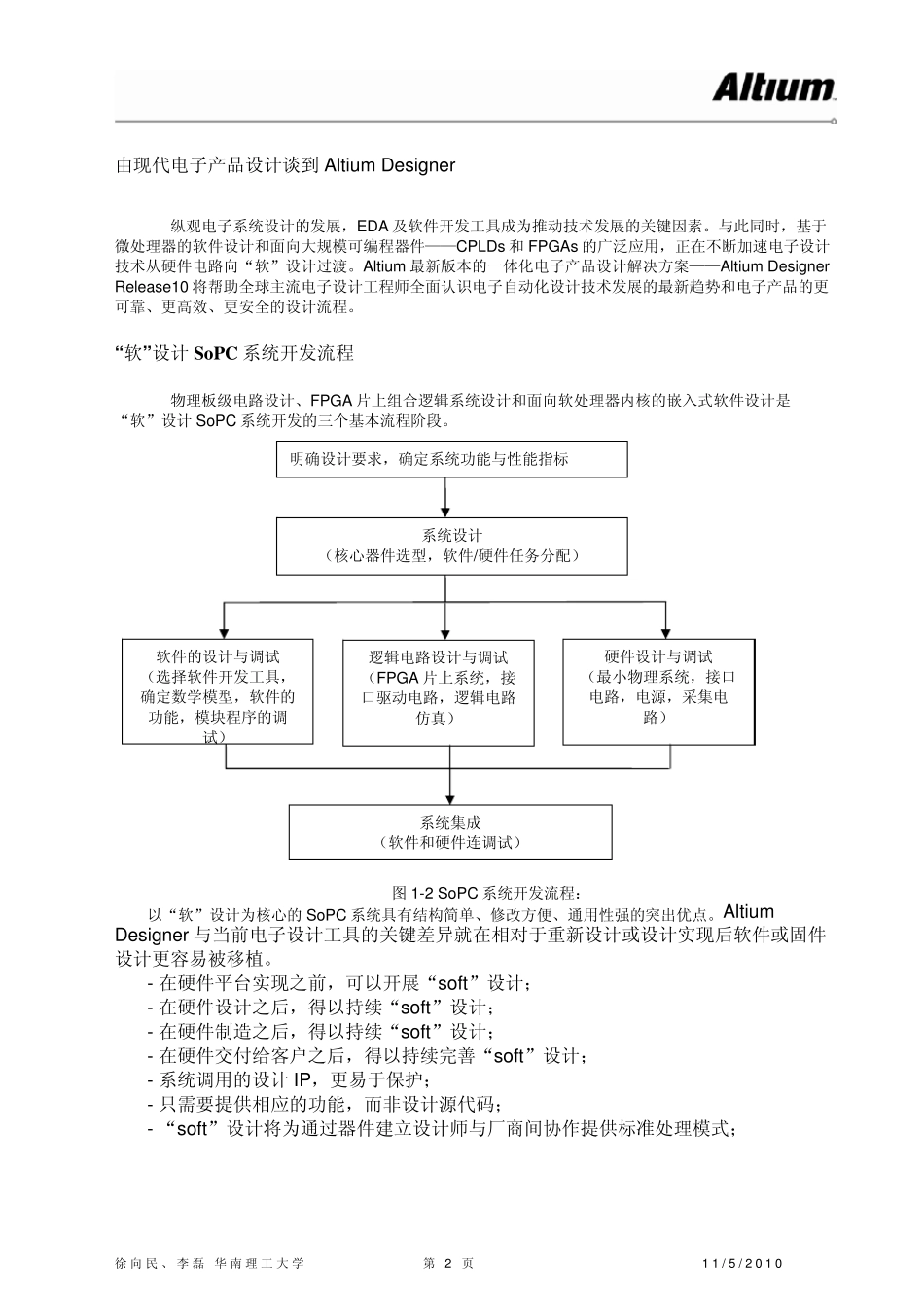

徐 向 民 、 李 磊 华 南 理 工 大 学 第 1 页 1 1 / 5 / 2 0 1 0 Altium Designer 快速入门（第二版）第 1 章 从 Protel 99 SE 到 Altiu m Designer 由电子设计发展历程谈起 电子设计现状 在电子技术发展进入二十一世纪后，由于单位面积内集成的晶体管数正急剧增加、芯片尺寸日益变小；同时，低电压、高频率、易测试、微封装等新设计技术及新工艺要求的不断出现，另外，IP 核复用的频度需求也越来越多。这就要求设计师不断研究新的设计工艺、运用新的一体化设计工具。 正如微处理器最初只是被开发用于增强个人计算器产品的运算能力，随后伴随着性能的增强和价格的下降，微处理的应用扩展到更广阔的领域，这也就直接引发了后来的基于微处理器的嵌入式系统取代基于分立式器件通过物理连线组成系统的设计技术变革。而这一变革的关键并不在于微处理器件本身，而是微处理器将系统设计的重心从关注器件间连线转变到“soft”设计领域。基于这一观点，伴随着FPGA 技术的发展，电子设计中更多的要素将通过“soft”设计实现。 现代电子产品设计流程被简单地分成两个阶段。 其一、器件物理连线平台的设计，即PCB 板级电路设计； 其二、“软”设计，即在器件物理连线平台上编程实现的“智能”。 由板级电路设计谈到 Protel 99SE 上世纪九十年代末，基于个人电脑（PC）性能的迅速提升及微软视窗操作系统（Window s）的广泛使用，Altium 公司（原Protel 公司）在业界率先提出了贯穿原理图设计-电路仿真-PCB 版图设计-信号完整性分析-CAM 数据输出板级电路设计完整流程的电子自动化设计（EDA）工具——Protel 99Se 版本。Protel 99Se 以可靠、易用的电路设计风格迅速获得了全球主流电子设计工程师的喜爱，从工业控制到航空航天，从消费电子到医疗电子等全球不同的电子设计领域和行业都能发现电子设计工程师熟练的应用Protel 99Se 开发出性能卓越的板级电子设备。 Protel 99Se 的主要特点： 9 模块化的原理图设计 9 强大的原理图编辑功能 9 完善的库元件编辑和管理功能 9 32 位高精度版图设计系统 9 丰富、灵活的版图编辑功能 9 强大、高效的版图布线功能 9 完备的设计规则检查（DRC）功能 9 完整的电路设计仿真功能 9 快速、可靠的 CAM 制板数据输出 图1-1 电子系统设计流程 徐向民、李磊 华南理工大学 第 2 页 1 1 / 5 / 2 0 1 0 由现代电子产品设计谈...
