炮采工作面供电设计

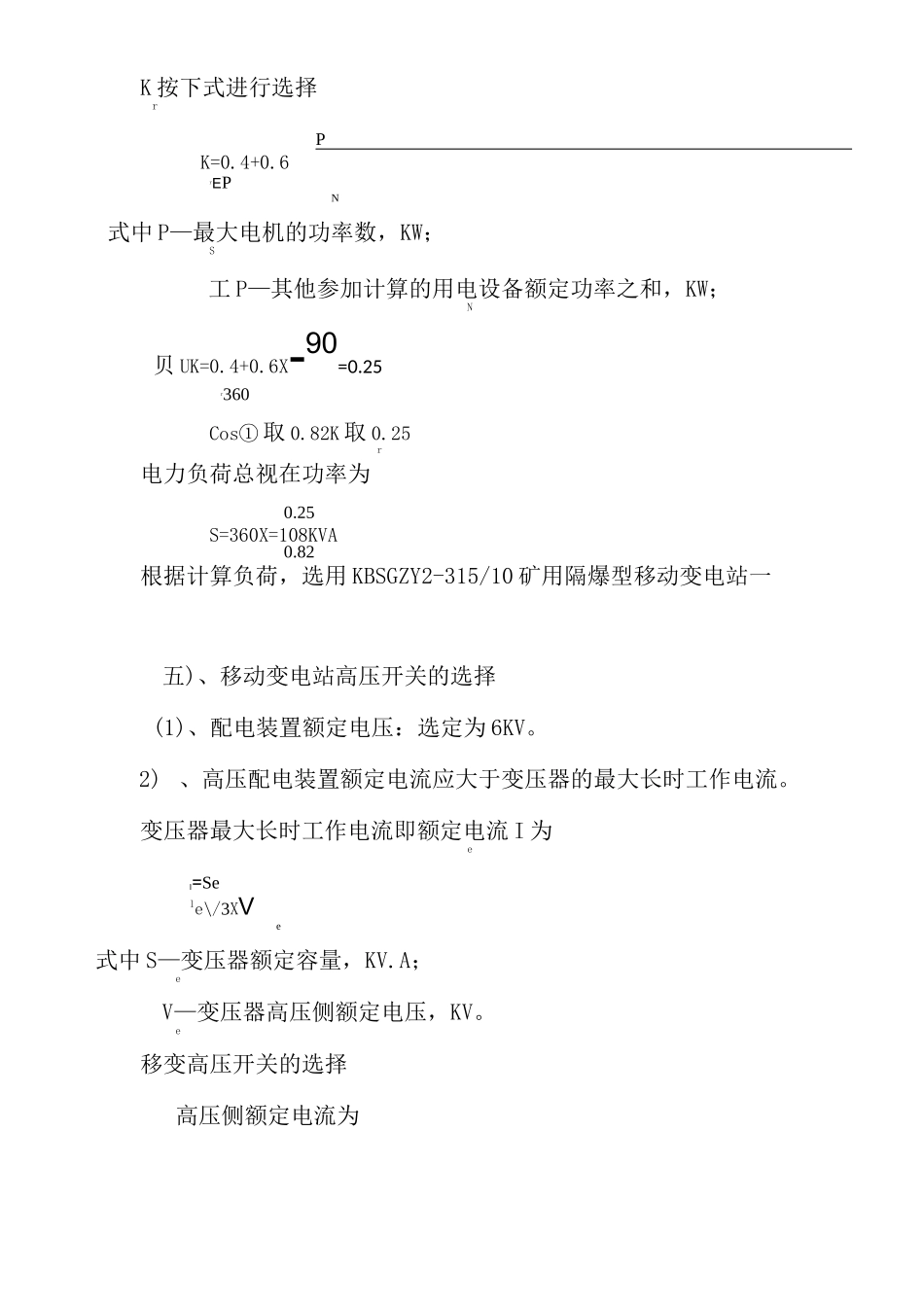

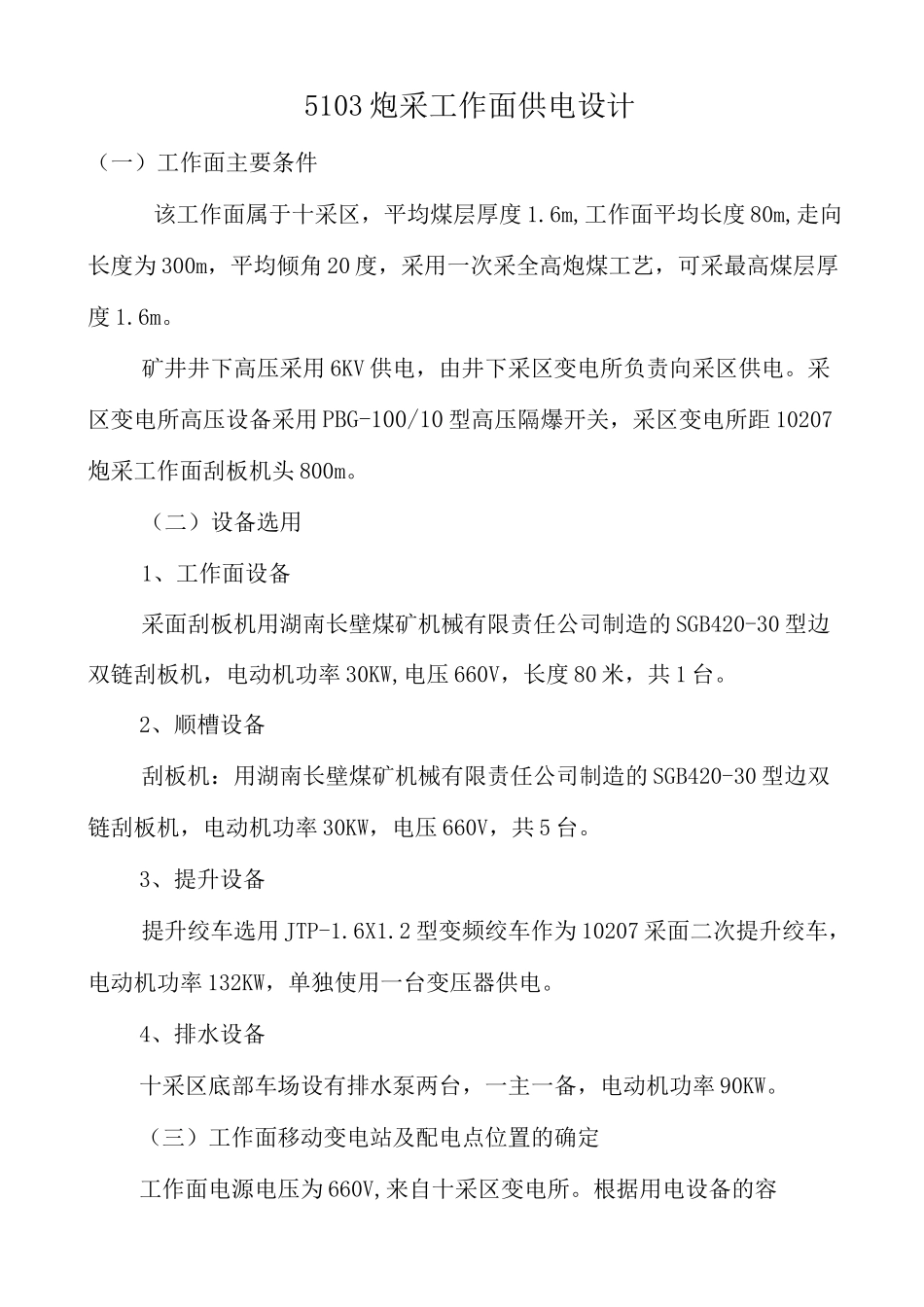

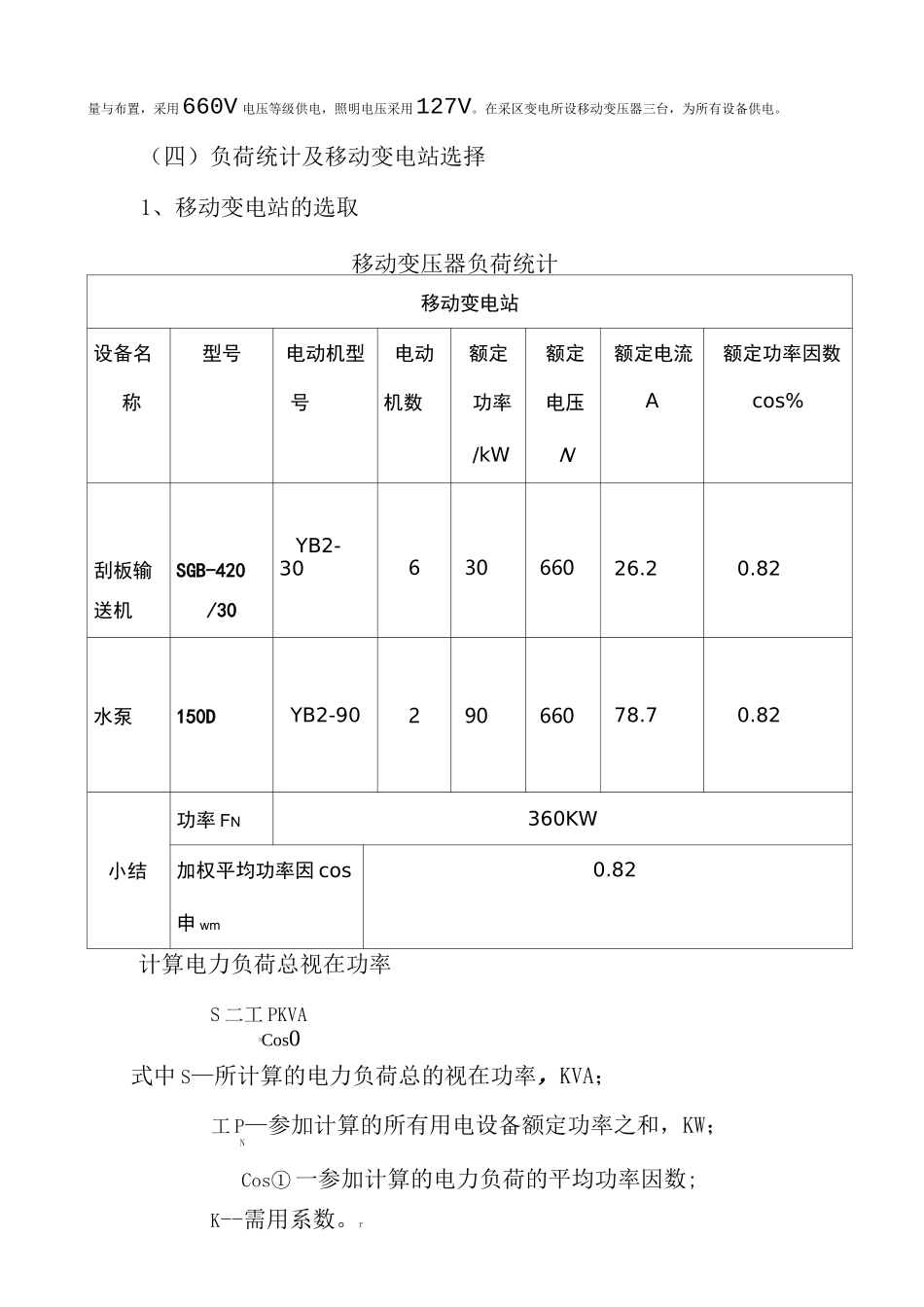

5103 炮采工作面供电设计（一）工作面主要条件该工作面属于十采区，平均煤层厚度 1.6m,工作面平均长度 80m,走向长度为 300m，平均倾角 20 度，采用一次采全高炮煤工艺，可采最高煤层厚度 1.6m。矿井井下高压采用 6KV 供电，由井下采区变电所负责向采区供电。采区变电所高压设备采用 PBG-100/10 型高压隔爆开关，采区变电所距 10207炮采工作面刮板机头 800m。（二）设备选用1、工作面设备采面刮板机用湖南长壁煤矿机械有限责任公司制造的 SGB420-30 型边双链刮板机，电动机功率 30KW,电压 660V，长度 80 米，共 1 台。2、顺槽设备刮板机：用湖南长壁煤矿机械有限责任公司制造的 SGB420-30 型边双链刮板机，电动机功率 30KW，电压 660V，共 5 台。3、提升设备提升绞车选用 JTP-1.6X1.2 型变频绞车作为 10207 采面二次提升绞车，电动机功率 132KW，单独使用一台变压器供电。4、排水设备十采区底部车场设有排水泵两台，一主一备，电动机功率 90KW。（三）工作面移动变电站及配电点位置的确定工作面电源电压为 660V,来自十采区变电所。根据用电设备的容量与布置，采用660V 电压等级供电，照明电压采用127V。在采区变电所设移动变压器三台，为所有设备供电。（四）负荷统计及移动变电站选择1、移动变电站的选取移动变压器负荷统计移动变电站设备名型号电动机型电动额定额定额定电流额定功率因数称号机数功率电压Acos%/kWN刮板输SGB-420YB2-3063066026.20.82送机/30水泵150DYB2-9029066078.70.82功率 FN360KW小结加权平均功率因 cos0.82申 wm计算电力负荷总视在功率S 二工 PKVANCos0式中 S—所计算的电力负荷总的视在功率，KVA；工 P—参加计算的所有用电设备额定功率之和，KW；NCos① 一参加计算的电力负荷的平均功率因数;K--需用系数。rK 按下式进行选择rPK=0.4+0.6rEPN式中 P—最大电机的功率数，KW；S工 P—其他参加计算的用电设备额定功率之和，KW；N贝 UK=0.4+0.6X-90=0.25r360Cos① 取 0.82K 取 0.25r电力负荷总视在功率为0.25S=360X=108KVA0.82根据计算负荷，选用 KBSGZY2-315/10 矿用隔爆型移动变电站一五)、移动变电站高压开关的选择(1)、配电装置额定电压：选定为 6KV。2) 、高压配电装置额定电流应大于变压器的最大长时工作电流。变压器最大长时工作电流即额定电流 I 为eI=Sele\/3XVe式中 S—变压器额定容量，KV.A；eV—变压器高压侧额定电压，KV。e移变高压开关的选择高压侧额定...
