顶管工序资料

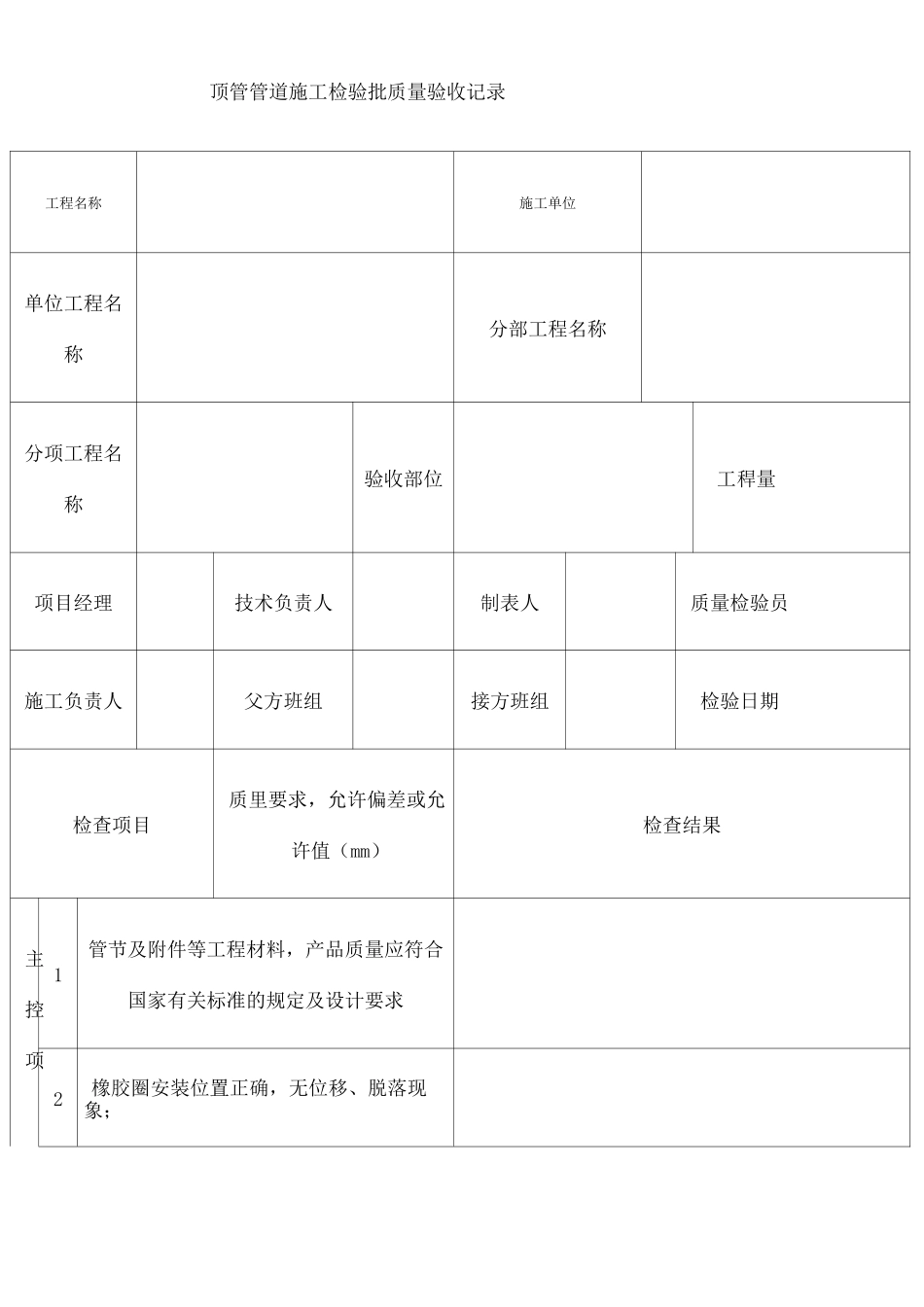

顶管工序资料_第1页
1/9

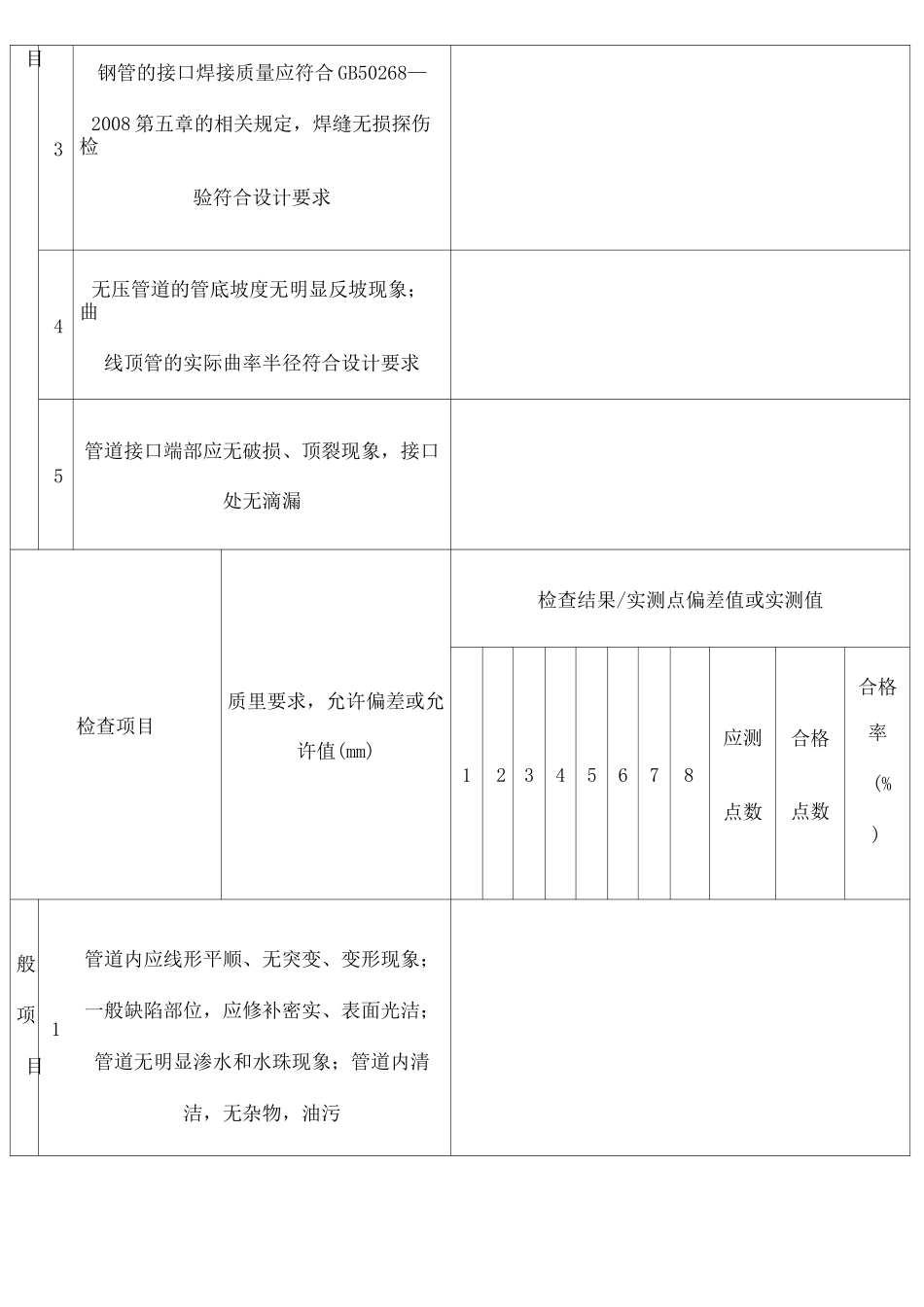

顶管工序资料_第2页
2/9
顶管工序资料_第3页
3/9
顶管管道施工检验批质量验收记录工程名称施工单位单位工程名称分部工程名称分项工程名称验收部位工稈量项目经理技术负责人制表人质量检验员施工负责人父方班组接方班组检验日期检查项目质里要求,允许偏差或允许值(mm)检查结果主控项1管节及附件等工程材料,产品质量应符合国家有关标准的规定及设计要求2橡胶圈安装位置正确,无位移、脱落现象;目3钢管的接口焊接质量应符合 GB50268—2008 第五章的相关规定,焊缝无损探伤检验符合设计要求4无压管道的管底坡度无明显反坡现象;曲线顶管的实际曲率半径符合设计要求5管道接口端部应无破损、顶裂现象,接口处无滴漏检查项目质里要求,允许偏差或允许值(mm)检查结果/实测点偏差值或实测值12345678应测点数合格点数合格率(%)般项目1管道内应线形平顺、无突变、变形现象;一般缺陷部位,应修补密实、表面光洁;管道无明显渗水和水珠现象;管道内清洁,无杂物,油污2管道与工作井出、进洞口的间隙连接牢固,洞口无渗漏水3钢管防腐层焊缝处的外防腐层及内防腐层质量验收合格4管内防腐层的钢筋混凝土管道有防腐层完整、附着紧密5直线顶管水平轴线顶进长度<300m50300mW 顶进长度<1000m100顶进长度<1000mL/106直线顶管内底高程顶进长度<300mDi<300m+30,-40Di<1500m+40,-50V300mW 顶进长度 VlOOOm+60,-80顶进长度 21000m+80,-1007曲线顶管水平轴线RW150Di水平曲线150竖曲线150复合曲线200R>150Di水平曲线150竖曲线150复合曲线1508曲线顶管内底高程RW150Di水平曲线+100,-150竖曲线+100,-200复合曲线+200R>150Di水平曲线+100,-150竖曲线+100,-200复合曲线+2009相邻间错口钢管、玻璃钢管W2钢筋混凝土管15%厚度且 W201钢筋混凝土管曲线顶管相邻管间接口的最大间隙与最小间隙之差SS1钢管。玻璃钢管道竖向变形<0.03Di1对顶时两端错口50一般项目平均合格率(%)施工单位检杳评定结果项目专业质量检查员:年月日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日隐蔽工程检查验收记录质检表 4工程名称施工单位隐检项目隐检范围主控项目1、管节及附件等工程材料,产品质量应符合国家有关标准的规定及设计要求2、橡胶圈安装位置正确,无位移、脱落现象;3、钢管的接口焊接质量应符合 GB50268—2008 第五章的相关规定,焊缝无损探伤检验符合设计要求4、无压管道的管底坡度无明显反坡现象;曲线顶管的实际曲率半径符合设计要求隐检5、管道接口端部应无破损、顶裂现象,接...
