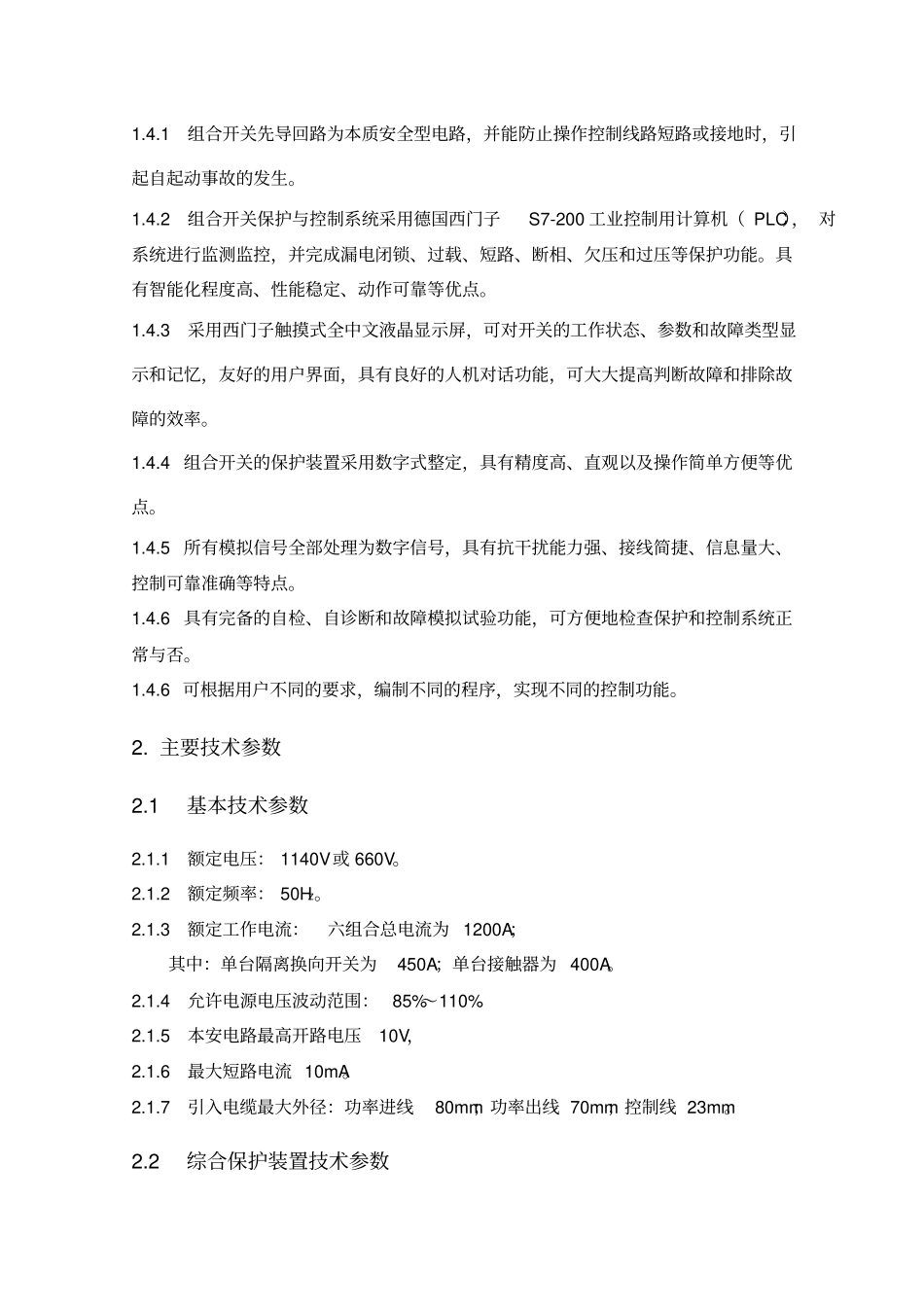

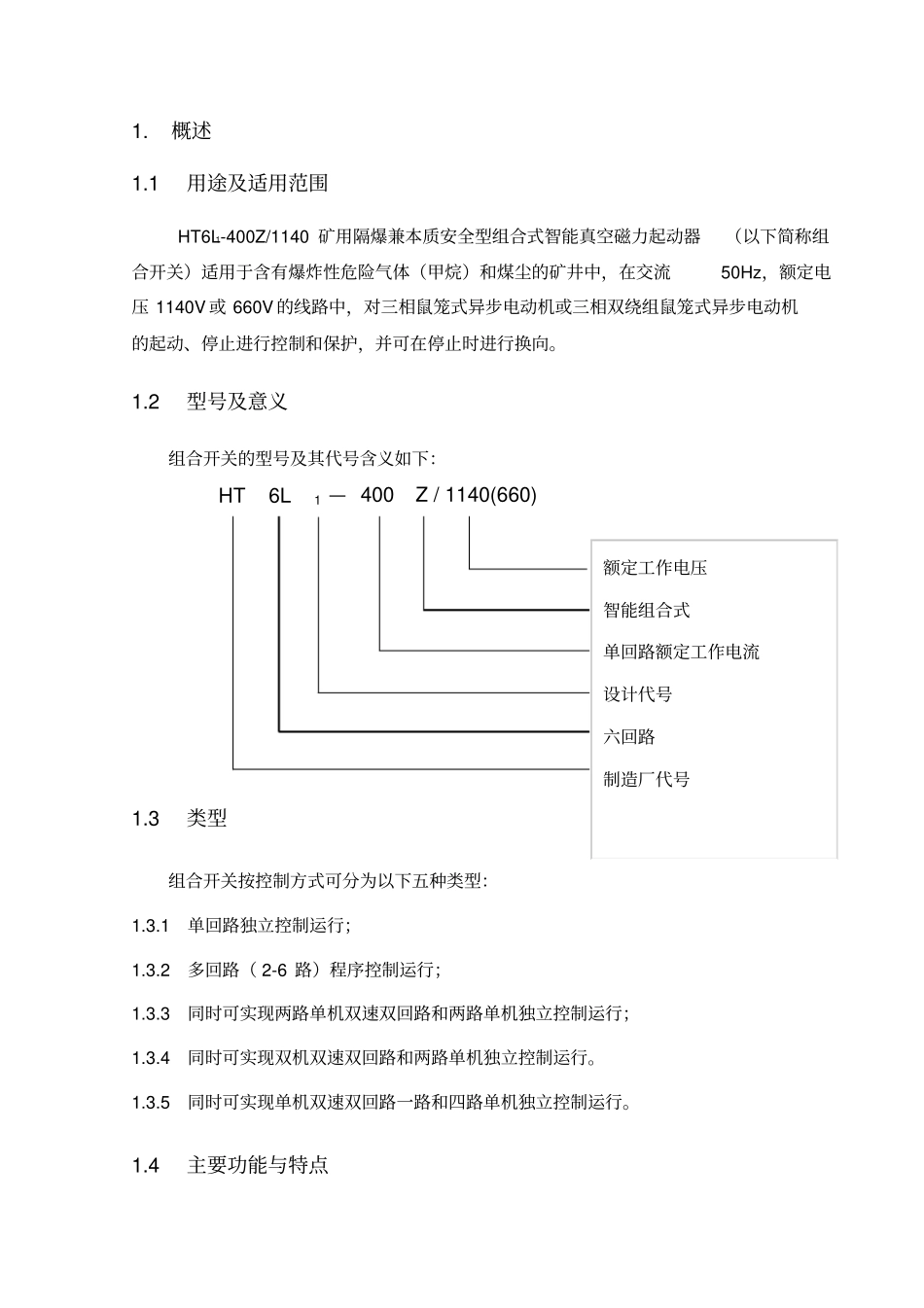

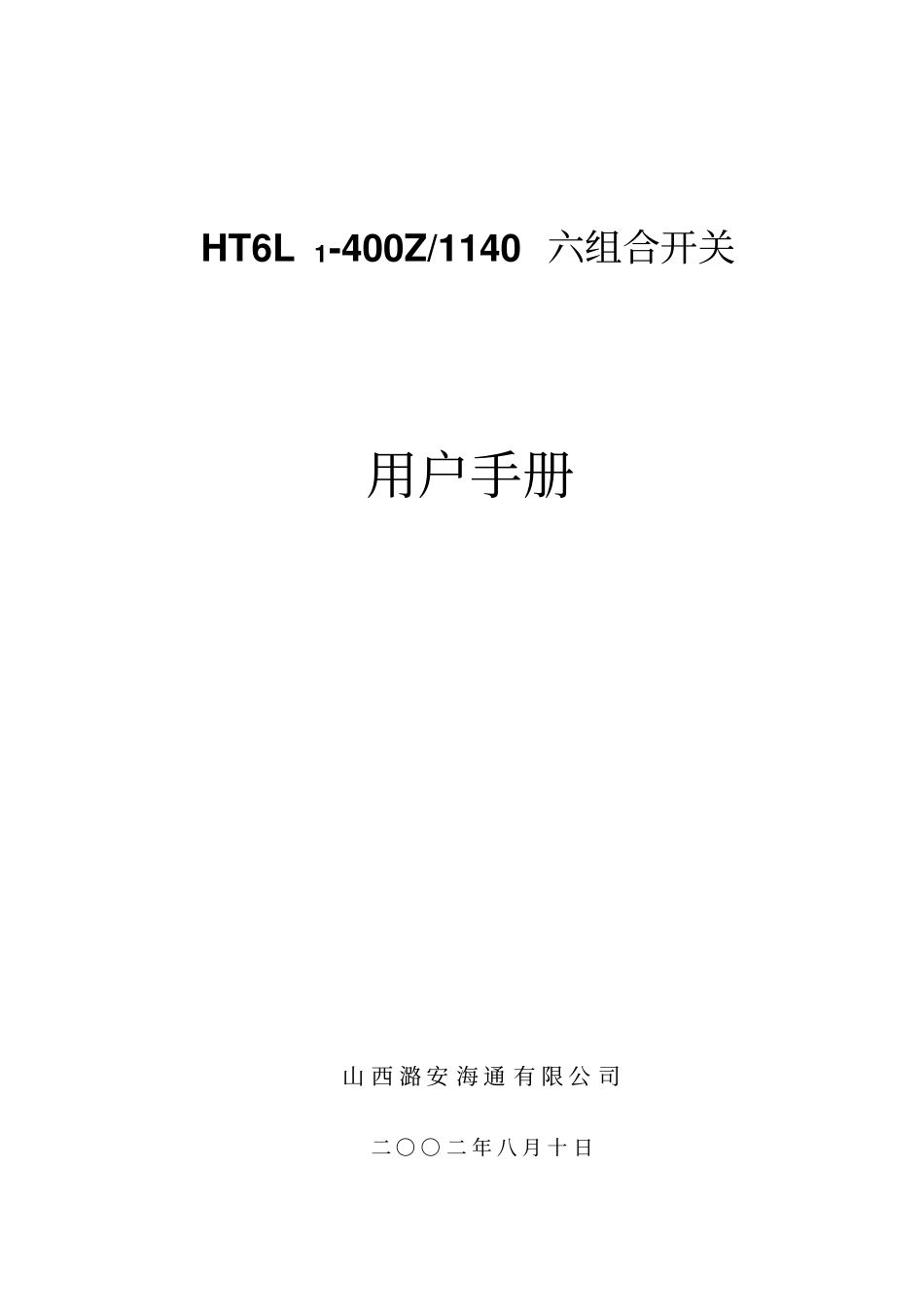

HT6L 1-400Z/1140 六组合开关用户手册山 西 潞 安 海 通 有 限 公 司二 ○ ○ 二 年 八 月 十 日1.概述1.1用途及适用范围HT6L1-400Z/1140 矿用隔爆兼本质安全型组合式智能真空磁力起动器（以下简称组合开关）适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压 1140V 或 660V 的线路中，对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时进行换向。1.2 型号及意义组合开关的型号及其代号含义如下：HT 6L 1 — 400 Z / 1140(660) 1.3 类型组合开关按控制方式可分为以下五种类型：1.3.1 单回路独立控制运行；1.3.2 多回路（ 2-6 路）程序控制运行；1.3.3 同时可实现两路单机双速双回路和两路单机独立控制运行；1.3.4 同时可实现双机双速双回路和两路单机独立控制运行。1.3.5 同时可实现单机双速双回路一路和四路单机独立控制运行。1.4 主要功能与特点额定工作电压智能组合式单回路额定工作电流设计代号六回路制造厂代号1.4.1 组合开关先导回路为本质安全型电路，并能防止操作控制线路短路或接地时，引起自起动事故的发生。1.4.2 组合开关保护与控制系统采用德国西门子S7-200 工业控制用计算机（ PLC）， 对系统进行监测监控，并完成漏电闭锁、过载、短路、断相、欠压和过压等保护功能。具有智能化程度高、性能稳定、动作可靠等优点。1.4.3 采用西门子触摸式全中文液晶显示屏，可对开关的工作状态、参数和故障类型显示和记忆，友好的用户界面，具有良好的人机对话功能，可大大提高判断故障和排除故障的效率。1.4.4 组合开关的保护装置采用数字式整定，具有精度高、直观以及操作简单方便等优点。1.4.5 所有模拟信号全部处理为数字信号，具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点。1.4.6 具有完备的自检、自诊断和故障模拟试验功能，可方便地检查保护和控制系统正常与否。1.4.6 可根据用户不同的要求，编制不同的程序，实现不同的控制功能。2. 主要技术参数2.1 基本技术参数2.1.1 额定电压： 1140V或 660V。2.1.2 额定频率： 50HZ。2.1.3 额定工作电流：六组合总电流为 1200A；其中：单台隔离换向开关为450A；单台接触器为 400A。2.1.4 允许电源电压波动范围： 85%～110% 2.1.5 本安电路最高开路电压10V，2.1.6 最大短路电流 10mA。2.1.7 引入电缆最大外径：功率进线80mm；功率出线 70mm；控...
