消失模铸造模具指导手册

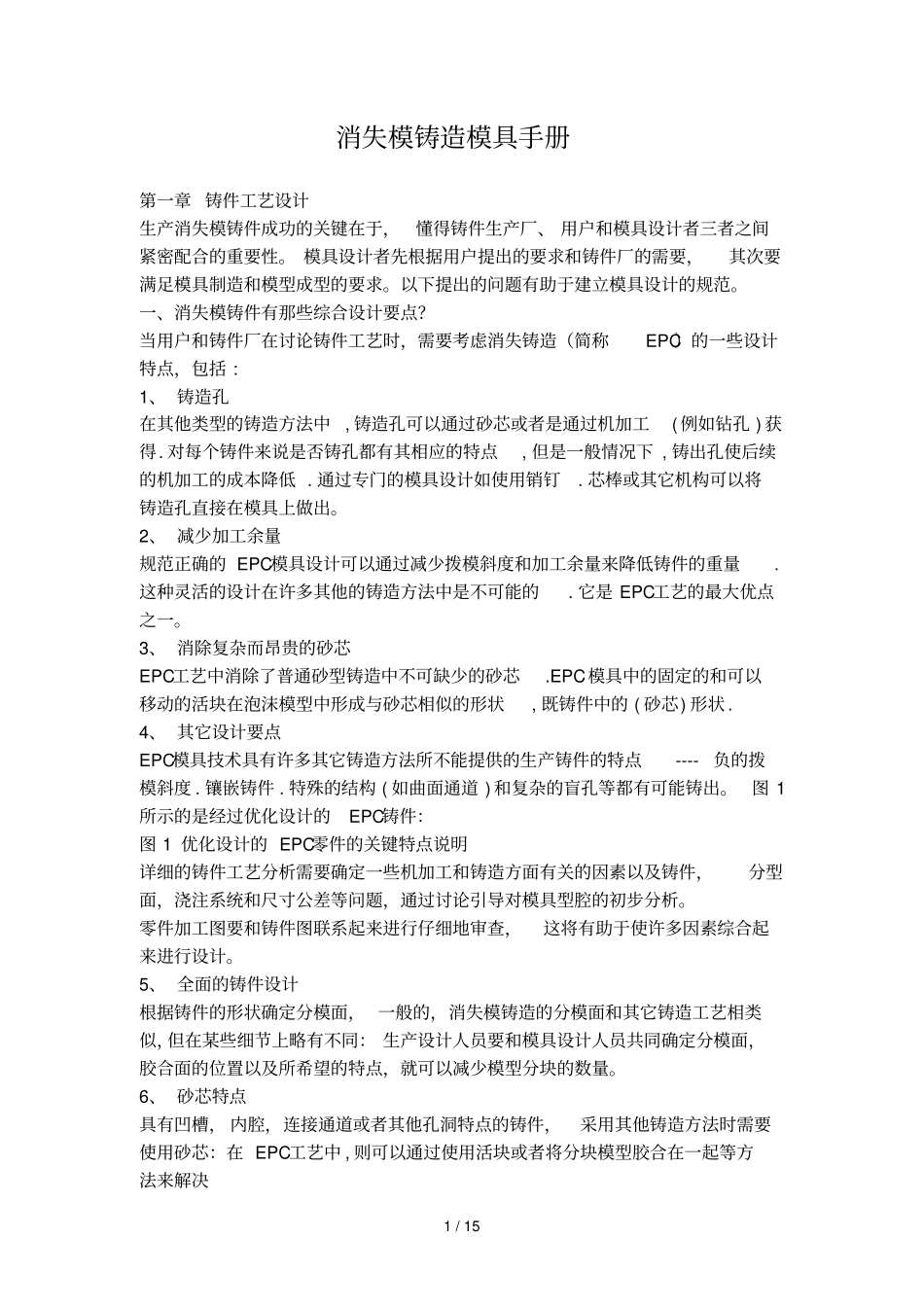

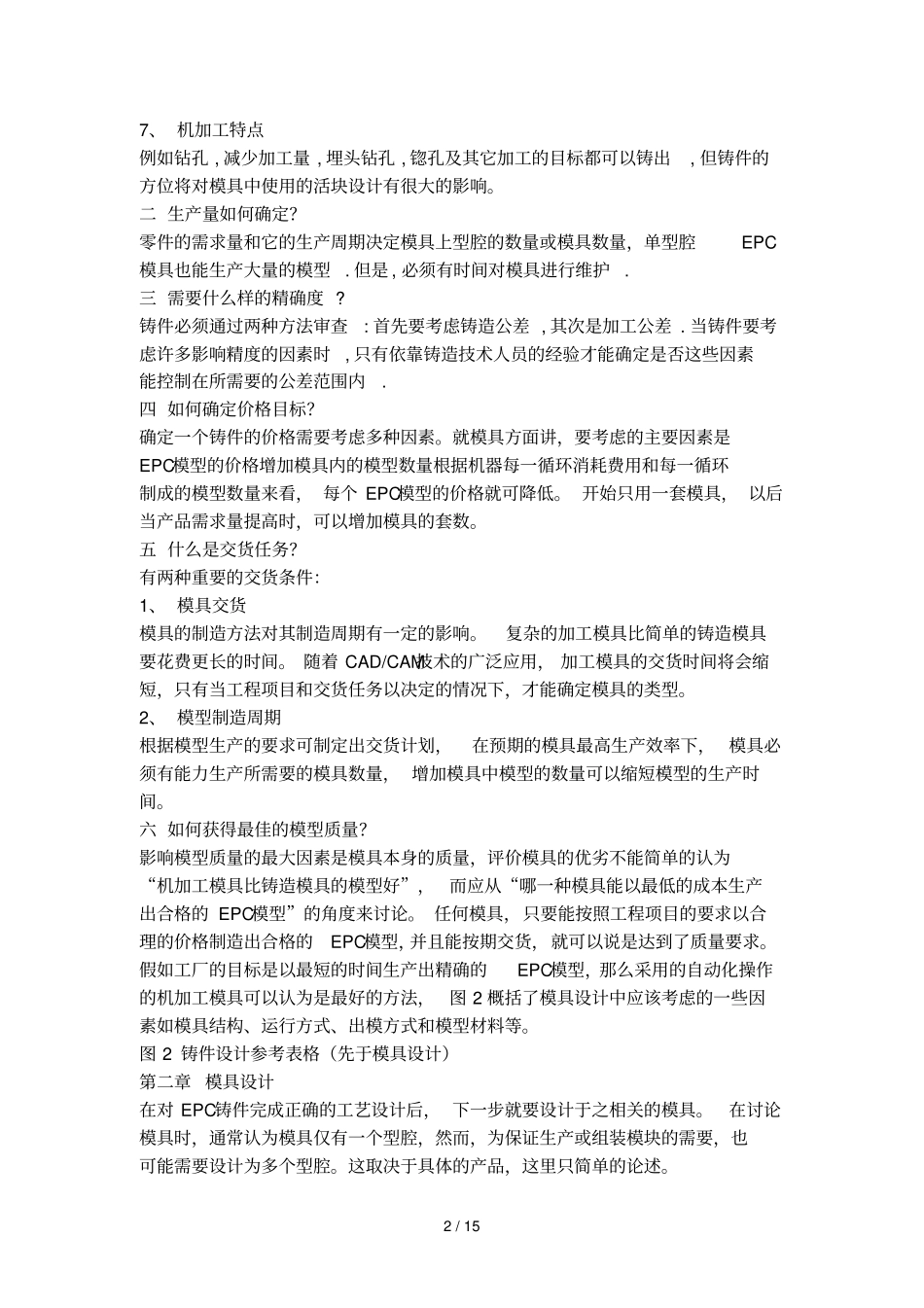

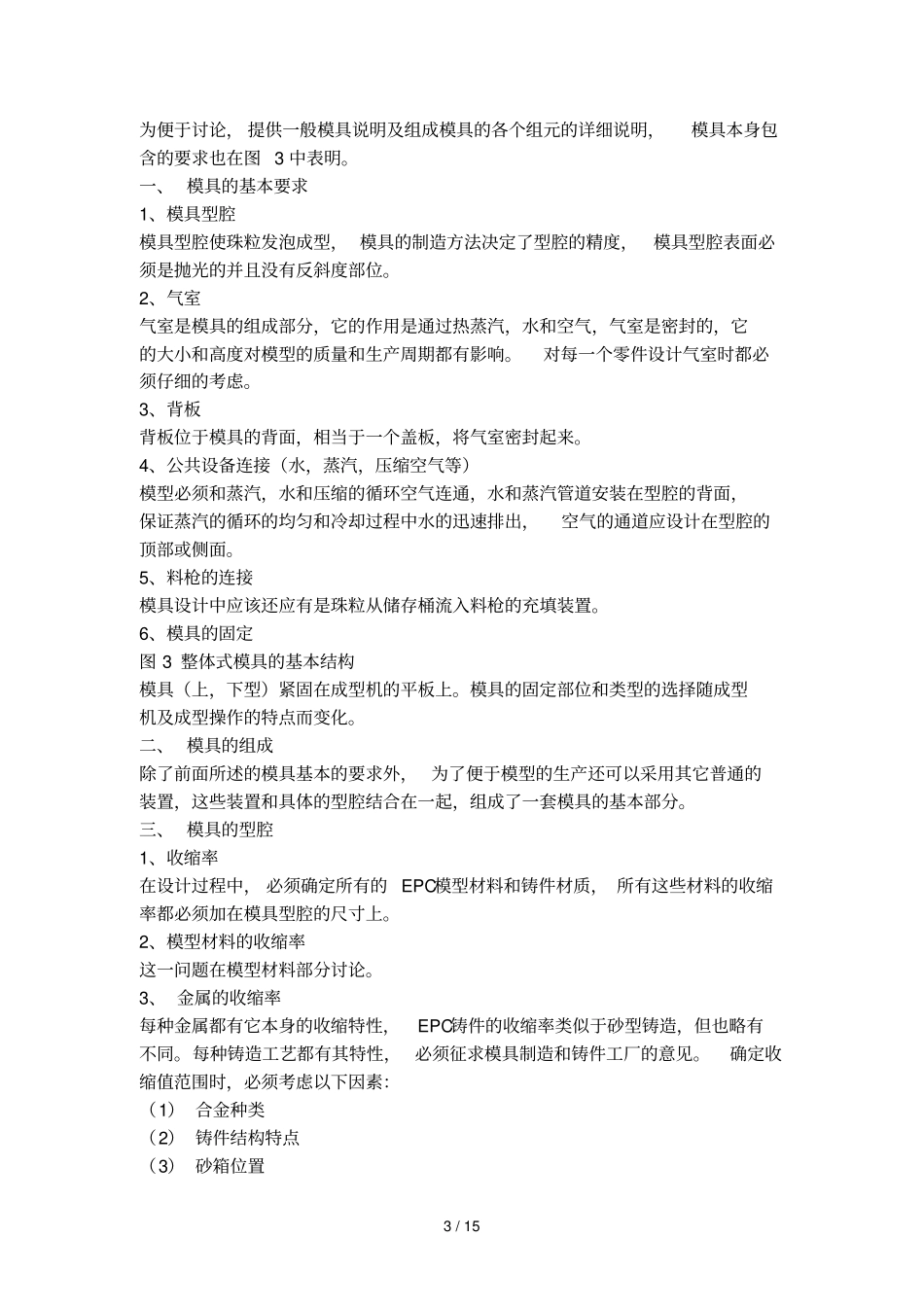

1 / 15 消失模铸造模具手册第一章 铸件工艺设计生产消失模铸件成功的关键在于，懂得铸件生产厂、 用户和模具设计者三者之间紧密配合的重要性。 模具设计者先根据用户提出的要求和铸件厂的需要，其次要满足模具制造和模型成型的要求。以下提出的问题有助于建立模具设计的规范。一、消失模铸件有那些综合设计要点？当用户和铸件厂在讨论铸件工艺时，需要考虑消失铸造（简称EPC）的一些设计特点，包括 : 1、 铸造孔在其他类型的铸造方法中, 铸造孔可以通过砂芯或者是通过机加工( 例如钻孔 ) 获得. 对每个铸件来说是否铸孔都有其相应的特点, 但是一般情况下 , 铸出孔使后续的机加工的成本降低 . 通过专门的模具设计如使用销钉. 芯棒或其它机构可以将铸造孔直接在模具上做出。2、 减少加工余量规范正确的 EPC模具设计可以通过减少拨模斜度和加工余量来降低铸件的重量.这种灵活的设计在许多其他的铸造方法中是不可能的. 它是 EPC工艺的最大优点之一。3、 消除复杂而昂贵的砂芯EPC工艺中消除了普通砂型铸造中不可缺少的砂芯.EPC模具中的固定的和可以移动的活块在泡沫模型中形成与砂芯相似的形状, 既铸件中的 ( 砂芯) 形状 . 4、 其它设计要点EPC模具技术具有许多其它铸造方法所不能提供的生产铸件的特点----负的拨模斜度 . 镶嵌铸件 . 特殊的结构 ( 如曲面通道 ) 和复杂的盲孔等都有可能铸出。图 1所示的是经过优化设计的EPC铸件：图 1 优化设计的 EPC零件的关键特点说明详细的铸件工艺分析需要确定一些机加工和铸造方面有关的因素以及铸件，分型面，浇注系统和尺寸公差等问题，通过讨论引导对模具型腔的初步分析。零件加工图要和铸件图联系起来进行仔细地审查，这将有助于使许多因素综合起来进行设计。5、 全面的铸件设计根据铸件的形状确定分模面， 一般的，消失模铸造的分模面和其它铸造工艺相类似，但在某些细节上略有不同： 生产设计人员要和模具设计人员共同确定分模面，胶合面的位置以及所希望的特点，就可以减少模型分块的数量。6、 砂芯特点具有凹槽， 内腔，连接通道或者其他孔洞特点的铸件，采用其他铸造方法时需要使用砂芯：在 EPC工艺中 , 则可以通过使用活块或者将分块模型胶合在一起等方法来解决2 / 15 7、 机加工特点例如钻孔 , 减少加工量 , 埋头钻孔 , 锪孔及其它加工的目标都可以铸出, 但铸件的方位将对模具中使用的活块设计有很大的影响。二 生产量如何确定？零件的...
