消防标准系统各种工作压力镀锌钢管壁厚对照表VIP专享

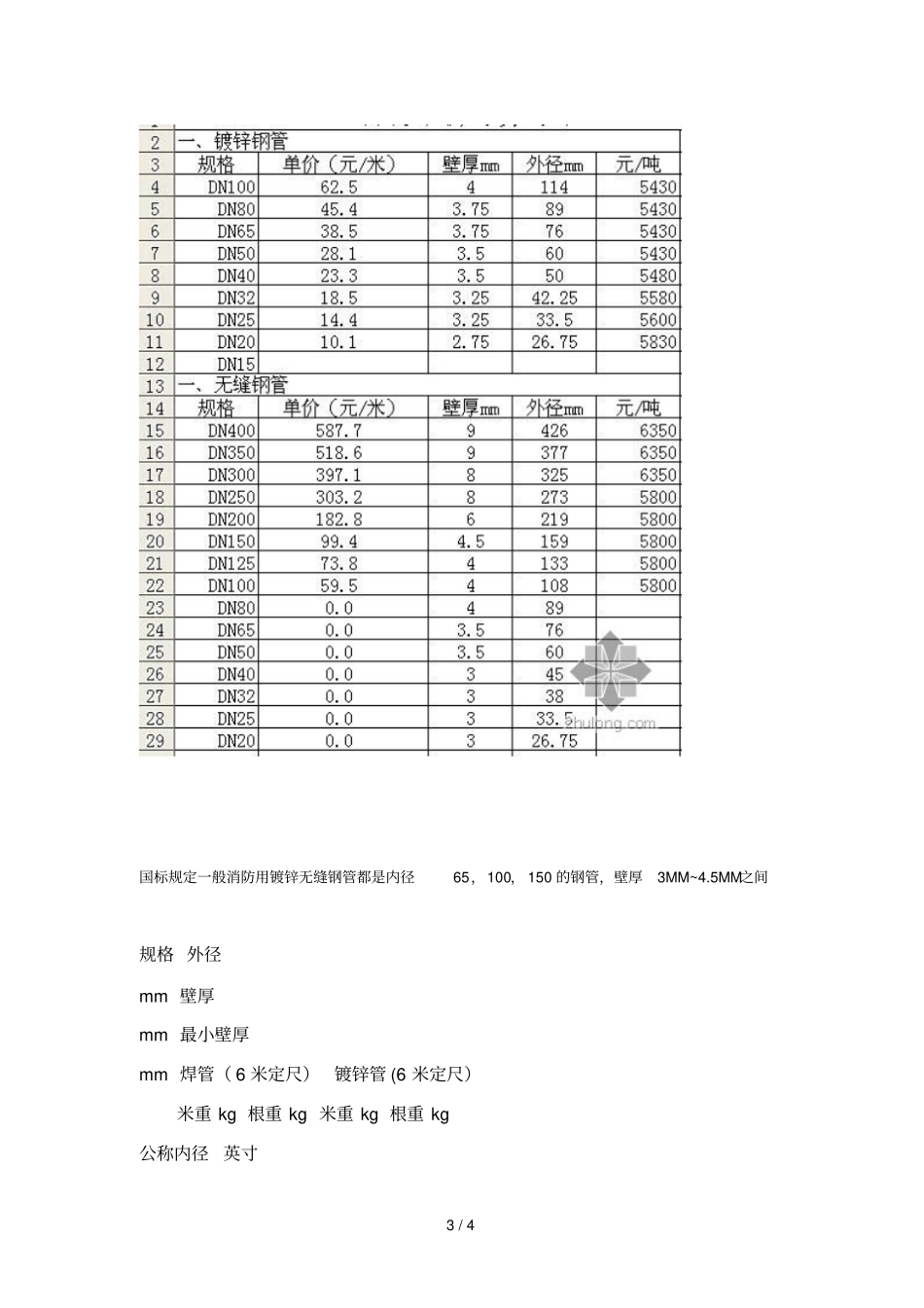

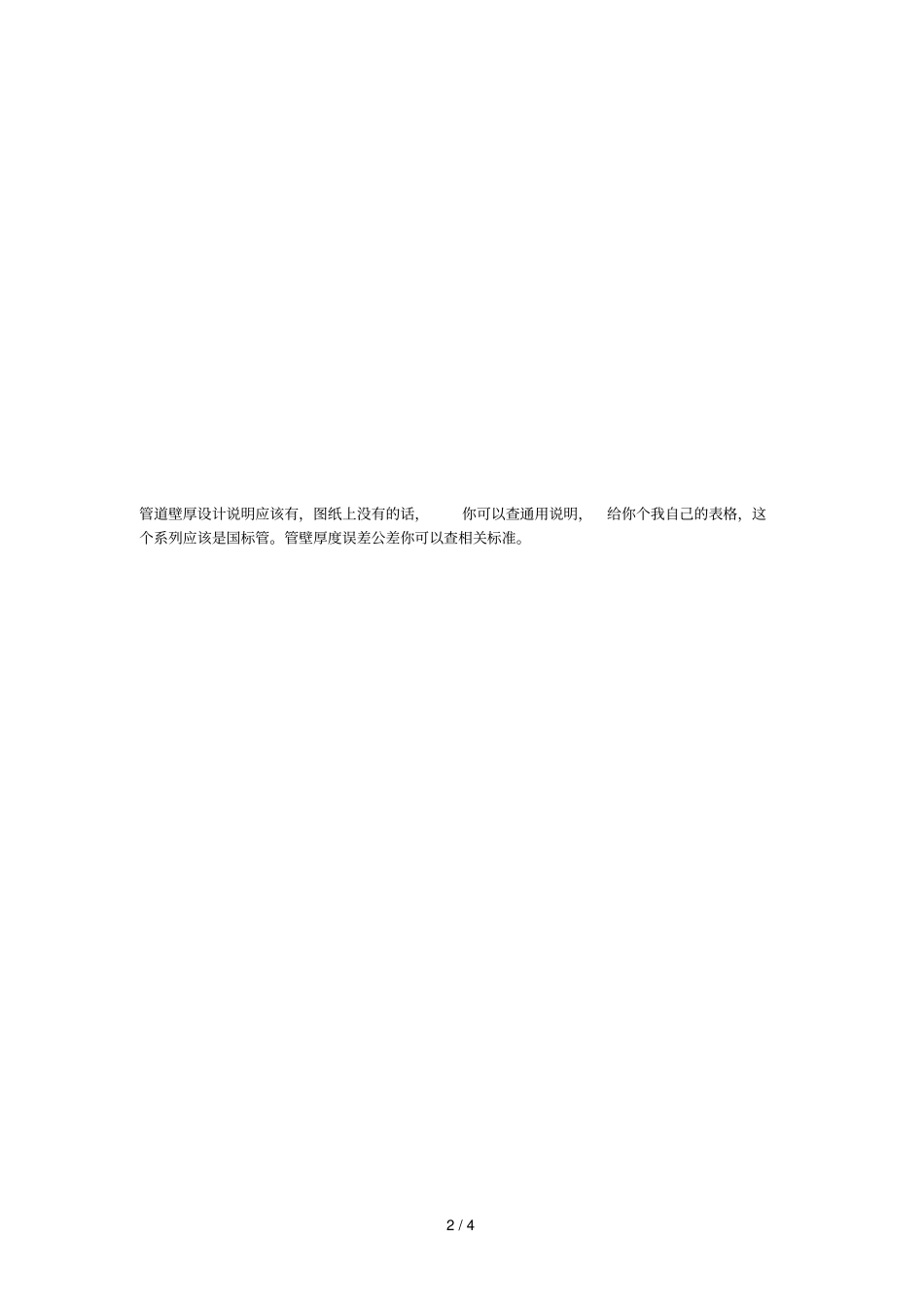

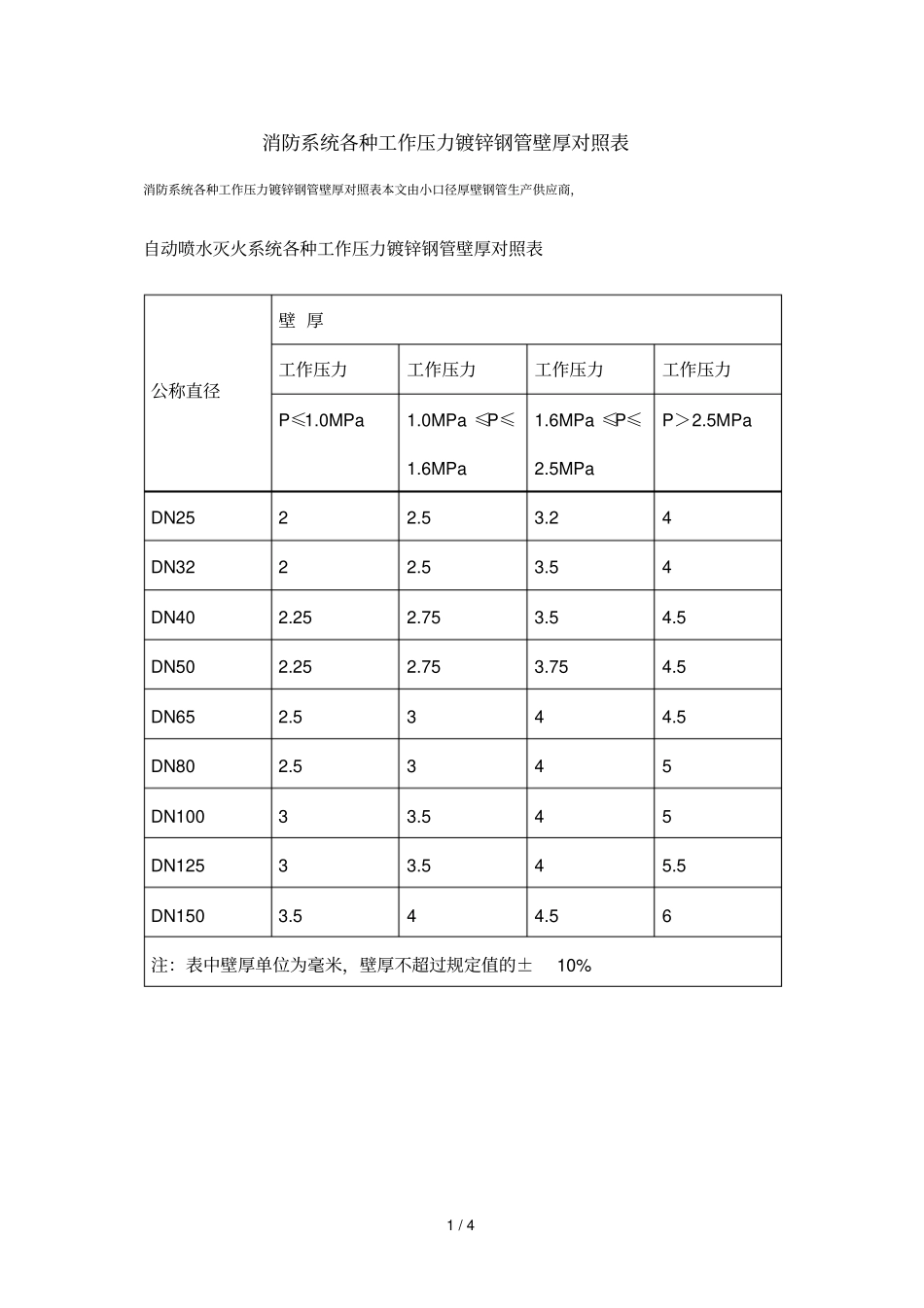

1 / 4 消防系统各种工作压力镀锌钢管壁厚对照表消防系统各种工作压力镀锌钢管壁厚对照表本文由小口径厚壁钢管生产供应商，自动喷水灭火系统各种工作压力镀锌钢管壁厚对照表公称直径壁 厚工作压力工作压力工作压力工作压力P≤1.0MPa 1.0MPa ≤P≤1.6MPa 1.6MPa ≤P≤2.5MPa P＞2.5MPa DN25 2 2.5 3.2 4 DN32 2 2.5 3.5 4 DN40 2.25 2.75 3.5 4.5 DN50 2.25 2.75 3.75 4.5 DN65 2.5 3 4 4.5 DN80 2.5 3 4 5 DN100 3 3.5 4 5 DN125 3 3.5 4 5.5 DN150 3.5 4 4.5 6 注：表中壁厚单位为毫米，壁厚不超过规定值的±10% 2 / 4 管道壁厚设计说明应该有，图纸上没有的话，你可以查通用说明，给你个我自己的表格，这个系列应该是国标管。管壁厚度误差公差你可以查相关标准。3 / 4 国标规定一般消防用镀锌无缝钢管都是内径65，100， 150 的钢管，壁厚 3MM~4.5MM之间规格 外径mm 壁厚mm 最小壁厚mm 焊管（ 6 米定尺）镀锌管 (6 米定尺）米重 kg 根重 kg 米重 kg 根重 kg 公称内径英寸4 / 4 DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14 DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56 DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32 DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36 DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60 DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64 DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21 DN80 3 88.9 4.0 8.38 50.28 8.88 53.28 DN100 4 114.3 4.0 10.88 65.28 11.53 69.18 DN125 5 140 4.5 15.04 90.24 15.942 98.65 DN150 6 168.3 4.5 18.18 109.08 19.27 115.62 DN200 8 219.1 6.0 （焊管）31.53 189.18 DN200 8 219.1 6.5 （热镀锌）36.12 216.72
