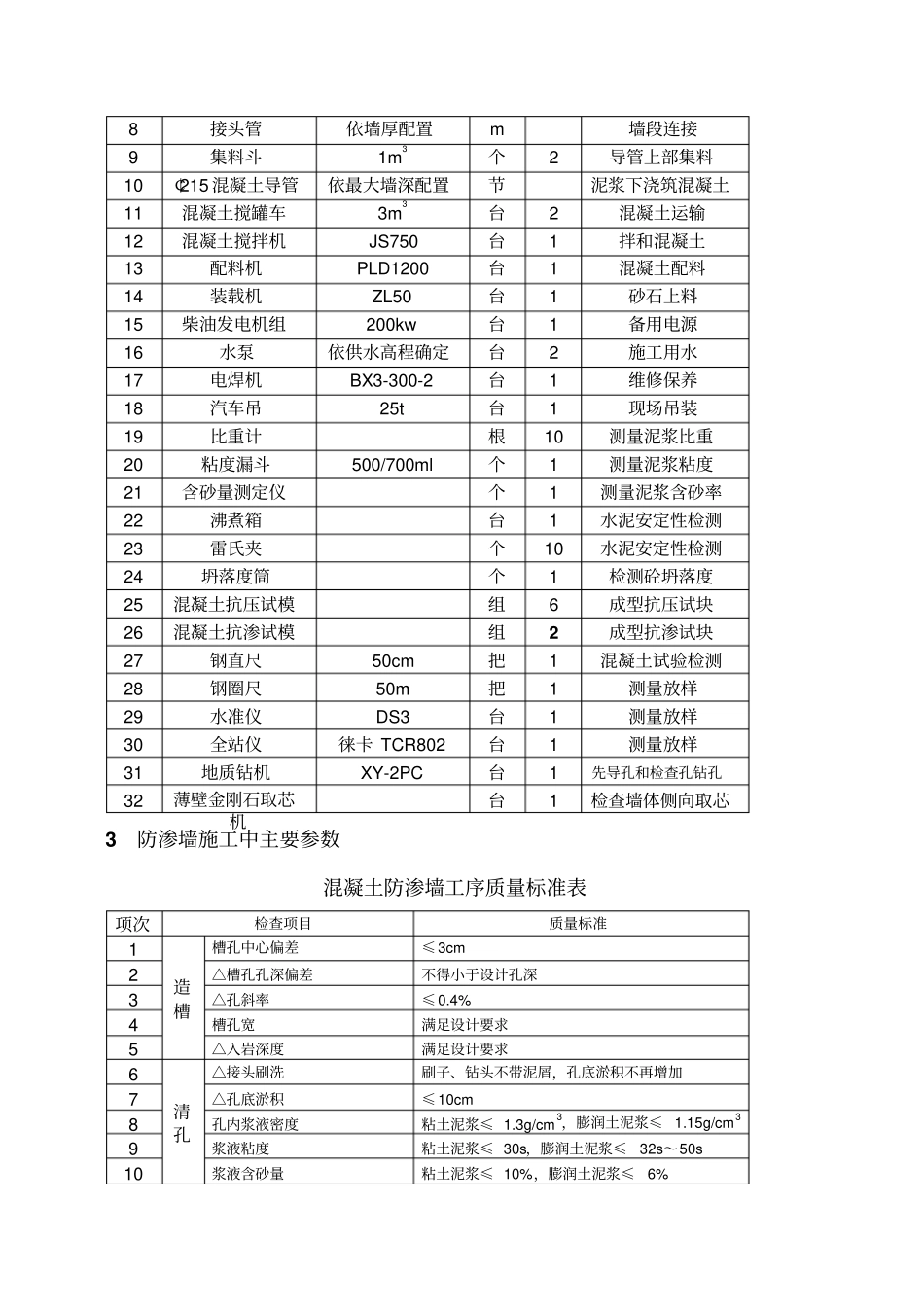

第三节液压抓斗1 液压抓斗概念液压抓斗法，是指用高压胶管将约30MPa 的液压传送到几十米深处的抓斗斗体，以完成抓斗的启闭达到成槽造墙的一种施工方法。液压抓斗因其抓斗的闭斗力大、挖槽能力强并设有纠偏装置， 故成槽效率高、槽口尺寸能得到保证。上海宝峨机械有限公司最新生产的GB-30 型地下连续墙液压抓斗，是一种能满足高效、高质量施工的深基础施工设备，它配备了 MDSG 机械卷管系统 ,电子测斜及纠偏系统及CAPO 计算机辅助功率选择等先进的系统。 配备了不同类型、 不同规格的液压抓斗 （如 30cm、40cm、60cm 等），可广泛用于地下连续墙深槽的挖掘、堤坝防渗、基坑围护、施工围堰、地铁车站、隧道、码头、挡土墙、地下室、地下厂房、地下车库、地下街、地下变电站、污水处理厂、防护壁、石油和煤气地下储备槽、桥衍基础、基础方桩、城市高层建筑的基础施工、尤其适用于在城市密集建筑群区域中进行深基坑施工。设备的应用范围也限于不同规格和类型的地下连续墙槽段和钻孔灌注桩桩孔的挖掘作业。2 施工中常用的设备施工过程中使用的主要设备与机具见下表。序号材料及设备名称规格或型号单位数量用途1 宝峨牌液压抓斗机GB30 及以上台1 主机2 液压斗体根据墙厚配置个1 抓槽3 灰浆搅拌机ZJ800 台2 拌制固壁泥浆4 泥浆泵BW150 台2 输送泥浆5 砂石泵6BS 台1 吸浆清孔6 空压机3m3台1 泥浆池搅动泥浆7 液压拔管机SCH-BZJ-00 台2 起拔接头管8 接头管依墙厚配置m 墙段连接9 集料斗1m3个2 导管上部集料10 ￠215 混凝土导管依最大墙深配置节泥浆下浇筑混凝土11 混凝土搅罐车3m3台2 混凝土运输12 混凝土搅拌机JS750 台1 拌和混凝土13 配料机PLD1200 台1 混凝土配料14 装载机ZL50 台1 砂石上料15 柴油发电机组200kw 台1 备用电源16 水泵依供水高程确定台2 施工用水17 电焊机BX3-300-2 台1 维修保养18 汽车吊25t 台1 现场吊装19 比重计根10 测量泥浆比重20 粘度漏斗500/700ml 个1 测量泥浆粘度21 含砂量测定仪个1 测量泥浆含砂率22 沸煮箱台1 水泥安定性检测23 雷氏夹个10 水泥安定性检测24 坍落度筒个1 检测砼坍落度25 混凝土抗压试模组6 成型抗压试块26 混凝土抗渗试模组2 成型抗渗试块27 钢直尺50cm 把1 混凝土试验检测28 钢圈尺50m 把1 测量放样29 水准仪DS3 台1 测量放样30 全站仪徕卡 TCR802 台1 测量放样31 地质钻机XY-2PC 台1 先导孔和检查孔钻孔32...
