液氧储罐操作规程

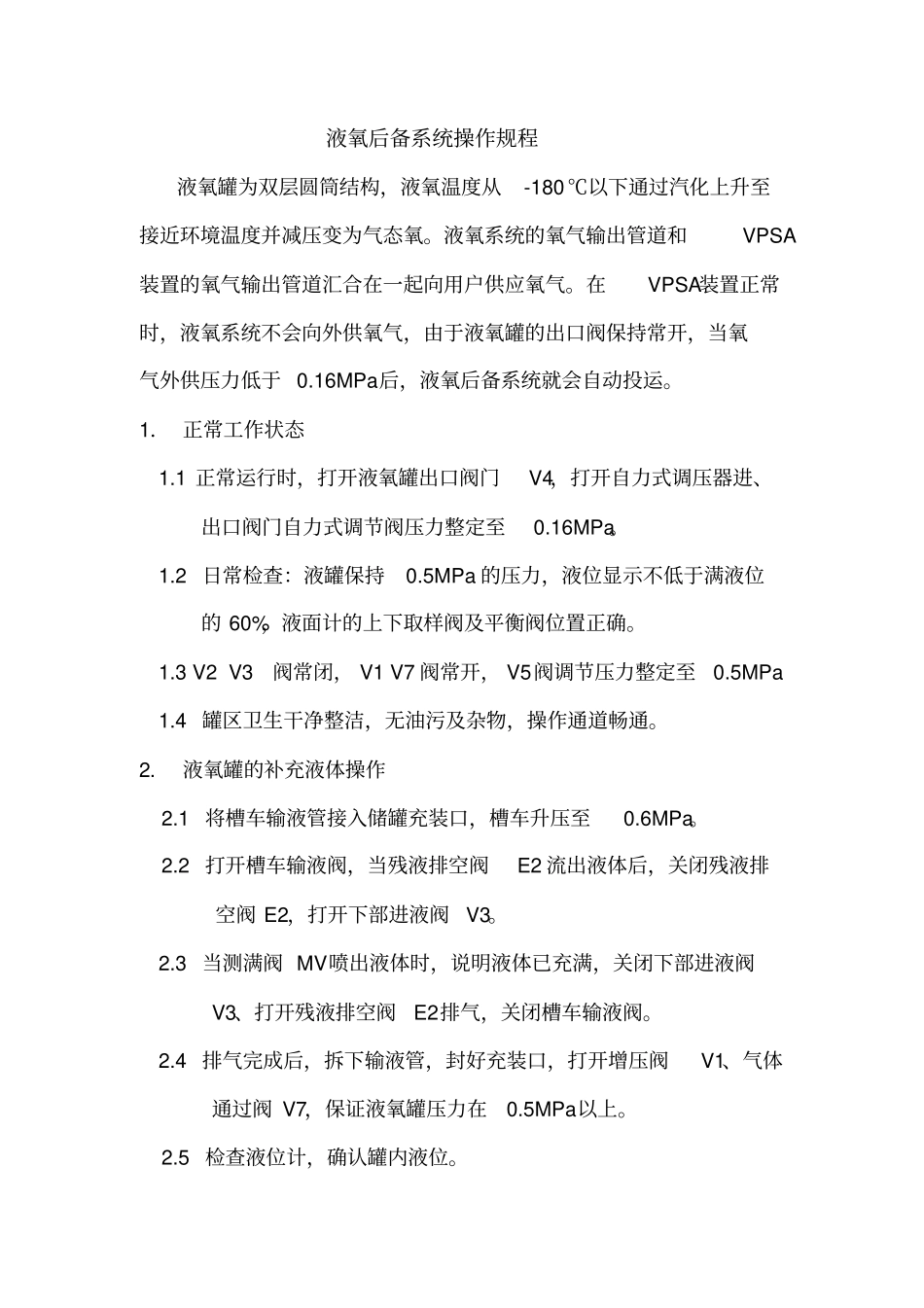

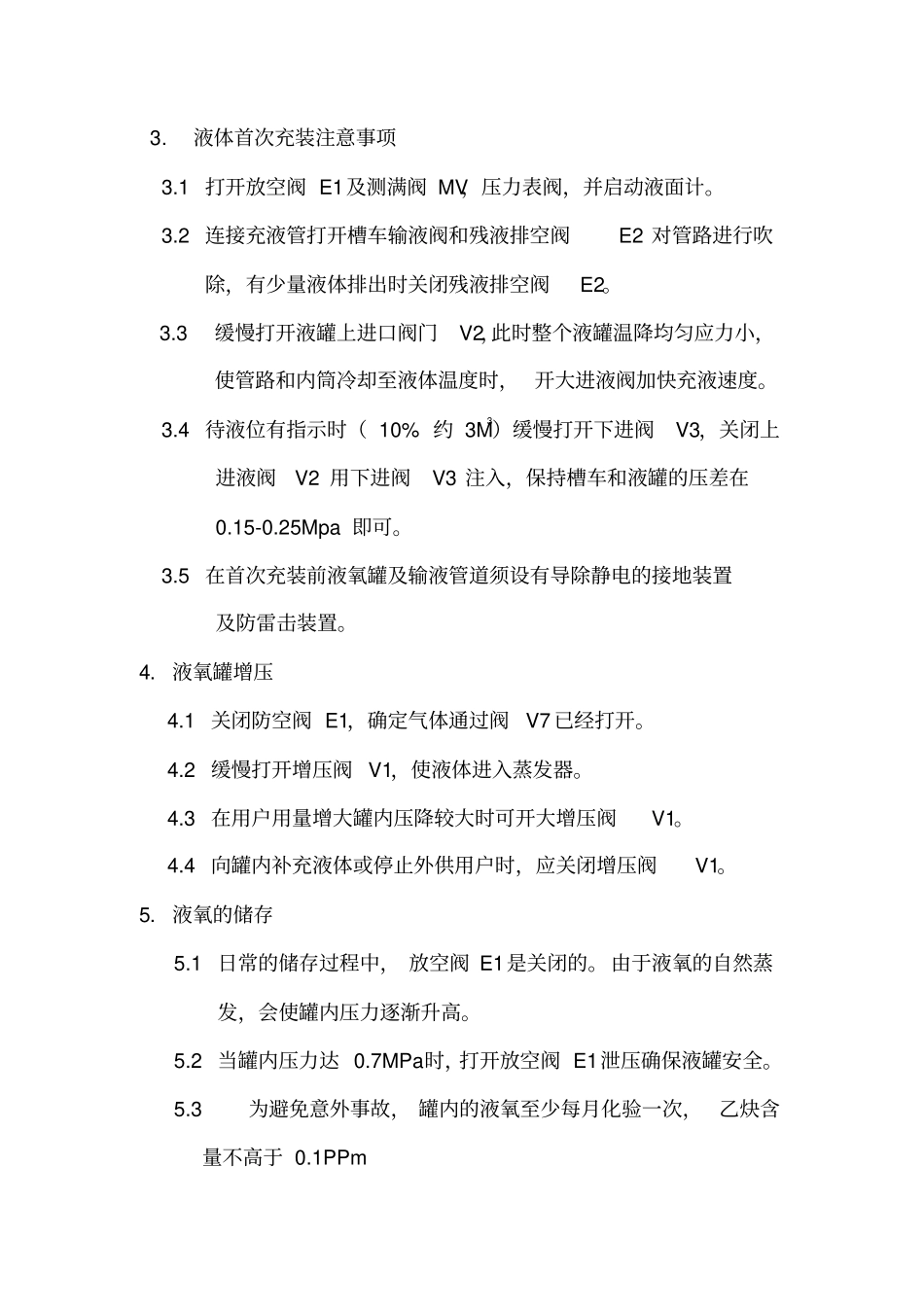

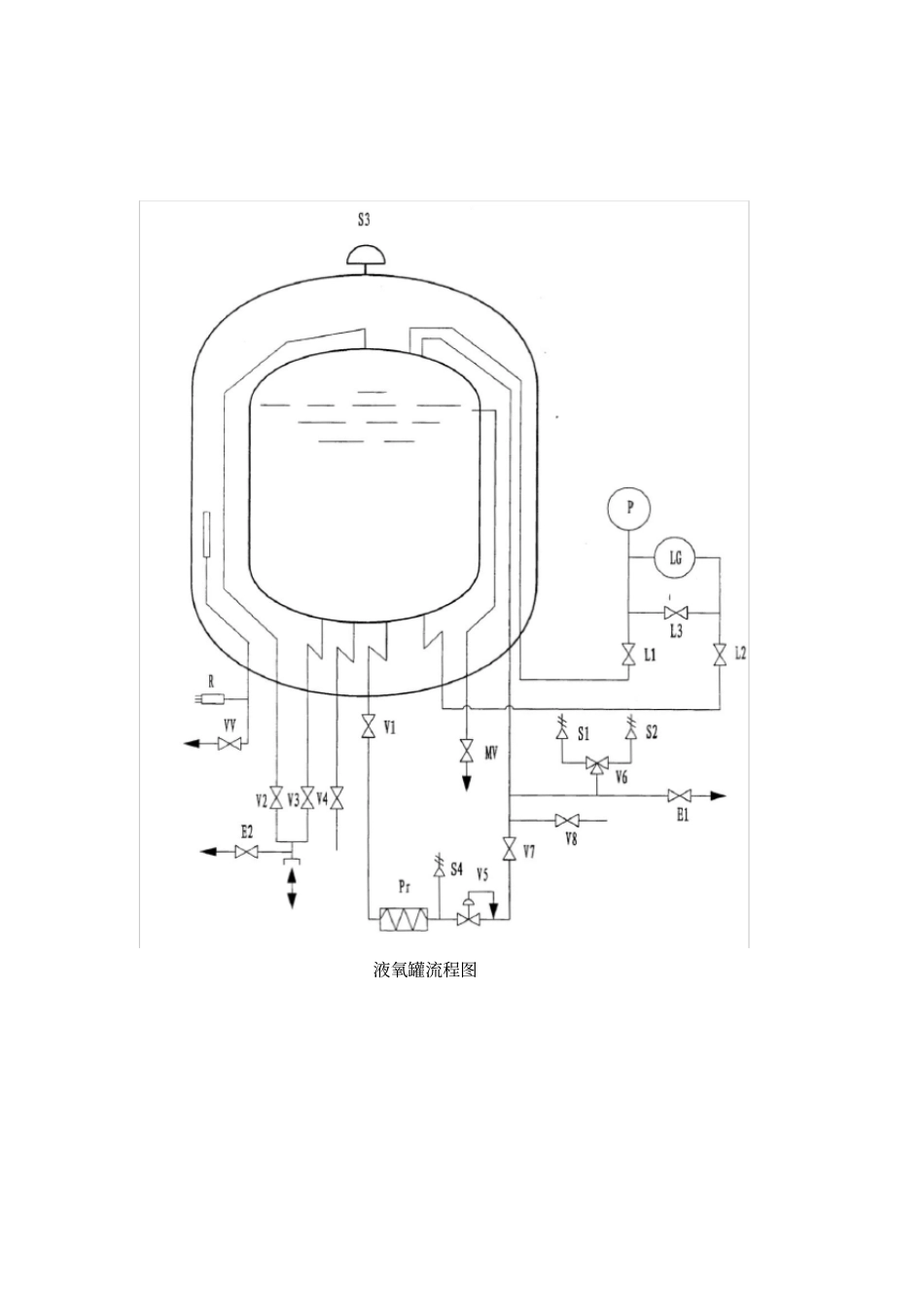

液氧后备系统操作规程液氧罐为双层圆筒结构，液氧温度从-180℃以下通过汽化上升至接近环境温度并减压变为气态氧。液氧系统的氧气输出管道和VPSA装置的氧气输出管道汇合在一起向用户供应氧气。在VPSA装置正常时，液氧系统不会向外供氧气，由于液氧罐的出口阀保持常开，当氧气外供压力低于 0.16MPa后，液氧后备系统就会自动投运。1． 正常工作状态1.1 正常运行时，打开液氧罐出口阀门V4，打开自力式调压器进、出口阀门自力式调节阀压力整定至0.16MPa。1.2 日常检查：液罐保持0.5MPa 的压力，液位显示不低于满液位的 60%，液面计的上下取样阀及平衡阀位置正确。1.3 V2 V3阀常闭， V1 V7 阀常开， V5阀调节压力整定至0.5MPa 1.4 罐区卫生干净整洁，无油污及杂物，操作通道畅通。2. 液氧罐的补充液体操作2.1 将槽车输液管接入储罐充装口，槽车升压至0.6MPa。2.2 打开槽车输液阀，当残液排空阀E2 流出液体后，关闭残液排空阀 E2，打开下部进液阀V3。2.3 当测满阀 MV喷出液体时，说明液体已充满，关闭下部进液阀V3、打开残液排空阀E2排气，关闭槽车输液阀。2.4 排气完成后，拆下输液管，封好充装口，打开增压阀V1、气体通过阀 V7，保证液氧罐压力在0.5MPa以上。2.5 检查液位计，确认罐内液位。3. 液体首次充装注意事项3.1 打开放空阀 E1及测满阀 MV，压力表阀，并启动液面计。3.2 连接充液管打开槽车输液阀和残液排空阀E2 对管路进行吹除，有少量液体排出时关闭残液排空阀E2。3.3 缓慢打开液罐上进口阀门V2，此时整个液罐温降均匀应力小，使管路和内筒冷却至液体温度时， 开大进液阀加快充液速度。3.4 待液位有指示时（ 10% 约 3M3）缓慢打开下进阀V3，关闭上进液阀V2 用下进阀V3 注入，保持槽车和液罐的压差在0.15-0.25Mpa 即可。3.5 在首次充装前液氧罐及输液管道须设有导除静电的接地装置及防雷击装置。4. 液氧罐增压4.1 关闭防空阀 E1，确定气体通过阀V7 已经打开。4.2 缓慢打开增压阀 V1，使液体进入蒸发器。4.3 在用户用量增大罐内压降较大时可开大增压阀V1。4.4 向罐内补充液体或停止外供用户时，应关闭增压阀V1。5. 液氧的储存5.1 日常的储存过程中， 放空阀 E1是关闭的。由于液氧的自然蒸发，会使罐内压力逐渐升高。5.2 当罐内压力达 0.7MPa时，打开放空阀 E1泄压确保液罐安全。5.3为避免意外事故， 罐内的液氧至少每月化验一次，乙炔含量不高于 0.1PPm 液氧罐流程图液氧罐阀号及名称...
