液氨储罐设计

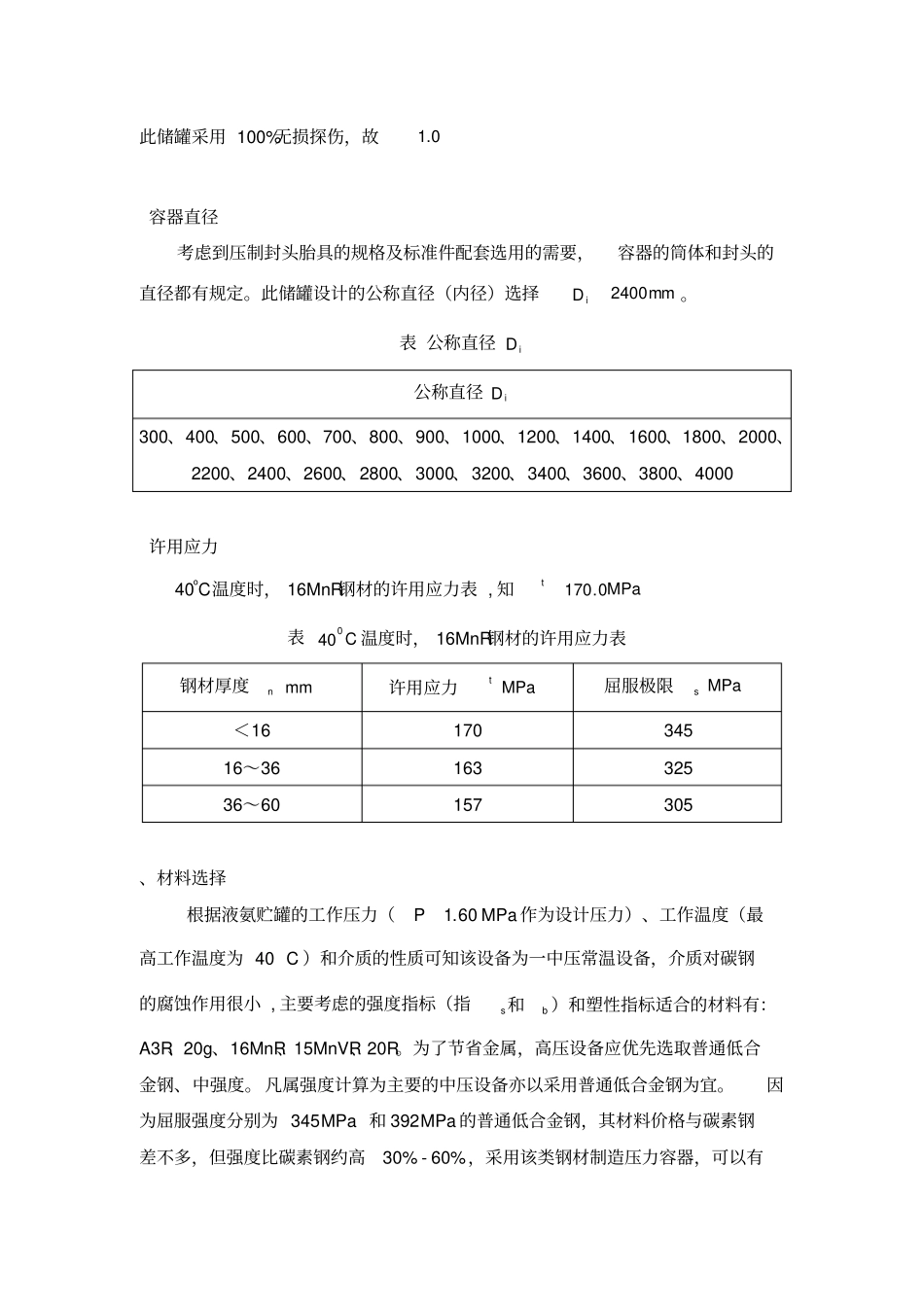

第一章绪论1. 1 设计任务设计一液氨贮罐。工艺条件：温度为40℃，氨饱和蒸气压MPa55.1，容积为 20m3, 使用年限 15 年。设计要求及成果1. 确定容器材质；2. 确定罐体形状及名义厚度；3. 确定封头形状及名义厚度；4. 确定支座，人孔及接管，以及开孔补强情况5. 编制设计说明书以及绘制设备装配图1 张（ A1）。技术要求（一）本设备按 GBl50-1998《钢制压力容器》进行制造、试验和验收（二）焊接材料， 对接焊接接头型式及尺寸可按GB985-80中规定 ( 设计焊接接头系数0.1) （三）焊接采用电弧焊，焊条型号为E4303 （四）壳体焊缝应进行无损探伤检查，探伤长度为100％第二章 设计参数确定设计温度题目中给出设计温度取40 C设计压力在夏季液氨储罐经太阳暴晒， 随着气温的变化， 储罐的操作压力也在不断变化。通过查阅资料可知包头最高气温为℃，通过查表可知，在40℃ 时液氨的饱和蒸汽压 ( 绝对压力 ) 为，密度为 580kg/m3，而容器设计时必须考虑在工作情况下可能遇到的工作压力和相对应的温度两者相结合中最苛刻工作压力来确定设计压力。一般是指容器顶部最高压力与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。此液氨储罐采用安全法，依据《化工设备机械基础》若储罐采用安全法时设计压力应采用最大工作压力wP 的1.105.1倍，取设计压力wPP05.1（已知MPaPw55.1表压）所以MPaPPw6.105.1。腐蚀余量查《腐蚀数据手册》 16MnR耐氨腐蚀，其ymm /1.0，若设计寿命为15年，则mm5.11.0152C焊缝系数该容器属中压贮存容器，技《压力容器安全技术监察规程》规定，氨属中度毒性介质，容器筒体的纵向焊接接头和封头基本上都采用双面焊或相当于双面焊的全焊透的焊接接头，所以取0.1或85.0常见。得选取按下表选择 : 表 焊接接头系数序号焊接接头结构焊接接头系数全部无损探伤局部无损探伤1 双面焊或相当于双面焊的全焊透对接焊接接头2 单面焊的对接焊接接头，在焊接过程中沿焊缝根部全长有紧贴基本金属的垫板此储罐采用 100%无损探伤，故0.1容器直径考虑到压制封头胎具的规格及标准件配套选用的需要，容器的筒体和封头的直径都有规定。此储罐设计的公称直径（内径）选择mm2400iD。表 公称直径iD公称直径iD300、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600、3800、4000 许用应力40oC温度时， 16MnR钢材的许用应力表 , 知MPat0.170表C0...
