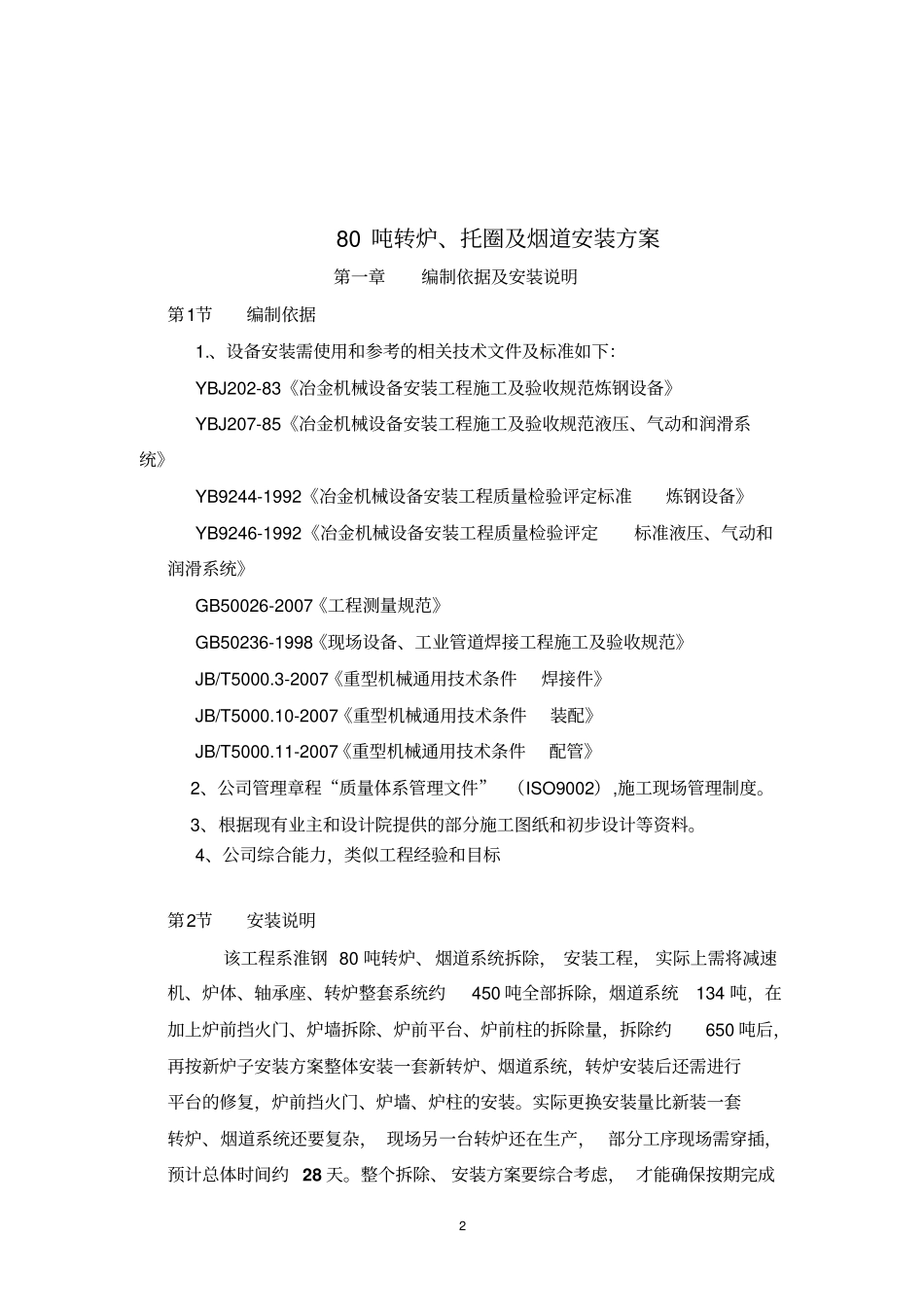

1 80 吨转炉、托圈、烟罩安装方案迁安首钢设备结构有限公司2011 年 5 月 15 日2 80 吨转炉、托圈及烟道安装方案第一章编制依据及安装说明第1节编制依据1.、设备安装需使用和参考的相关技术文件及标准如下：YBJ202-83《冶金机械设备安装工程施工及验收规范炼钢设备》YBJ207-85《冶金机械设备安装工程施工及验收规范液压、气动和润滑系统》YB9244-1992《冶金机械设备安装工程质量检验评定标准炼钢设备》YB9246-1992《冶金机械设备安装工程质量检验评定标准液压、气动和润滑系统》GB50026-2007《工程测量规范》GB50236-1998《现场设备、工业管道焊接工程施工及验收规范》JB/T5000.3-2007《重型机械通用技术条件焊接件》JB/T5000.10-2007《重型机械通用技术条件装配》JB/T5000.11-2007《重型机械通用技术条件配管》2、公司管理章程“质量体系管理文件” （ISO9002）,施工现场管理制度。3、根据现有业主和设计院提供的部分施工图纸和初步设计等资料。4、公司综合能力，类似工程经验和目标第2节安装说明该工程系淮钢 80 吨转炉、烟道系统拆除， 安装工程， 实际上需将减速机、炉体、轴承座、转炉整套系统约450 吨全部拆除，烟道系统134 吨，在加上炉前挡火门、炉墙拆除、炉前平台、炉前柱的拆除量，拆除约650 吨后，再按新炉子安装方案整体安装一套新转炉、烟道系统，转炉安装后还需进行平台的修复，炉前挡火门、炉墙、炉柱的安装。实际更换安装量比新装一套转炉、烟道系统还要复杂， 现场另一台转炉还在生产， 部分工序现场需穿插，预计总体时间约 28 天。整个拆除、 安装方案要综合考虑， 才能确保按期完成3 更换、安装，具体思路如下：1、在炉前指定场地将转炉、托圈合成整体，托圈装上轴承座。制作炉下车支撑，利用支撑将转炉及托圈上球铰予装，予装合格后拆除，待安装。2、停炉后借用转炉冷却、拆砖时间拆除炉墙、炉前平台、挡火门、炉柱，制作减速机拆除移动平台，准备拆除减速机。3、交付拆炉后，首先拆除减速机，安装炉下车支撑，利用滑轮将转炉、托圈移至炉前，利用炉前160 吨吊车将旧炉壳、托圈吊走。4、拆除旧烟道系统后将新烟道吊装初步定位，同时在炉前位置安装新转炉系统，利用炉下车运至安装位，找正安装转炉系统，安装减速机。5、转炉系统交工及恢复炉前挡火门、炉墙拆除、炉前平台、炉前柱。4 第二章转炉、烟道系统拆除、安装工艺第 1 节 安装材料、工具及场地的准备1、材料准备施工单位应根据其安装工艺...
