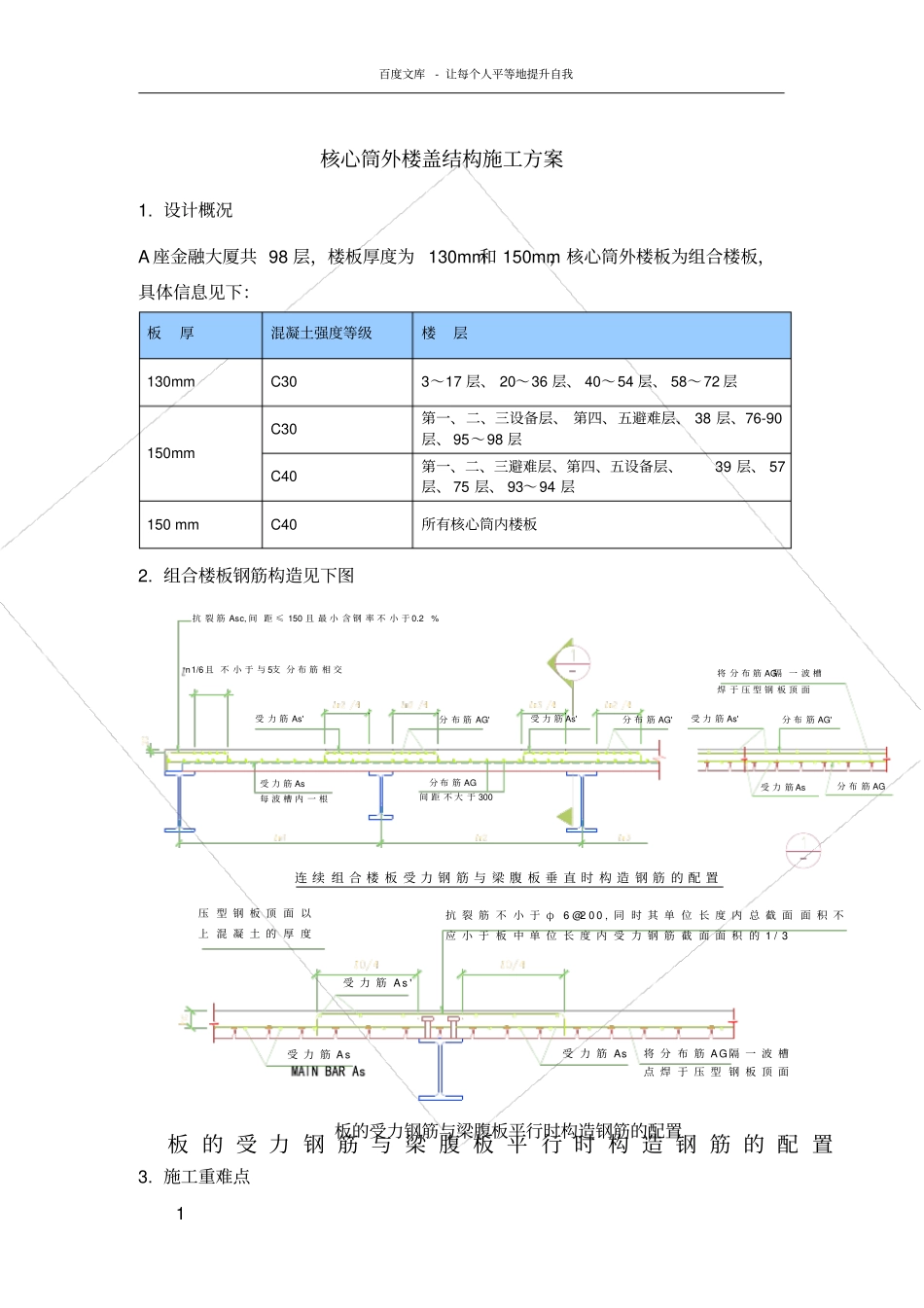

百度文库- 让每个人平等地提升自我1 核心筒外楼盖结构施工方案1. 设计概况A 座金融大厦共 98 层，楼板厚度为 130mm和 150mm，核心筒外楼板为组合楼板，具体信息见下：板厚混凝土强度等级楼层130mm C30 3～17 层、 20～36 层、 40～54 层、 58～72 层150mm C30 第一、二、三设备层、 第四、五避难层、 38 层、76-90层、 95～98 层C40 第一、二、三避难层、第四、五设备层、39 层、 57层、 75 层、 93～94 层150 mm C40 所有核心筒内楼板2. 组合楼板钢筋构造见下图分 布 筋 AG抗 裂 筋 Asc, 间 距 ≤ 150 且 最 小 含 钢 率 不 小 于 0.2%连 续 组 合 楼 板 受 力 钢 筋 与 梁 腹 板 垂 直 时 构 造 钢 筋 的 配 置分 布 筋 AG间 距 不 大 于 300n1/6 且 不 小 于 与 5支 分 布 筋 相 交受 力 筋 As'分 布 筋 AG'受 力 筋 As'分 布 筋 AG'受 力 筋 As每 波 槽 内 一 根将 分 布 筋 AG隔 一 波 槽焊 于 压 型 钢 板 顶 面受 力 筋 As'分 布 筋 AG'受 力 筋 As板 的 受 力 钢 筋 与 梁 腹 板 平 行 时 构 造 钢 筋 的 配 置压 型 钢 板 顶 面 以上 混 凝 土 的 厚 度抗 裂 筋 不 小 于 φ6 @2 0 0 , 同 时 其 单 位 长 度 内 总 截 面 面 积 不应 小 于 板 中 单 位 长 度 内 受 力 钢 筋 截 面 面 积 的 1 / 3受 力 筋 A s '受 力 筋 A s受 力 筋 As将 分 布 筋 A G隔 一 波 槽点 焊 于 压 型 钢 板 顶 面板的受力钢筋与梁腹板平行时构造钢筋的配置3. 施工重难点百度文库- 让每个人平等地提升自我2 3.1 楼板施工进度需满足外框钢结构的流水节拍。3.2 塔楼外形特殊，楼板外侧为曲线形状和直线形状，楼层钢梁布置不太规则，增大了配模难度。3.3 楼板施工需尽量减小对塔吊运输的依赖性以保证钢结构构件的安装进度。4. 组合楼板施工4.1 施工工艺流程组合楼板施工工艺流程如下图: 施工工艺流程4.2 组合楼板模板体系楼板采用新型模板体系——钢筋桁架肋模板，钢筋桁架肋模板是在工厂加工成带钢筋桁架的钢模板体系， 可完全满足图纸配筋要求并便于现场操作。与以往的楼板施工方法不同 , 在施工现场，可以将钢筋桁架模板直接铺设在钢梁上后，即可进行钢筋混凝土施工，提高了楼板施工...
